Honda Ridgeline. Manual - part 143

０２

０３

−

−

−

−

YES

NO

YES

NO

11-336

EGR System

DTC Troubleshooting (cont’d)

PCM CONNECTOR C (44P)

EGR VALVE 6P CONNECTOR

VCC2 (YEL/BLU)

VCC2 (YEL/BLU)

PCM CONNECTOR C (44P)

EGRP
(WHT/BLK)

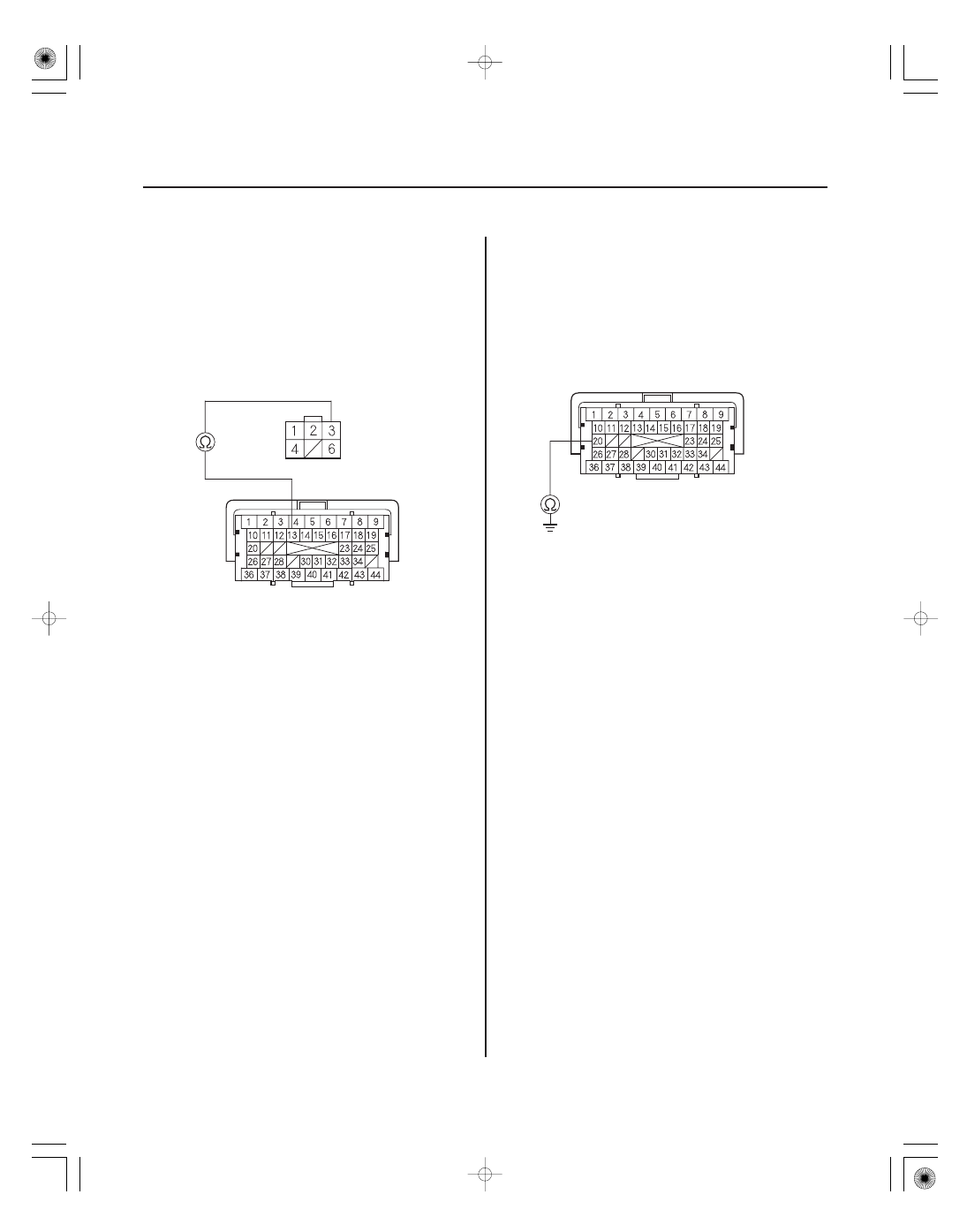

12. Turn the ignition switch OFF.

13. Jump the SCS line with the HDS.

14. Disconnect PCM connector C (44P).

15. Check for continuity between PCM connector

terminal C13 and EGR valve 6P connector terminal
No. 3.

Go to step 51.

Repair open in the wire between the EGR

valve and the PCM (C13), then go to step 44.

16. Turn the ignition switch OFF.

17. Jump the SCS line with the HDS.

18. Disconnect PCM connector C (44P).

19. Check for continuity between PCM connector

terminal C20 and body ground.

Repair short in the wire between the PCM

(C20) and the EGR valve, then go to step 44.

Go to step 20.

Wire side of
female terminals

Terminal side of female terminals

Terminal side of female terminals

Is ther e continuity?

Is ther e continuity?

０４

０５

−

−

−

−

YES

NO

YES

NO

11-337

PCM CONNECTOR C (44P)

EGR VALVE 6P CONNECTOR

EGRP (WHT/BLK)

EGRP
(WHT/BLK)

EGRP

SG2

EGR VALVE 6P CONNECTOR

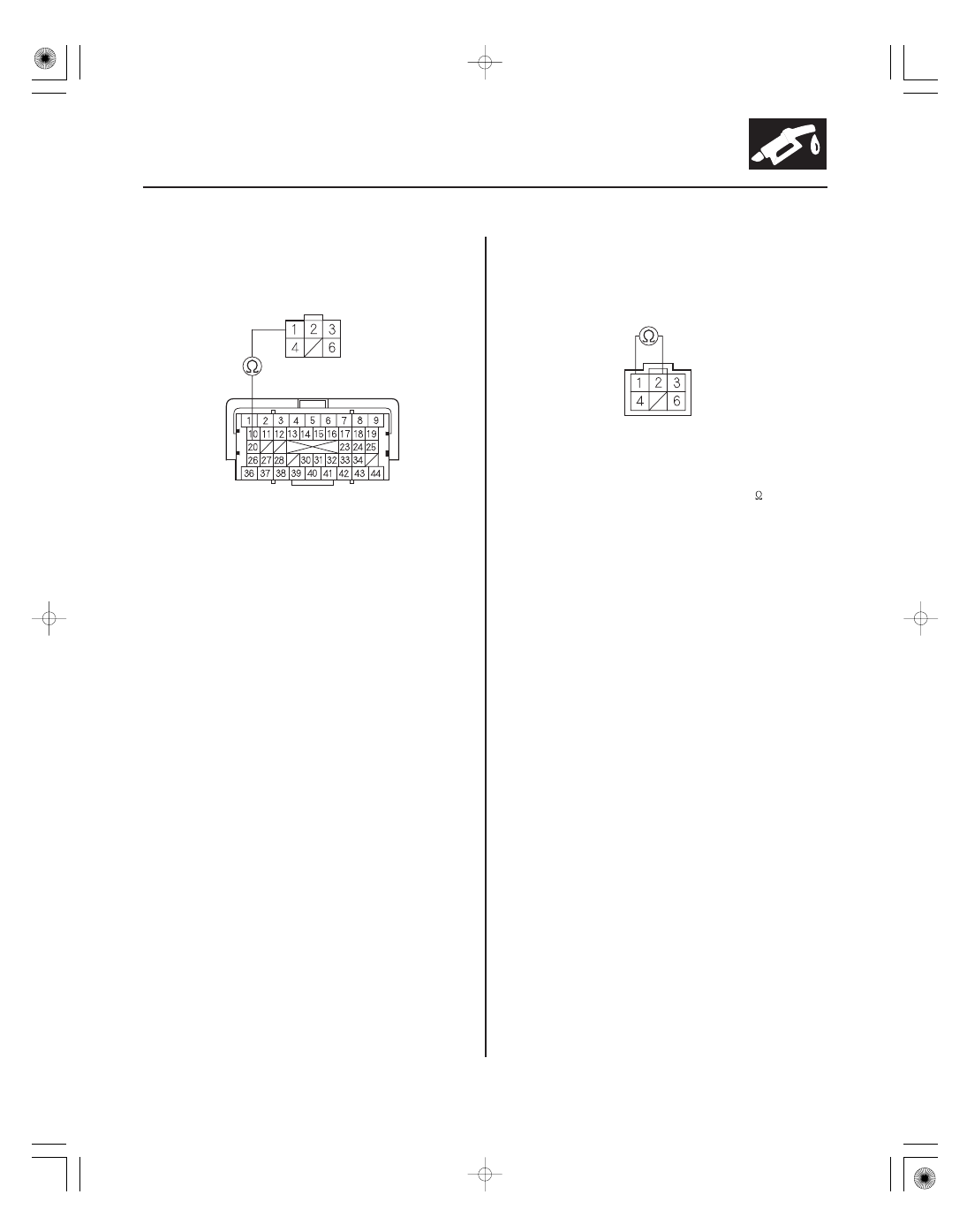

20. Check for continuity between PCM connector

terminal C20 and EGR valve 6P connector terminal
No. 1.

Go to step 21.

Repair open in the wire between the PCM

(C20) and the EGR valve, then go to step 44.

21. Turn the ignition switch OFF.

22. Disconnect the EGR valve 6P connector.

23. At the EGR valve side, measure resistance between

EGR valve 6P connector terminals No. 1 and No. 2.

Go to step 43.

Go to step 24.

(cont’d)

Wire side of
female terminals

Terminal side of female terminals

Terminal side of male terminals

Is ther e continuity?

Is ther e continuity or r esistance of 100 k

or

mor e?

０６

０７

−

−

−

−

YES

NO

YES

NO

11-338

EGR System

DTC Troubleshooting (cont’d)

EGRP

VCC2

EGR VALVE 6P CONNECTOR

PCM CONNECTOR C (44P)

EGR
(BLU/RED)

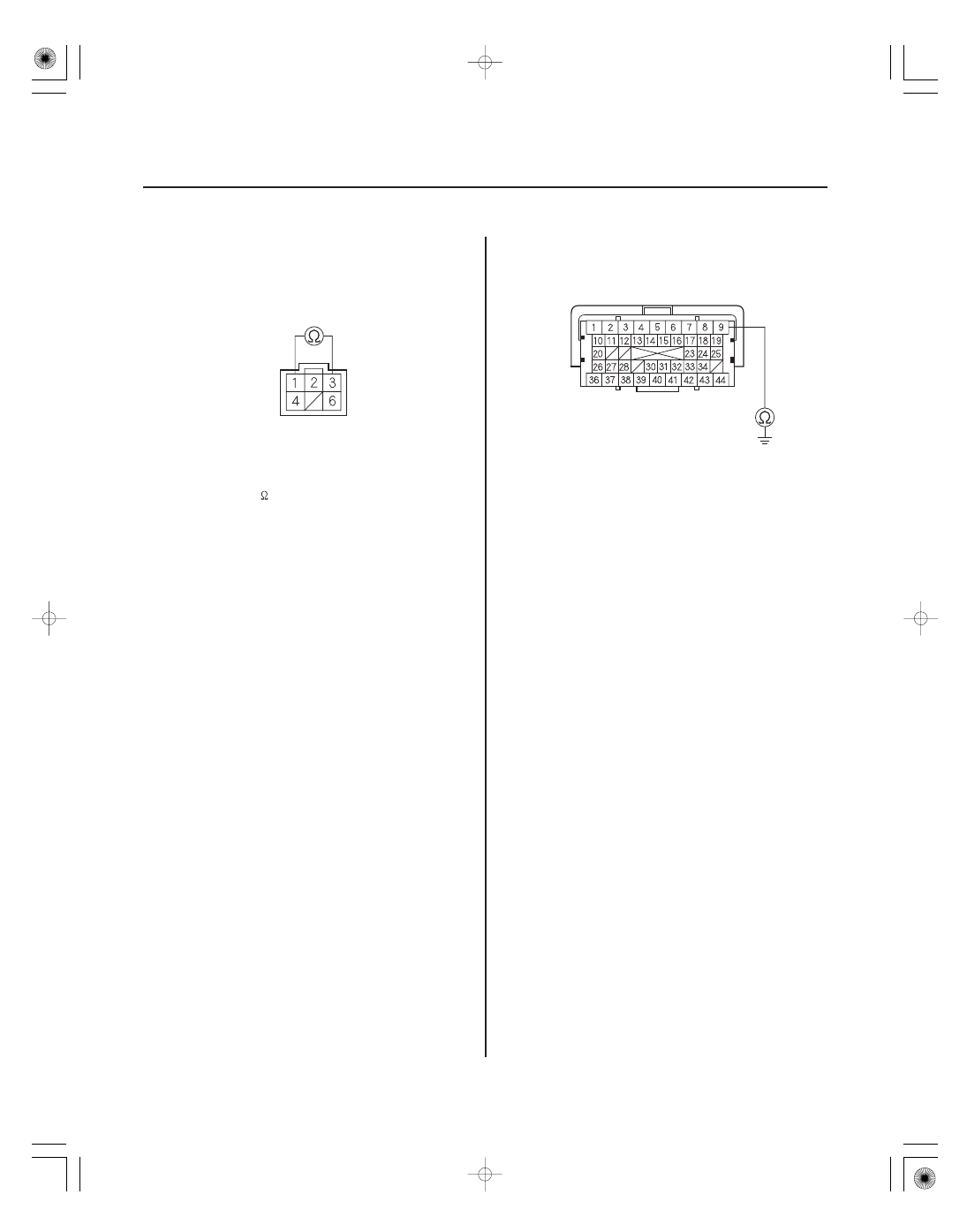

24. At the EGR valve side, measure resistance between

EGR valve 6P connector terminals No. 1 and No. 3.

Go to step 43.

Go to step 25.

25. Jump the SCS line with the HDS.

26. Disconnect PCM connector C (44P).

27. Check for continuity between PCM connector

terminal C9 and body ground.

Repair short in the wire between the PCM

(C9) and the EGR valve, then go to step 44.

Go to step 28.

Terminal side of male terminals

Terminal side of female terminals

Is ther e 100 k

or mor e?

Is ther e continuity?

０８

０９

１０

−

−

−

−

YES

NO

YES

NO

11-339

PCM CONNECTOR C (44P)

EGR (BLU/RED)

EGR VALVE 6P CONNECTOR

EGR (BLU/RED)

EGR VALVE 6P CONNECTOR

PG1 (BLK)

EGR

PG1

EGR VALVE 6P CONNECTOR

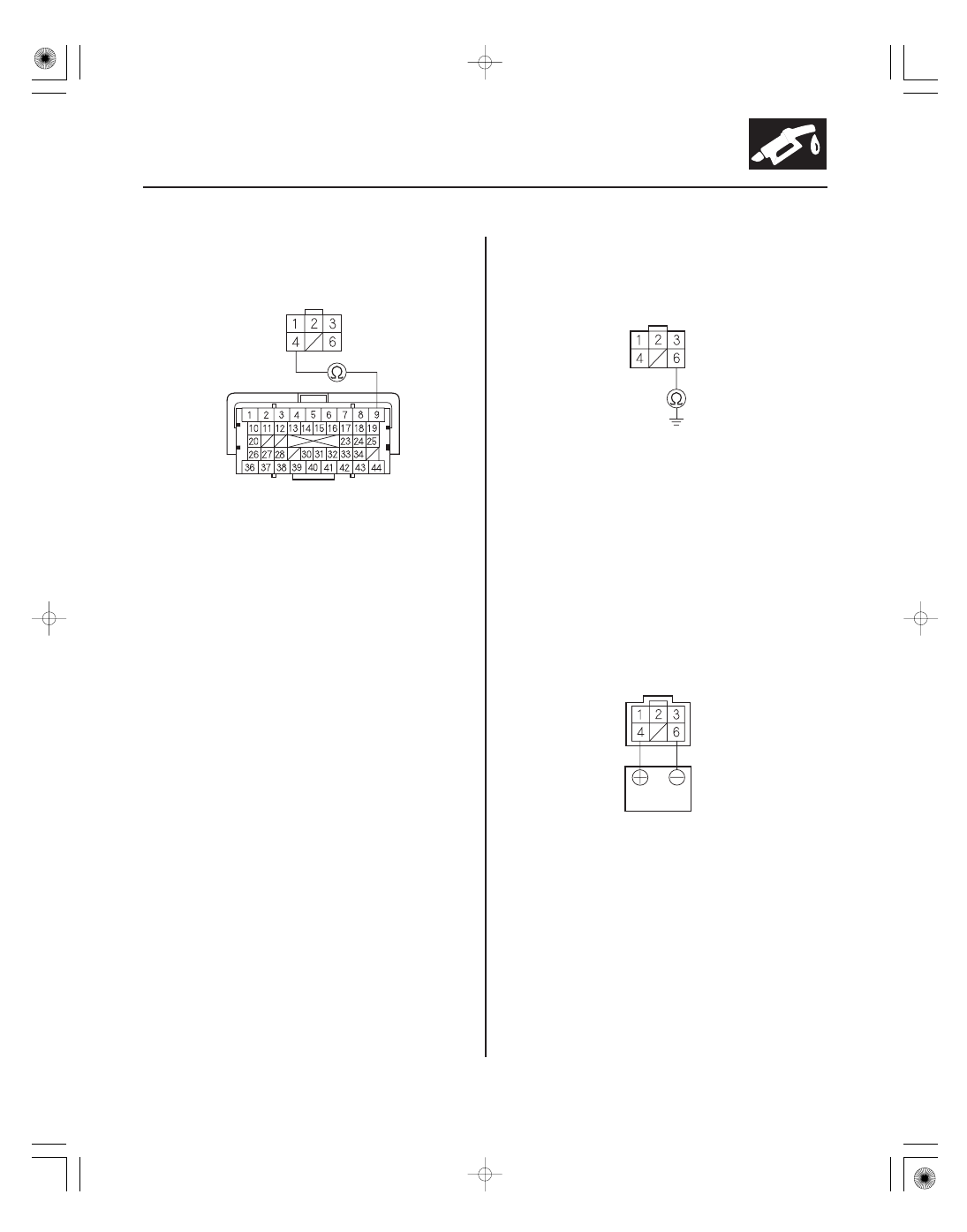

28. Check for continuity between PCM connector

terminal C9 and EGR valve 6P connector terminal
No. 4.

Go to step 29.

Repair open in the wire between the PCM (C9)

and the EGR valve, then go to step 44.

29. Check for continuity between EGR valve 6P

connector terminal No. 6 and body ground.

Go to step 30.

Repair open in the wire between the EGR

valve and G101, then go to step 44.

30. Reconnect PCM connector C (44P).

31. Connect the battery positive terminal to EGR valve

6P connector terminal No. 4 with a jumper wire.

(cont’d)

Wire side of
female terminals

Terminal side of female terminals

Wire side of female terminals

Terminal side of male terminals

Is ther e continuity?

Is ther e continuity?
