11-324

Catalytic Converter System

DTC Troubleshooting (cont’d)

13. Start the engine. Hold the engine speed at

3,000 rpm without load (in Park or neutral) until the
radiator fan comes on, then let it idle.

14. Test-drive for about 10 minutes, continually

changing the vehicle speed.

15. Check the CATA MONITOR CONDITION B1 (B2) in

the DATA LIST with the HDS.

Go to step 16.

Go to step 13 and recheck.

16. Test-drive under these conditions:

• Engine coolant temperature (ECT SENSOR 1)

above 158 °F (70 °C)

• Transmission in D position
• Vehicle speed at 55 mph (88 km/h) for 5 minutes

or more with cruise control set

17. Monitor the OBD STATUS for DTC P0420 and/or

P0430 in the DTCs MENU with the HDS.

Go to step 18.

Go to step 16 and recheck.

18. Continue test driving until a result comes on.

19. Check for Temporary DTCs or DTCs with the HDS.

Check for poor connections or loose

terminals at the secondary HO2S (sensor 2) and the
PCM, then go to step 1.

Go to step 20.

20. Monitor the OBD STATUS for DTC P0420 and/or

P0430 in the DTCs MENU with the HDS.

Troubleshooting is complete. If any other

Temporary DTCs or DTCs were indicated in step 19,
go to the indicated DTC’s troubleshooting.

If the screen indicates FAILED, check for poor

connections or loose terminals at the secondary
HO2S (Sensor 2) and the PCM, then go to step 1. If
the screen indicates EXECUTING, keep driving until
a result comes on. If the screen indicates OUT OF
CONDITION, go to step 16.

Is the condition OK ?

Does the scr een indicate EX ECUT ING?

Is DT C P0420 and/ or P0430 indicated?

Does the scr een indicate PASSED?

０１

ＳＪＣ８Ａ００Ａ２０３１６１１６２０１ＫＤＡＴ１０

FRONT

11-325

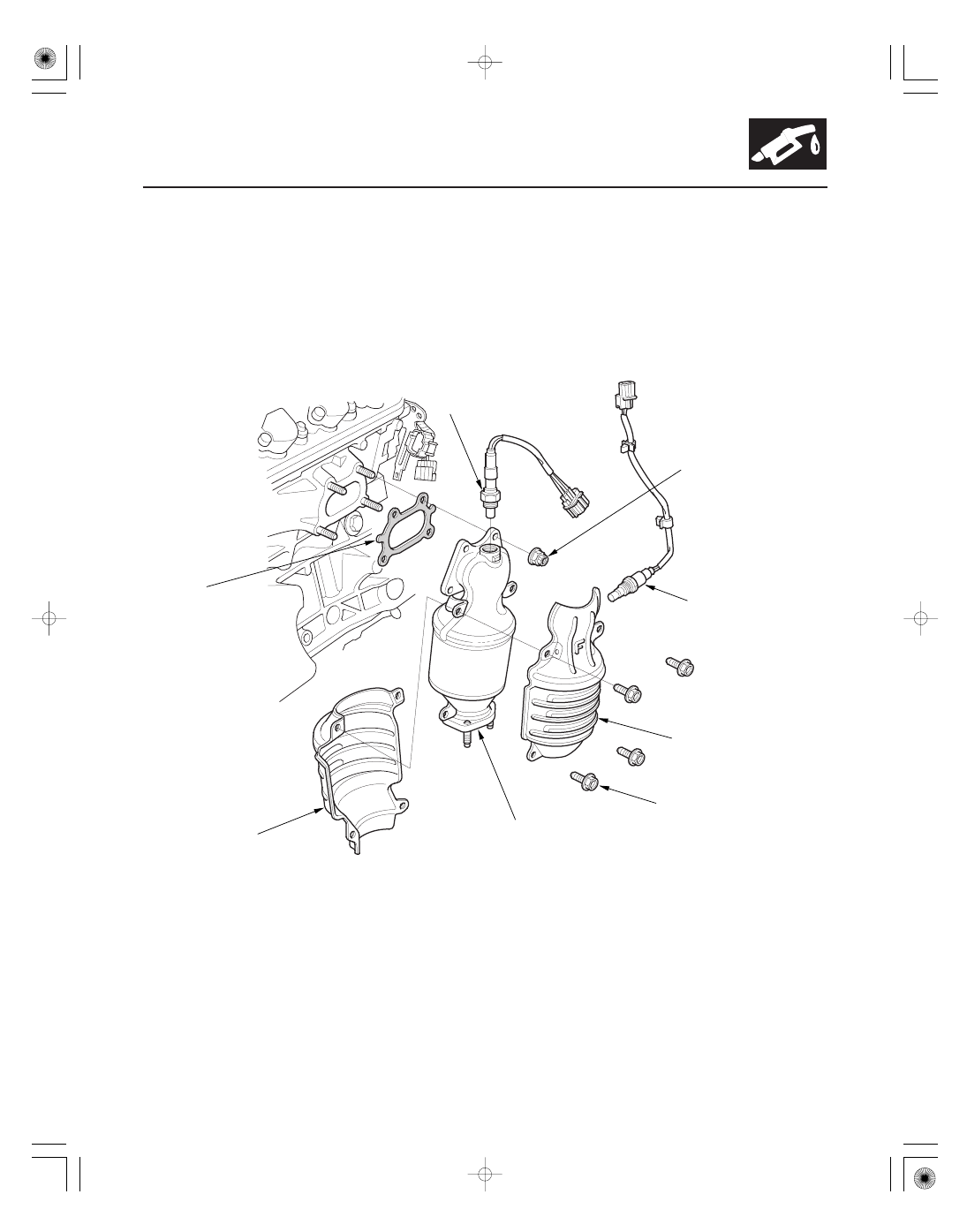

Warm Up TWC Removal/Installation

GASKET

FRONT A/F SENSOR
(BANK 2, SENSOR 1)
44 N·m
(4.5 kgf·m, 33 lbf·ft)

COVER

FRONT SECONDARY
HO2S (BANK 2, SENSOR 2)
44 N·m
(4.5 kgf·m, 33 lbf·ft)

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

COVER

FRONT
WU-TWC

SELF-LOCKING NUT
8 x 1.25 mm
31 N·m
(3.2 kgf·m, 23 lbf·ft)

1. Remove the radiator and A/C condenser fan assemblies (see page 10-12).

2. Disconnect the front air fuel ratio (A/F) sensor connector and front secondary heated oxygen sensor

(secondary HO2S) connector.

3. Carefully remove the front WU-TWC.

4. Carefully install the front WU-TWC, and tighten the nuts in a crisscross pattern in two or three steps.

5. Install the parts in the reverse order of removal.

(cont’d)

Replace.

Replace.

０２

REAR

11-326

Catalytic Converter System

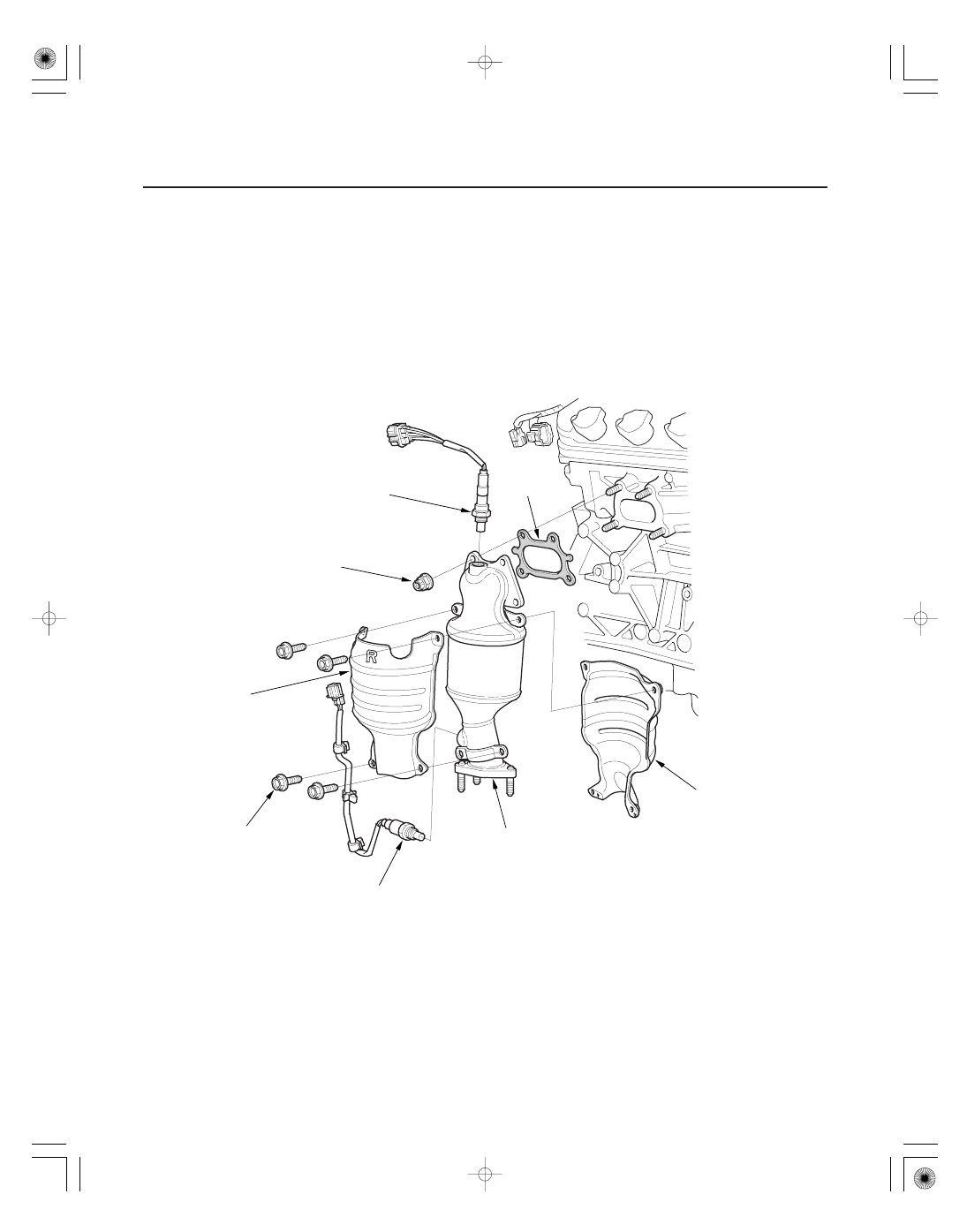

Warm Up TWC Removal/Installation (cont’d)

GASKET

REAR A/F SENSOR
(BANK 1, SENSOR 1)
44 N·m
(4.5 kgf·m, 33 lbf·ft)

COVER

REAR SECONDARY
HO2S (BANK 1, SENSOR 2)
44 N·m
(4.5 kgf·m, 33 lbf·ft)

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

COVER

REAR
WU-TWC

SELF-LOCKING NUT
8 x 1.25 mm
31 N·m
(3.2 kgf·m, 23 lbf·ft)

1. Remove exhaust pipe A (see page 9-7).

2. Remove the intermediate shaft (see page 16-19).

3. Disconnect the rear air fuel ratio (A/F) sensor connector and the rear secondary heated oxygen sensor (secondary

HO2S) connector.

4. Remove the rear WU-TWC bracket, then remove the rear WU-TWC.

5. Install the rear WU-TWC, and tighten the nuts in a crisscross pattern in two or three steps.

6. Install the parts in the reverse order of removal.

Replace.

Replace.

＊０１

ＳＪＣ８Ａ００Ａ２０３２３５０００００ＤＡＡＴ００

11-327

EGR System

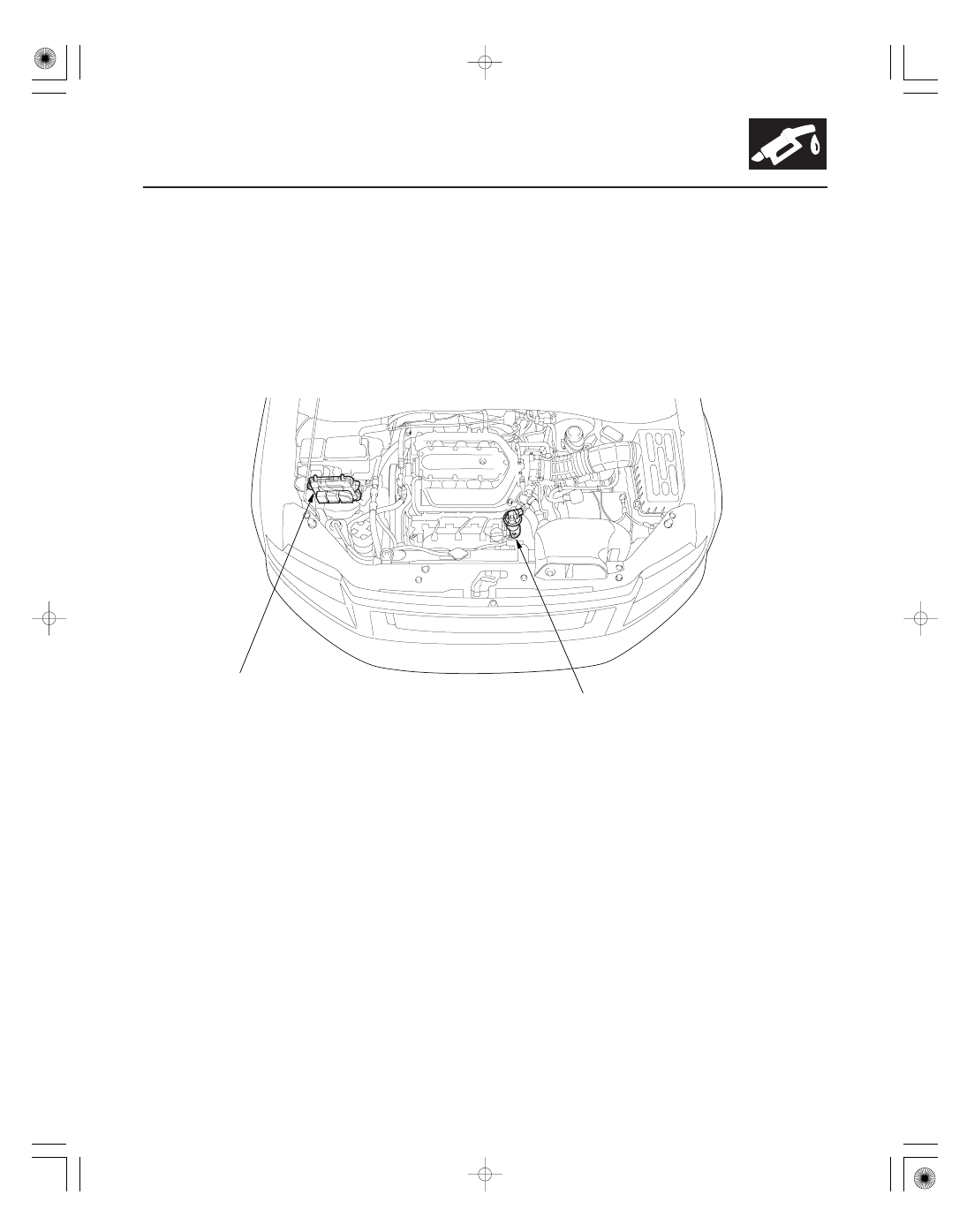

Component Location Index

EXHAUST GAS RECIRCULATION (EGR) VALVE

POWERTRAIN CONTROL MODULE (PCM)

Replacement, page 11-342

Update, page 11-7
Substitution, page 11-8
Replacement, page 11-205
