11-308

Intake Air System

DTC Troubleshooting (cont’d)

34. Check for Temporary DTCs or DTCs with the HDS.

Check for poor connections or loose

terminals at the IMT actuator and the PCM. If the
PCM was updated, substitute a known-good PCM
(see page 11-8), then recheck. If the PCM was
substituted, go to step 1.

Go to step 35.

35. Monitor the OBD STATUS for DTC P1077 in the

DTCs MENU with the HDS.

If the PCM was updated, troubleshooting is

complete. If the PCM was substituted, replace the
original PCM (see page 11-205). If any other
Temporary DTCs or DTCs were indicated in step 34,
go to the indicated DTC’s troubleshooting.

If the screen indicates FAILED, check for poor

connections or loose terminals at the IMT actuator
and the PCM. If the PCM was updated, substitute a
known-good PCM (see page 11-8), then recheck. If
the PCM was substituted, go to step 1. If the screen
indicates NOT COMPLETED, keep idling until a
result comes on.

Is DT C P107 7 indicated?

Does the scr een indicate PASSED?

０１

０２

ＳＪＣ８Ａ００Ｋ７７１０００９１０７８ＦＡＡＴ３０

−

−

−

−

−

−

−

−

DTC P1078:

YES

NO

YES

NO

YES

NO

YES

NO

11-309

IMT ACTUATOR 5P CONNECTOR

IMT ACTUATOR 5P CONNECTOR

VCC6
(YEL/BLU)

IMTM
(WHT/BLK)

IMT Valve Stuck in Low RPM

Position

NOTE: Before you troubleshoot, record all freeze data
and any on-board snapshot, and review the general
troubleshooting information (see page 11-3).

1. Turn the ignition switch ON (II).

2. Clear the DTC with the HDS.

3. Start the engine, and hold the engine speed above

4,000 rpm.

4. Check the IMT VALVE CMD in the DATA LIST with

the HDS.

Go to step 5.

Go to step 37.

5. Check the IMT VALVE SW in the DATA LIST with

the HDS.

Go to step 6.

Intermittent failure, the system is OK at this

time. Check for poor connections or loose terminals
at the IMT actuator and the PCM.

6. Let the engine idle, then turn the ignition switch

OFF.

7. Disconnect the IMT actuator 5P connector.

8. Turn the ignition switch ON (II).

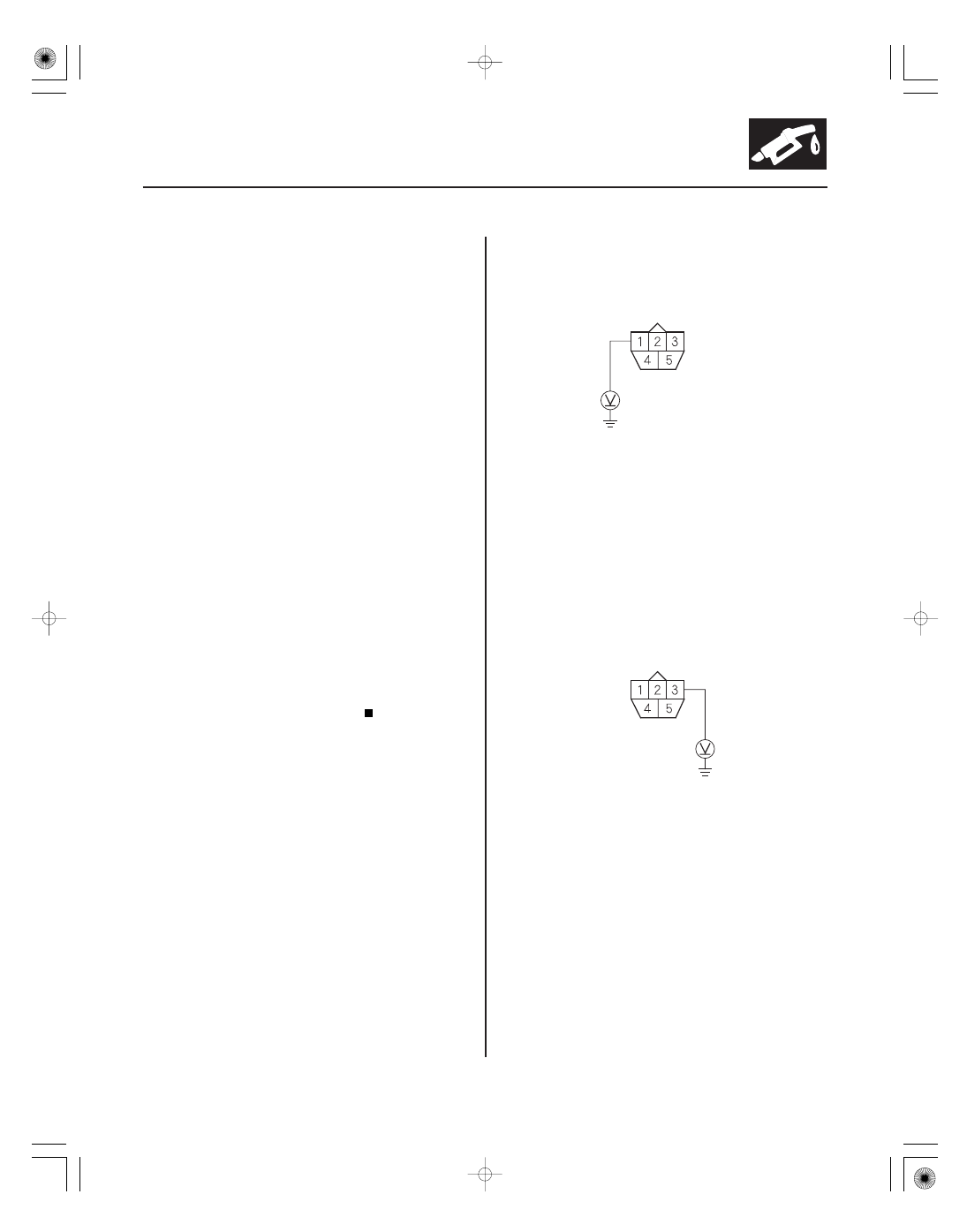

9. Measure voltage between IMT actuator 5P

connector terminal No. 1 and body ground.

Go to step 10.

Repair open in the wire between the PCM

(C12) and the IMT actuator, then go to step 29.

10. Measure voltage between IMT actuator 5P

connector terminal No. 3 and body ground.

Go to step 11.

Go to step 16.

(cont’d)

Wire side of female terminals

Wire side of female terminals

Is OPEN indicated?

Is CLOSE indicated?

Is ther e about 5 V ?

Is ther e about 5 V ?

０３

０４

０５

０６

−

−

−

−

YES

NO

YES

NO

11-310

Intake Air System

DTC Troubleshooting (cont’d)

IMT ACTUATOR 5P CONNECTOR

PCM CONNECTOR C (44P)

SG6 (GRN/YEL)

IMT ACTUATOR 5P CONNECTOR

PCM CONNECTOR B (44P)

IMTM (WHT/BLK)

SG6
(GRN/YEL)

JUMPER WIRE

IMTM
(WHT/BLK)

JUMPER WIRE

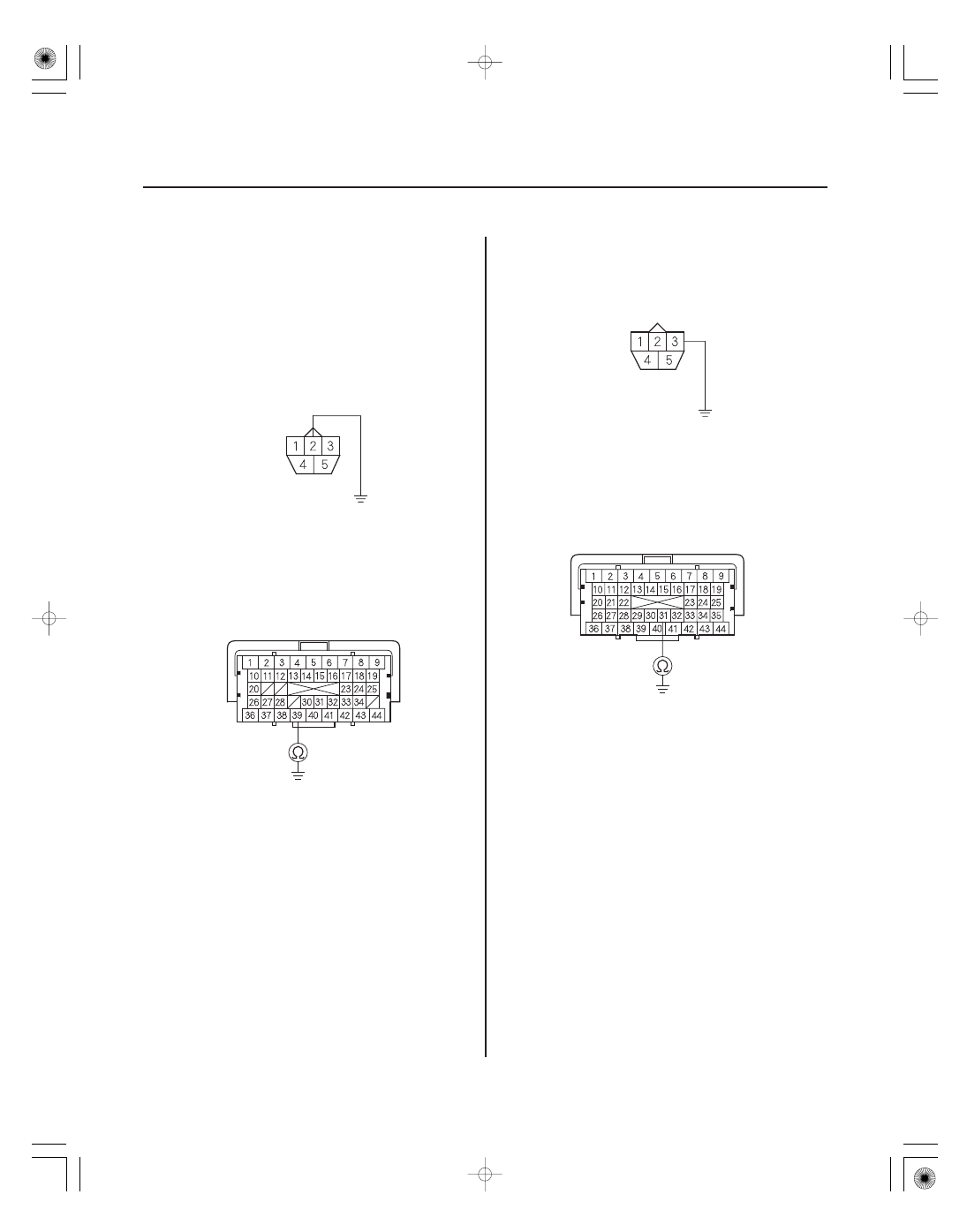

11. Turn the ignition switch OFF.

12. Jump the SCS line with the HDS.

13. Disconnect PCM connector C (44P).

14. Connect IMT actuator 5P connector terminal No. 2

to body ground with a jumper wire.

15. Check for continuity between PCM connector

terminal C39 and body ground.

Go to step 21.

Repair open in the wire between the PCM

(C39) and the IMT actuator, then go to step 29.

16. Turn the ignition switch OFF.

17. Jump the SCS line with the HDS.

18. Disconnect PCM connector B (44P).

19. Connect IMT actuator 5P connector terminal No. 3

to body ground with a jumper wire.

20. Check for continuity between PCM connector

terminal B31 and body ground.

Go to step 36.

Repair open in the wire between the PCM

(B31) and the IMT actuator, then go to step 29.

Wire side of female terminals

Terminal side of female terminals

Wire side of female terminals

Terminal side of female terminals

Is ther e continuity?

Is ther e continuity?

０７

０８

０９

１０

＋

＋

−

＋

−

−

−

−

−

−

YES

NO

YES

NO

YES

NO

11-311

PCM CONNECTOR C (44P)

IMT

(WHT/BLU)

IMT ACTUATOR 5P CONNECTOR

PCM CONNECTOR C (44P)

IMT

(WHT/BLU)

PCM CONNECTOR C (44P)

IMT
(WHT/RED)

JUMPER
WIRE

IMT
(WHT/BLU)

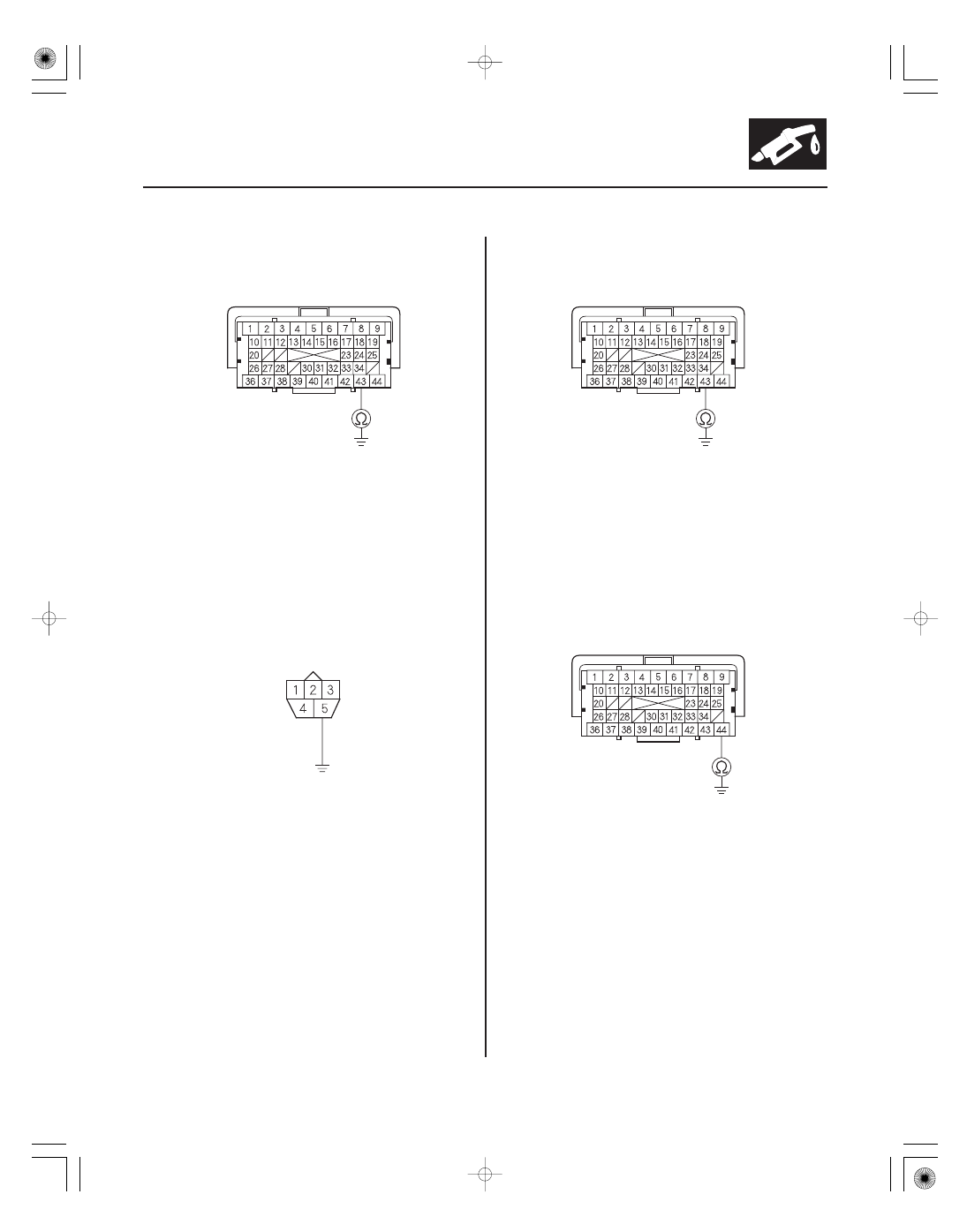

21. Check for continuity between PCM connector

terminal C43 and body ground.

Repair short in the wire between the PCM

(C43) and the IMT actuator, then go to step 29.

Go to step 22.

22. Connect IMT actuator 5P connector terminal No. 5

to body ground with a jumper wire.

23. Check for continuity between PCM connector

terminal C43 and body ground.

Go to step 24.

Repair open in the wire between the PCM

(C43) and the IMT actuator, then go to step 29.

24. Check for continuity between PCM connector

terminal C44 and body ground.

Repair short in the wire between the PCM

(C44) and the IMT actuator, then go to step 29.

Go to step 25.

(cont’d)

Terminal side of female terminals

Wire side of female terminals

Terminal side of female terminals

Terminal side of female terminals

Is ther e continuity?

Is ther e continuity?

Is ther e continuity?
