11-268

Idle Control System

PSP Switch Signal Circuit Troubleshooting

PSPSW
(BLU/YEL)

PSP SWITCH 2P CONNECTOR

PSPSW
(BLU/YEL)

PSP SWITCH 2P CONNECTOR

GND (BLK)

JUMPER WIRE

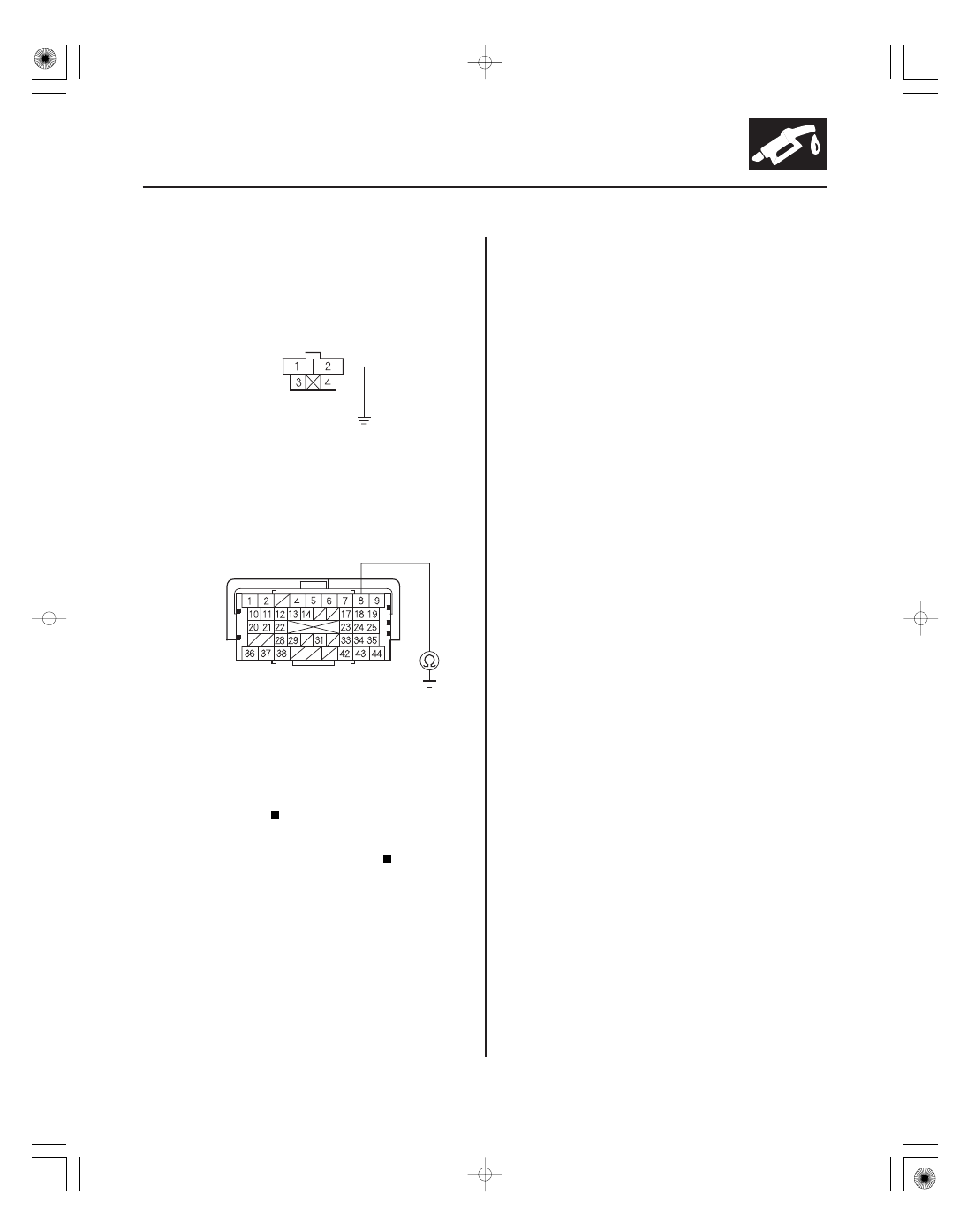

1. Start the engine, and let it idle.

2. Align the steering wheel straight ahead.

3. Check the PSP SWITCH in the DATA LIST with the

HDS.

Go to step 4.

Go to step 14.

4. Turn the steering wheel to the full lock position.

5. Check the PSP SWITCH in the DATA LIST with the

HDS.

The PSP switch signal circuit is OK.

Go to step 6.

6. Turn the ignition switch OFF.

7. Disconnect the PSP switch 2P connector.

8. Start the engine.

9. Check the PSP SWITCH in the DATA LIST with the

HDS.

Replace the PSP switch.

Go to step 10.

10. Turn the ignition switch OFF.

11. Jump the SCS line with the HDS.

12. Disconnect PCM connector A (44P).

13. Check for continuity between PSP switch 2P

connector terminal No. 1 and body ground.

Repair short in the wire between the PCM

(A38) and the PSP switch.

Update the PCM if it does not have the latest

software (see page 11-7), or substitute a known-
good PCM (see page 11-8), then recheck. If the
symptom/indication goes away with a known-good
PCM, replace the original PCM (see page 11-205).

14. Turn the ignition switch OFF.

15. Disconnect the PSP switch 2P connector.

16. Connect PSP switch 2P connector terminals No. 1

and No. 2 with a jumper wire, then start the engine.

Wire side of female terminals

Wire side of female terminals

Does it indicate ON?

Does it change to OF F ?

Does it change to OF F ?

Is ther e continuity?

０３

０４

−

−

−

−

−

−

YES

NO

YES

NO

YES

NO

11-269

PSP SWITCH 2P CONNECTOR

PCM CONNECTOR A (44P)

PSPSW (BLU/YEL)

PSPSW
(BLU/YEL)

GND (BLK)

PSP SWITCH 2P CONNECTOR

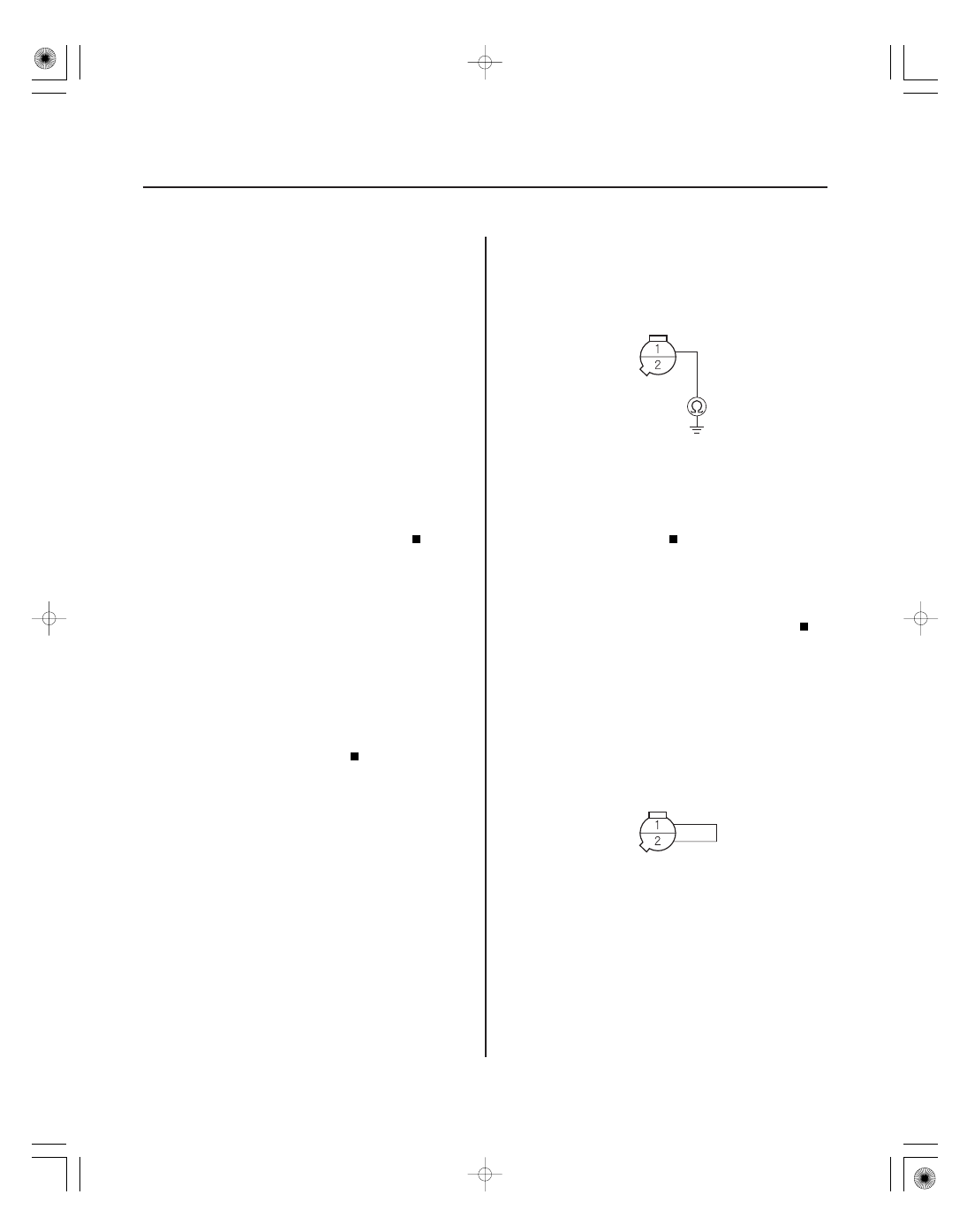

17. Check the PSP SWITCH in the DATA LIST with the

HDS.

Replace the PSP switch.

Go to step 18.

18. Turn the ignition switch OFF.

19. Remove the jumper wire from the PSP switch 2P

connector.

20. Jump the SCS line with the HDS.

21. Disconnect PCM connector A (44P).

22. Check for continuity between PCM connector

terminal A38 and PSP switch 2P connector terminal
No. 1.

Go to step 23.

Repair open in the wire between the PSP

switch and the PCM (A38).

23. Check for continuity between PSP switch 2P

connector terminal No. 2 and body ground.

Update the PCM if it does not have the latest

software (see page 11-7), or substitute a known-
good PCM (see page 11-8), then recheck. If the
symptom/indication goes away with a known-good
PCM, replace the original PCM (see page 11-205).

Repair open in the wire between the PSP

switch and G202.

Wire side of
female terminals

Terminal side of female terminals

Wire side of female terminals

Does it change to ON?

Is ther e continuity?

Is ther e continuity?

０１

ＳＪＣ８Ａ００Ａ２０３３６１１４８０６ＦＡＡＴ００

−

−

−

−

−

−

YES

NO

YES

NO

YES

NO

11-270

Idle Control System

Brake Pedal Position Switch Signal Circuit Troubleshooting

PCM CONNECTOR A (44P)

BKSW (WHT/BLK)

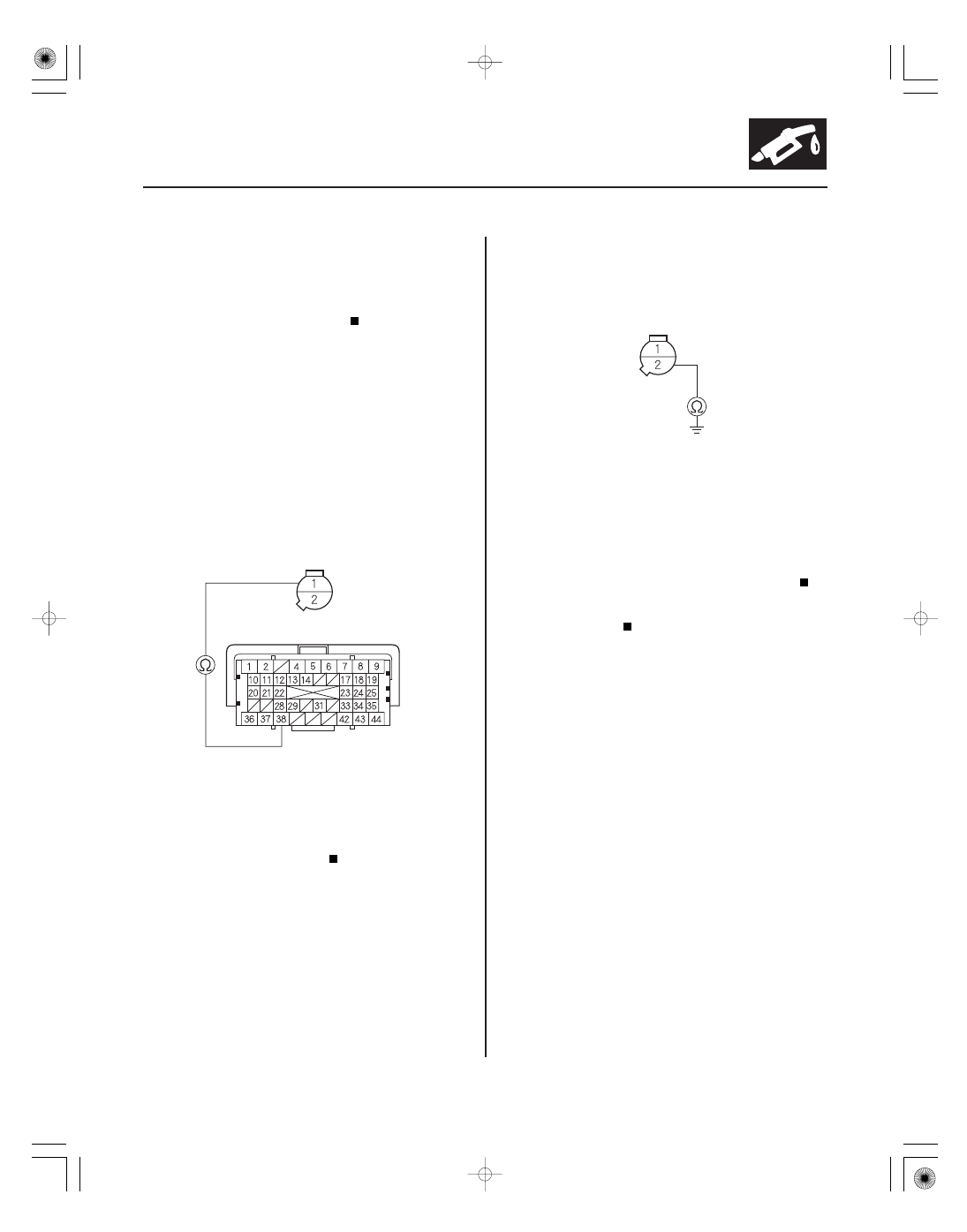

1. Turn the ignition switch ON (II).

2. Check the BRAKE SWITCH in the DATA LIST with

the HDS.

Go to step 3.

Inspect the brake pedal position switch

(see page 19-6).

3. Press the brake pedal, and check the BRAKE

SWITCH in the DATA LIST with the HDS.

The brake pedal position switch signal circuit

(BKSW line) is OK.

Go to step 4.

4. Turn the ignition switch OFF.

5. Jump the SCS line with the HDS.

6. Disconnect the brake pedal position switch 4P

connector.

7. Disconnect PCM connector A (44P).

8. Check for continuity between PCM connector

terminal A8 and body ground.

Repair short in the wire between the PCM

(A8) and the No. 13 HORN, STOP (20 A) fuse.
Replace the No. 13 HORN, STOP (20 A) fuse.

Go to step 9.

Terminal side of female terminals

Does it indicate OF F ?

Does it change to ON?

Is ther e continuity?

０２

０３

−

−

YES

NO

11-271

BRAKE PEDAL POSITION SWITCH
4P CONNECTOR

BKSW
(WHT/BLK)

JUMPER WIRE

PCM CONNECTOR A (44P)

BKSW (WHT/BLK)

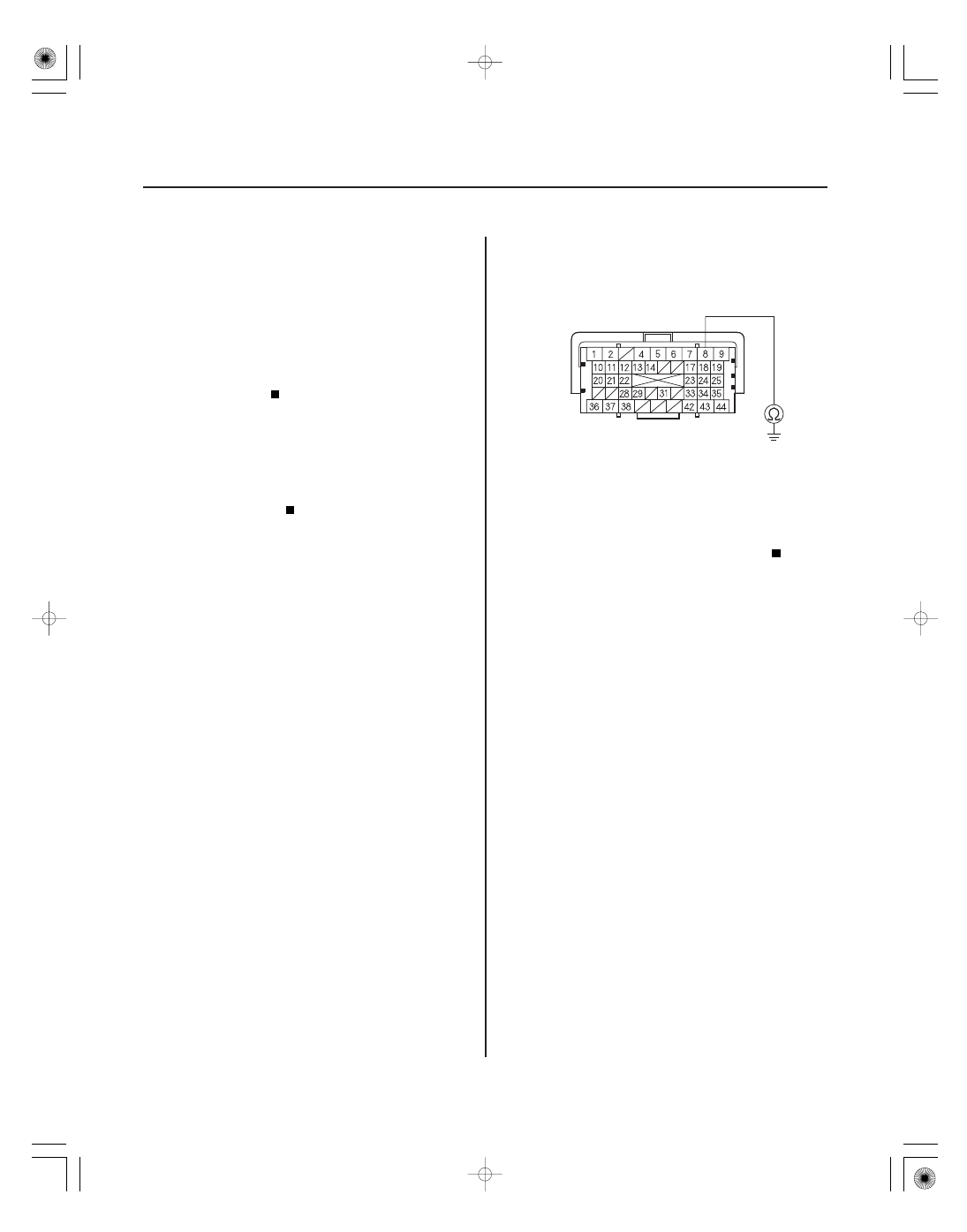

9. Connect brake pedal position switch 4P connector

terminal No. 2 to body ground with a jumper wire.

10. Check for continuity between PCM connector

terminal A8 and body ground.

Repair open in the wire between the brake

pedal position switch and the No. 13 HORN, STOP
(20 A) fuse. Inspect the brake pedal position switch
(see page 19-6).

Repair open in the wire between the PCM (A8)

and the brake pedal position switch.

Wire side of female terminals

Terminal side of female terminals

Is ther e continuity?
