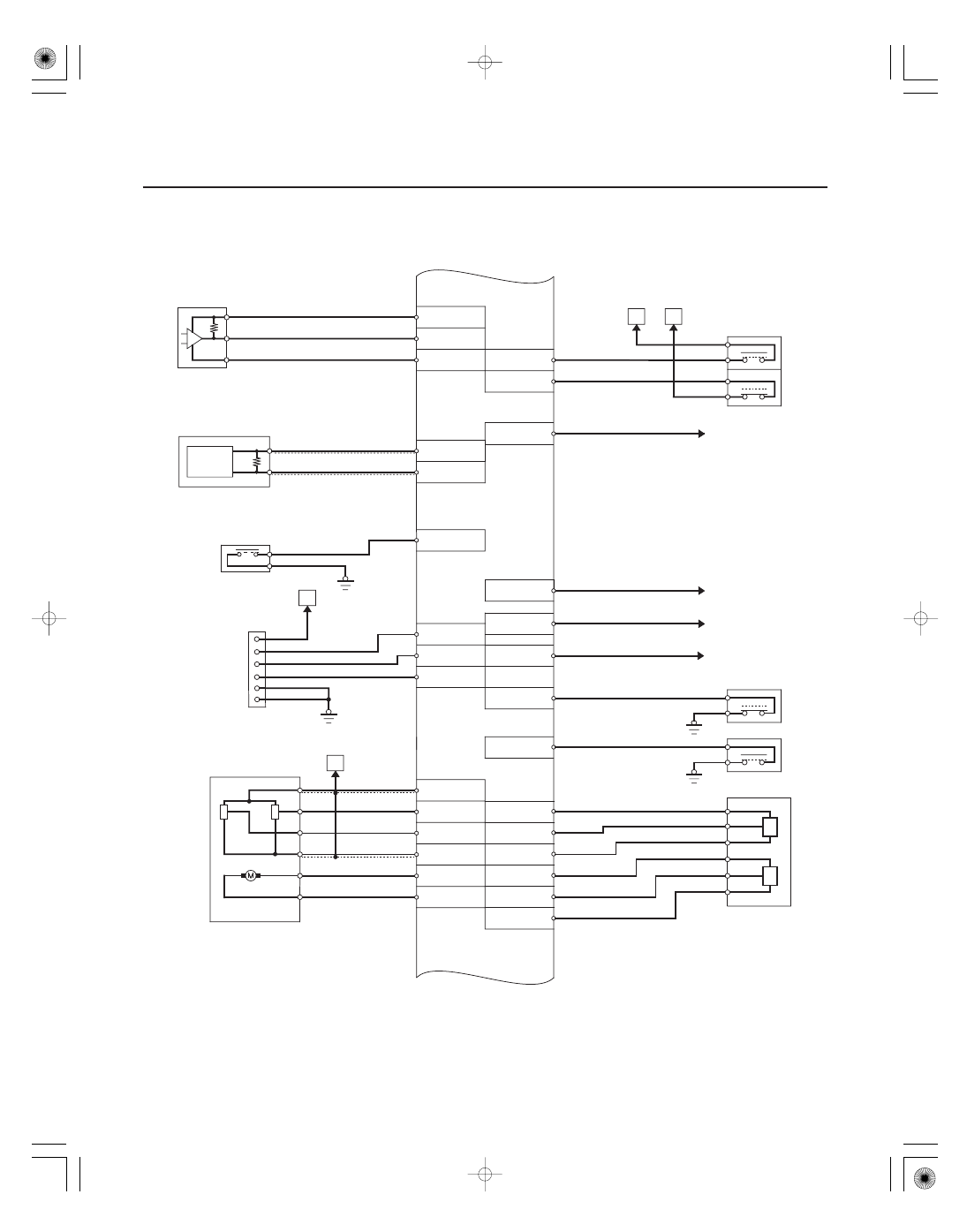

PCM Electrical Connections (cont’d)

11-20

Fuel and Emissions Systems

System Description (cont’d)

PSP SWITCH

PSPSW A38

A/C PRESSURE
SWITCH

PDSW A37

VCC3 A24

APSA A17

SG3 A34

VCC4 A25

APP SENSOR A/B

A43 K-LINE

A42 WEN

A31 SCS

DATA LINK
CONNECTOR

THROTTLE
BODY

TP SENSOR A/B

THROTTLE
ACTUATOR

APSB A18

SG4 A35

B12 TPSB

B19 VCC5

B17 TPSA

B34 SG5

C2 ETCSM

C3 ETCSM

LG3 A22

A

B

R

To
VTM-4 CONTROL
UNIT

B

BRAKE PEDAL
POSITION SWITCH

BKSW A8

BKSWNC A7

F

IMOCD A44

VSSOUT A29

To
VTM-4 CONTROL
UNIT

A1 CANL

GAUGE CONTROL MODULE

FTP SENSOR

A19 VCC7

A33 FTP

A9 SG7

A36 CANH

E

NEP A28

D3 SWITCH

A13 D3SW

To IMMOBILIZER
CONTROL
UNIT-RECEIVER

To IMMOBILIZER
CONTROL
UNIT-RECEIVER

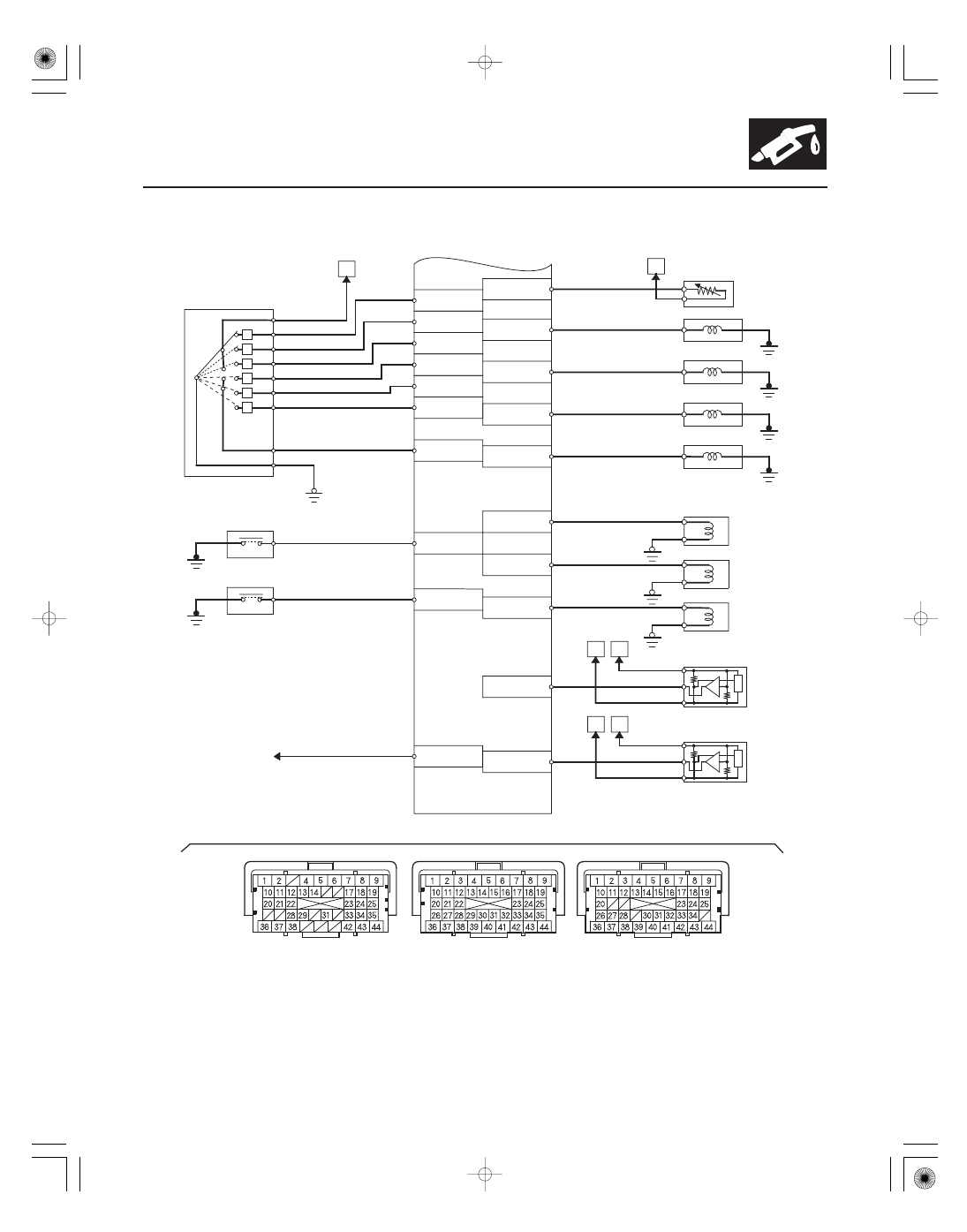

05

11-21

N

ATFT C28

SHA C25

SHB C23

SHC C18

LC B44

ATF TEMPERATURE SENSOR

SHIFT SOLENOID
VALVE A

SHIFT SOLENOID
VALVE B

SHIFT SOLENOID
VALVE C

TCC SOLENOID
VALVE

C17 ATPFWD

C33 ATP2

C32 ATPD

C31 ATPN

C30 ATPR

A12 ATPP

TRANSMISSION
RANGE SWITCH

I

P

R

N

D

2

1

C34 ATP1

A/T CLUTCH
PRESSURE
CONTROL
SOLENOID
VALVE A

LSA C19

A/T CLUTCH
PRESSURE
CONTROL
SOLENOID
VALVE B

A/T CLUTCH
PRESSURE
CONTROL
SOLENOID
VALVE C

LSB B25

LSC B35

NC B40

NM B39

K

OUTPUT SHAFT
(COUNTERSHAFT)
SPEED SENSOR

O

INPUT SHAFT
(MAINSHAFT)
SPEED SENSOR

L

J

C16 OP4SW

3RD CLUTCH
TRANSMISSION FLUID
PRESSURE SWITCH

C15 OP3SW

4TH CLUTCH
TRANSMISSION FLUID
PRESSURE SWITCH

To
SHIFT LOCK SOLENOID

A2 SLS

TERMINAL LOCATIONS

PCM A (

) (44P)

PCM B (

) (44P)

PCM C (

) (44P)

(cont’d)

06

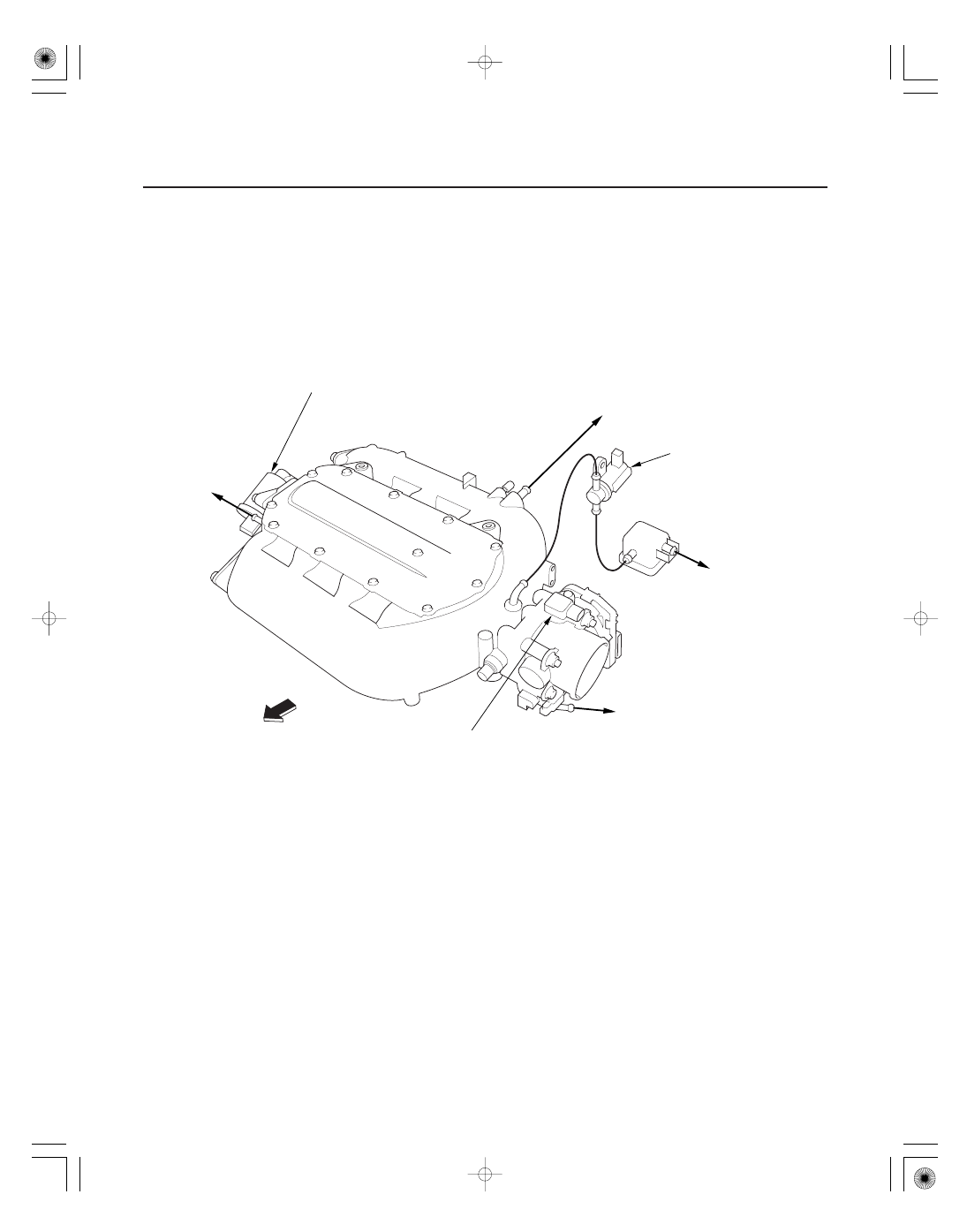

Vacuum Hose Routing

11-22

Fuel and Emissions Systems

System Description (cont’d)

To CYLINDER
HEAD COVER

To BRAKE
BOOSTER

EVAPORATIVE EMISSION
(EVAP) CANISTER
PURGE VALVE

To EVAPORATIVE
EMISSION (EVAP)
CANISTER

To RADIATOR

MANIFOLD
ABSOLUTE PRESSURE
(MAP) SENSOR

FRONT OF VEHICLE

INTAKE MANIFOLD TUNING
(IMT) ACTUATOR

06

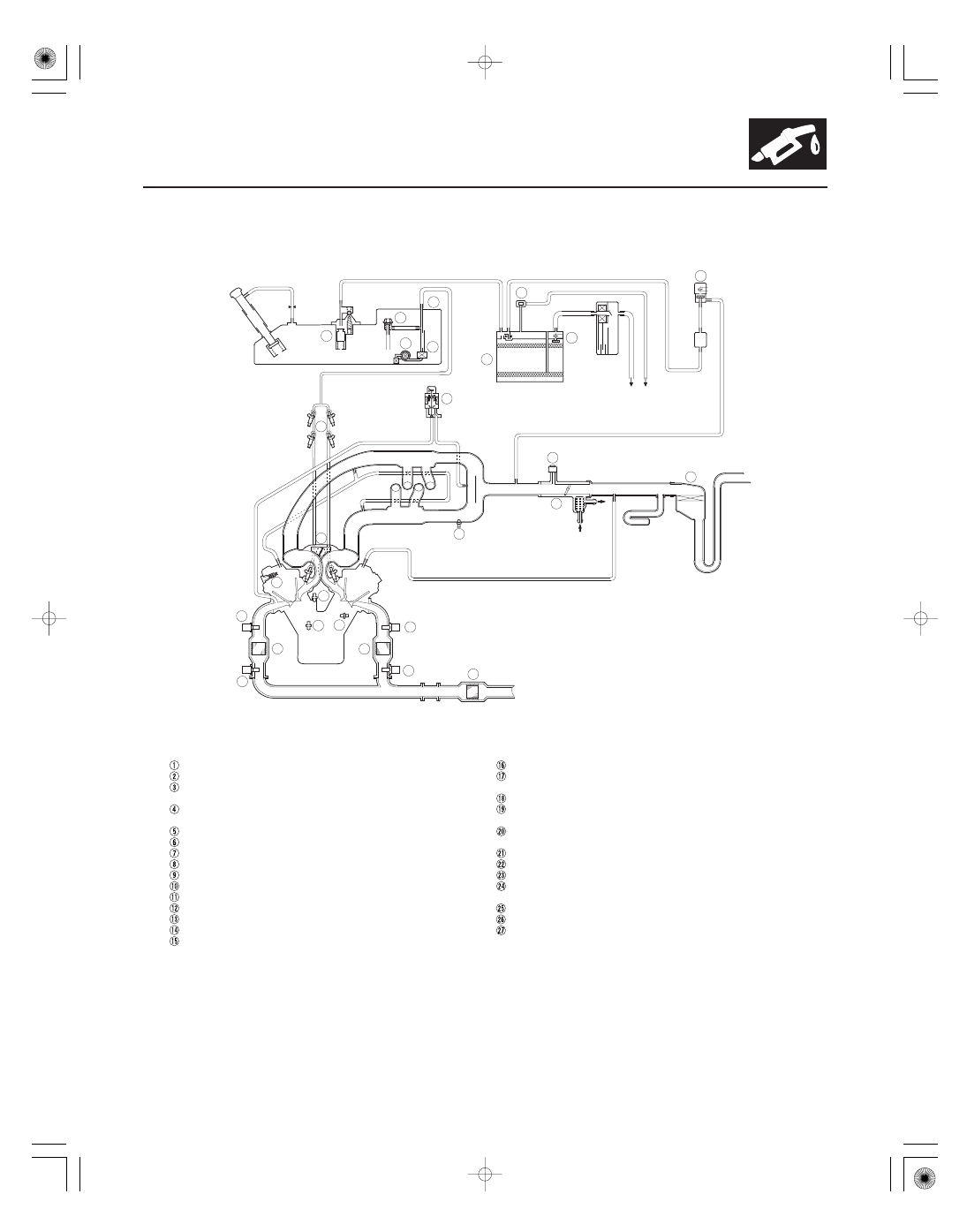

Vacuum Distribution

11-23

ENGINE
COOLANT

ATMOSPHERE

FRONT AIR FUEL RATIO (A/F) SENSOR 2 (BANK 2, SENSOR 1)
REAR AIR FUEL RATIO (A/F) SENSOR 1 (BANK 1, SENSOR 1)
FRONT SECONDARY HEATED OXYGEN SENSOR 2
(SECONDARY HO2S) (BANK 2, SENSOR 2)

MANIFOLD ABSOLUTE PRESSURE (MAP) SENSOR
ENGINE COOLANT TEMPERATURE (ECT) SENSOR 1

INTAKE AIR TEMPERATURE (IAT) SENSOR
KNOCK SENSOR
THROTTLE BODY
INJECTOR
FUEL PRESSURE REGULATOR
FUEL FILTER
FUEL PUMP

AIR CLEANER
EXHAUST GAS RECIRCULATION (EGR) VALVE and
POSITION SENSOR
POSITIVE CRANKCASE VENTILATION (PCV) VALVE

UNDER-FLOOR THREE WAY CATALYTIC CONVERTER (TWC)
EVAPORATIVE EMISSION (EVAP) CANISTER PURGE VALVE
EVAPORATIVE EMISSION (EVAP) CANISTER
EVAPORATIVE EMISSION (EVAP) CANISTER VENT SHUT
VALVE
FUEL TANK PRESSURE (FTP) SENSOR
FUEL TANK VAPOR CONTROL VALVE
INTAKE MANIFOLD TUNING (IMT) VALVE

REAR WARM UP THREE WAY
CATALYTIC CONVERTER (WU-TWC) (BANK 1)

REAR SECONDARY HEATED OXYGEN SENSOR 2
(SECONDARY HO2S) (BANK 1, SENSOR 2)

ENGINE COOLANT TEMPERATURE (ECT) SENSOR 2

FUEL TANK

FRONT WARM UP THREE WAY
CATALYTIC CONVERTER (WU-TWC) (BANK 2)

5

8

10

1

3

19

6

2

4

20

21

18

9

27

11

17

7

16

25

22

23

12

14

13

26

15

24

(cont’d)
