＊０１

ＳＪＣ８Ａ００Ａ１４４００００００００ＤＡＡＴ００

10-2

Cooling System

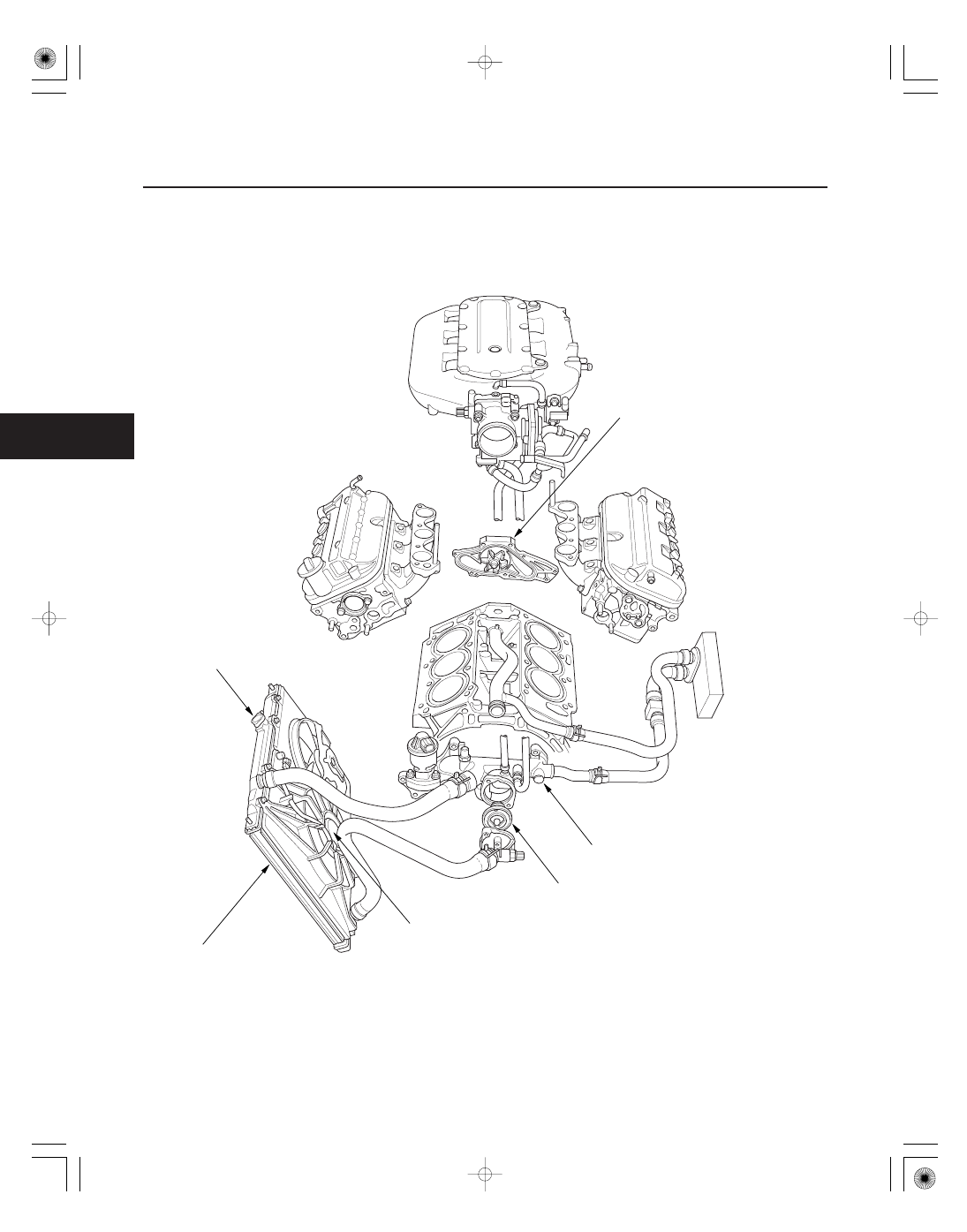

Component Location Index

RADIATOR CAP

RADIATOR

WATER PASSAGE

THERMOSTAT

WATER PUMP

RADIATOR FAN ASSEMBLY

Test,page 10-3

Replacement, page 10-12

Replacement, page 10-9

Test, page 10-4
Replacement, page 10-8

Inspection, page 10-5
Replacement, page 10-5

Replacement, page 10-12
Fan Motor Test, page 10-4

−

−

−

０１

ＳＪＣ８Ａ００Ａ１４４０００４９２０１ＦＥＡＴ０１

−

−

−

０１

ＳＪＣ８Ａ００Ａ１４４０００４９００１ＦＥＡＴ０２

10-3

10-3

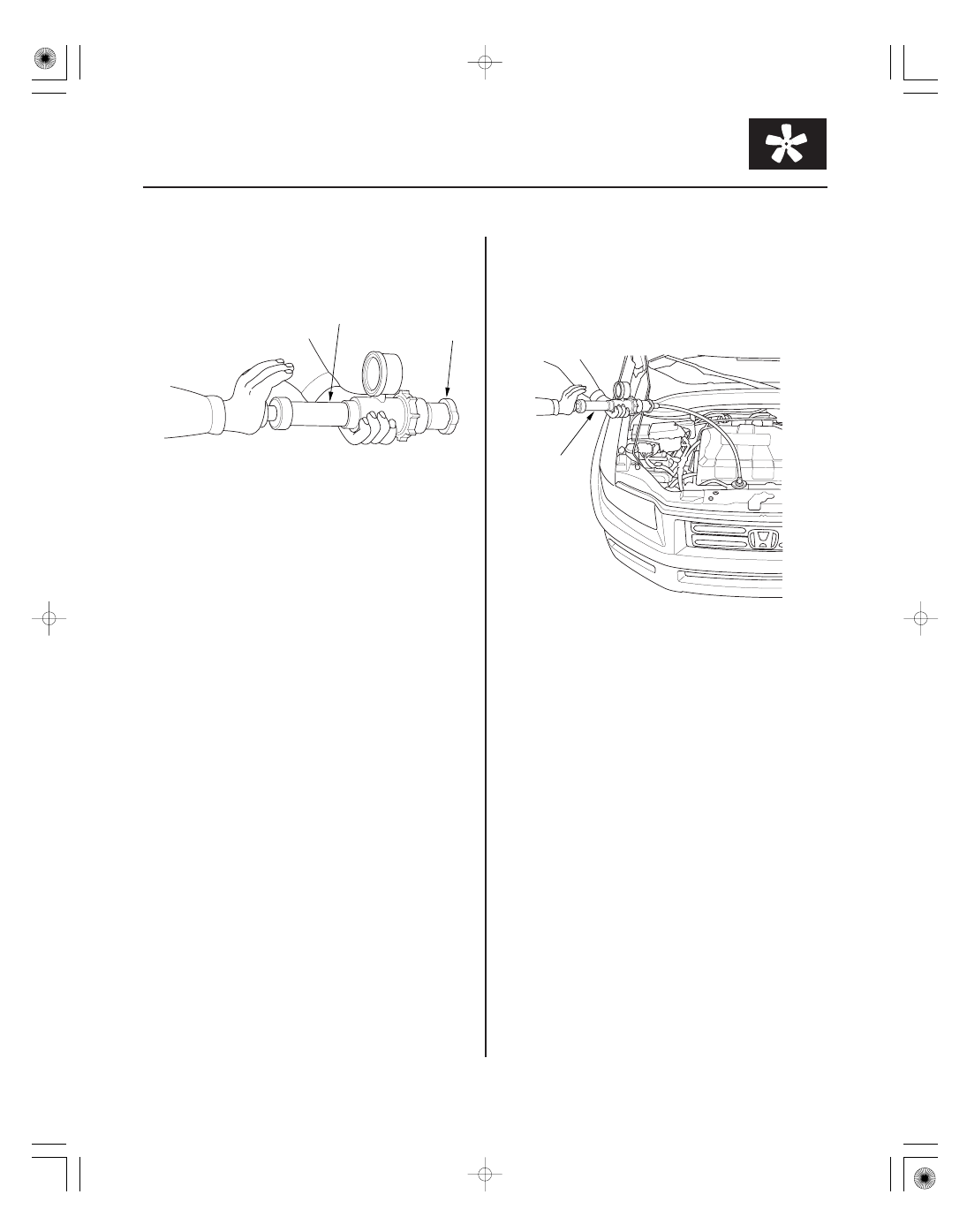

Radiator Cap Test

Radiator Test

B

A

A

1. Remove the radiator cap (A). Wet its seal with

engine coolant, then install it on a commercially
available pressure tester (B).

2. Apply a pressure of 93

123 kPa (0.95

1.25 kgf/cm , 14

18 psi).

3. Check for a drop in pressure.

4. If the pressure drops, replace the cap.

1. Wait until the engine is cool, then carefully remove

the radiator cap, and fill the radiator with engine
coolant to the top of the filler neck.

2. Attach a commercially available pressure tester (A)

to the radiator, and apply a pressure of 93

123 kPa

(0.95

1.25 kgf/cm , 14

18 psi).

3. Inspect for engine coolant leaks and a drop in

pressure.

4. Remove the tester, then reinstall the radiator cap.

2

2

０１

ＳＪＣ８Ａ００Ａ１４４０００４９４０１ＦＥＡＴ０１

０１

ＳＪＣ８Ａ００Ａ１４４０００５９３０１ＦＥＡＴ０２

−

−

Standard Thermostat
Lift Height:

Above 10.0 mm (0.39 in.)

Starts Opening: 169

176 °F (76

80 °C)

Fully Open:

194 °F (90 °C)

10-4

10-4

Cooling System

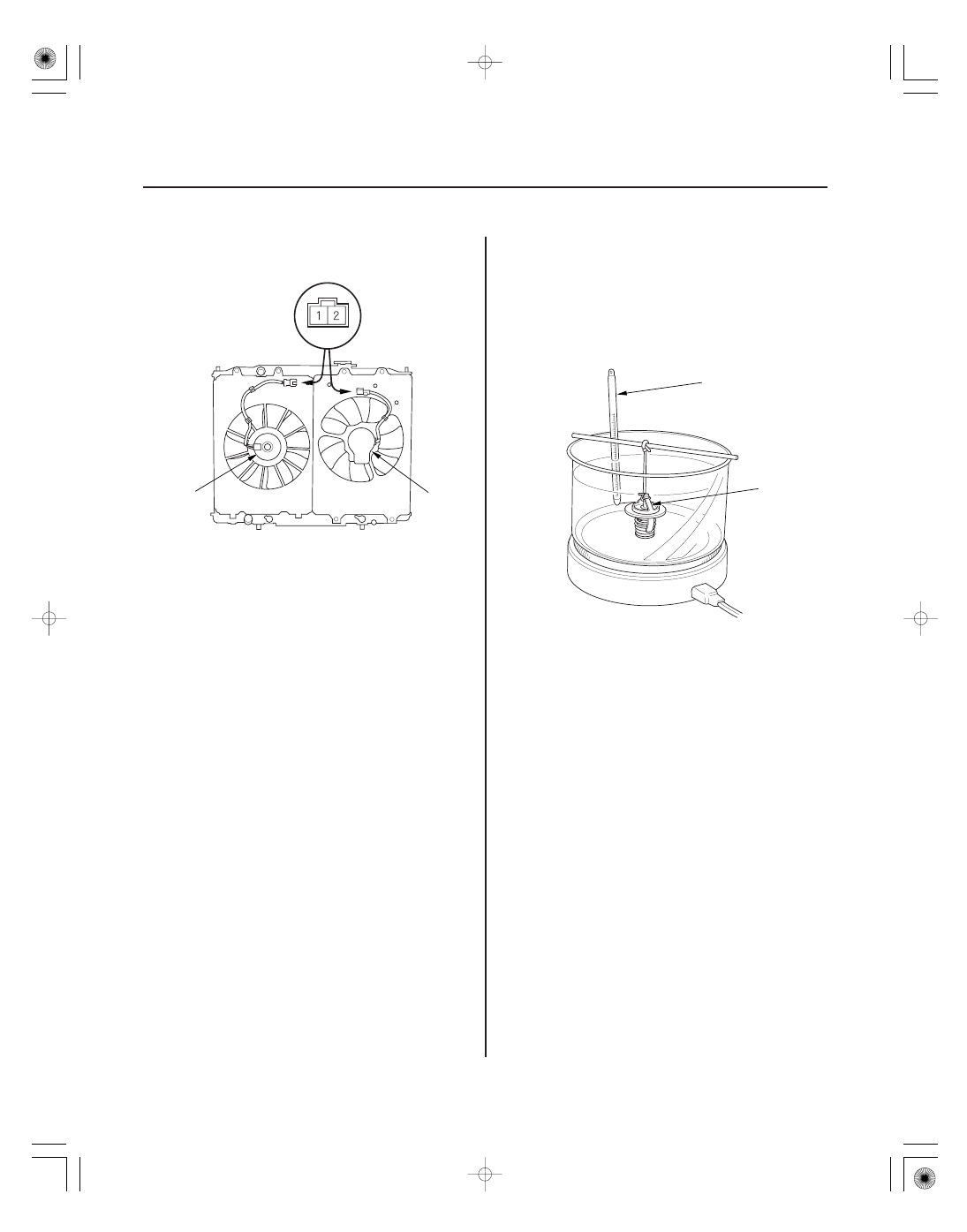

Fan Motor Test

Thermostat Test

A

B

B

A

1. Disconnect the 2P connectors from the radiator fan

motor (A) and condenser fan motor (B).

2. Test each motor by connecting battery power to the

No. 1 terminal and ground to the No. 2 terminal.

3. If either motor fails to run or does not run smoothly,

replace it (see page 10-12).

Replace the thermostat if it is in the stuck open position
at room temperature.

To test a closed thermostat:

1. Suspend the thermostat (A) in a container of water.

Do not let the thermometer (B) touch the bottom of
the hot container.

2. Heat the water and check the temperature with a

thermometer. Note the temperature at which the
thermostat first opens, and at which it is fully open.

3. Measure the lift height of the thermostat when it is

fully open.

Terminal side of
male terminals

０１

ＳＪＣ８Ａ００Ａ１４４０００６５１０１ＭＡＡＴ０１

０１

ＳＪＣ８Ａ００Ａ１４４０００６５１０１ＫＢＡＴ０２

10-5

10-5

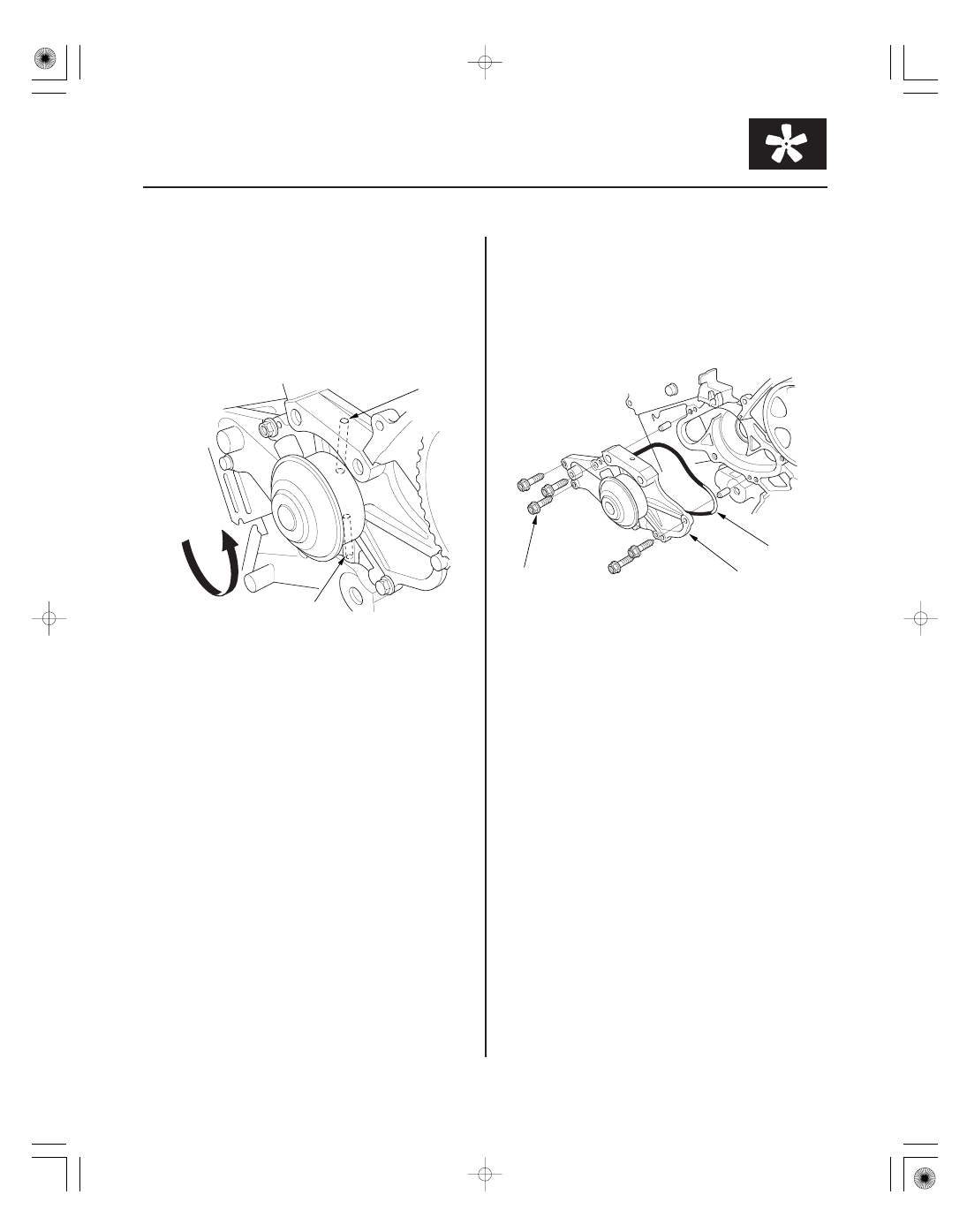

Water Pump Inspection

Water Pump Replacement

A

A

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

A

B

1. Remove the timing belt (see page 6-13).

2. Turn the water pump pulley counterclockwise.

Check that it turns freely. If it doesn’t turn smoothly,
replace the water pump (see page 10-5).

NOTE: When you check the water pump, you may
see a small amount of ‘‘weeping’’ from the bleed
holes (A). This is normal.

3. Install the timing belt (see page 6-16).

1. Drain the engine coolant (see page 10-6).

2. Remove the timing belt (see page 6-13).

3. Remove the timing belt adjuster (see page 6-24).

4. Remove the water pump (A) by removing the five

bolts.

5. Inspect and clean the O-ring groove and the mating

surface of the engine block.

6. Install the water pump with a new O-ring (B) in the

reverse order of removal.

7. Clean up any spilled engine coolant.

8. Install the timing belt adjuster (see page 6-24).

9. Install the timing belt (see page 6-16).

10. Refill the radiator with engine coolant, then bleed

the air from the cooling system (see step 9 on page
10-7).
