Installation

Specified Torque
8 x 1.25 mm:

22 N·m (2.2 kgf·m, 16 lbf·ft)

Specified Torque
6 x 1.0 mm:

12 N·m (1.2 kgf·m, 8.7 lbf·ft)

9-5

A

B

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

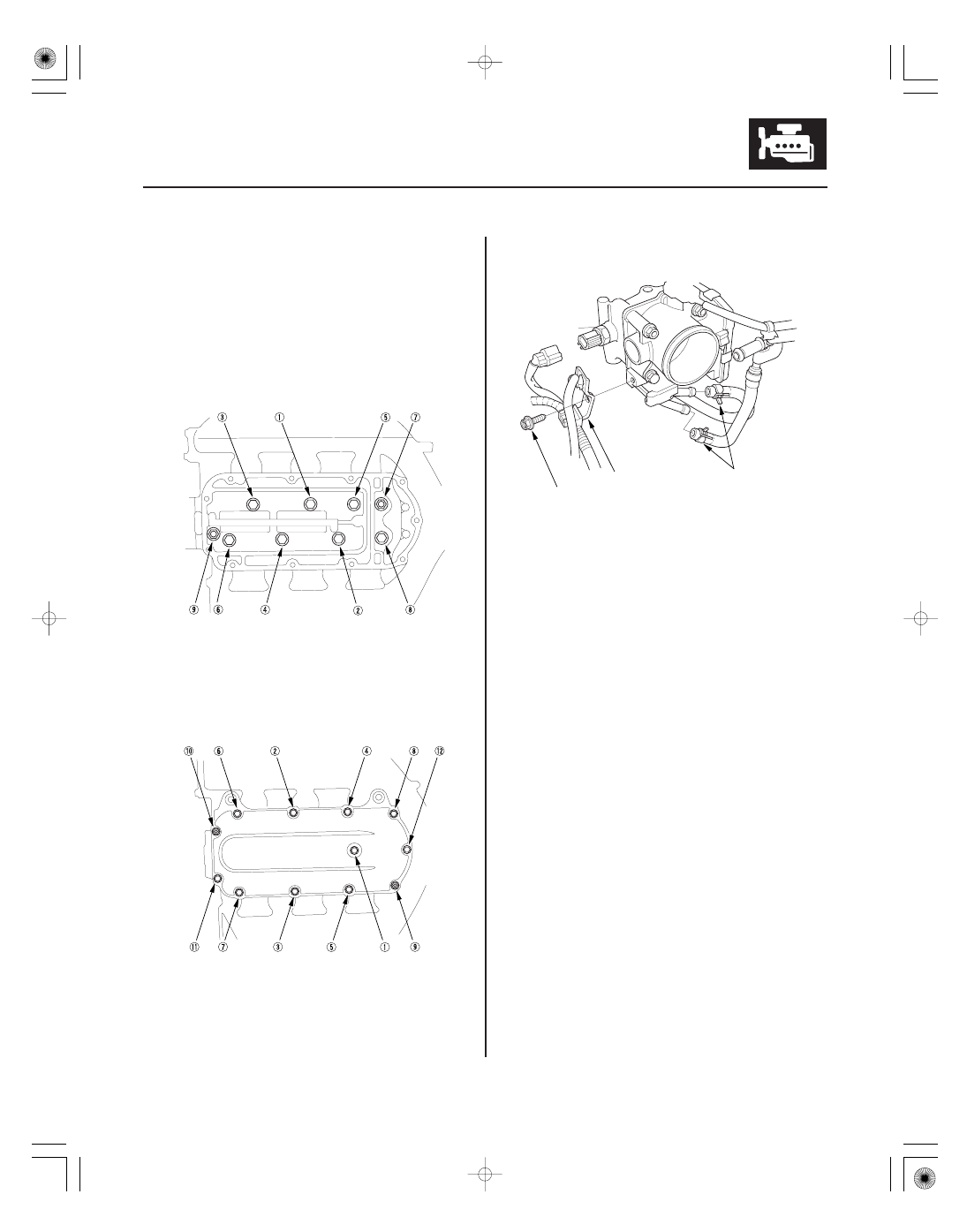

1. Put a new gasket and the spacer on the injector

base.

2. Install the intake manifold. Tighten the bolts and

nuts sequentially, in two or three steps. Always use
a new intake manifold gasket.

3. Install the upper cover. Tighten the bolts and nuts

sequentially, in two or three steps. Always use a
new gasket.

4. Install the harness clamp bracket (A) and water

bypass hoses (B).

5. Connect the engine wire harness connectors, and

install the wire harness clamps to the intake
manifold.

• Intake air temperature (IAT) sensor connector
• Throttle actuator connector
• Manifold absolute pressure (MAP) sensor

connector

• Evaporative emission (EVAP) canister purge

valve connector

• Intake manifold tuning (IMT) valve actuator

connector

(cont’d)

１１

１２

１３

9-6

Intake Manifold and Exhaust System

Intake Manifold Removal and Installation (cont’d)

A

B

C

B

A

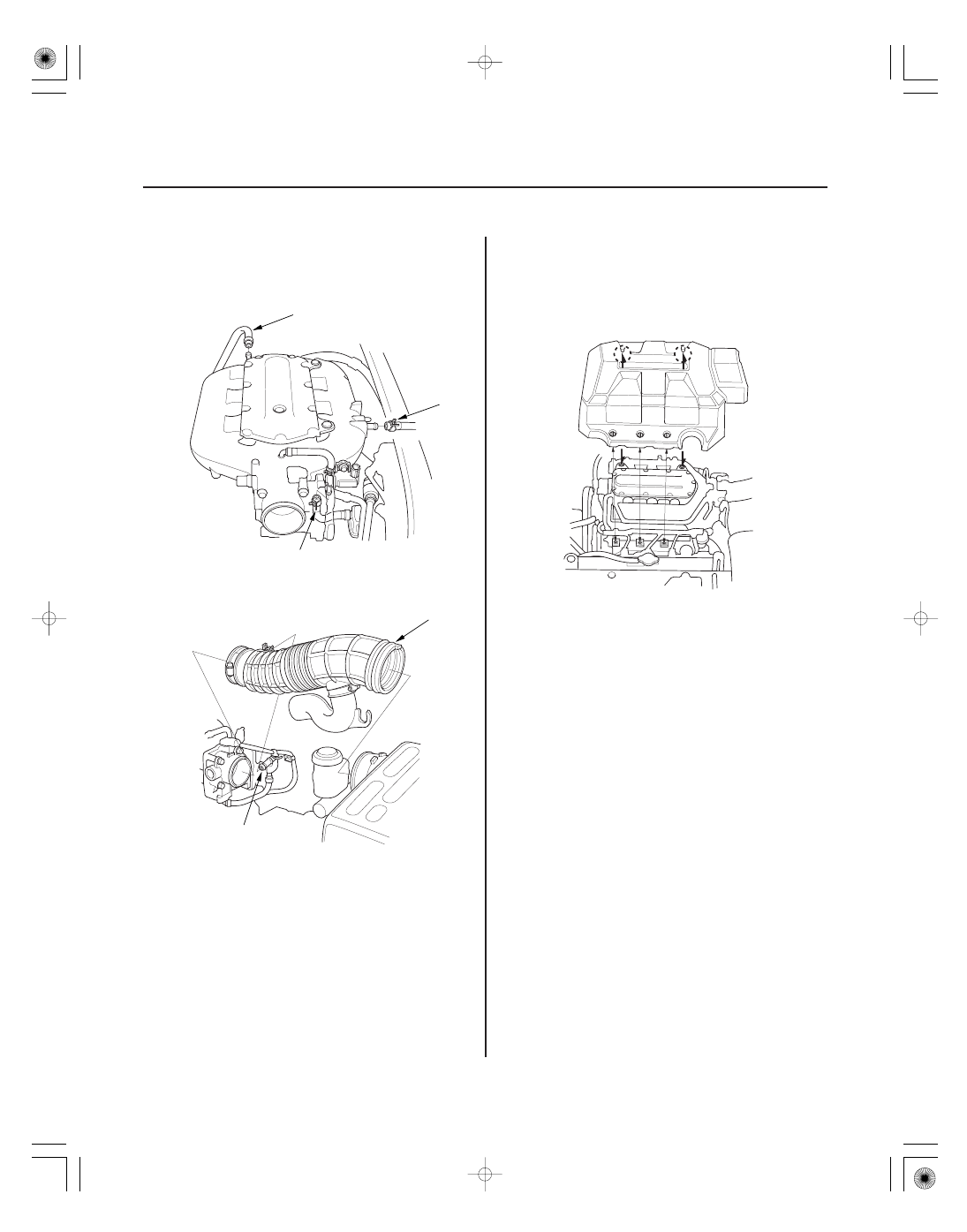

6. Install the positive crankcase ventilation (PCV) hose

(A), brake booster vacuum hose (B), and
evaporative emission (EVAP) canister purge hose
(C).

7. Install the air intake duct (A), then install the

breather pipe (B).

8. Clean up any spilled engine coolant.

9. After installation, check that all tubes, hoses and

connectors are installed correctly.

10. Install the engine cover.

11. Refill the radiator with engine coolant, then bleed

air from the cooling system with the heater valve
open (see step 9 on page 10-7).

＊０１

ＳＪＣ８Ａ００Ａ１８４０００２５６０１ＫＢＡＴ００

9-7

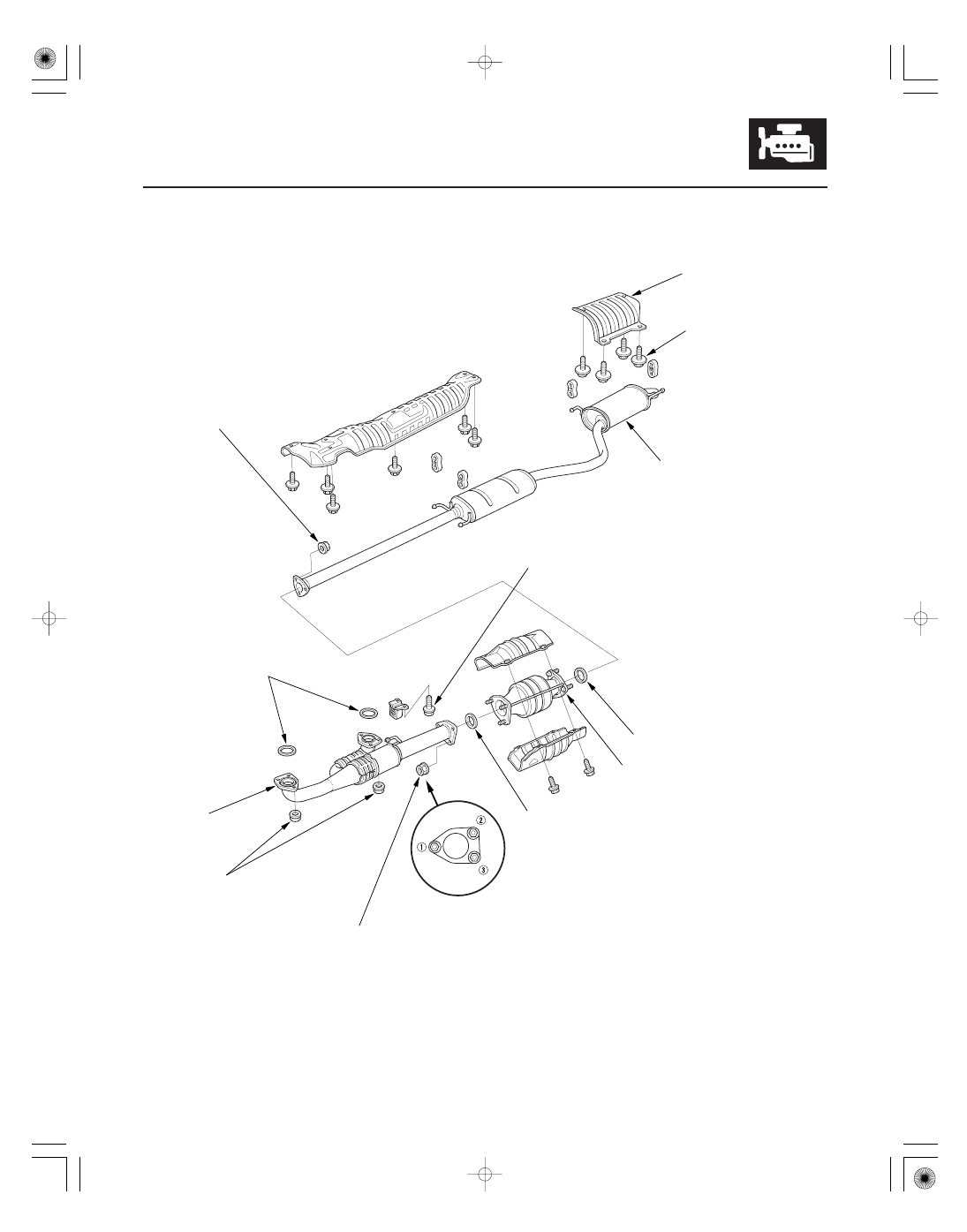

Exhaust Pipe and Muffler Replacement

HEAT SHIELD

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

MUFFLER

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

GASKET

THREE WAY CATALYTIC
CONVERTER (TWC)

GASKET

TWC TIGHTENING

SELF-LOCKING NUTS
10 x 1.25 mm
33 N·m (3.4 kgf·m, 25 lbf·ft)

SELF-LOCKING NUTS
10 x 1.25 mm
54 N·m (5.5 kgf·m, 40 lbf·ft)

EXHAUST PIPE A

GASKETS

SELF-LOCKING NUT
10 x 1.25 mm
33 N·m (3.4 kgf·m, 25 lbf·ft)

NOTE: Use new gaskets and self-locking nuts when reassembling.

Replace.

Replace.

Torque the bolts in steps.

Replace.

Replace.

Replace.

Replace.

ＳＪＣ８Ａ０００００００００Ｊ１００１ＺＣＡＴ００

Engine Cooling

Cooling System

Fan Controls

........................................

........................................................

................................................................

.............................................................

..........................................................

..............................................

..........................................

..............................................................

..................................................

...........................................

......................................

..................................

........................................

........................................................

................................................................

.............................................................

..........................................................

..............................................

..........................................

..............................................................

..................................................

...........................................

......................................

..................................

Component Location Index

. 10-2

Radiator Cap Test

. 10-3

Radiator Test

. 10-3

Fan Motor Test

. 10-4

Thermostat Test

. 10-4

Water Pump Inspection

. 10-5

Water Pump Replacement

. 10-5

Coolant Check

. 10-6

Coolant Replacement

. 10-6

Thermostat Replacement

. 10-8

Water Passage Replacement

. 10-9

Radiator and Fan Replacement

. 10-12

........................................

..............................

............................................................

..

........................................

..............................

............................................................

..

Component Location Index

. 10-15

Symptom Troubleshooting Index

. 10-16

Circuit Diagram

. 10-17

Radiator Fan High Speed Circuit Troubleshooting

. 10-18
