Ref. No.

Tool Number

Description

Qty

8-2

Engine Lubrication

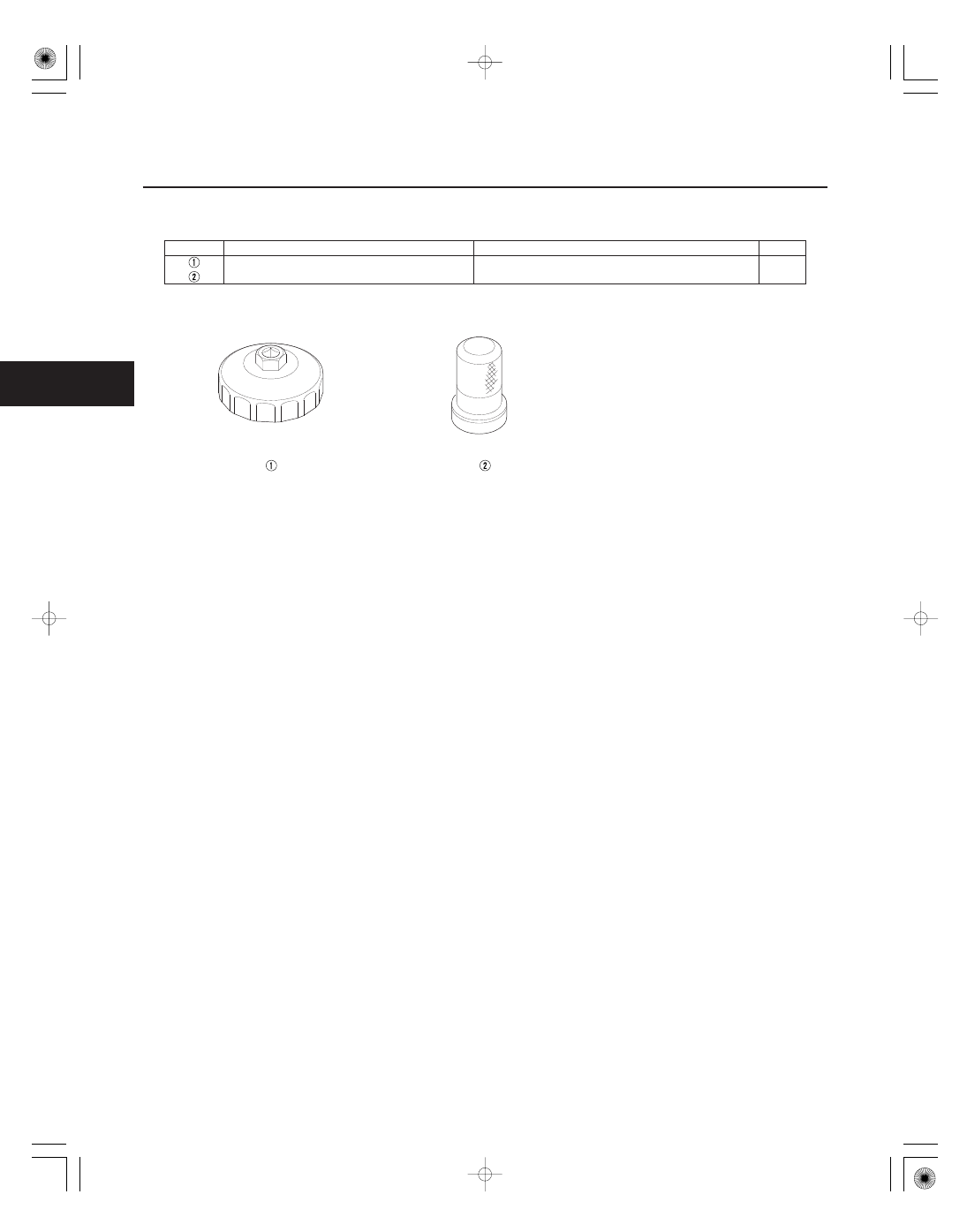

Special Tools

07HAA-PJ70100

Oil Filter Wrench

1

070AD-RCAA100

Oil Seal Driver, 64 mm

1

＊０１

ＳＪＣ８Ａ００Ａ３２２００００００００ＤＡＡＴ００

8-3

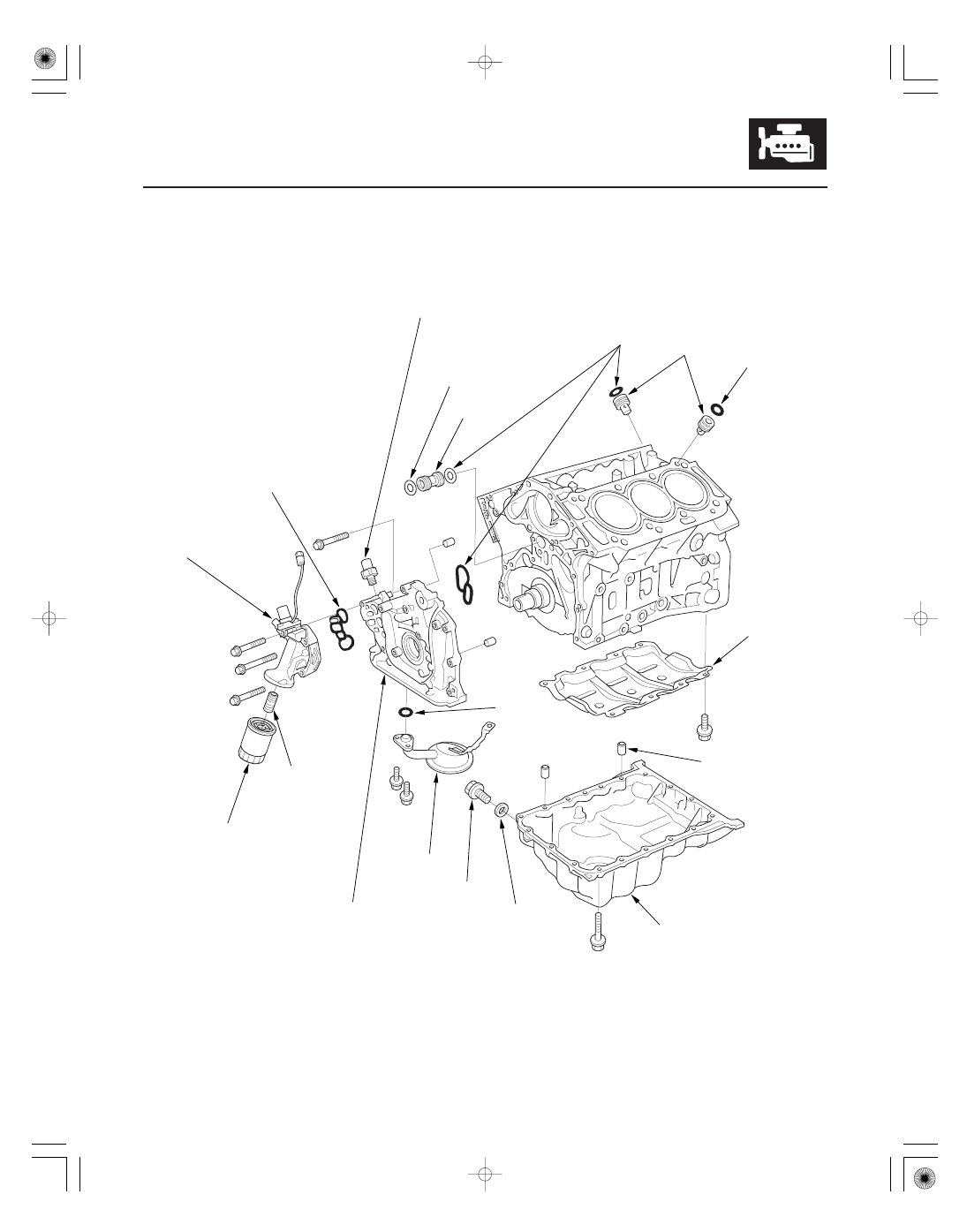

Component Location Index

OIL PRESSURE SWITCH

OIL CONTROL
ORIFICES

O-RINGS

CONNECTING
TUBE

OIL FILTER

OIL PUMP

DRAIN BOLT

WASHER

OIL PAN

DOWEL PINS

BAFFLE PLATE

O-RING

O-RING

OIL SCREEN

OIL FILTER
FEED PIPE

O-RING

ROCKER ARM OIL
CONTROL SOLENOID
(VTEC SOLENOID VALVE)
FILTER

ROCKER ARM OIL
CONTROL SOLENOID
(VTEC SOLENOID VALVE)
ASSEMBLY

Test, page 8-5
Oil Pressure Test, page 8-6
Replacement, page 8-5

Replacement,

page 8-7

Removal, page 8-10
Inspection, page 8-11
Installation, page 8-12

Removal, page 7-11
Installation, page 7-28

Replacement,

page 8-8

ＳＪＣ８Ａ００Ａ３２２００００００００ＨＢＡＴ０１

Symptom

Diagnostic procedure

Also check for

8-4

Engine Lubrication

Symptom Troubleshooting Index

Excessive engine oil consumption

1.

2.
3.

4.

5.

Check the loose of the engine oil fill cap, oil drain
bolt, and oil filter.
Check for oil leaks.
Check for worn valve guide(s) (see page 6-41) or
worn valve stem seal(s) (see page 6-41).
Check for damaged or worn piston ring(s)
(see page 7-21).
Check for damaged or worn engine internal parts
(cylinder wall, pistons, etc.) (see page 7-15).

Low oil pressure indicator does not
come on with the ignition switch
ON (II)

1.

2.

Do the gauge control module self-diagnostic
function (see page 22-244).
Test the oil pressure switch (see page 8-5).

An open in the
wire between the
gauge control
module and the oil
pressure switch

Low oil pressure indicator stays on

1.
2.

3.
4.
5.
6.
7.
8.

Check the engine oil level.
Do the gauge control module self-diagnostic
function (see page 22-244).
Test the oil pressure switch (see page 8-5).
Check the engine oil pressure (see page 8-6).
Check the oil filter for clogging.
Check the oil screen for clogging.
Check the relief valve.
Test the oil pump (see page 8-11).

A wire shorted to
ground between
the gauge control
module and the oil
pressure switch

０１

ＳＪＣ８Ａ００Ａ３２２０００４３４６１ＦＥＡＴ０１

０１

ＳＪＣ８Ａ００Ａ３２２０００４３４６１ＫＢＡＴ００

8-5

8-5

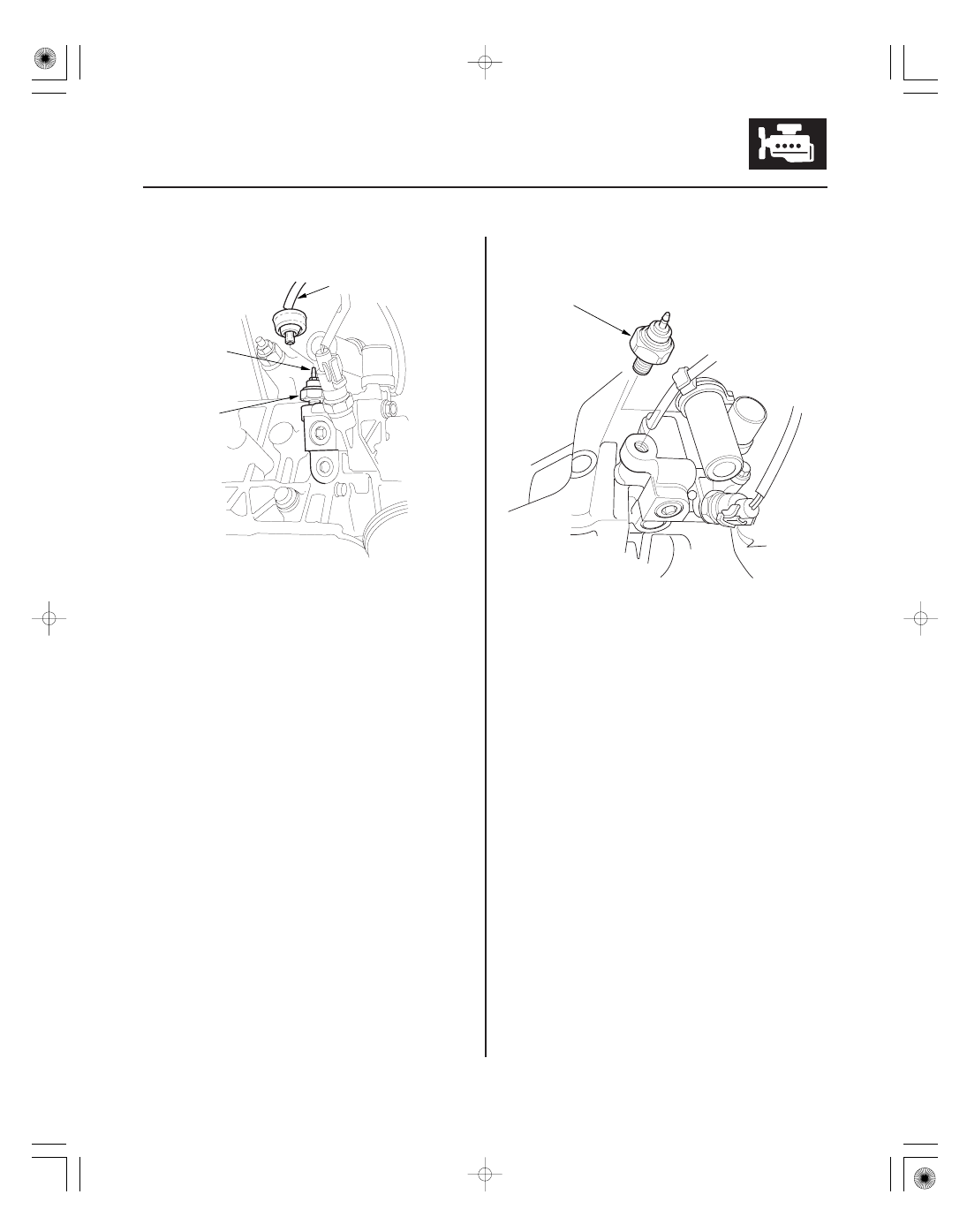

Oil Pressure Switch Test

Oil Pressure Switch Replacement

A

C

B

18 N·m
(1.8 kgf·m, 13 lbf·ft)

1. Remove the BLU/YEL wire (A) from the engine oil

pressure switch (B).

2. Check for continuity between the positive terminal

(C) and the engine (ground). There should be
continuity with the engine stopped. There should
be no continuity with the engine running.

1. Disconnect the oil pressure switch connector, then

remove the oil pressure switch.

2. Remove any old liquid gasket from the switch and

switch mounting hole.

3. Apply a very small amount of liquid gasket to the

oil pressure switch threads, then install the oil
pressure switch.

NOTE: Using too much liquid gasket may cause
liquid gasket to enter the oil passage or the end of
the new oil pressure switch.
