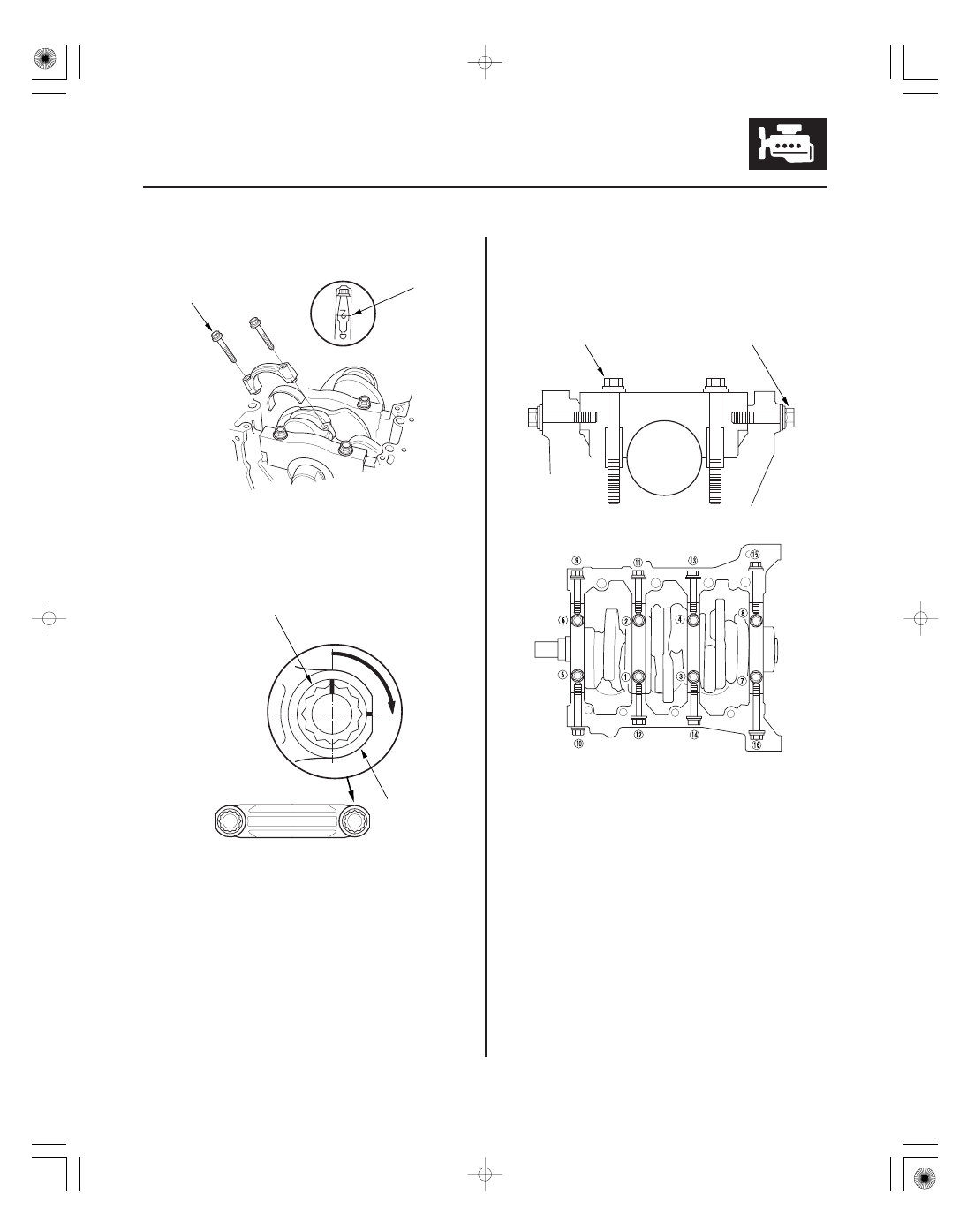

18. Line up the mark (A) on the connecting rod and cap,

then install the cap.

19. Apply new engine oil to the bolt threads and

flanges. Torque the bolts (B) to 20 N·m (2.0 kgf·m,
14 lbf·ft).

20. Mark the connecting rod (A) and bolt head (B) as

shown.

21. Tighten the bolt until the mark on the bolt head

lines up with the mark on the connecting rod (turn
the bolt 90 °).

NOTE: Remove the connecting rod bolt if you
tightened it beyond the specified angle, and go
back to step 15 of the procedure. Do not loosen it
back to the specified angle.

22. Tighten the bearing cap bolts, and then the bearing

cap side bolts to the specified torque in the
sequence as shown. Repeat the torque sequence
again to measure the bolts are properly torqued.

(cont’d)

１０

１１

１２

7-26

Engine Block

Crankshaft and Piston Installation (cont’d)

07749-0010000

070AD-RCAA200

A

C

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

A

B

23. Apply a light coat of multipurpose grease to the

crankshaft and to the lip of the seal.

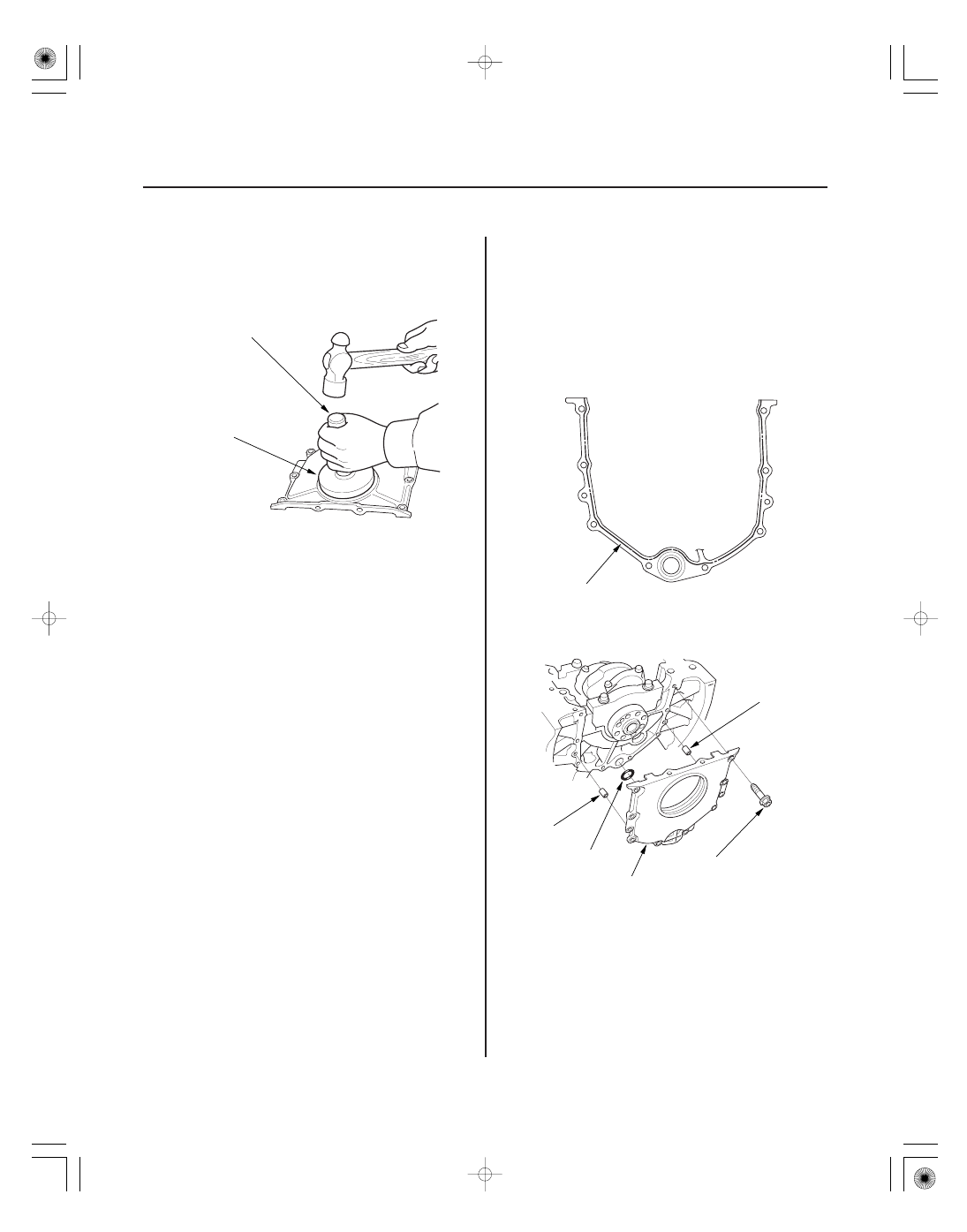

24. Drive the new crankshaft oil seal until the driver

attachment bottoms on the engine block end cover.

25. Remove all of the old liquid gasket from the engine

block end cover mating surfaces, bolts, and bolt
holes.

26. Clean and dry the engine block end cover mating

surfaces.

27. Apply liquid gasket, P/N 08717-0004, 08718-0001,

08718-0002, 08718-0003, or 08718-0009, evenly to
the engine block mating surface of the engine block
end cover.

NOTE: Do not install components if too much time
has passed after applying the liquid gasket (for P/N
08718-0002, no more than 4 minutes, for all others,
no more than 5 minutes). Instead, remove the old
residue and reapply the liquid gasket.

28. Install the dowel pins (A), new O-ring (B), and the

engine block end cover (C) on the engine block.

29. Clean the excess grease off the crankshaft, and

check the seal for distortion.

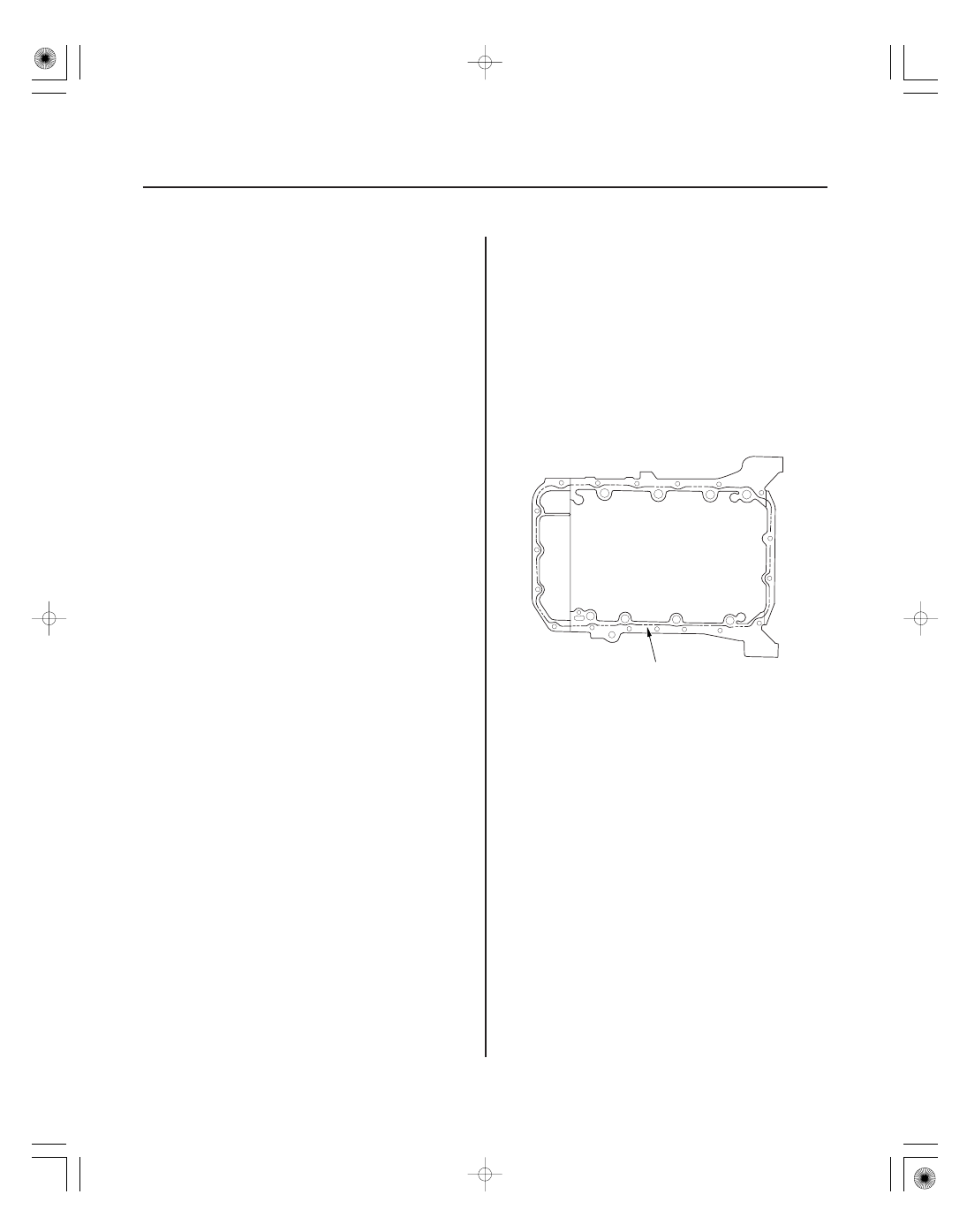

Apply liquid gasket
along the broken line.

１３

１４

１５

7-27

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 f·ft)

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 f·ft)

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 f·ft)

B

A

C

D

F

E

B

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

A

B

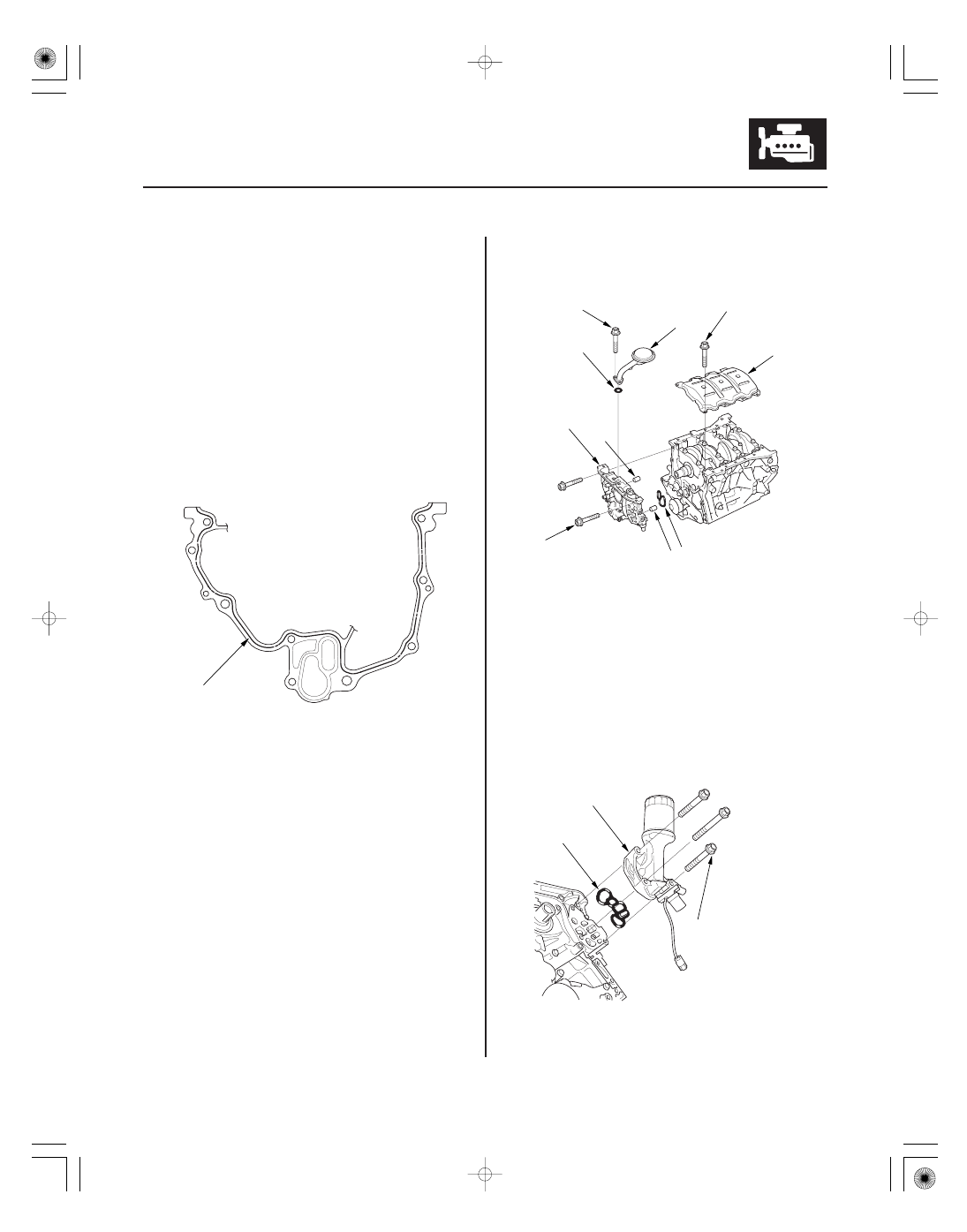

30. Install a new crankshaft oil seal in the oil pump (see

step 2 on page 8-12).

31. Remove all of the old liquid gasket from the oil

pump mating surfaces, bolts, and bolt holes.

32. Clean and dry the oil pump mating surfaces.

33. Apply liquid gasket, P/N 08717-0004, 08718-0001,

08718-0002, 08718- 0003, or 08718-0009, evenly to
the engine block mating surface of the oil pump.

NOTE: Do not install components if too much time
has passed after applying liquid gasket (for P/N
08718-0002, no more than 4 minutes, for all others,
no more than 5 minutes). Instead, remove the old
residue and reapply the liquid gasket.

34. Grease the lip of the oil seal, and apply oil to the

new O-ring (A).

35. Install the dowel pins (B), then align the inner rotor

with the crankshaft, and install the oil pump (C).

36. Clean the excess grease off the crankshaft, and

check the seal for distortion.

37. Install the baffle plate (D), then install the oil screen

(E) with new O-ring (F).

38. Install the rocker arm oil control solenoid (VTEC

solenoid valve)/oil filter assembly (A), with a new
rocker arm oil control solenoid (VTEC solenoid
valve) filter (B).

(cont’d)

Apply liquid gasket
along the broken line.

０１

ＳＪＣ８Ａ００Ａ１８３０００４３４０１ＫＣＡＴ００

7-28

7-28

Engine Block

Crankshaft and Piston Installation
(cont’d)

Oil Pan Installation

39. Install the oil pan (see page 7-28).

40. Install the crankshaft position (CKP) sensor

(see page 11-203).

41. Install the cylinder heads (see page 6-48).

42. Install the drive plate (see page 14-238).

43. Install the transmission (see page 14-229).

44. Install the engine assembly (see page 5-12).

NOTE: When any crankshaft or connecting rod
bearing is replaced, after assembly it is necessary
to run the engine at idling speed until it reaches
normal operating temperature, then continue to
run it for about 15 minutes.

1. Remove all of the old liquid gasket from the oil pan

mating surfaces, bolts, and bolt holes.

2. Clean and dry the oil pan mating surfaces.

3. Apply liquid gasket, P/N 08717-0004, 08718-0001,

08718-0002, 08718-0003, or 08718-009, evenly to
the oil pan mating surface of the engine block.

NOTE: Do not install components if too much time
has passed after applying the liquid gasket (for P/N
08718-0002, no more than 4 minutes, for all others,
no more than 5 minutes). Instead, remove the old
residue and reapply the liquid gasket.

4. Install the oil pan on the engine block.

Apply liquid gasket
along the broken line.
