Valve Guide Installed Height
Intake:

21.20

22.20 mm (0.835

0.874 in.)

Exhaust:

20.60

21.60 mm (0.811

0.850 in.)

6-43

07742-0010100

A

B

07HAH-PJ7A100

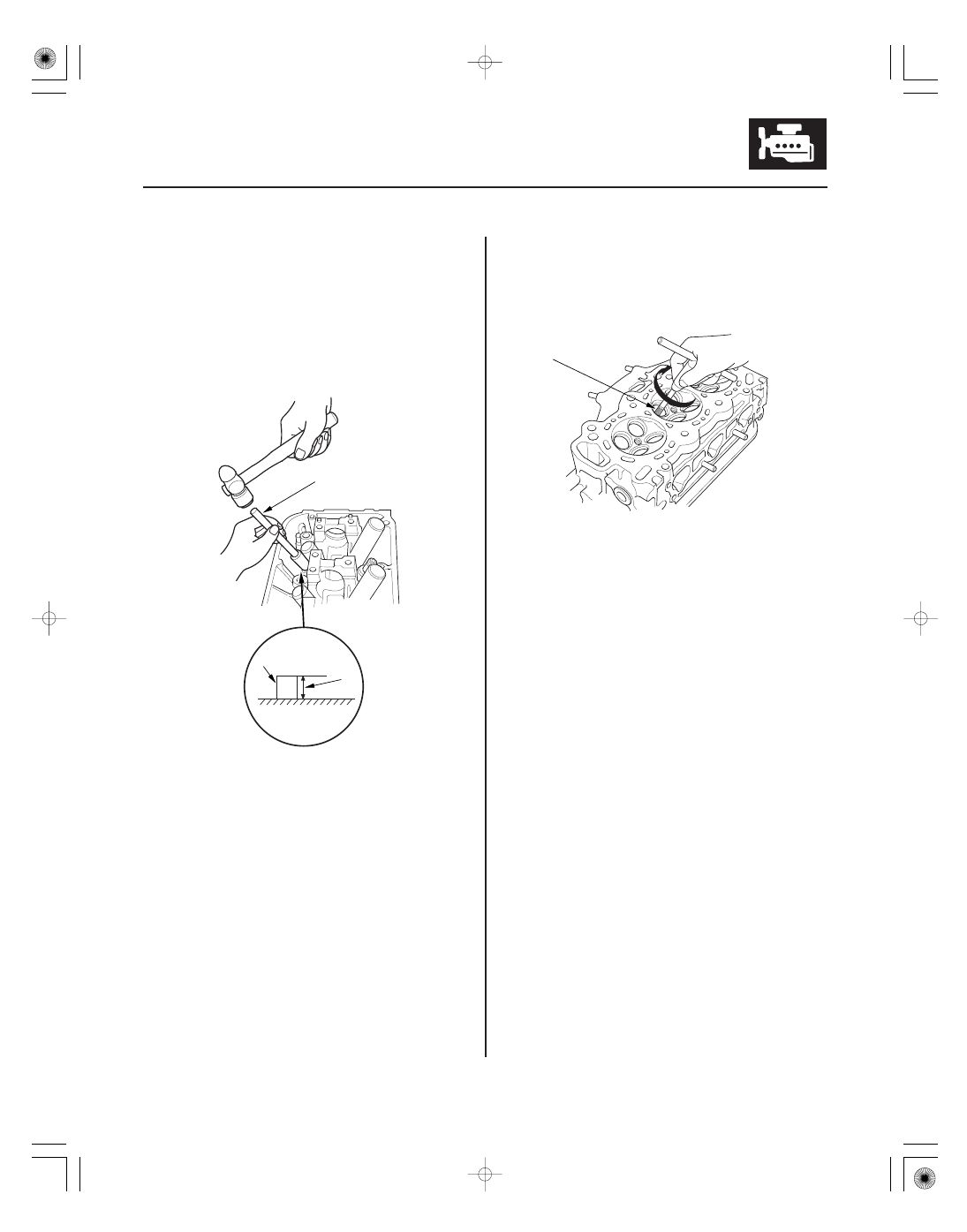

9. Apply a thin coat of new engine oil to the outside of

the new valve guide. Install the valve guide from
the camshaft side of the head; use the valve guide
driver to drive the guide to the specified installed
height (A) of the guide (B). If you have all 12 guides
to do, you may have to reheat the head.

10. Coat both the reamer and the valve guide with

cutting oil.

11. Rotate the reamer clockwise the full length of the

valve guide bore.

12. Continue to rotate the reamer clockwise while

drawing it from the bore.

13. Thoroughly wash the guide in detergent and water

to remove any cutting residue.

14. Check the clearance with a valve (see page 6-41).

Verify that a valve slides in the intake and exhaust
valve guides without sticking.

０１

０２

０３

ＳＪＣ８Ａ００Ａ１４６８０２６３０４１ＬＢＡＴ００

−

−

Valve Seat Width
Standard (New): 1.25

1.55 mm (0.049

0.061 in.)

Service Limit:

2.00 mm (0.079 in.)

6-44

Cylinder Head

Valve Seat Reconditioning

60 ° (exhaust seat)

30 °

45 °

67.5 ° (intake seat)

B

A

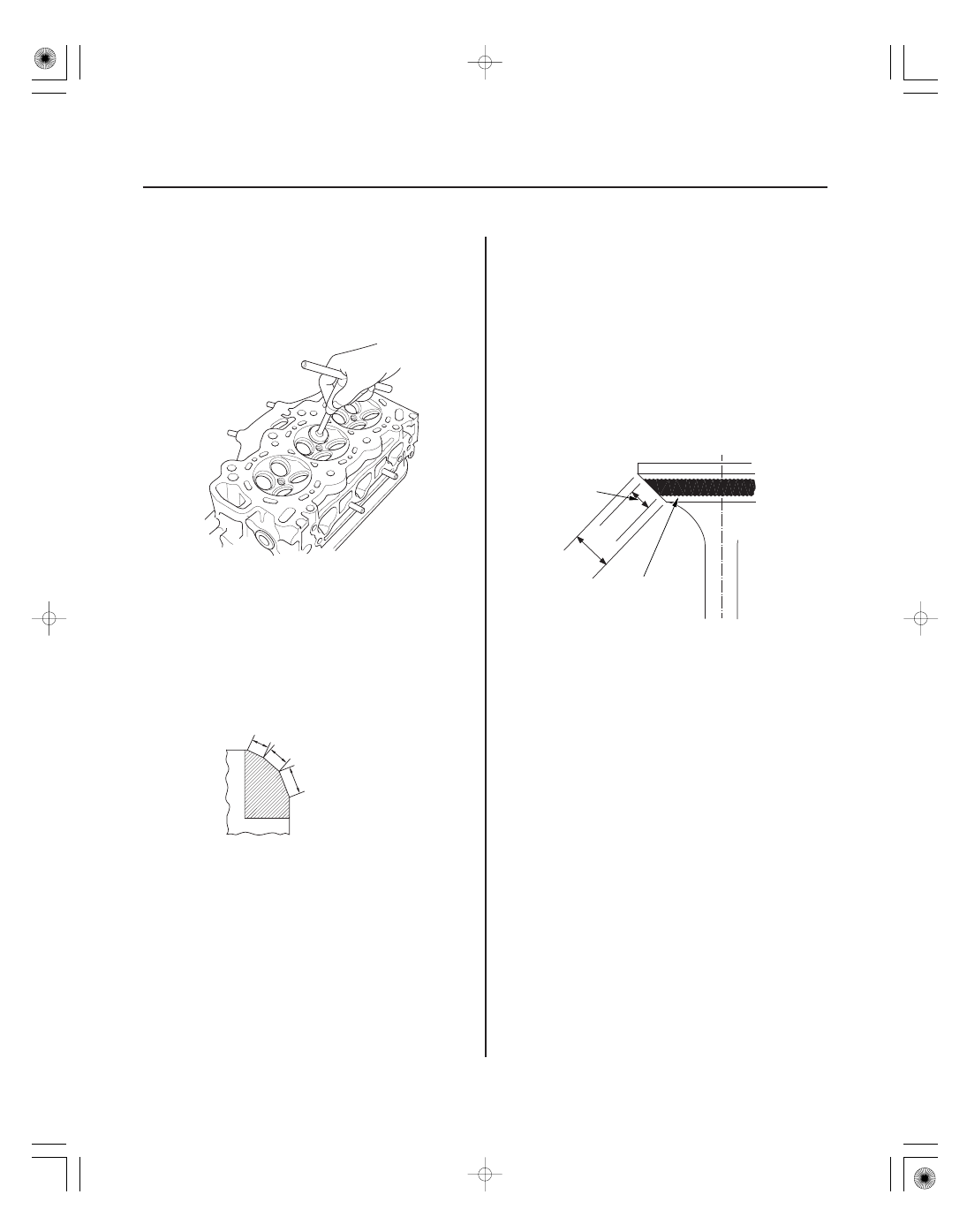

1. Inspect valve stem-to-guide clearance (see page

6-41). If the valve guides are worn, replace them
(see page 6-42) before cutting the valve seats.

2. Renew the valve seats in the cylinder head using a

valve seat cutter.

3. Carefully cut a 45 ° seat, removing only enough

material to ensure a smooth and concentric seat.

4. Bevel the upper edge of the seat with the 30 ° cutter

and the lower edge of the seat with the 67.5 ° cutter
(intake seat) or the 60 ° cutter (exhaust seat). Check
the width of the seat and adjust accordingly.

5. Make one more very light pass with the 45 ° cutter

to remove any possible burrs caused by the other
cutters.

6. After resurfacing the seat, inspect it for even valve

seating. Apply Prussian Blue compound (A) to the
valve face. Insert the valve in its original location in
the head, then lift it and snap it closed against the
seat several times.

7. The actual valve seating surface (B), as shown by

the blue compound, should be centered on the seat.

• If it is too high (closer to the valve stem), you

must make a second cut with the 67.5 ° cutter
(intake seat) or the 60 ° cutter (exhaust seat) to
move it down, then one more cut with the 45 °
cutter to restore seat width.

• If it is too low (closer to the valve edge), you must

make a second cut with the 30 ° cutter to move it
up, then one more cut with the 45 ° cutter to
restore seat width.

NOTE: The final cut should always be made with
the 45 ° cutter.

０４

−

−

−

−

Intake Valve Stem Installed Height
Standard (New): 46.75

47.55 mm

(1.841

1.872 in.)

Service Limit:

47.80 mm (1.882 in.)

Exhaust Valve Stem Installed Height
Standard (New): 46.68

47.48 mm

(1.838

1.869 in.)

Service Limit:

47.73 mm (1.879 in.)

6-45

A

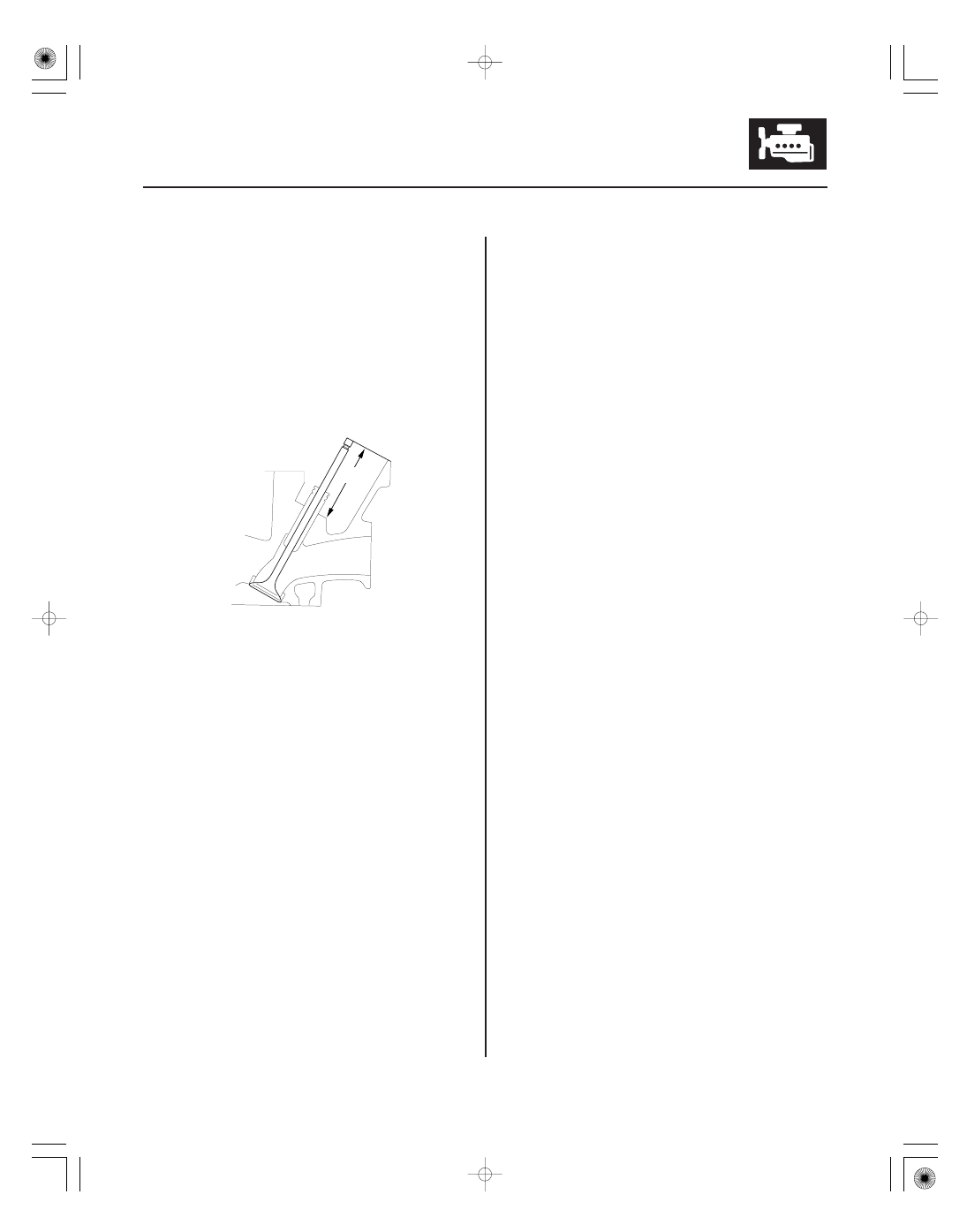

8. Insert the intake and exhaust valves in the head,

and measure the valve stem installed height (A).

9. If the valve stem installed height is over the service

limit, replace the valve and recheck. If it is still over
the service limit, replace the cylinder head; the
valve seat in the head is too deep.

０１

０２

０３

ＳＪＣ８Ａ００Ａ１４６８０２０００００ＫＣＡＴ００

Special Tools Required

6-46

Cylinder Head

Valve, Spring, and Valve Seal Installation

F

D

E

C

A

B
07PAD-0010000

F

D

E

C

F

D

E

C

07757-PJ1010A

A

• Stem seal driver 07PAD-0010000
• Valve spring compressor attachment

07757-PJ1010A

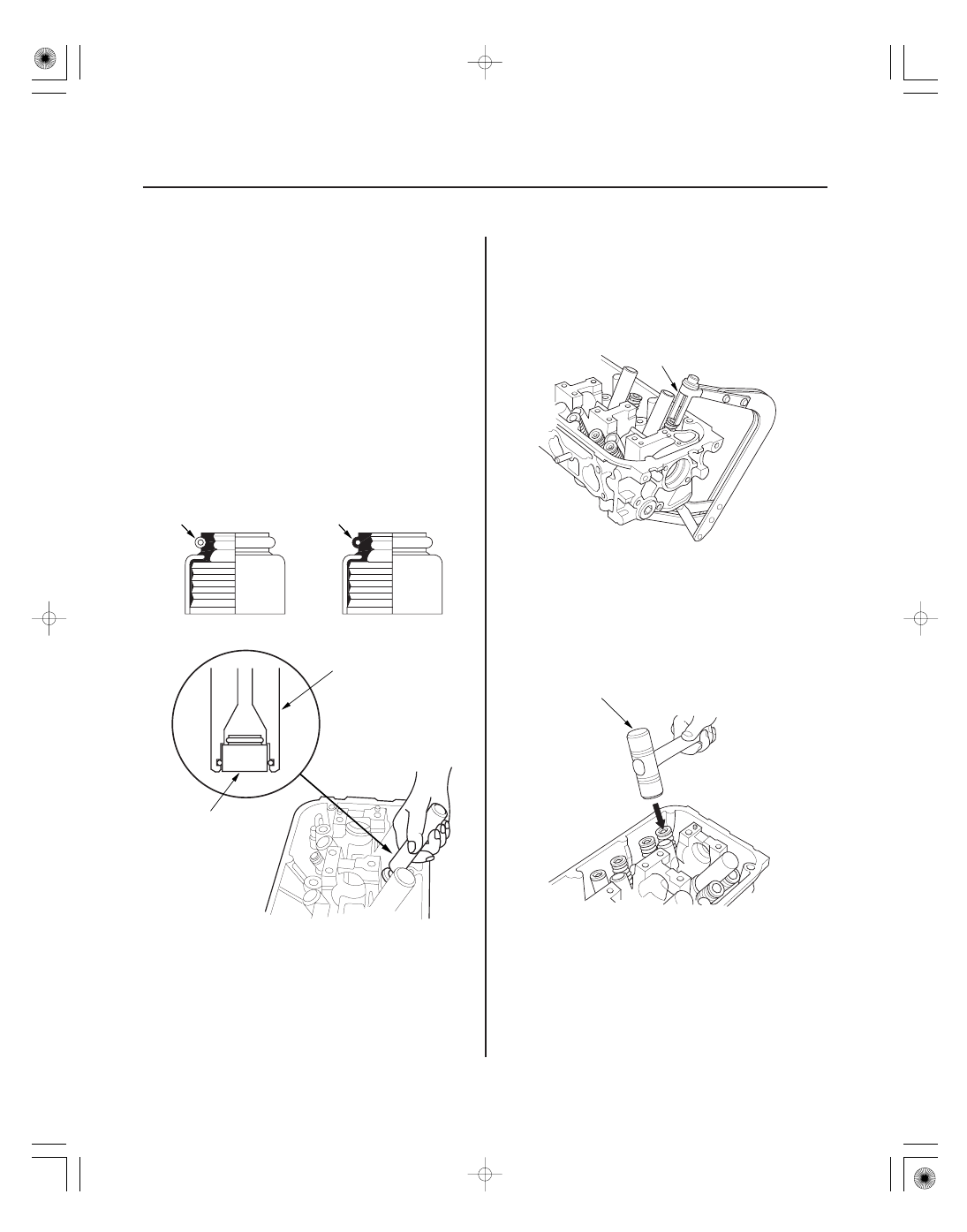

1. Coat the valve stems with new engine oil. Install

the valves in the valve guides.

2. Check that the valves move up and down smoothly.

3. Install the spring seats on the cylinder head.

4. Install the new valve seals (A) using the stem seal

driver (B).

NOTE: Exhaust valve seals (C) have a black spring
(D) and intake valve seals (E) have a white spring
(F); they are not interchangeable.

5. Install the valve spring and valve retainer. Place the

end of the valve spring with closely wound coils
toward the cylinder head.

6. Install the valve spring compressor attachment and

valve spring compressor. Compress the spring and
install the valve cotters.

7. Remove the valve spring compressor and valve

spring compressor attachment.

8. Lightly tap the end of each valve stem two or three

times with a plastic mallet (A) to ensure proper
seating of the valve and valve cotters. Tap the valve
stem only along its axis so you do not bend the
stem.

NOTE: Use 5.5 mm side.
