Honda Ridgeline. Manual - part 37

０１

０２

０３

ＳＪＣ８Ａ００Ａ１４６８０３５１５１１ＭＡＡＴ００

−

−

−

−

Intake Rocker Arm-to-Shaft Clearance
Standard (New):

0.026

0.067 mm

(0.0010

0.0026 in.)

Service Limit:

0.067 mm (0.0026 in.)

Exhaust Rocker Arm-to-Shaft Clearance
Standard (New):

0.026

0.077 mm

(0.0010

0.0030 in.)

Service Limit:

0.077 mm (0.0030 in.)

6-35

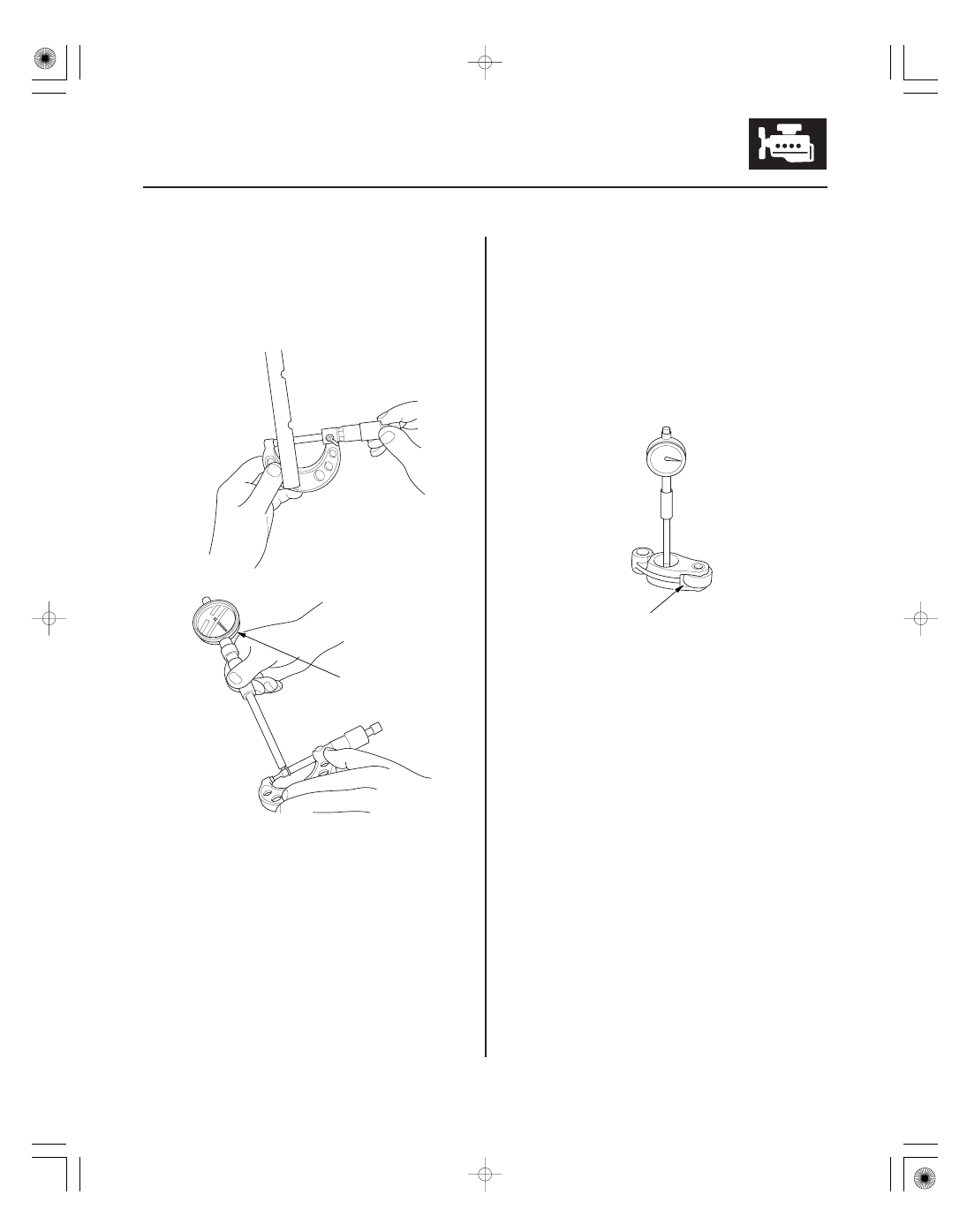

Rocker Arm and Shaft Inspection

A

1. Remove the rocker arm assembly (see page 6-33).

2. Disassemble the rocker arm assembly (see page

6-34).

3. Measure the diameter of the shaft at the first rocker

location.

4. Zero the gauge (A) to the shaft diameter.

5. Measure the inside diameter of the rocker arm, and

check it for an out-of-round condition.

6. Repeat for all rockers and both shafts. If the

clearance is over the limit, replace the rocker shaft
and all over-tolerance rocker arms. If any intake
rocker arm needs replacement, replace all three
rocker arms in that set (primary, mid, and
secondary).

(cont’d)

Inspect rocker arm
face for wear.

０４

VTEC Rocker Arms

6-36

Cylinder Head

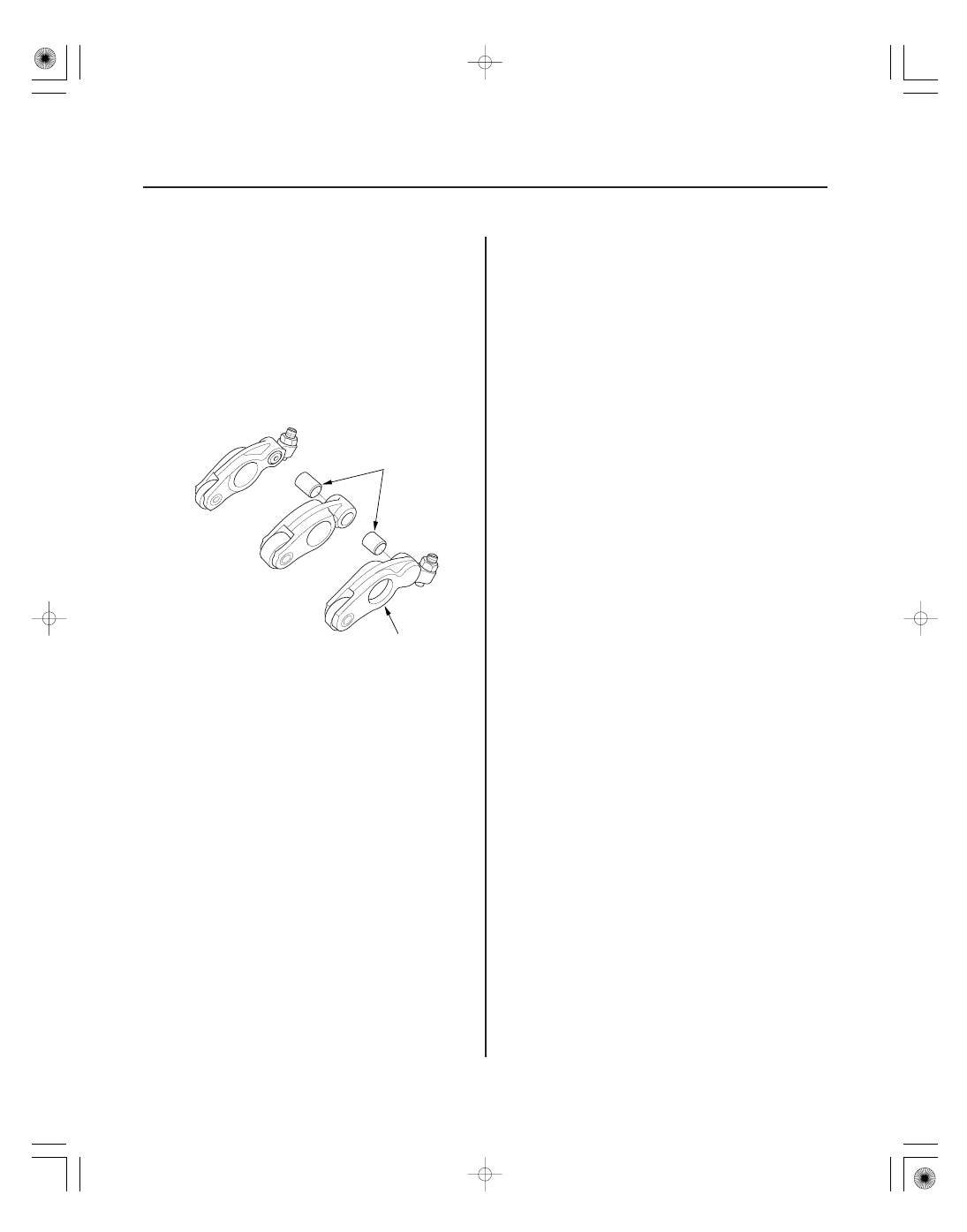

Rocker Arm and Shaft Inspection (cont’d)

B

A

7. Inspect the rocker arm synchronizing pistons (A).

Push them manually. If they do not move smoothly,
replace the rocker arm set.

NOTE:

• Apply new engine oil to the pistons when

reassembling.

• When reassembling the primary rocker arm (B),

carefully apply air pressure to the oil passage of
the rocker arm.

8. Reassemble the rocker arm assembly (see page

6-34).

9. Install the rocker arm assembly (see page 6-47).

０１

０２

０３

ＳＪＣ８Ａ００Ａ１４６１６７０００００ＭＡＡＴ００

−

−

Specified Torque
8 x 1.25 mm:

24 N·m (2.4 kgf·m, 17 lbf·ft)

Camshaft End Play
Standard (New):

0.05

0.20 mm

(0.002

0.008 in.)

Service Limit:

0.20 mm (0.008 in.)

6-37

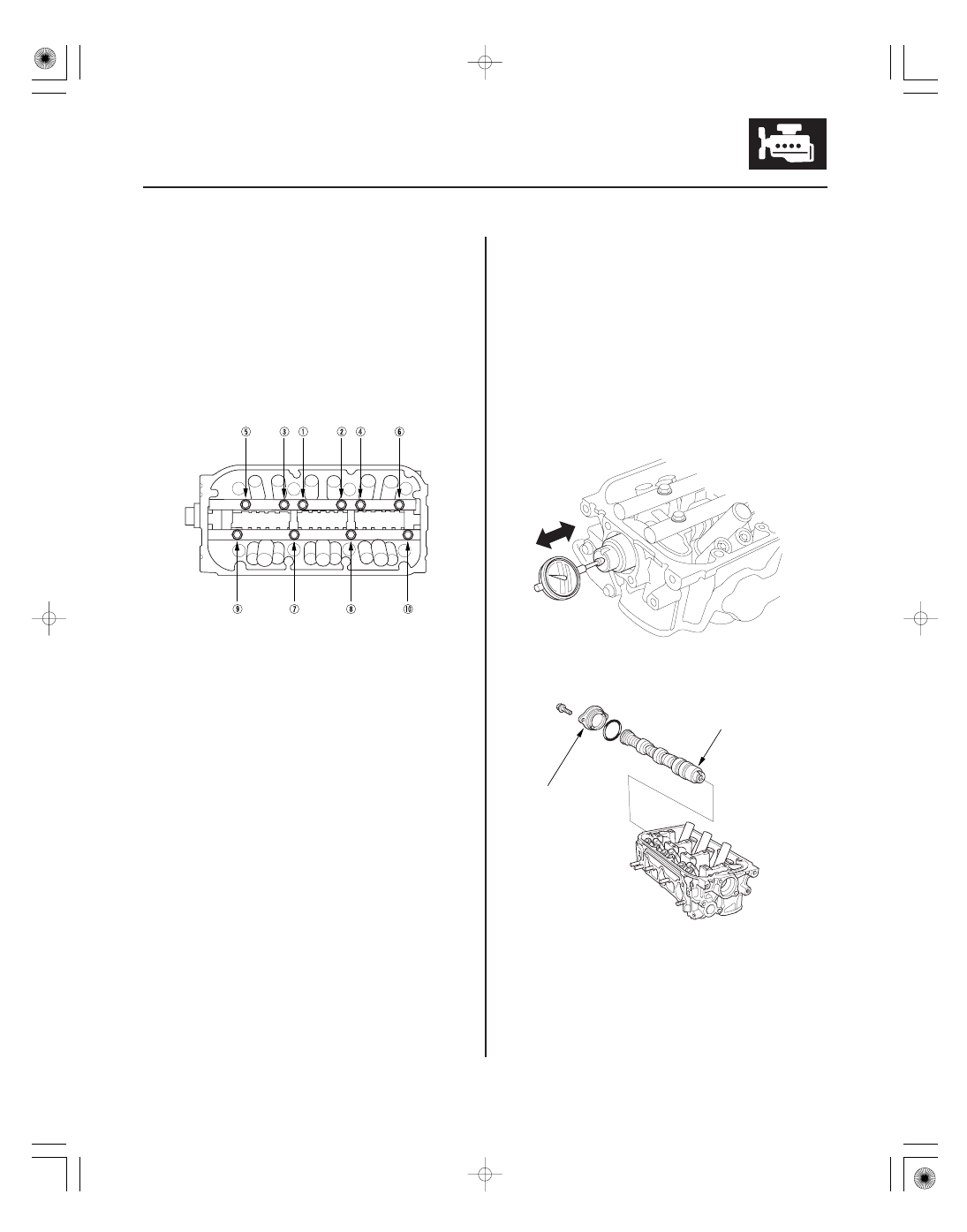

Camshaft Inspection

A

B

1. Remove the cylinder head (see page 6-28).

2. Remove the rocker arms (see page 6-33).

3. Put the rocker shafts on the cylinder head, then

torque the bolts in sequence.

NOTE: Apply new engine oil to the threads and
flange of the exhaust rocker shaft mounting bolts.

4. Seat the camshaft by pushing it toward the rear of

the cylinder head.

5. Zero the dial indicator against the end of the

camshaft. Push the camshaft back and forth and
read the end play. If the end play is beyond the
service limit, replace the thrust cover and recheck.
If it is still beyond the service limit, replace the
camshaft.

6. Remove the camshaft thrust cover (A), then pull out

the camshaft (B).

(cont’d)

０４

０５

０６

−

−

Camshaft-to-Holder Oil Clearance
Standard (New):

0.050

0.089 mm

(0.0020

0.0035 in.)

Service Limit:

0.15 mm (0.006 in.)

6-38

Cylinder Head

Camshaft Inspection (cont’d)

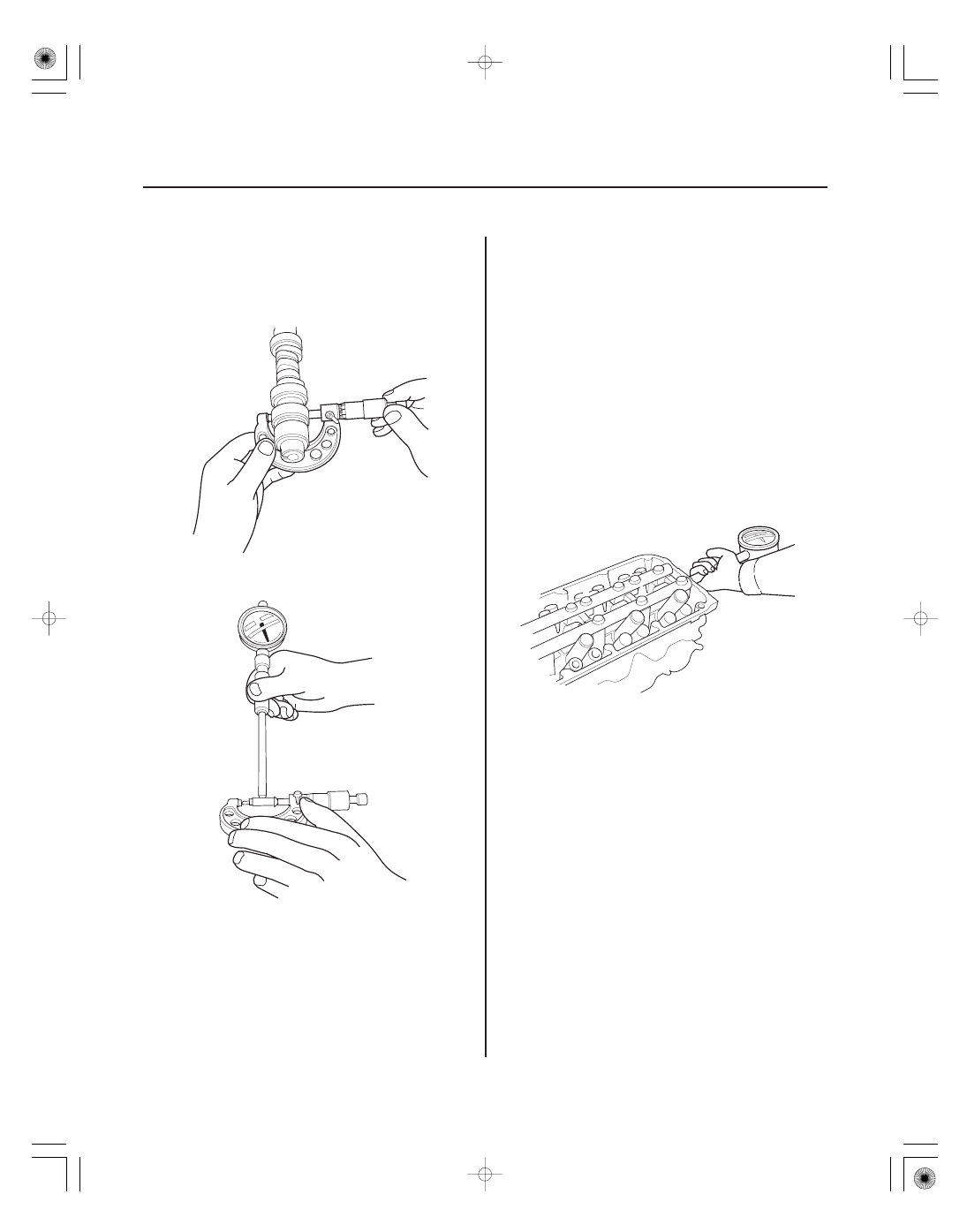

7. Wipe the camshaft clean, then inspect the lift

ramps. Replace the camshaft if any lobes are pitted,
scored, or excessively worn.

8. Measure the diameter of each camshaft journal.

9. Zero the gauge to the journal diameter.

10. Clean the camshaft bearing surfaces in the cylinder

head. Measure the inside diameter of each
camshaft bearing surface, and check for an out-of-
round condition.

• If the camshaft-to-holder clearance is within

limits, go to step 12.

• If the camshaft-to-holder clearance is beyond the

service limit and the camshaft has been replaced,
replace the cylinder head.

• If the camshaft-to-holder clearance is beyond the

service limit and the camshaft has not been
replaced, go to step 11.
