Front

6-31

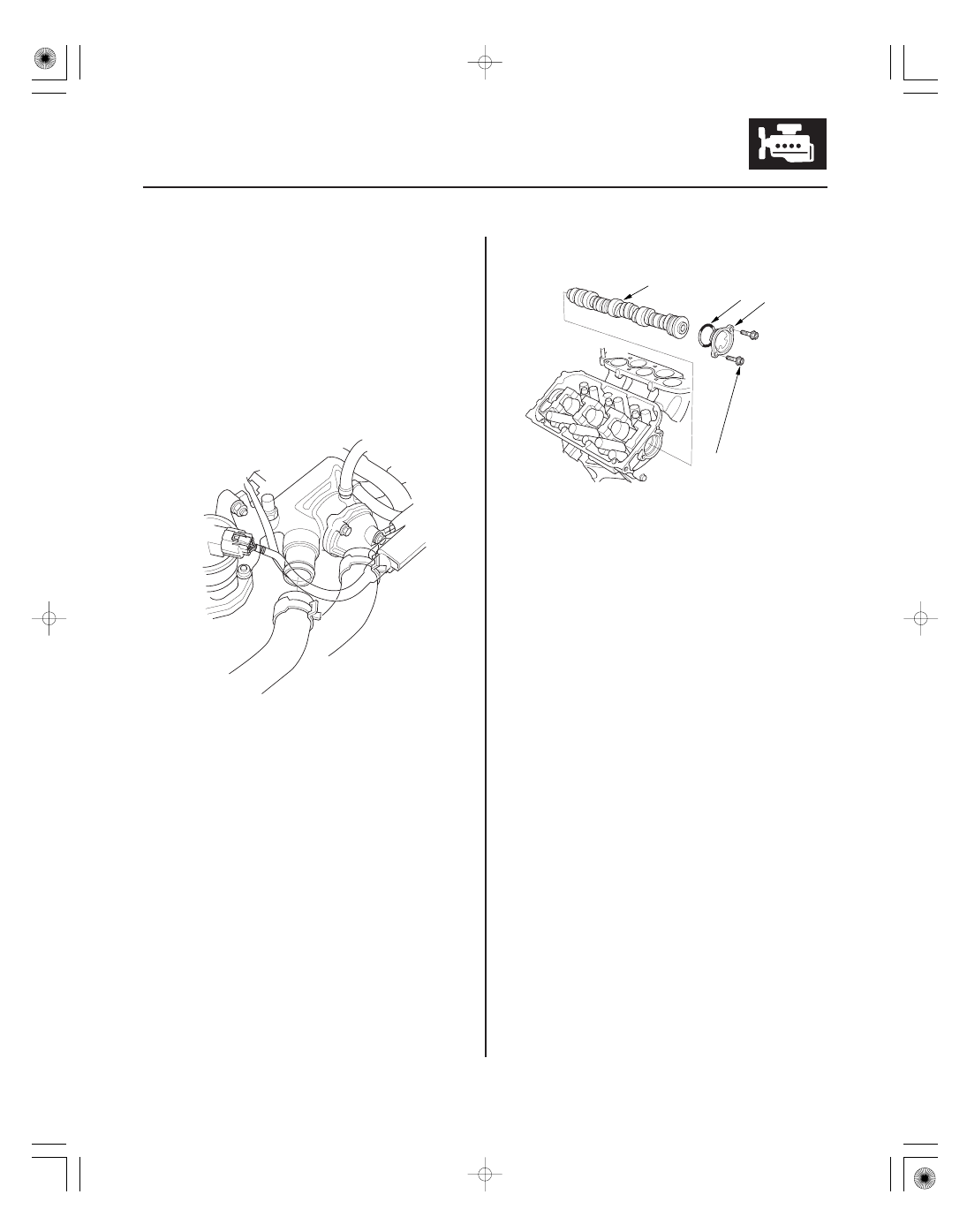

Camshaft Replacement

B

C

A

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

1. Make sure you have the anti-theft codes for the

audio system and navigation system (if equipped).

2. Disconnect the negative cable from the battery,

then disconnect the positive cable.

3. Remove the battery and battery base.

4. Drain the engine coolant (see page 10-6).

5. Remove the upper radiator hose.

6. Remove the exhaust gas recirculation (EGR) valve

(see page 11-342).

7. Remove the timing belt (see page 6-13).

8. Remove the rocker arm assembly (see page 6-33).

9. Remove the front camshaft pulley.

10. Remove the thrust cover (A), then remove the

camshaft (B).

11. Install the camshaft in the reverse order of removal.

Always use a new O-ring (C). Apply new engine oil
to the journals and cam lobes.

12. Apply new engine oil to the threads of the camshaft

pulley mounting bolt, then install the front
camshaft pulley (see step 11 on page 6-48).

13. Install the rocker arm assembly, then tighten the

mounting bolts (see step 6 on page 6-47).

14. Install the timing belt (see page 6-16).

15. Adjust the valve clearance (see page 6-8).

16. Install the upper radiator hose.

17.

18. Fill the radiator with engine coolant and bleed the

air out from the system (see step 9 on page 10-7).

19. Do the crankshaft position (CKP) pattern clear/CKP

pattern learn procedure (see page 11-4).

20. Do the power window control unit reset procedure

(see page 22-209).

21. Enter the anti-theft codes for the audio system and

navigation system (if equipped).

22. Set the clock (on vehicles without navigation).

(cont’d)

Install the battery and battery base. Clean the
battery posts and cable terminals, then assemble
them and apply grease to prevent corrosion.

０３

０４

Rear

6-32

Cylinder Head

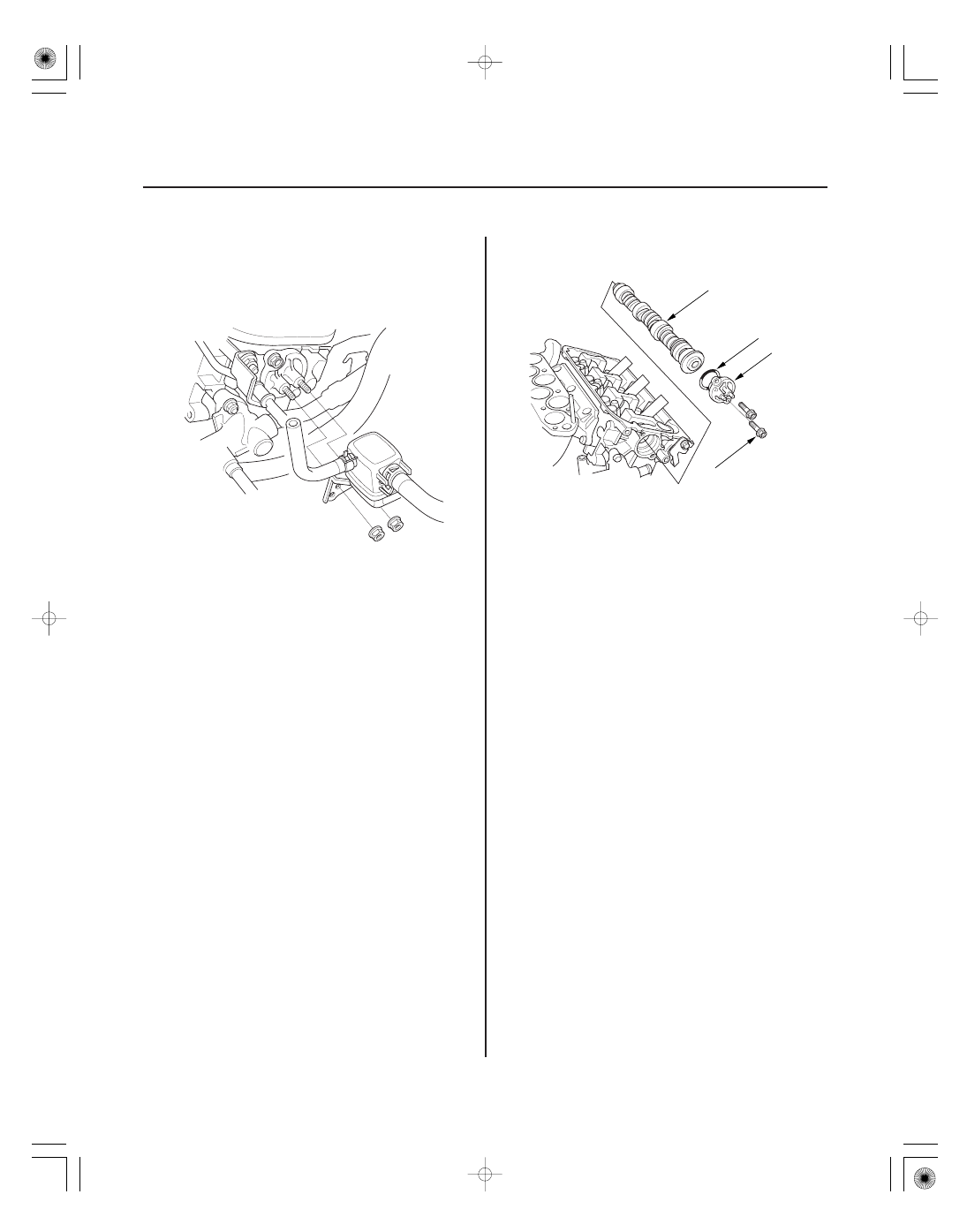

Camshaft Replacement (cont’d)

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

A

B

C

1. Remove the intake manifold (see page 9-3).

2. Remove the purge joint.

3. Remove the brake lines from the master cylinder

(see page 19-17).

4. Remove the timing belt (see page 6-13).

5. Remove the rocker arm assembly (see page 6-33).

6. Remove the rear camshaft pulley.

7. Remove the thrust cover (A), then remove the

camshaft (B).

8. Install the camshaft in the reverse order of removal.

Always use a new O-ring (C). Apply new engine oil
to the journals and cam lobes.

9. Apply new engine oil to the threads of the camshaft

pulley mounting bolt, then install the rear camshaft
pulley (see step 11 on page 6-48).

10. Install the rocker arm assembly, then tighten the

mounting bolts (see step 6 on page 6-47).

11. Install the timing belt (see page 6-16).

12. Adjust the valve clearance (see page 6-8).

13. Install the brake lines (see page 19-17) and do the

brake system bleeding procedure (see page 19-9).

14. Do the CKP pattern clear/CKP pattern learn

procedure (see page 11-4).

０１

０２

ＳＪＣ８Ａ００Ａ１４６０００１７８０１ＭＡＡＴ０１

０１

０２

ＳＪＣ８Ａ００Ａ１４６６６３０００００ＫＡＡＴ０２

−

−

Cylinder Head Height
Standard (New):

120.95

121.05 mm

(4.762

4.766 in.)

6-33

6-33

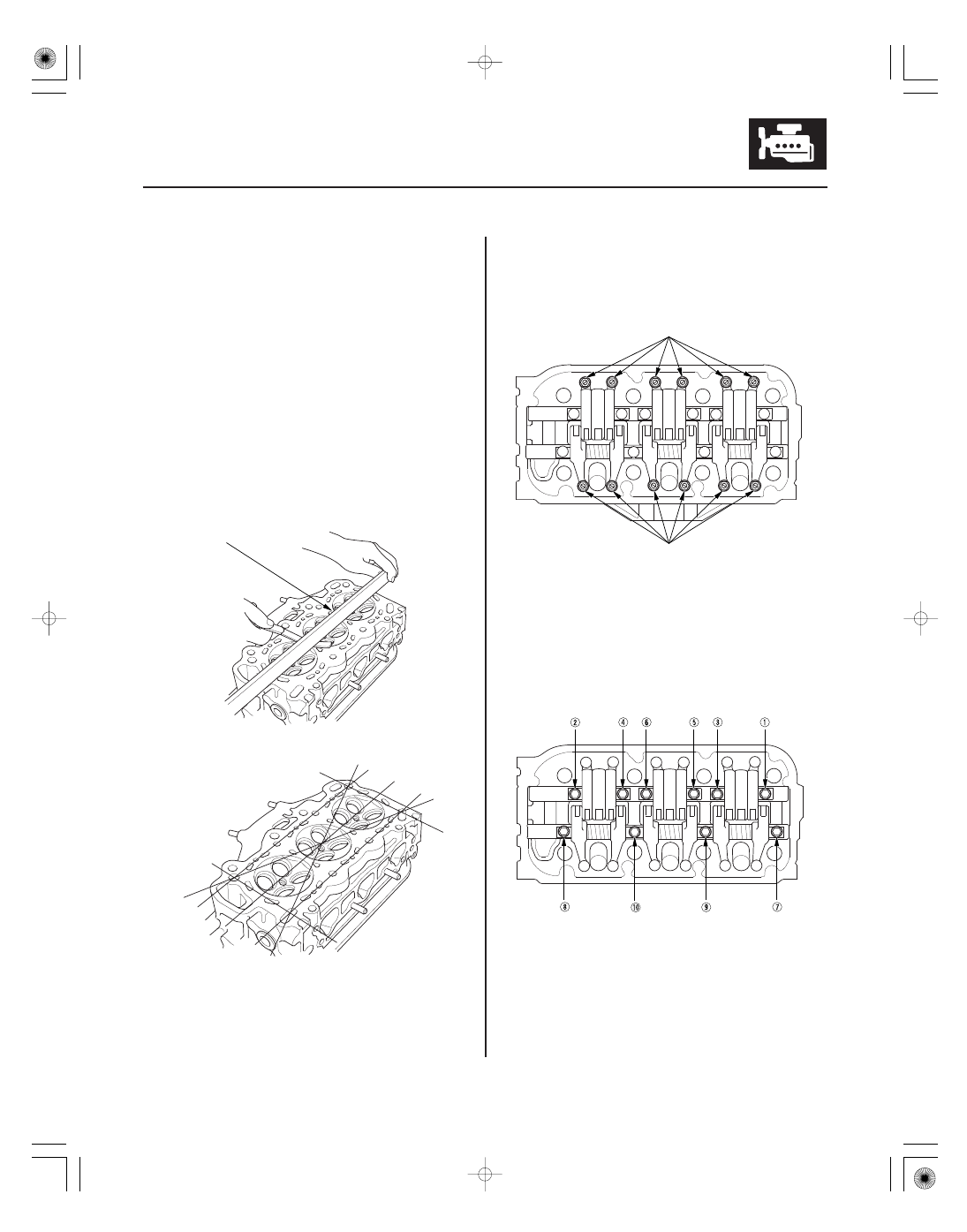

Cylinder Head Inspection for
Warpage

Rocker Arm Assembly Removal

PRECISION STRAIGHT EDGE

A

A

1. Remove the cylinder head (see page 6-28).

2. Inspect the camshaft (see page 6-37).

3. Check the cylinder head for warpage. Measure

along the edges, and three ways across the center.

• If warpage is less than 0.05 mm (0.002 in.),

cylinder head resurfacing is not required.

• If warpage is between 0.05 mm (0.002 in.) and

0.2 mm (0.008 in.), resurface the cylinder head.

• Maximum resurface limit is 0.2 mm (0.008 in.)

based on a height of 121 mm (4.76 in.).

1. Remove the intake manifold (see page 9-3).

2. Remove the cylinder head cover (see page 6-25).

3. Loosen the locknuts and adjusting screws (A).

4. Remove the bolts and the rocker arm assembly.

–1 Loosen the rocker shaft mounting bolts two

turns at a time in sequence, to prevent
damaging the valves or rocker arm assembly.

–2 When removing the rocker arm assembly, do

not remove the rocker shaft mounting bolts.
The bolts will keep the springs and the rocker
arms on the shafts.

０１

ＳＪＣ８Ａ００Ａ１４６８０３５１５１１ＭＦＡＴ００

6-34

Cylinder Head

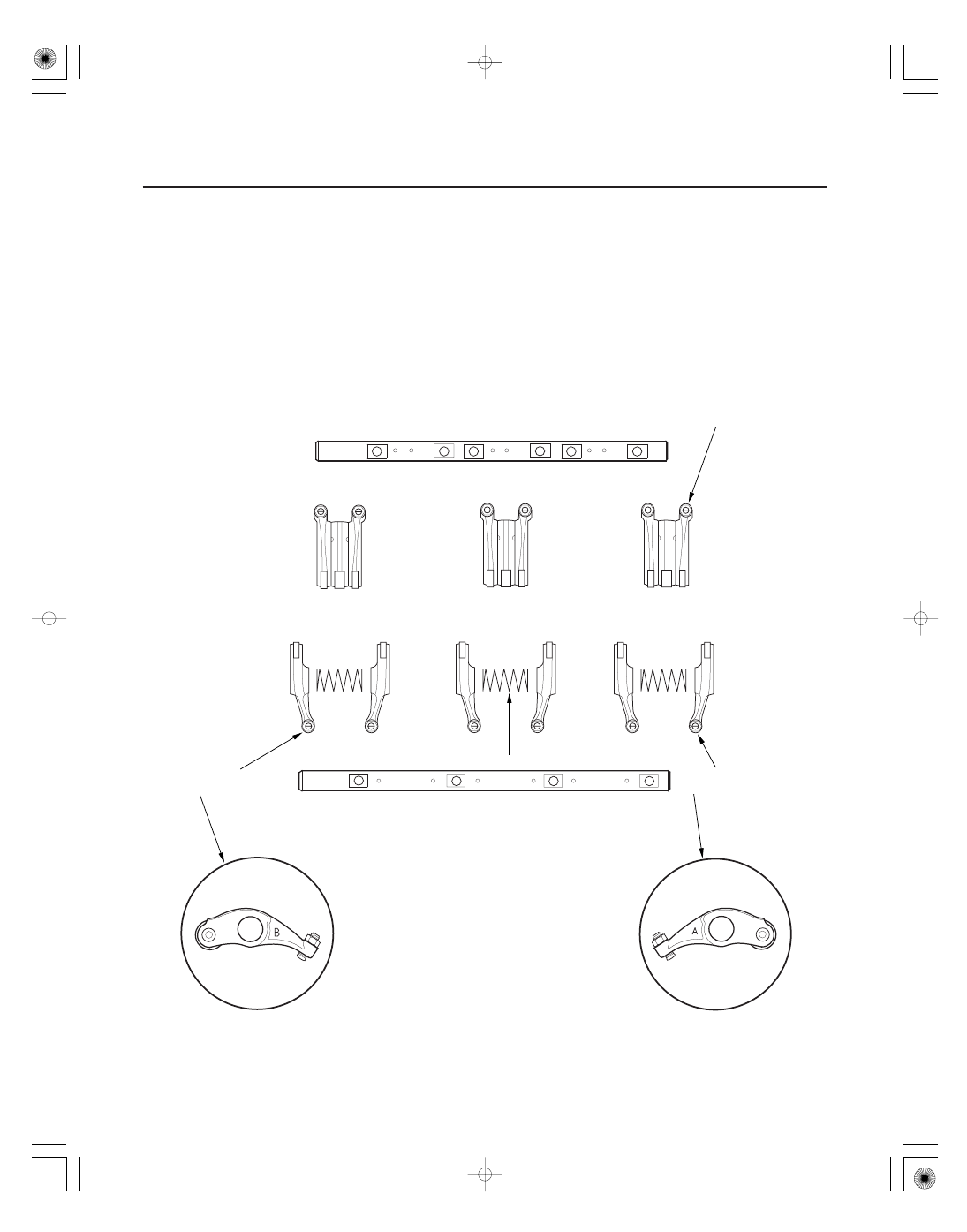

Rocker Arm and Shaft Disassembly/Reassembly

INTAKE ROCKER SHAFT

INTAKE ROCKER
ARM ASSEMBLY

SPRING

EXHAUST ROCKER
ARM B

EXHAUST ROCKER
ARM A

EXHAUST ROCKER SHAFT

A

B

A

B

NOTE:

• Identify parts as they are removed so they can be reinstalled in their original locations.
• Inspect the rocker shafts and rocker arms (see page 6-35).
• If reused, the rocker arms must be installed in their original location.
• When removing or installing the rocker arm assembly, do not remove the rocker shaft mounting bolts. The bolts will

keep the springs and rocker arms on the shaft.

• Bundle the intake rocker arms with rubber bands to keep them together as a set.
• Prior to reassembling, clean all the parts in solvent, dry them and apply new engine oil to any contact points.
• When replacing the intake rocker arm assembly, remove the fastening hardwares from the new intake rocker arm

assembly.

Letter B is stamped
on rocker arm.

Letter A is stamped
on rocker arm.
