Honda Ridgeline. Manual - part 35

０３

０４

０５

Rear

6-27

B

C

A
6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

B

C

A

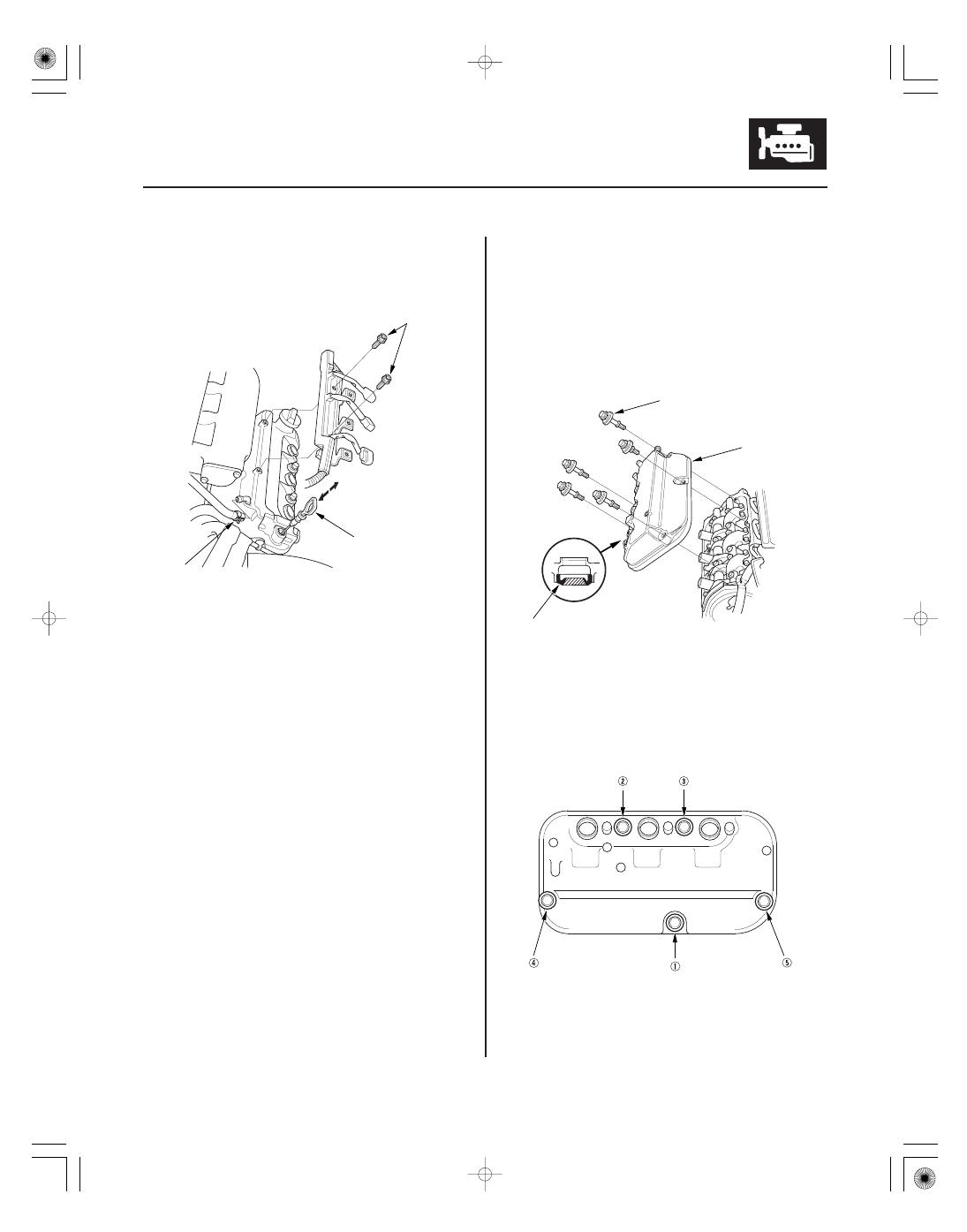

7. Tighten the two bolts (A) securing the harness

holder.

8. Install the dipstick (B) and positive crankcase

ventilation (PCV) hose (C).

9. Install the three ignition coils to the front cylinder

head (see page 4-19).

1. Check the spark plug seals for damage. If the seal is

damaged, replace it.

2. Clean the head cover contacting surfaces with a

shop towel.

3. Set the spark plug seals (A) on the spark plug tubes,

then install the cylinder head cover (B).

4. Visually check the spark plug seals for damage.

5. Inspect the cover washers (C). Replace any washer

that is damaged or deteriorated.

6. Tighten the bolts in three steps. In the final step

torque all bolts, in sequence, 12 N·m
(1.2 kgf·m, 8.7 lbf·ft).

(cont’d)

０６

０１

ＳＪＣ８Ａ００Ａ１４６００００００００ＫＡＡＴ００

6-28

6-28

Cylinder Head

Cylinder Head Cover Installation
(cont’d)

Cylinder Head Removal

A

B

D
6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

C
6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

A

B

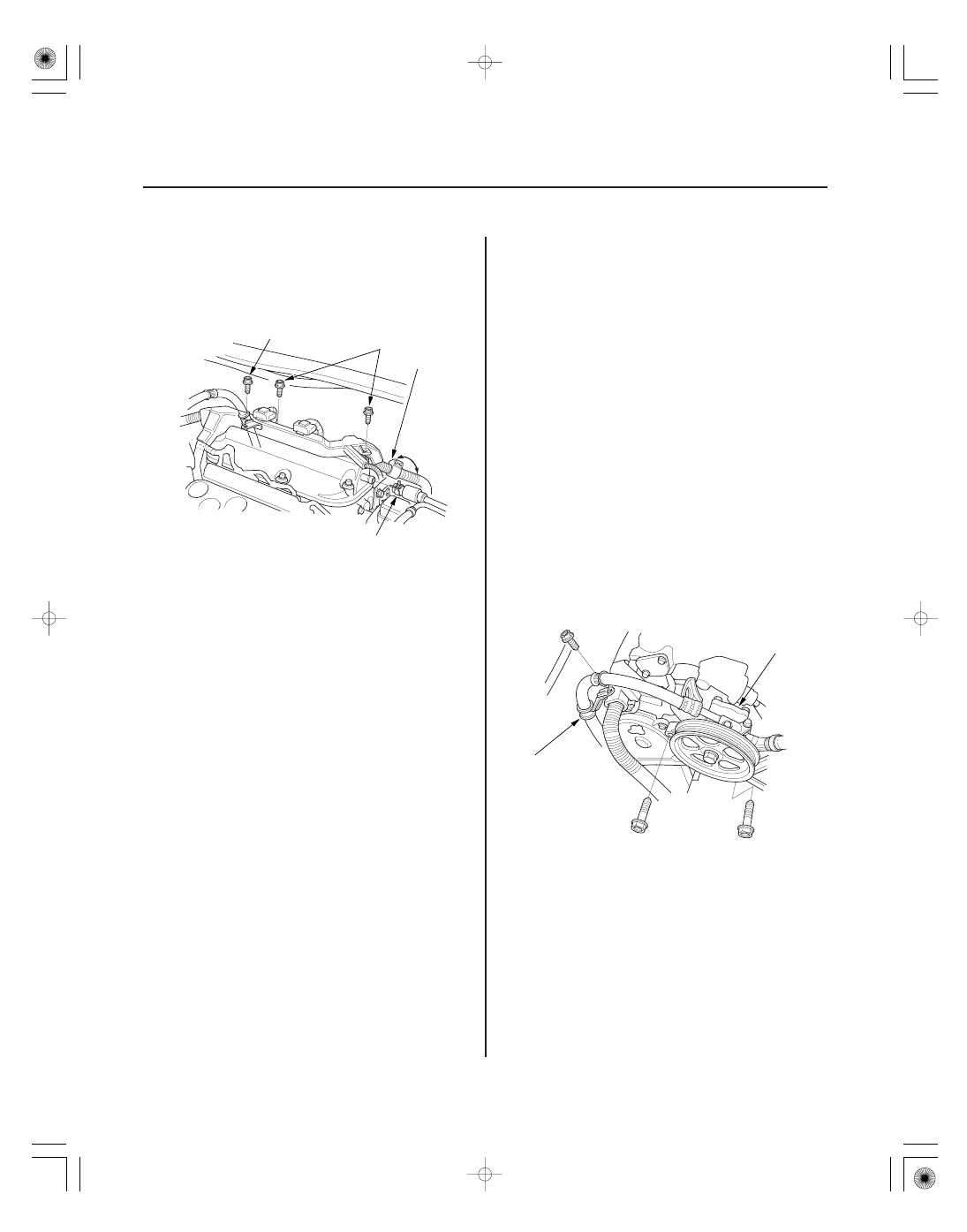

7. Install the breather hose (A) and harness clamp (B).

8. Tighten the two bolts (C) securing the harness

holder.

9. Tighten the bolt (D) securing the power steering

hose bracket.

10. Install the three ignition coils to the rear cylinder

head (see page 4-19).

11. Install the intake manifold (see page 9-5).

NOTE:

• Use fender covers to avoid damaging painted

surfaces.

• To avoid damage, unplug the wiring connectors

carefully while holding the connector portion.

• To avoid damaging the cylinder head, wait until the

engine coolant temperature drops below 100 °F
(38 °C) before loosening the cylinder head bolts.

• Mark all wiring and hoses to avoid misconnection.

Also, be sure that they do not contact other wiring or
hoses, or interfere with other parts.

1. Make sure you have the anti-theft codes for the

audio system and navigation system (if equipped).

2. Relieve the fuel pressure (see page 11-286).

3. Disconnect the battery negative cable from the

battery.

4. Drain the engine coolant (see page 10-6).

5. Remove the drive belt (see page 4-31).

6. Remove the power steering (P/S) pump (A), and P/S

hose clamp (B).

＊０１

０３

０４

6-29

A

B

A

B

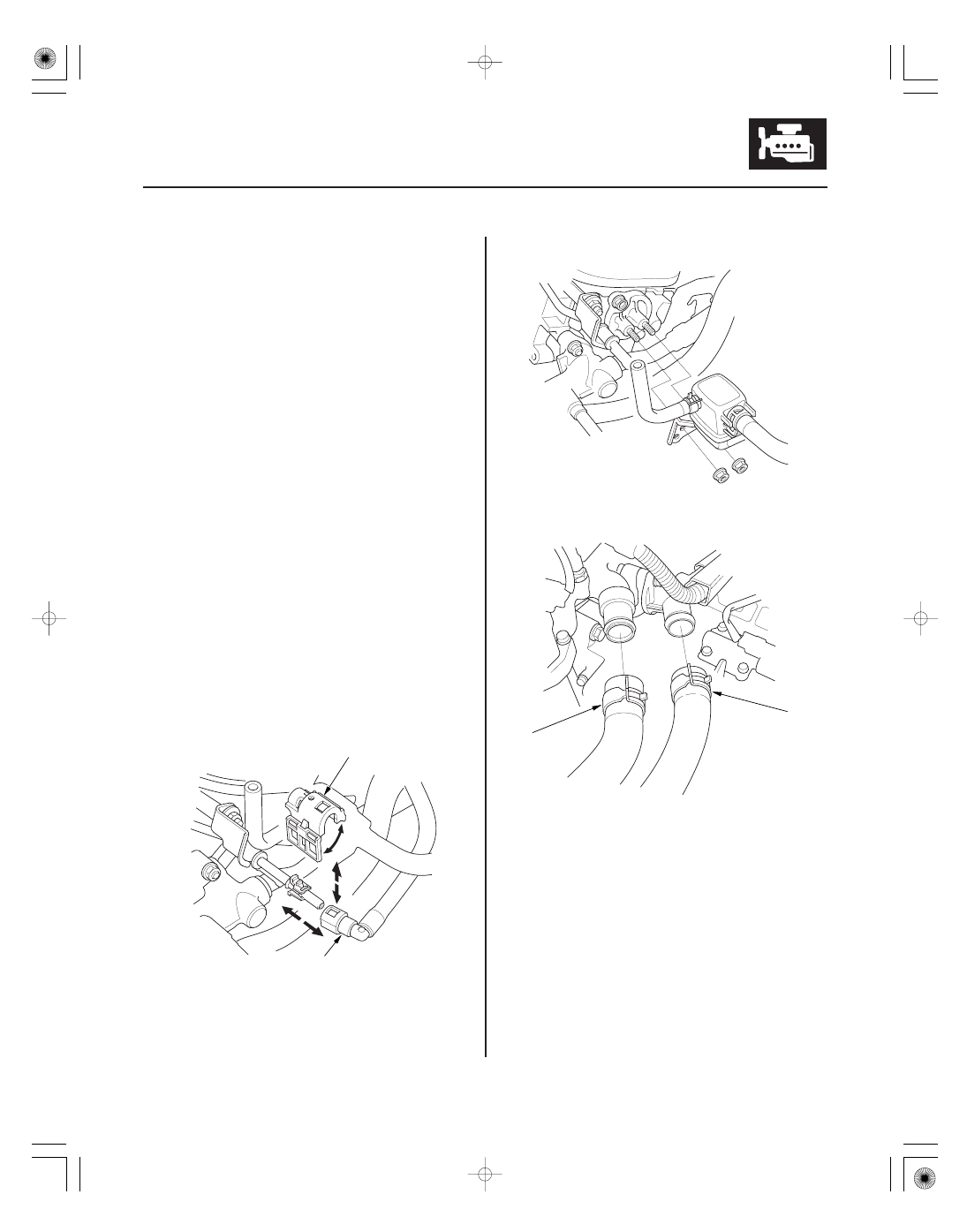

7. Remove the alternator (see page 4-34).

8. Remove the timing belt (see page 6-13).

9. Remove the intake manifold (see page 9-3).

10. Remove the six ignition coils (see page 4-19).

11. Remove the engine wire harness connectors and

wire harness clamps from the cylinder head.

• Six injector connectors
• Engine coolant temperature (ECT) sensor 1

connector

• Engine coolant temperature (ECT) sensor 2

connector

• Crankshaft position (CKP) sensor connector
• Exhaust gas recirculation (EGR) valve connector
• Rocker arm oil control solenoid (VTEC solenoid

valve) connector

• Rocker arm oil pressure switch (VTEC oil

pressure switch) connector

• Oil pressure switch connector
• Two air fuel ratio (A/F) sensor connectors
• Two secondary heated oxygen sensor

(secondary HO2S) connectors

12. Remove the front warm up three way catalytic

converter (front WU-TWC) (see page 11-325) and
rear warm up three way catalytic converter (rear
WU-TWC) (see page 11-326).

13. Remove the quick-connect fitting cover (A), then

disconnect the fuel feed hose (B) (see page 11-293).

14. Remove the purge joint.

15. Remove the upper radiator hose (A) and lower

radiator hose (B).

(cont’d)

０５

０６

０７

０８

6-30

Cylinder Head

Cylinder Head Removal (cont’d)

A

B

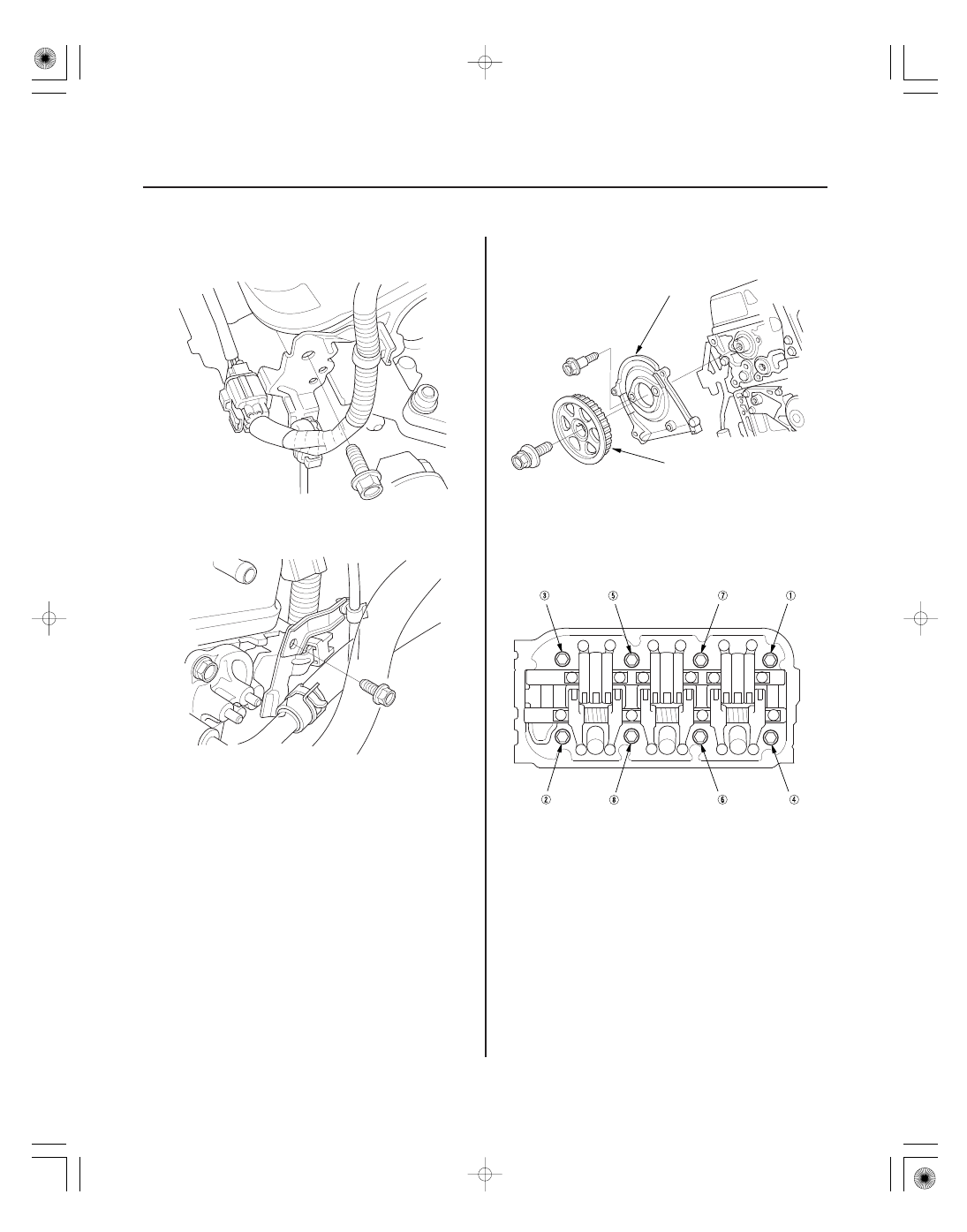

16. Remove the connector bracket from the front

cylinder head.

17. Remove the harness clamp bracket from the rear

cylinder head.

18. Remove the fuel rails (see page 11-197).

19. Remove the water passage (see page 10-9).

20. Remove the front and rear camshaft pulleys (A) and

back covers (B).

21. Remove the cylinder head covers (see page 6-25).

22. Remove the cylinder head bolts. To prevent

warpage, loosen the bolts in sequence 1/3 turn at a
time; repeat the sequence until all bolts are
loosened.

23. Remove the cylinder heads.
