Installation (’99-01 Models)

Installation (’02 Model)

23-383

C

A

B
9.8 N·m (1.0 kgf·m,
7.2 lbf·ft)

B
9.8 N·m (1.0 kgf·m, 7.2 lbf·ft)

C

A

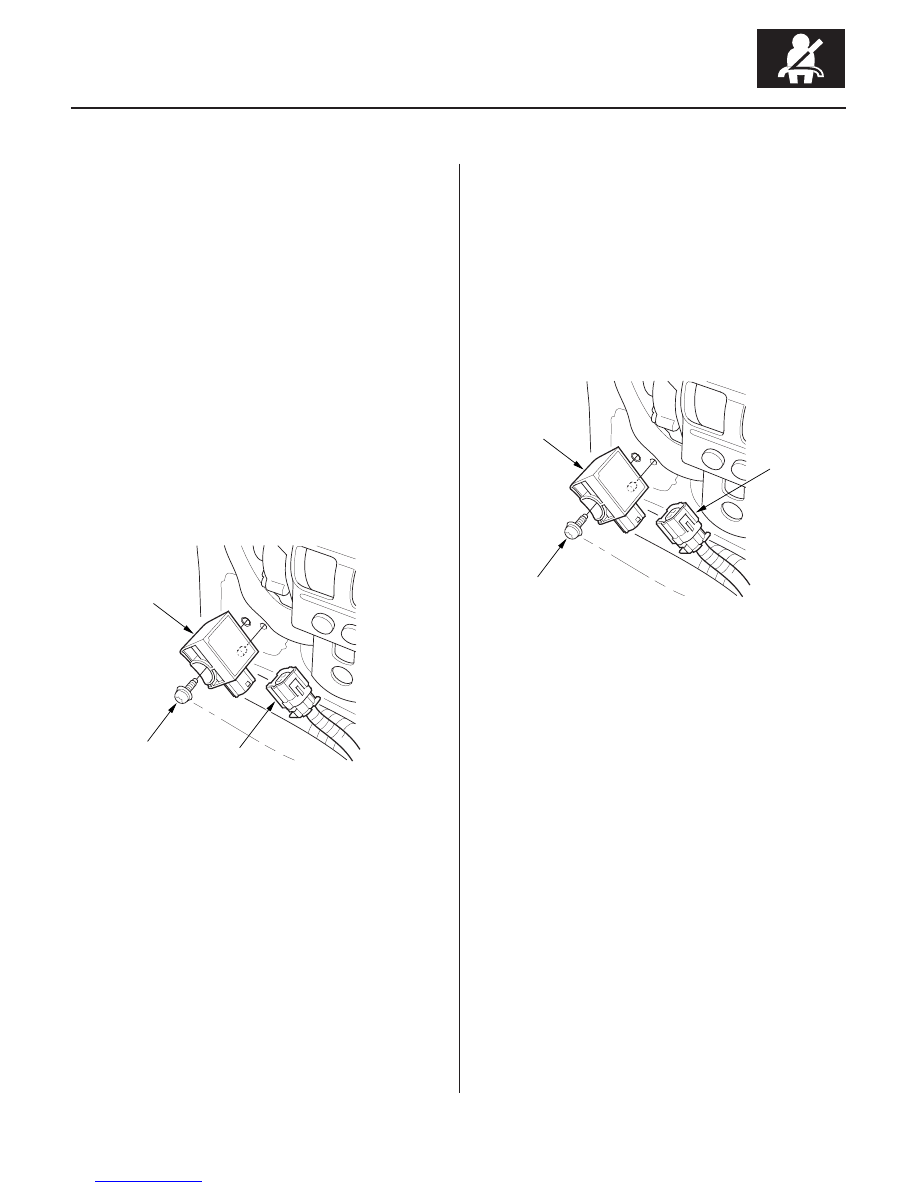

1. Install the new SRS unit (A) with new Torx bolts (B),

then connect the SRS main harness 18P connector
(C) to the SRS unit; push it into position until it
clicks.

NOTE: When tightening the Torx bolts to the
specified torque after replacement, be careful to
turn them in so that their heads rest squarely on the
brackets.

2. Reinstall the center lower pocket (see page 20-67).

3. Reconnect the airbag connectors (see page 23-29),

and seat belt tensioner connectors (see page 23-29).

4. Reconnect the battery negative cable.

5. After installing the SRS unit, confirm proper system

operation. Turn the ignition switch ON (II); the SRS
indicator should come on for about 6 seconds and
then go off.

1. Install the new SRS unit (A) with Torx bolts (B), then

connect the connectors (C) to the SRS unit; push it
into position until it clicks.

NOTE: When tightening the Torx bolts to the
specified torque after replacement, be careful to
turn them in so that their heads rest squarely on the
brackets.

2. Reinstall the dashboard center lower pocket (see

page 20-67).

3. Reconnect the driver’s and front passenger’s airbag

connectors (see page 23-30).

4. Reconnect the side airbag connectors (see page 23-

31).

5. Reconnect both seat belt tensioner connectors (see

page 23-31).

6. Reconnect the battery negative cable.

7. Initialize the OPDS unit (see page 23-40).

8. After installing the SRS unit, confirm proper system

operation: Turn the ignition switch ON (II); the SRS
indicator should come on for about 6 seconds and
then go off.

(cont’d)

03/07/29 10:42:55 61S0X050_230_0383

０１

０２

０３

Removal (’03-04 Models)

Installation (’03-04 Models)

23-384

SRS

SRS Unit Replacement (cont’d)

A

A

B
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

A

C

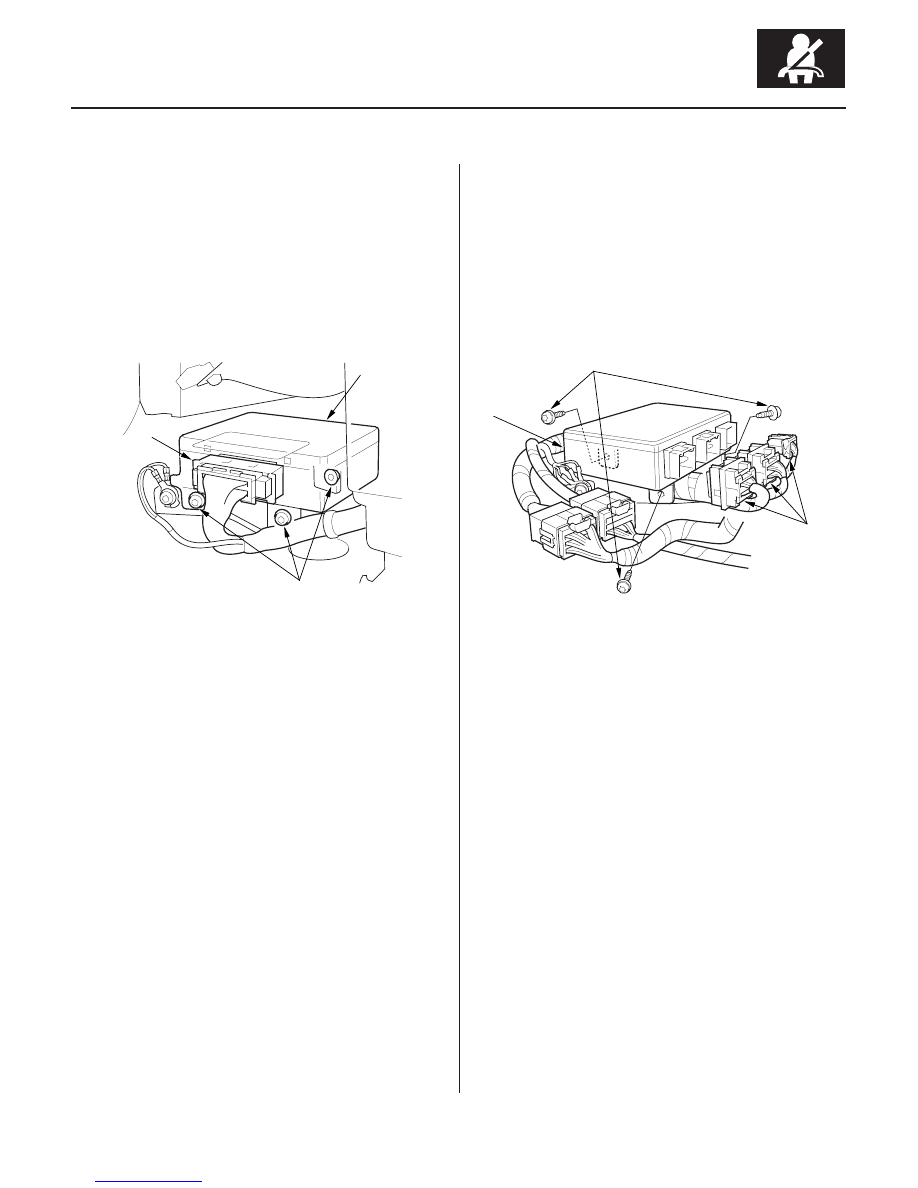

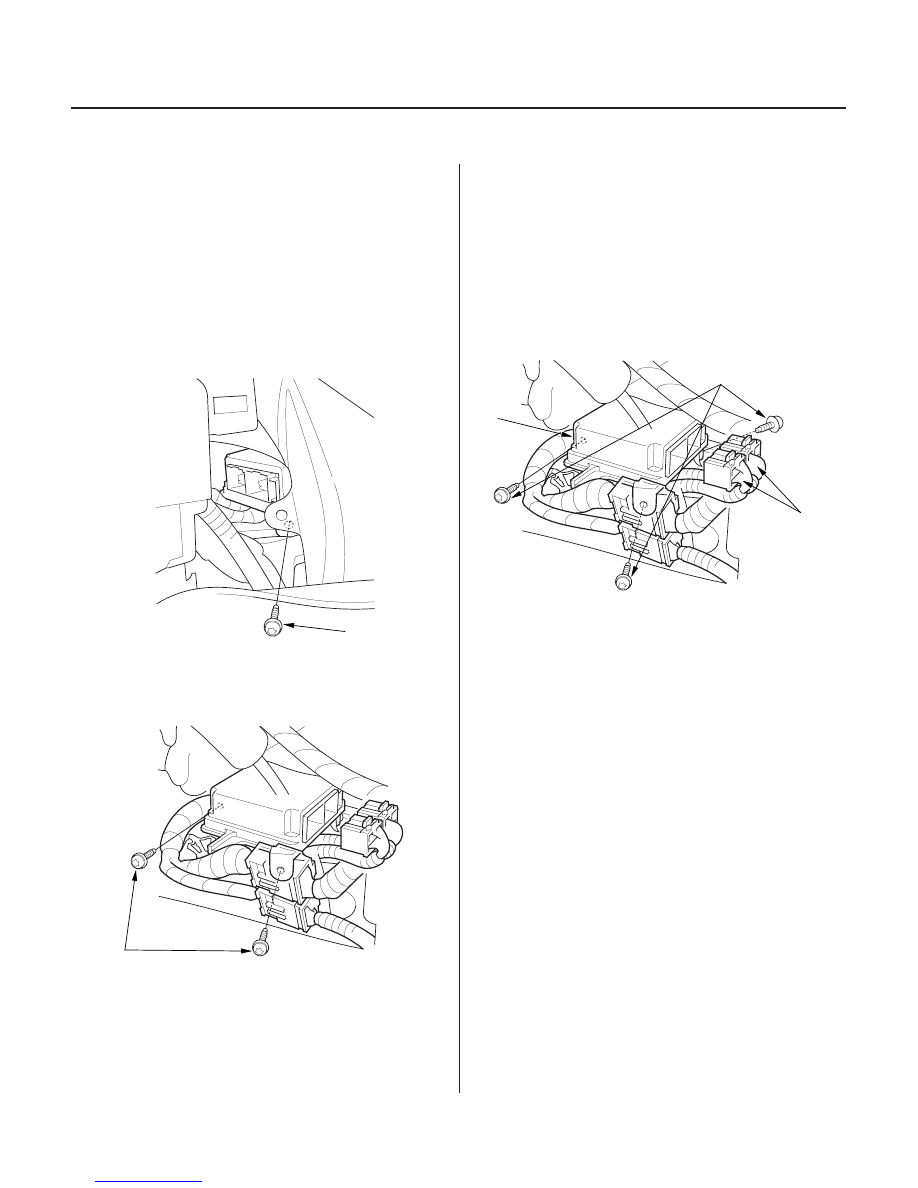

1. Disconnect the battery negative cable, and wait at

least 3 minutes before beginning work.

2. Disconnect both seat belt tensioner connectors (see

step 5 on page 23-34).

3. Remove the center lower pocket (see page 20-67).

4. Pull down the carpet, then remove the Torx bolt (A)

from the SRS unit.

5. Disconnect the connectors and remove the two

Torx bolts (A), then pull out the SRS unit from the
right side.

1. Install the new SRS unit (A) with Torx bolts (B), then

connect the connectors (C) to the SRS unit; push it
into position until it clicks.

NOTE: When tightening the Torx bolts to the
specified torque after replacement, be careful to
turn them in so that their heads rest squarely on the
brackets.

2. Reinstall the dashboard center lower pocket (see

page 20-67).

3. Reconnect both seat belt tensioner connectors (see

step 5 on page 23-34).

4. Reconnect the battery negative cable.

5. Initialize the OPDS unit (see page 23-41).

6. After installing the SRS unit, confirm proper system

operation: Turn the ignition switch ON (II); the SRS
indicator should come on for about 6 seconds and
then go off.

03/07/29 10:42:56 61S0X050_230_0384

０１

０２

Ｓ０Ｘ４ＡＣ５Ｈ４６４０００５５４１１ＫＢＡＴ００

Removal (’02 Model)

Installation (’02 Model)

23-385

Side Impact Sensor Replacement

B

C

A

C

A
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

B

NOTE:

• Removal of the side impact sensor must be

performed according to the precautions/procedures.

• Before disconnecting the side impact sensor 2P

connector(s), disconnect the side airbag 2P
connector(s).

• Do not turn the ignition switch ON (II), and do not

connect the battery cable while replacing the side
impact sensor.

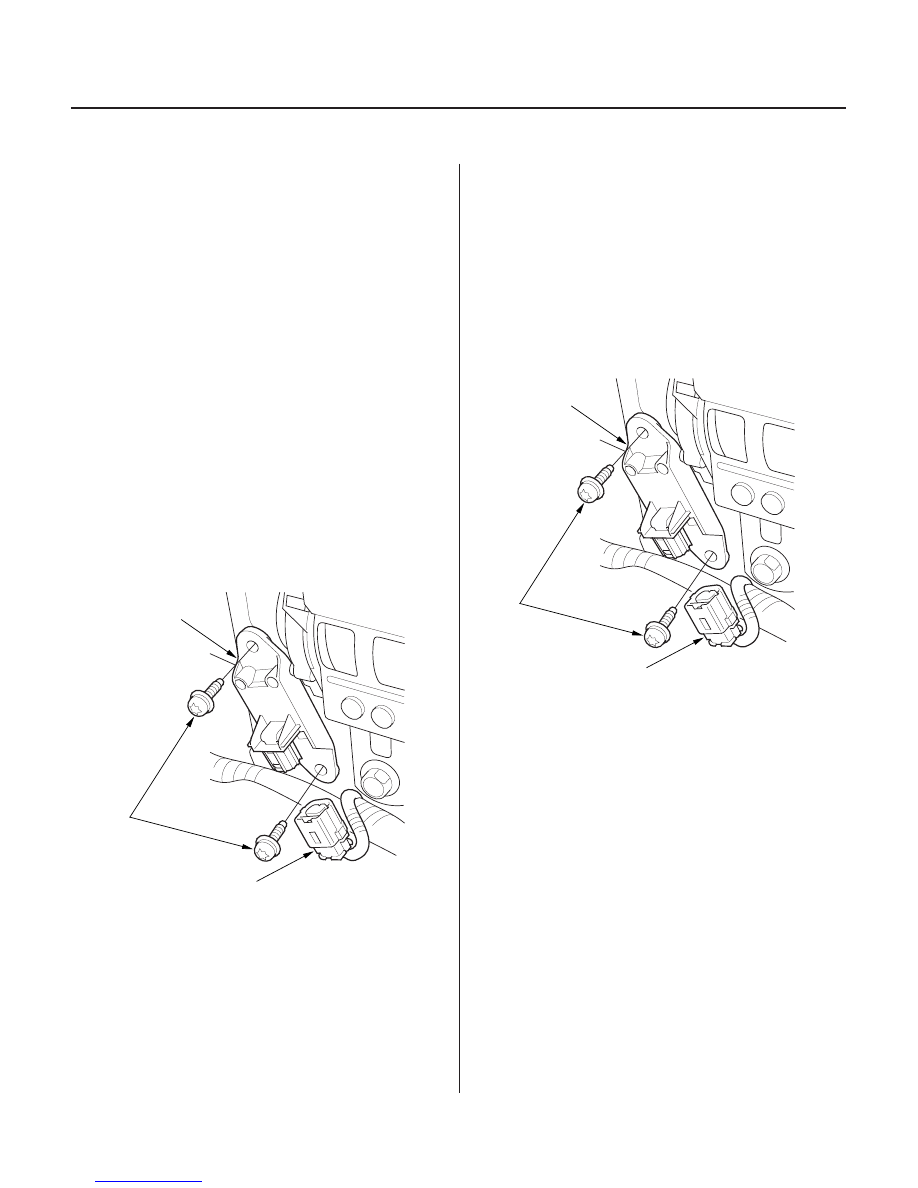

1. Disconnect the negative battery cable, and wait at

least 3 minutes before beginning work.

2. Remove the seat assembly (see page 20-81).

3. Remove the center pillar lower trim panel (see page

20-58).

4. Disconnect the side wire harness 2P connector (A)

from the side impact sensor (B).

5. Remove the Torx bolt (C) using a Torx T30 bit, then

remove the side impact sensor.

NOTE:

• Be sure to install the harness wires so they are not

pinched or interfering with other parts.

• Do not turn the ignition switch ON (II), and do not

connect the battery cable while replacing the side
impact sensor.

1. Install the new side impact sensor with a new Torx

bolt (A) then connect the side wire harness 2P
connector (B) to the side impact sensor (C).

2. Reconnect the battery negative cable.

3. After installing the side impact sensor, confirm

proper system operation: Turn the ignition switch
ON (II): the SRS indicator should come on for about
6 seconds and then go off.

03/07/29 10:42:56 61S0X050_230_0385

０１

０２

Ｓ０Ｘ４ＡＳＩＨ４６４０００５５４１１ＫＢＡＴ００

Removal (’03-04 Models)

Installation (’03-04 Models)

23-386

SRS

Side Impact Sensor Replacement (cont’d)

C

B

A

9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

A

C

B

NOTE:

• Removal of the side impact sensor must be

performed according to the precautions/procedures.

• Before disconnecting the side impact sensor 2P

connector(s), disconnect the side airbag 2P
connector(s).

• Do not turn the ignition switch ON (II), and do not

connect the battery cable while replacing the side
impact sensor.

1. Disconnect the negative battery cable, and wait at

least 3 minutes before beginning work.

2. Remove the seat assembly (see page 20-81).

3. Remove the left rear side trim panel (see page 20-

60).

4. Remove the center pillar lower trim panel (see page

20-58).

5. Disconnect the side wire harness 2P connector (A)

from the side impact sensor (B).

6. Remove the Torx bolts (C) using a Torx T30 bit,

then remove the side impact sensor.

NOTE:

• Be sure to install the harness wires so they are not

pinched or interfering with other parts.

• Do not turn the ignition switch ON (II), and do not

connect the battery cable while replacing the side
impact sensor.

1. Install the new side impact sensor with the Torx

bolts (A) then connect the side wire harness 2P
connector (B) to the side impact sensor (C).

2. Reconnect the battery negative cable.

3. After installing the side impact sensor, confirm

proper system operation: Turn the ignition switch
ON (II): the SRS indicator should come on for about
6 seconds and then go off.

4. Install all removed parts.
