Honda Odyssey 2004. Manual - part 578

−

−

−

−

０３

＊０２

０５

YES

NO

YES

NO

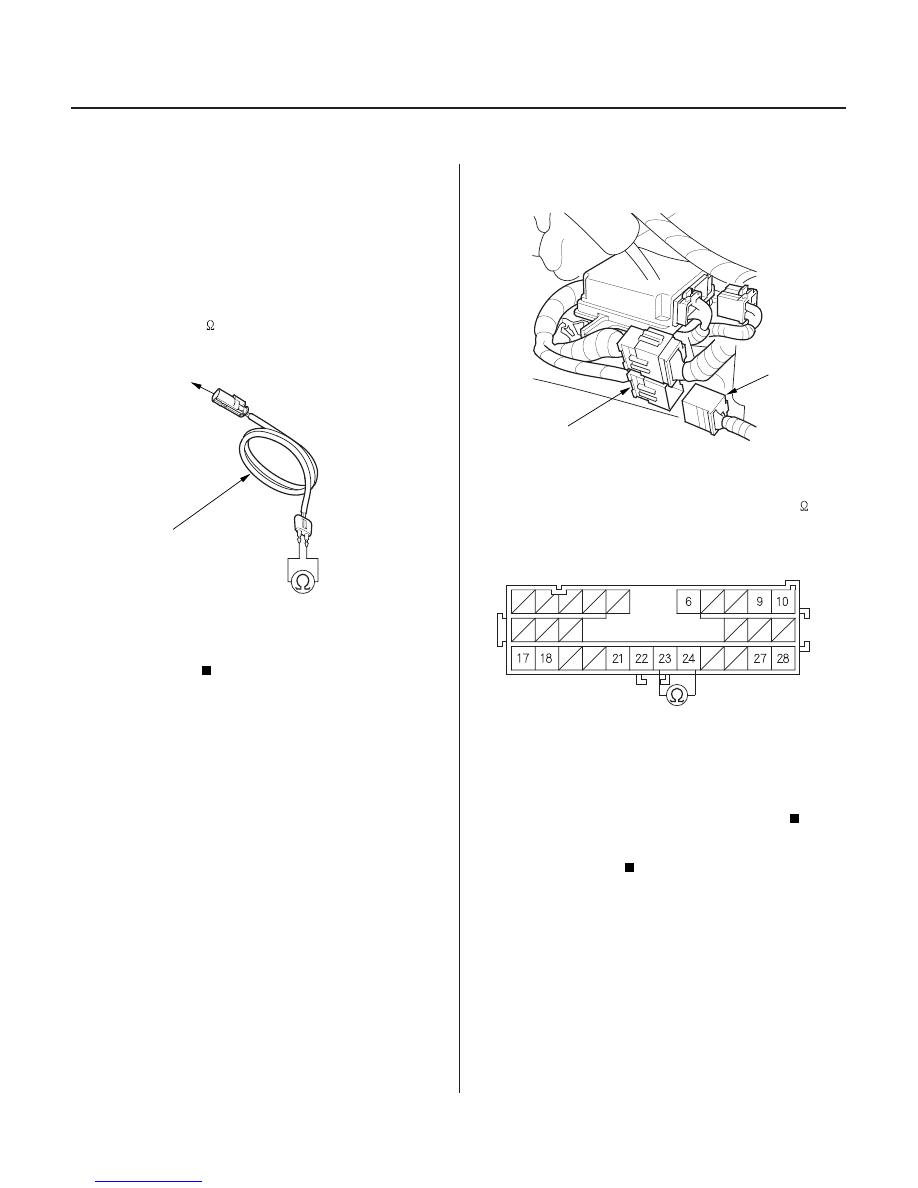

23-254

SRS

DTC Troubleshooting (cont’d)

RIGHT SIDE WIRE HARNESS
2P CONNECOTOR

07XAZ-S1A0200

C852

A

RED

RED/YEL

SRS FLOOR HARNESS 28P CONNECTOR

12. Disconnect the SRS inflator simulator from SRS

simulator lead E.

13. Check resistance between the terminals of SRS

simulator lead E. There should be 1.0

or less.

Faulty SRS unit or poor contact at SRS unit

connector B (28P) and the SRS unit. Check the
connection; if the connection is OK, replace the
SRS unit (see page 23-384).

Go to step 14.

14. Disconnect the SRS floor harness 28P connector (A)

from SRS floor subharness C852.

15. Check resistance between the No. 23 and No. 24

terminals of the SRS floor harness 28P connector.
There should be 1.0

or less.

Open or increased resistance in the SRS

floor subharness or right side wire harness; replace
the faulty harness.

Open or increased resistance in the SRS floor

harness; replace the SRS floor harness.

Terminal side of male terminals

Is the r esistance as specif ied?

Is the r esistance as specif ied?

03/07/29 10:39:29 61S0X050_230_0254

−

−

−

−

＊０１

０１

０２

Ｓ０Ｘ４ＡＳＩＫ７９１０００Ｒ３２３ＸＦＡＡＴ００

’03-04 Models

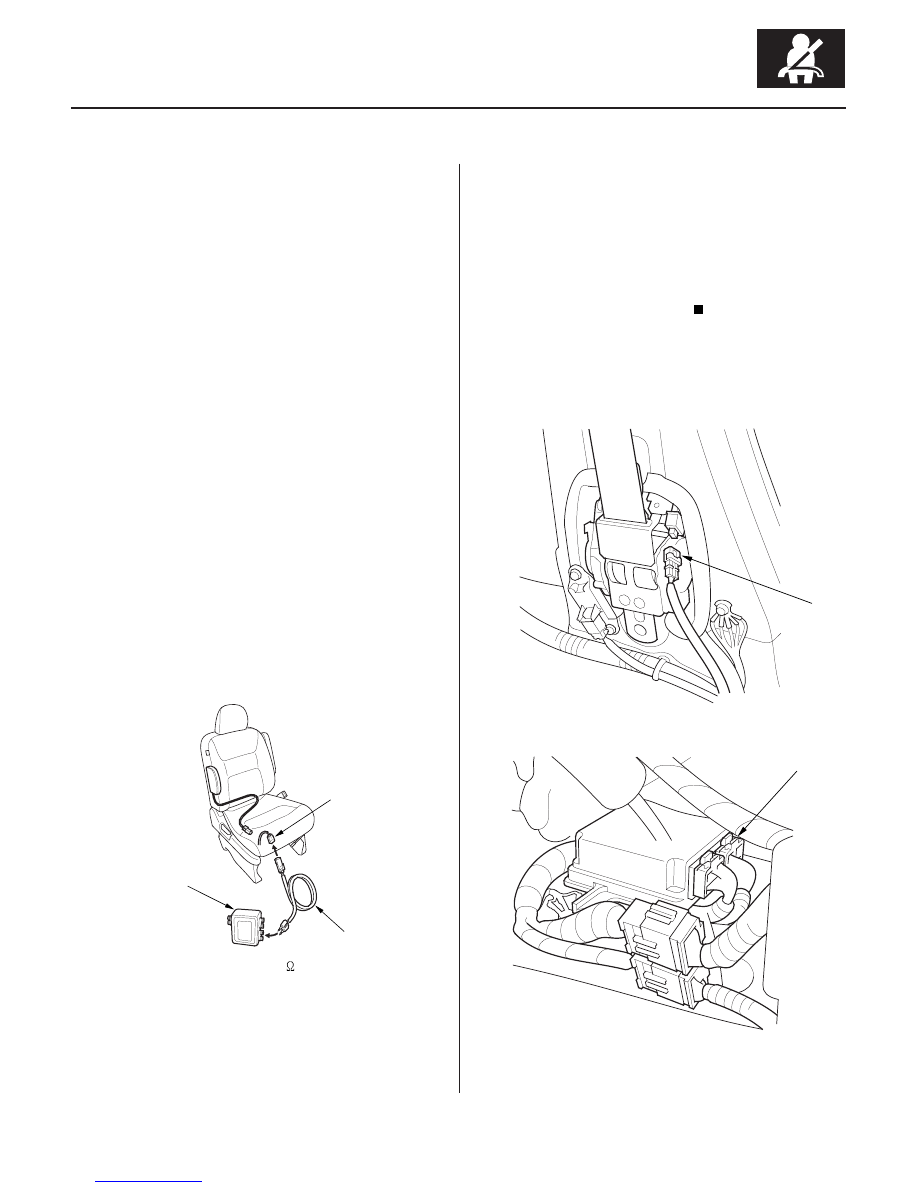

DTC 32-3x (32-30 to 32-39, 32-3A to 32-3F):

Special Tools Required

YES

NO

YES

NO

23-255

07XAZ-S1A0200

07SAZ-TB4011A

A

A

B

Short to Another Wire or Decreased
Resistance in Front Passenger’s Side Airbag
Inflator

• SRS inflator simulator 07SAZ-TB4011A
• SRS simulator lead E 07XAZ-S1A0200
• SRS short canceler 070AZ-SAA0100

1. Erase the DTC memory (see page 23-39).

2. Turn the ignition switch ON (II), and check that the

SRS indicator comes on for about 6 seconds and
then goes off.

Go to step 3.

Intermittent failure, system is OK at this time.

Go to Troubleshooting Intermittent Failures (see
page 23-39).

3. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

4. Disconnect the right side wire harness 2P

connector (A) from the front passenger’s side
airbag.

5. Connect the special tool (2

connector) to the

right side wire harness 2P connector.

6. Reconnect the battery negative cable.

7. Erase the DTC memory.

8. Read the DTC (see page 23-38).

Go to step 9.

Short to another wire in the front passenger’s

side airbag inflator; replace the front passenger’s
side airbag (see page 23-372).

9. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

10. Disconnect both seat belt tensioner 2P connectors

from the side wire harness (A).

11. Disconnect SRS unit connector B (28P) from the

SRS unit.

(cont’d)

Does the SRS indicator stay on?

Is DT C 32-3x indicated?

03/07/29 10:39:30 61S0X050_230_0255

−

−

−

−

０３

＊０２

０５

YES

NO

YES

NO

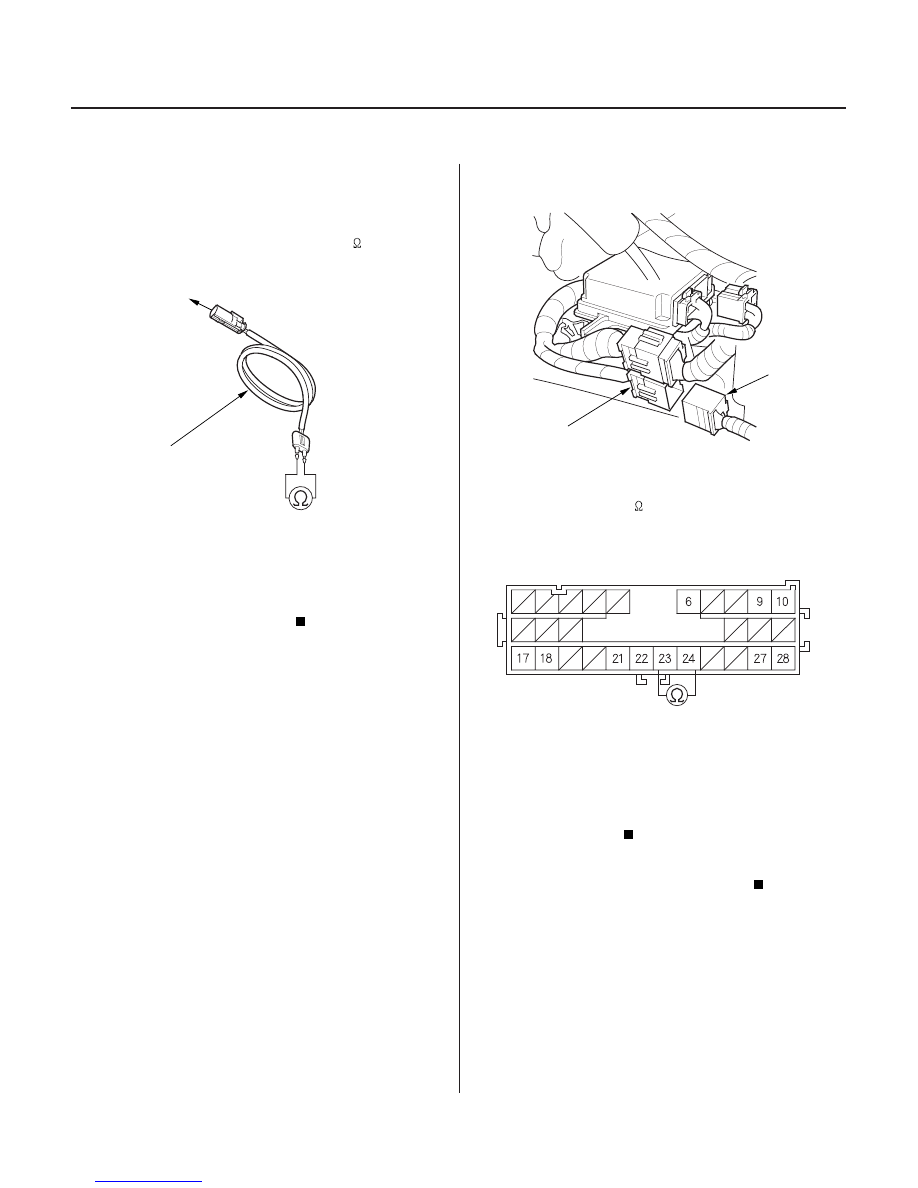

23-256

SRS

DTC Troubleshooting (cont’d)

RIGHT SIDE WIRE HARNESS
2P CONNECTOR

07XAZ-S1A0200

C852

A

RED

RED/YEL

SRS FLOOR HARNESS 28P CONNECTOR

12. Disconnect the SRS inflator simulator from SRS

simulator lead E.

13. Connect the special tool (070AZ-SAA0100) to No.

23 and No. 24 terminals of SRS unit connector B
(28P) (see page 23-26).

14. Check resistance between the terminal of SRS

simulator lead E. There should be an open circuit,
or at least 1 M

.

Faulty SRS unit; replace the SRS unit (see

page 23-384).

Go to step 15.

15. Disconnect the SRS floor harness 28P connector (A)

from the SRS floor subharness C852.

16. Check resistance between the No. 23 and No. 24

terminals of the SRS floor harness 28P connector.
There should be an open circuit, or at least 1 M

.

Short in the SRS floor subharness or right

side wire harness; replace the faulty harness.

Short in the SRS floor harness; replace the

SRS floor harness.

Terminal side of male terminals

Is the r esistance as specif ied?

Is the r esistance as specif ied?

03/07/29 10:39:30 61S0X050_230_0256

−

−

−

−

＊０１

０１

０２

Ｓ０Ｘ４ＡＳＩＫ７９１０００Ｒ３２８ＸＦＡＡＴ００

’03-04 Models

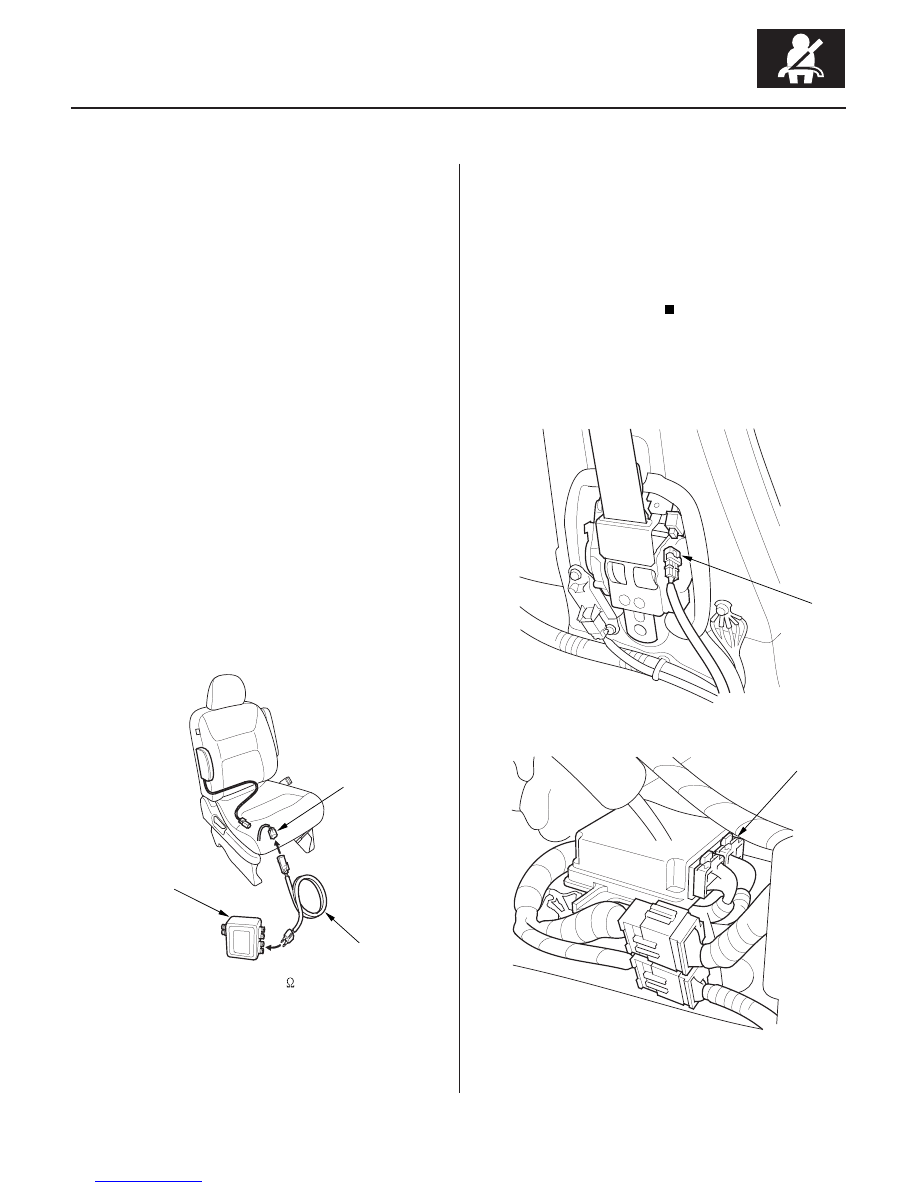

DTC 32-8x (32-80 to 32-89, 32-8A to 32-8F):

Special Tools Required

YES

NO

YES

NO

23-257

07XAZ-S1A0200

07SAZ-TB4011A

A

A

B

Short to Power in Front Passenger’s Side
Airbag Inflator

• SRS inflator simulator 07SAZ-TB4011A
• SRS simulator lead E 07XAZ-S1A0200

1. Erase the DTC memory (see page 23-39).

2. Turn the ignition switch ON (II), and check that the

SRS indicator comes on for about 6 seconds and
then goes off.

Go to step 3.

Intermittent failure, system is OK at this time.

Go to Troubleshooting Intermittent Failures (see
page 23-39).

3. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

4. Disconnect the right side wire harness 2P

connector (A) from the front passenger’s side
airbag.

5. Connect the special tool (2

connector) to the

right side wire harness 2P connector.

6. Reconnect the battery negative cable.

7. Erase the DTC memory.

8. Read the DTC (see page 23-38).

Go to step 9.

Short to power in the front passenger’s side

airbag inflator; replace the front passenger’s side
airbag (see page 23-372).

9. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

10. Disconnect both seat belt tensioner 2P connectors,

from the side wire harness (A).

11. Disconnect SRS unit connector B (28P) from the

SRS unit.

(cont’d)

Does the SRS indicator stay on?

Is DT C 32-8x indicated?

03/07/29 10:39:31 61S0X050_230_0257
