23-158

SRS

DTC Troubleshooting (cont’d)

C851

A

SRS MAIN HARNESS 28P CONNECTOR

C851

A

SRS MAIN HARNESS 28P CONNECTOR

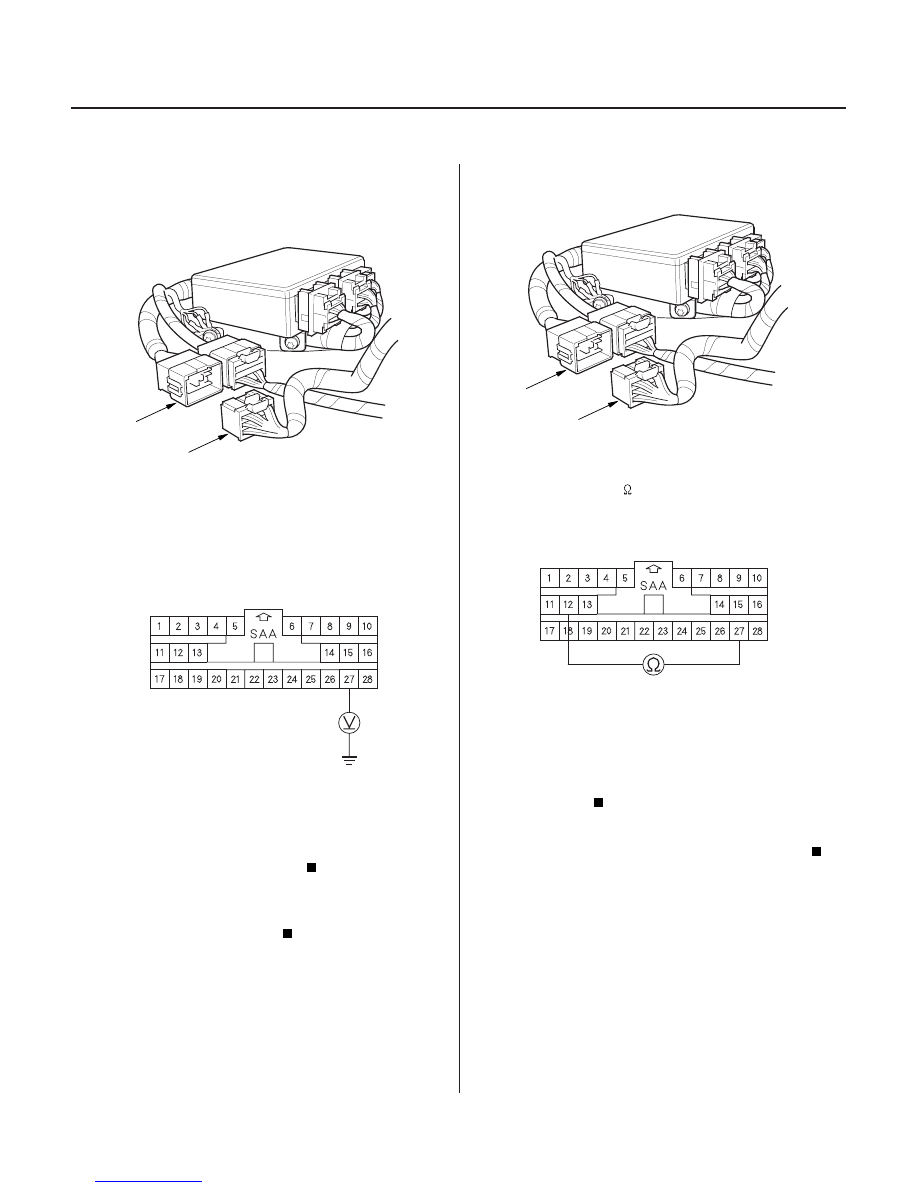

19. Turn the ignition switch OFF.

20. Disconnect the SRS main harness 28P connector

(A) from the SRS floor harness 28P connector C851.

21. Turn the ignition switch ON (II).

22. Check for voltage between the No. 27 terminal of

the SRS main harness 28P connector and body
ground. There should be 1 V or less.

Short to power in the SRS floor harness;

replace the SRS floor harness.

Short to power in the left engine

compartment wire harness or SRS main harness;
replace the faulty harness.

23. Disconnect the SRS main harness 28P connector

(A) from the SRS floor harness 28P connector C851.

24. Check resistance between the No. 12 and No. 27

terminals of the SRS main harness 28P connector.
There should be 1

or less.

Faulty SRS floor harness; replace the SRS

floor harness.

Faulty left engine compartment wire harness

or SRS main harness; replace the faulty harness.

Wire side of female terminals

Wire side of female terminals

Is the voltage as specif ied?

Is the r esistance as specif ied?

03/07/29 10:36:07 61S0X050_230_0158

−

−

−

−

０１

０２

０３

Ｓ０Ｘ４ＡＺ３Ｋ７９１０００８１０９７ＦＡＡＴ００

’02 Model

DTC 9-7:

Special Tools Required

YES

NO

YES

NO

23-159

A

A

A

Faulty Right Front Impact Sensor

• SRS inflator simulator 07SAZ-TB4011A
• SRS simulator lead H 07YAZ-S3AA100

1. Erase the DTC memory (see page 23-38).

2. Turn the ignition switch ON (II), and check that the

SRS indicator comes on for about 6 seconds and
then goes off.

Go to step 3.

Intermittent failure, system is OK at this time.

Go to Troubleshooting Intermittent Failures (see
page 23-39).

3. Turn the ignition switch OFF. Check the

connections between SRS unit connector A (18P)
and the SRS unit, and between the right engine
compartment wire harness 2P connector and the
right front impact sensor (see page 23-19), and at
the 4P connector between the SRS main harness
and the SRS floor harness.

Go to step 4.

Repair the poor connections and retest. If DTC

9-7 is still present, go to step 4.

4. Disconnect the battery negative cable, and wait for

3 minutes.

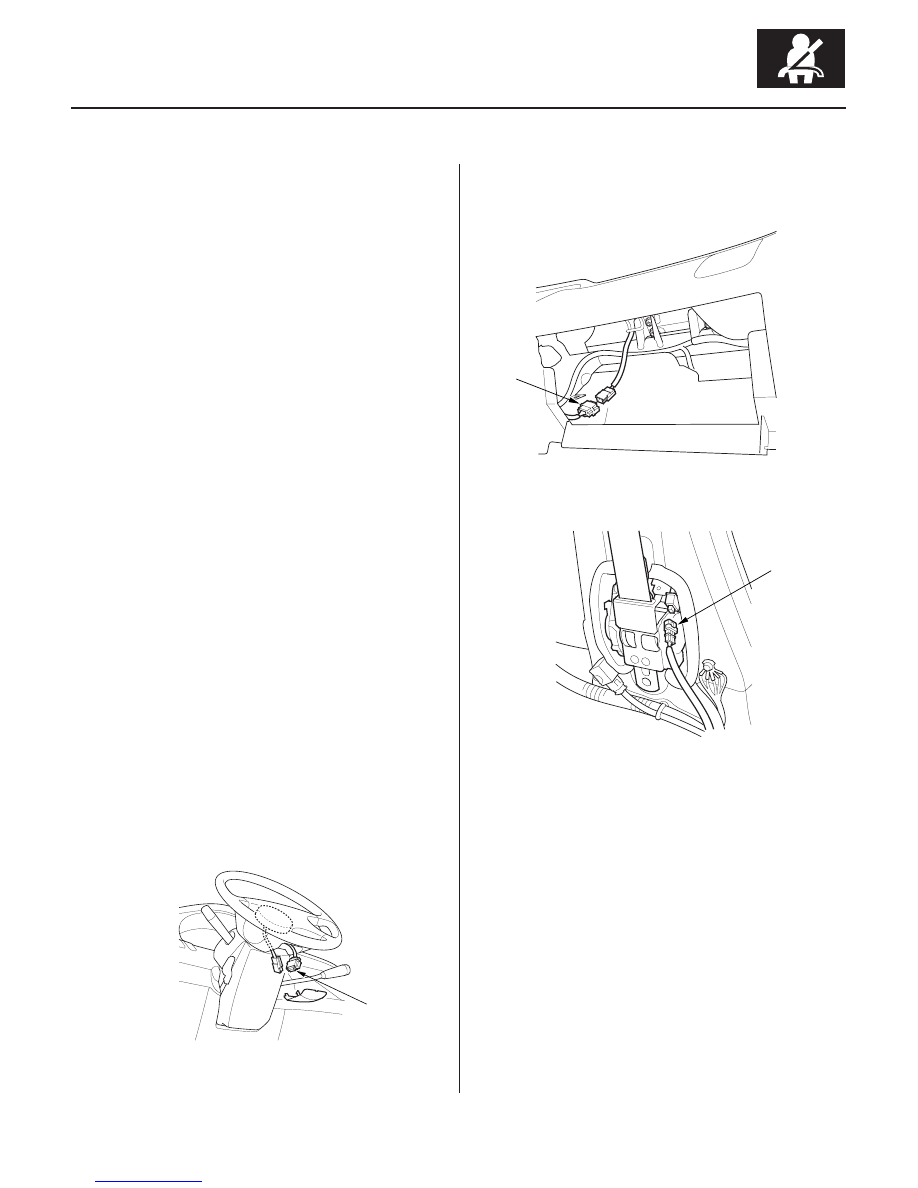

5. Disconnect the driver’s airbag 4P connector from

the cable reel 4P connector (A).

6. Disconnect the front passenger’s airbag 4P

connector from the SRS main harness 4P connector
(A).

7. Disconnect both seat belt tensioner 2P connectors

from the side wire harness 2P connectors (A).

(cont’d)

Does the SRS indicator stay on?

Ar e the connections OK ?

03/07/29 10:36:08 61S0X050_230_0159

−

−

−

−

０４

０５

０６

０７

YES

NO

YES

NO

23-160

SRS

DTC Troubleshooting (cont’d)

A

A

SRS UNIT CONNECTOR A (18P)

SRS UNIT CONNECTOR A (18P)

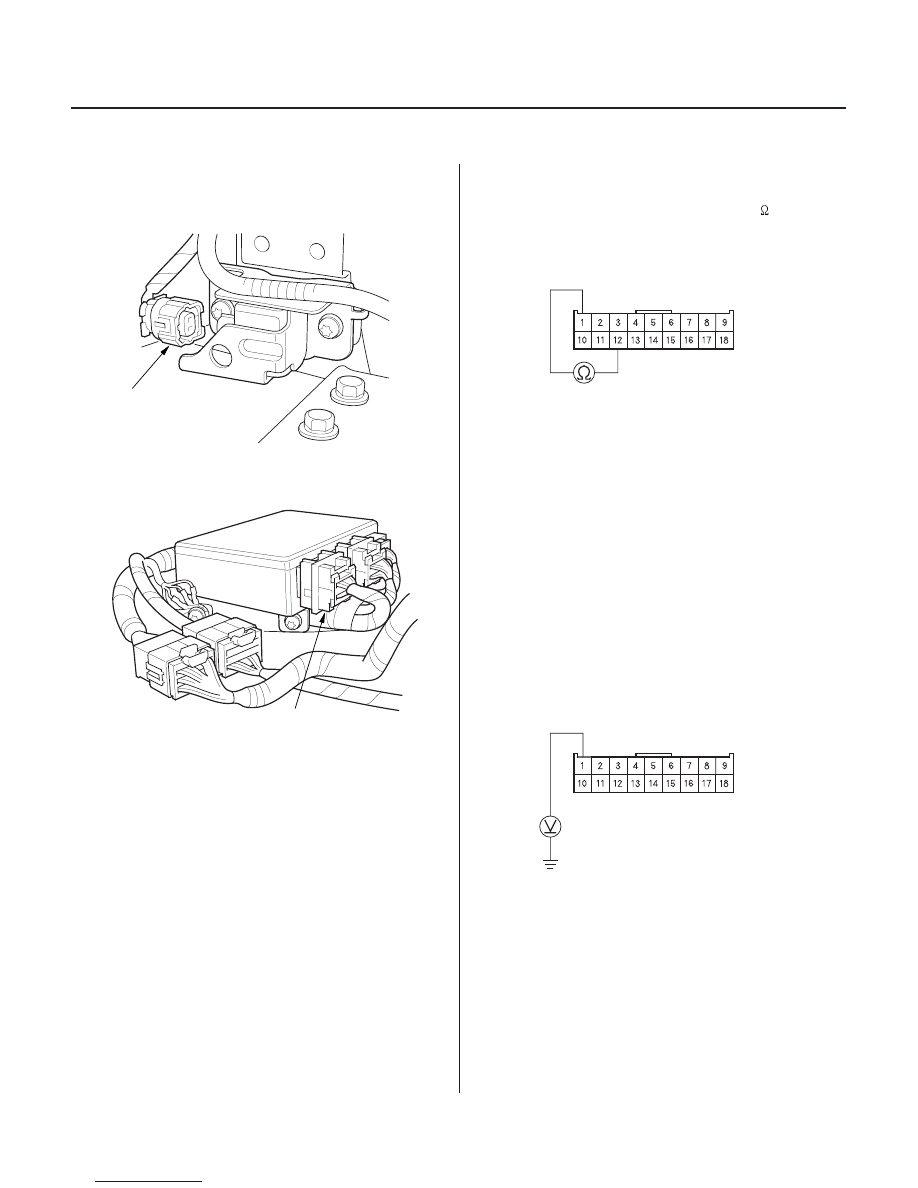

8. Disconnect the right engine compartment wire

harness 2P connector (A) from the right front
impact sensor.

9. Disconnect SRS unit connector A (18P) from the

SRS unit.

10. Check resistance between the No. 1 and No. 12

terminals of SRS unit connector A (18P). There
should be an open circuit, or at least 1 M

.

Go to step 11.

Go to step 17.

11. Reconnect the battery negative cable.

12. Turn the ignition switch ON (II).

13. Check for voltage between the No. 1 terminal of

SRS unit connector A (18P) and body ground. There
should be 1 V or less.

Go to step 14.

Go to step 19.

Wire side of female terminals

Wire side of female terminals

Is the r esistance as specif ied?

Is the voltage as specif ied?

03/07/29 10:36:09 61S0X050_230_0160

−

−

−

−

０８

０９

＊０１

１１

YES

NO

YES

NO

23-161

07YAZ-S3AA100

07SAZ-TB4011A

A

SRS UNIT CONNECTOR A (18P)

C851

A

SRS MAIN HARNESS 28P CONNECTOR

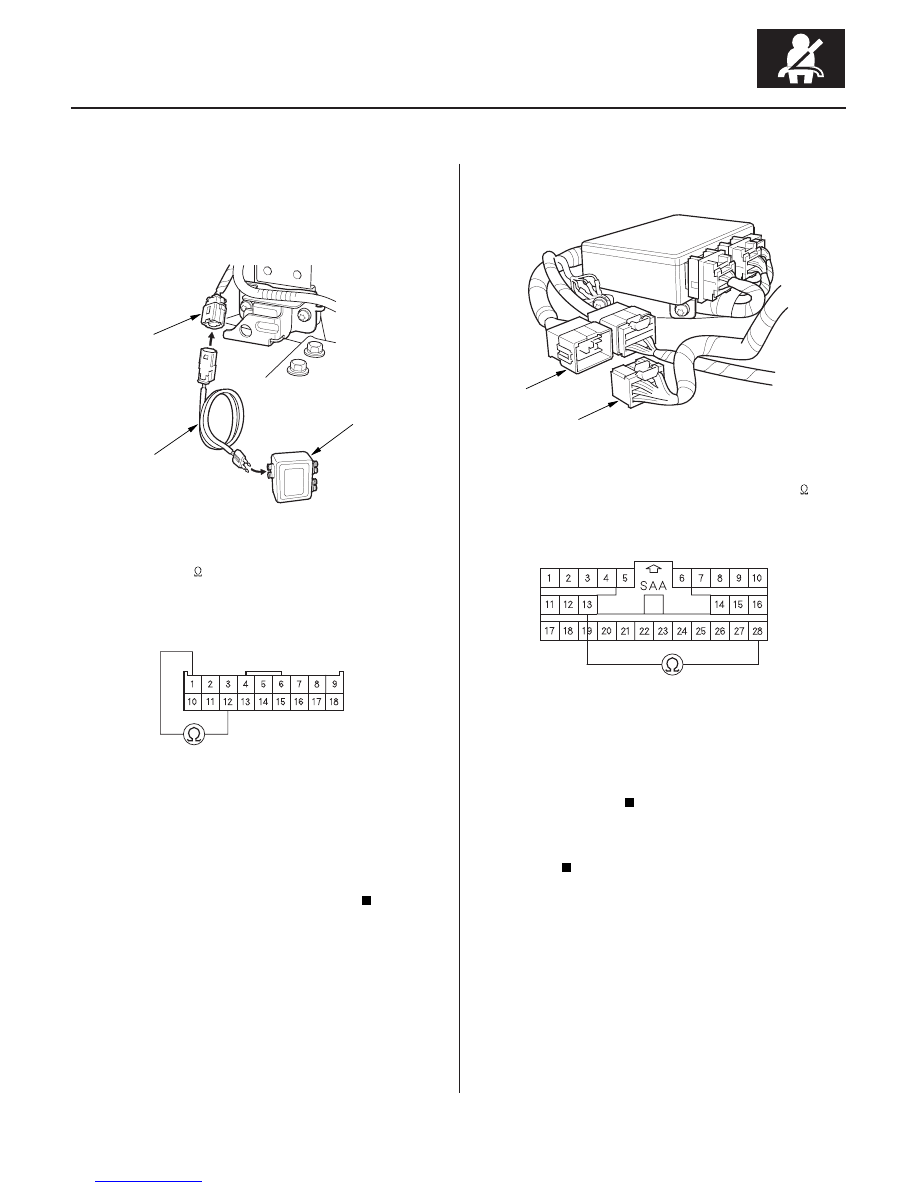

14. Turn the ignition switch OFF.

15. Connect the special tool (jumper connector) to the

right engine compartment wire harness 2P
connector (A).

16. Check resistance between the No. 1 and No. 12

terminals of SRS unit connector A (18P). There
should be 1

or less.

Faulty right front impact sensor or SRS unit.

Replace the sensor; if the problem is still present,
replace the SRS unit (see page 23-382).

Go to step 23.

17. Disconnect the SRS main harness 28P connector

(A) from the SRS floor harness 28P connector C851.

18. Check resistance between the No. 13 and No. 28

terminals of the SRS main harness 28P connector.
There should be an open circuit, or at least 1 M

.

Short in the SRS floor harness; replace the

SRS floor harness.

Short in the right engine compartment wire

harness or SRS main harness; replace the faulty
harness.

(cont’d)

Wire side of female terminals

Wire side of female terminals

Is the r esistance as specif ied?

Is the r esistance as specif ied?
