’99-01 Models

DTC 5-1, 5-4, 5-5, 6-1, 6-2, 6-3, 6-4, 7-1, 7-2, 7-3,
8-1, 8-2, 8-3, 8-4, 8-6, 9-1, 9-2:

’99-01 Models

DTC 10-1:

YES

NO

23-98

23-98

SRS

DTC Troubleshooting (cont’d)

Internal Failure

of the SRS Unit

Airbags and Seat Belt Tensioners

Deployed

NOTE: Before troubleshooting any of these DTCs, check
the battery/system voltage. If the voltage is low, repair
the charging system or replace the battery before
troubleshooting the SRS. If the battery/system voltage
is now OK, ask the customer if the battery ever went
dead.

1. Erase the DTC memory (see page 23-38).

2. Turn the ignition switch ON (II), and check that the

SRS indicator comes on for about 6 seconds, and
then goes off.

Replace the SRS unit (see page 23-382).

Intermittent failure, system is OK at this time.

Go to Troubleshooting Intermittent Failures (see
page 23-39).

The SRS unit must be replaced after any airbags and/or
seat belt tensioners have deployed (see page 23-382).

Does the SRS indicator stay on?

03/07/29 10:33:15 61S0X050_230_0098

−

−

−

−

０１

０２

Ｓ０Ｘ４ＡＺ３Ｋ７９１０００８１０１１ＦＡＡＴ２０

’02 Model

DTC 1-1:

Special Tools Required

YES

NO

YES

NO

23-99

A

07XAZ-SZ30100

07SAZ-TB4011A

B

A

Open or Increased Resistance in

Driver’s Airbag Inflator

• SRS inflator simulator 07SAZ-TB4011A
• SRS simulator lead F 07XAZ-SZ30100

1. Erase the DTC memory (see page 23-38).

2. Turn the ignition switch ON (II), and check that the

SRS indicator comes on for about 6 seconds and
then goes off.

Go to step 3.

Intermittent failure, system is OK at this time.

Go to Troubleshooting Intermittent Failures (see
page 23-39).

3. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

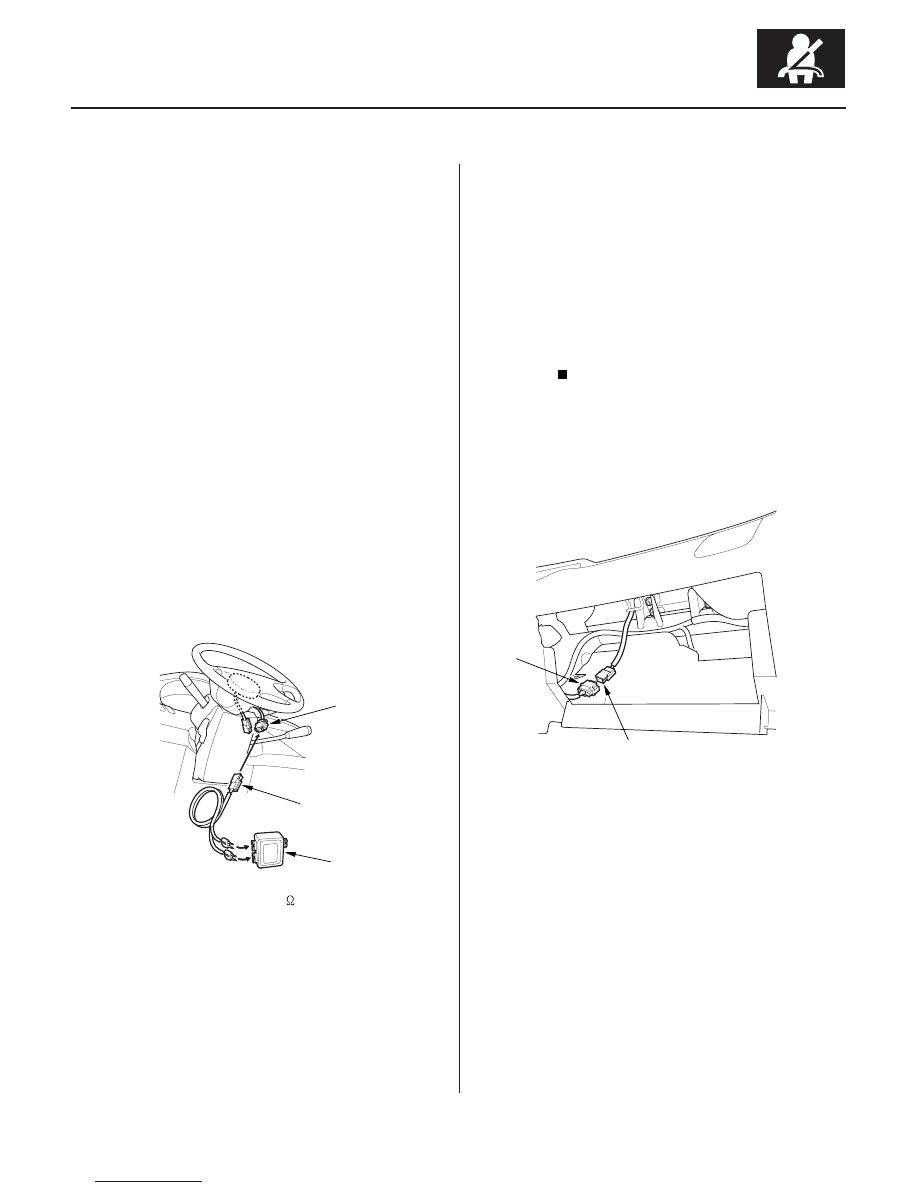

4. Disconnect the driver’s airbag 4P connector from

the cable reel 4P connector (A).

5. Connect the special tool (2

connectors) to the

cable reel 4P connector.

6. Reconnect the battery negative cable.

7. Erase the DTC memory.

8. Read the DTC (see page 23-35).

Go to step 9.

Open or increased resistance in the driver’s

airbag inflator; replace the driver’s airbag (see page
23-368).

9. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

10. Disconnect the front passenger’s airbag 4P

connector (A) from the SRS main harness 4P
connector (B).

(cont’d)

Does the SRS indicator stay on?

Is DT C 1-1 indicated?

03/07/29 10:33:16 61S0X050_230_0099

−

−

−

０３

０４

０５

YES

NO

23-100

SRS

DTC Troubleshooting (cont’d)

A

B

A

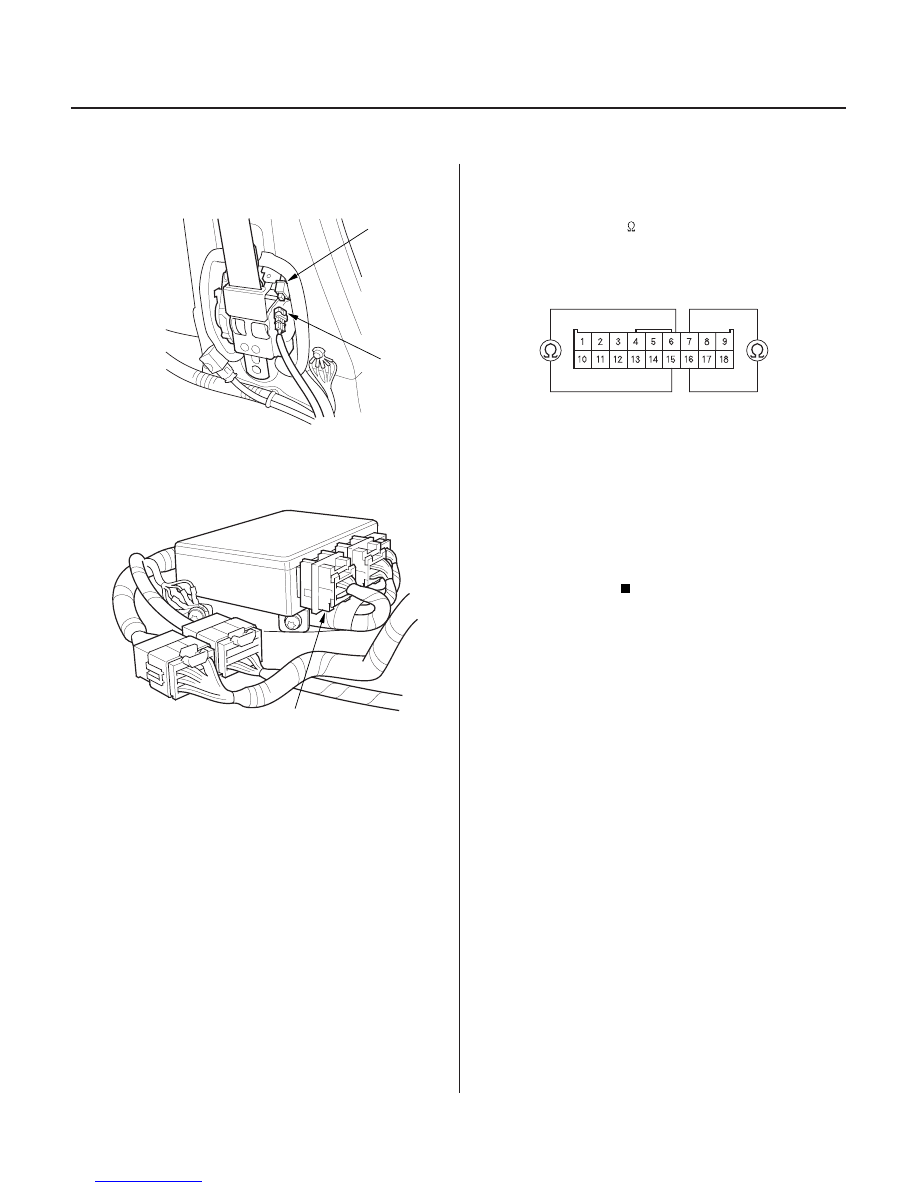

SRS UNIT CONNECTOR A (18P)

11. Disconnect both seat belt tensioner 2P connectors

(A) from the side wire harness 2P connectors (B).

12. Disconnect SRS unit connector A (18P) from the

SRS unit. Do not disconnect the special tool from
the cable reel 4P connector.

13. Check resistance between the No. 7 and the No. 16

terminals and between the No. 6 and the No. 15
terminals of SRS unit connector A (18P). There
should be 2.0

3.0

.

Faulty SRS unit or poor contact at SRS unit

connector A (18P) and the SRS unit, check the
connection between the connector and the SRS
unit. If the connection is OK, replace the SRS unit
(see page 23-382).

Go to step 14.

Wire side of female terminals

Is the r esistance as specif ied?

03/07/29 10:33:17 61S0X050_230_0100

−

−

−

＊０１

０７

YES

NO

23-101

C851

A

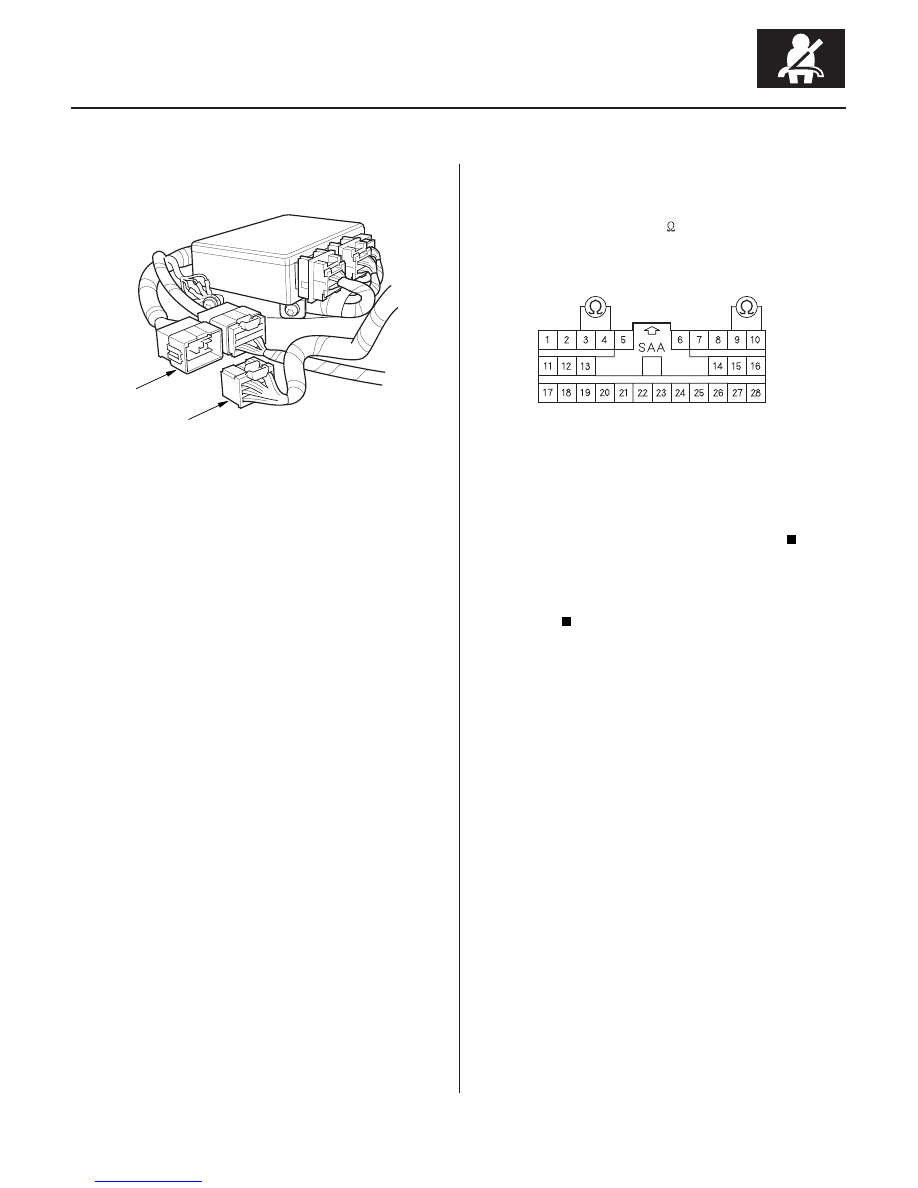

SRS MAIN HARNESS 28P CONNECTOR

14. Disconnect the SRS main harness 28P connector

(A) from the SRS floor harness 28P connector C851.

15. Check resistance between the No. 9 and the No. 10

terminals and between the No. 3 and the No. 4
terminals of the SRS main harness 28P connector.
There should be 2.0

3.0

.

Open or increased resistance in the SRS

floor harness; replace the SRS floor harness.

Open or increased resistance in the SRS main

harness or the cable reel; replace the cable reel. If
the problem is still present, replace the SRS main
harness.

Wire side of female terminals

Is the r esistance as specif ied?
