Ｓ０Ｘ４Ａ０００００００００Ｊ２３０１ＰＡＡＴ００

Ref.No.

Tool Number

Description

Qty

23-2

Restraints

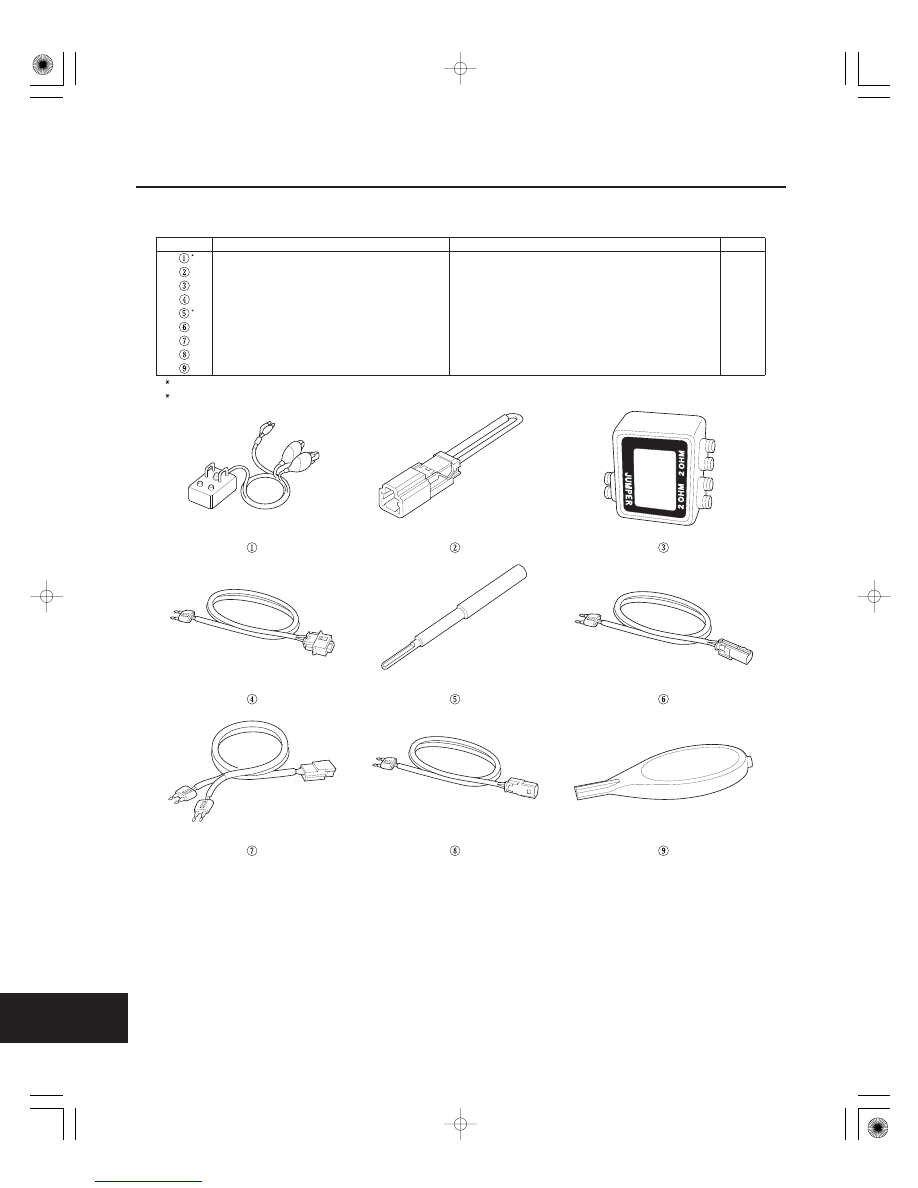

Special Tools

1

2

07HAZ-SG00500

Deployment Tool

1

07PAZ-0010100

SCS Service Connector

1

07SAZ-TB4011A

SRS Inflator Simulator

1

07TAZ-SZ5011A

SRS Simulator Lead C

1

07TAZ-001020A

Backprobe Adapter, 17 mm

2

07XAZ-S1A0200

SRS Simulator Lead E

1

07XAZ-SZ30100

SRS Simulator Lead F

1

07YAZ-S3AA100

SRS Simulator Lead H

1

070AZ-SAA0100

SRS Short Canceler

1

1: Included in SRS Tool Set 07MAZ-SM5000B
2: Use with the stacking patch cords from T/N 07SAZ-001000A, Backprobe Set.

03/07/29 10:30:29 61S0X050_230_0002

＊０１

Ｓ０Ｘ４Ａ００Ｈ４６２００００００００ＤＡＡＴ００

23-3

Seat Belts

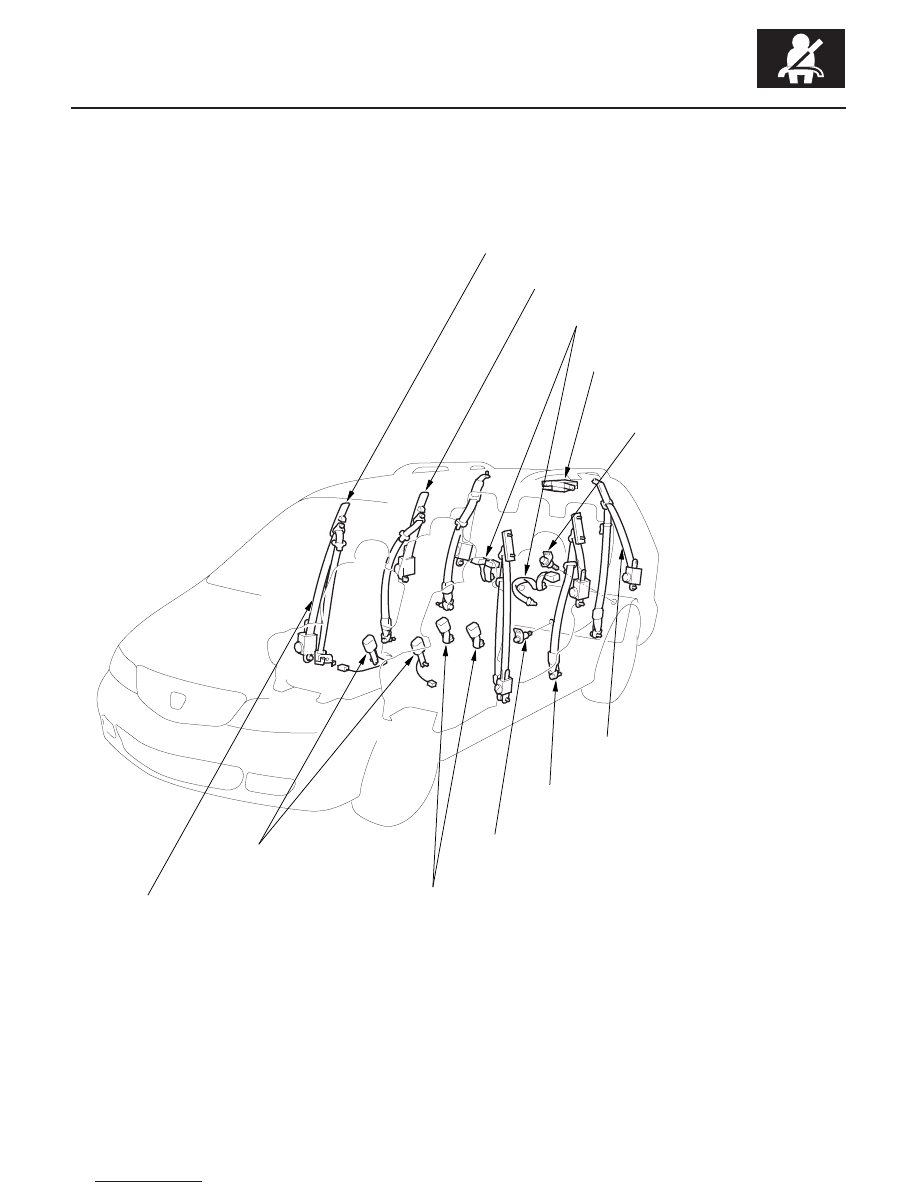

Component Location Index

SECOND ROW SHOULDER ANCHOR ADJUSTER

THIRD ROW CENTER
SHOULDER SEAT BELT

THIRD ROW SEAT BELT BUCKLES/
CENTER LAP BELT TONGUE

FRONT SHOULDER ANCHOR ADJUSTER

SECOND ROW SEAT BELT BUCKLES

FRONT SEAT
BELT BUCKLES

THIRD ROW CHILD SEAT TETHER ANCHOR

THIRD ROW SEAT BELT

SECOND ROW SEAT BELT

FRONT SEAT BELT

SECOND ROW CHILD SEAT
TETHER ANCHOR

page 23-8

step 1 on page 23-13
Inspection, page 23-15

step 1 on page 23-14

page 23-4

step 1 on page 23-10

step 1 on page 23-6

Installation-’99-00 models, page 23-16
Removal and Installation-’01-04 models, page 23-17

Replacement, page 23-11
Inspection, page 23-15

Replacement, page 23-8
Inspection, page 23-15

Replacement, page 23-4
Inspection, page 23-15

Installation-’99-00 models,

page 23-16

03/07/29 10:30:33 61S0X050_230_0003

０１

＊０１

＊０２

Ｓ０Ｘ４Ａ００Ｈ４６２０００５３４０１ＫＢＡＴ００

Front Seat Belt

23-4

Seat Belts

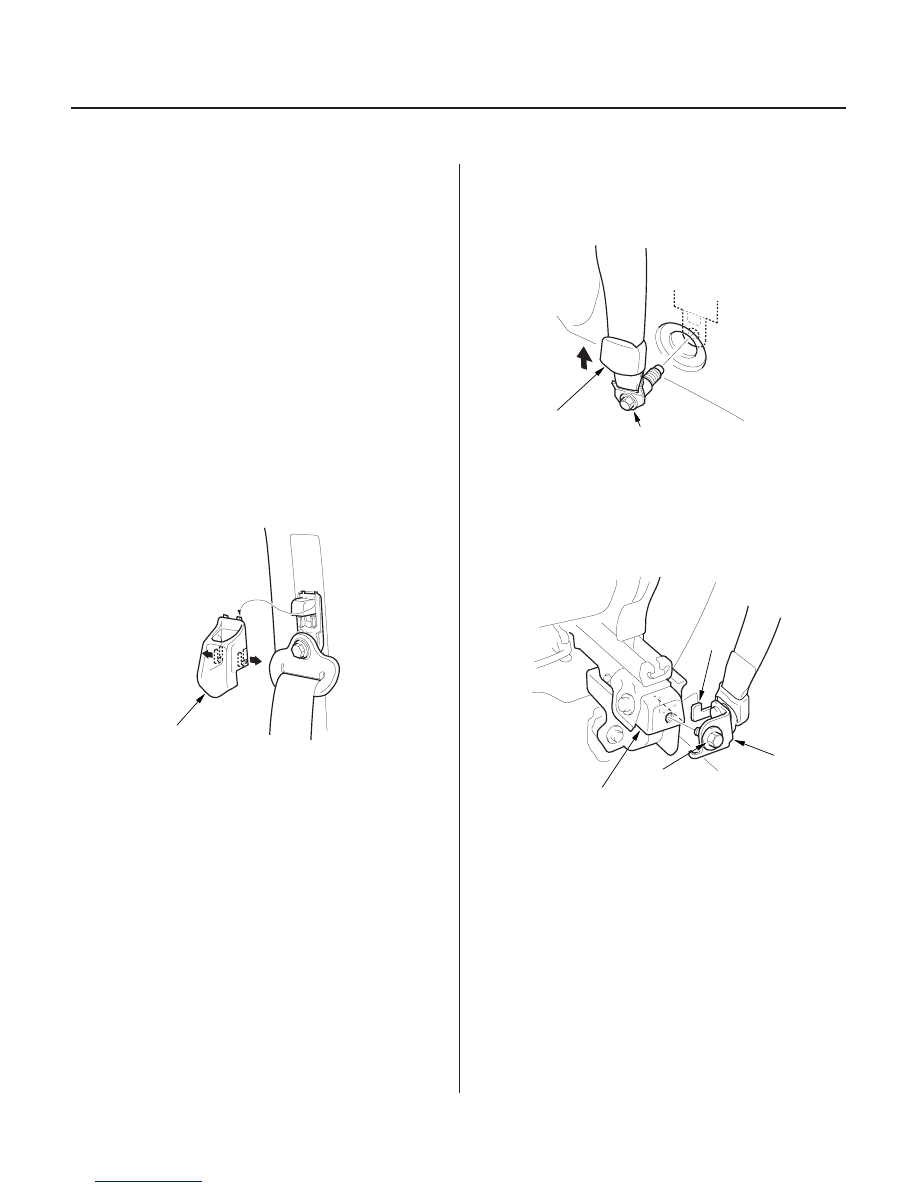

Front Seat Belt Replacement

A

B
7/16-20 UNF
32 N·m (3.3 kgf·m, 24 lbf·ft)

A

A
10 x 1.25 mm
47 N·m (4.8 kgf·m, 35 lbf·ft)

B

C

D

SRS components are located in this area. Review the
SRS component locations, ’99-01 models (see page 23-
18), ’02 model (see page 23-19), ’03-04 models (see
page 23-20), and the precautions and procedures (see
page 23-21) before preforming repairs or service.

NOTE: Check the front seat belts for damage, and
replace them if necessary.

1. Make sure you have the anti-theft code for the radio

and the navigation system, and then write down
the frequencies for the preset buttons.

2. Slide the front seat forward fully.

3. Disconnect the negative cable from the battery, and

wait at least 3 minutes before beginning work.

4. Remove the upper anchor cover (A).

5. For ’99-02 models driver’s and passenger’s seat

belts and ’03-04 models driver’s seat belt: Pull the
lower anchor cover (A) back, and remove the lower
anchor bolt (B).

6. For ’03-04 models passenger’s seat belt: Remove

the rear riser cover (see step 7 on page 20-82).
Remove the bolt (A), and release the hook (B), then
remove the lower anchor bracket (C) from the outer
weight sensor (D).

03/07/29 10:30:33 61S0X050_230_0004

０４

０５

０３

’03-04 models passenger’s seat belt

23-5

C
6 x 1.0 mm
4 N·m
(0.4 kgf·m, 3 lbf·ft)

B

F

E

A
7/16-20 UNF
32 N·m
(3.3 kgf·m, 24 lbf·ft)

G

C
6 x 1.0 mm
4 N·m
(0.4 kgf·m,
3 lbf·ft)

B

F

E

D
7/16-20 UNF
32 N·m
(3.3 kgf·m, 24 lbf·ft)

G

A

8 x 1.25 mm
22 N·m (2.2 kgf·m,
16 lbf·ft)

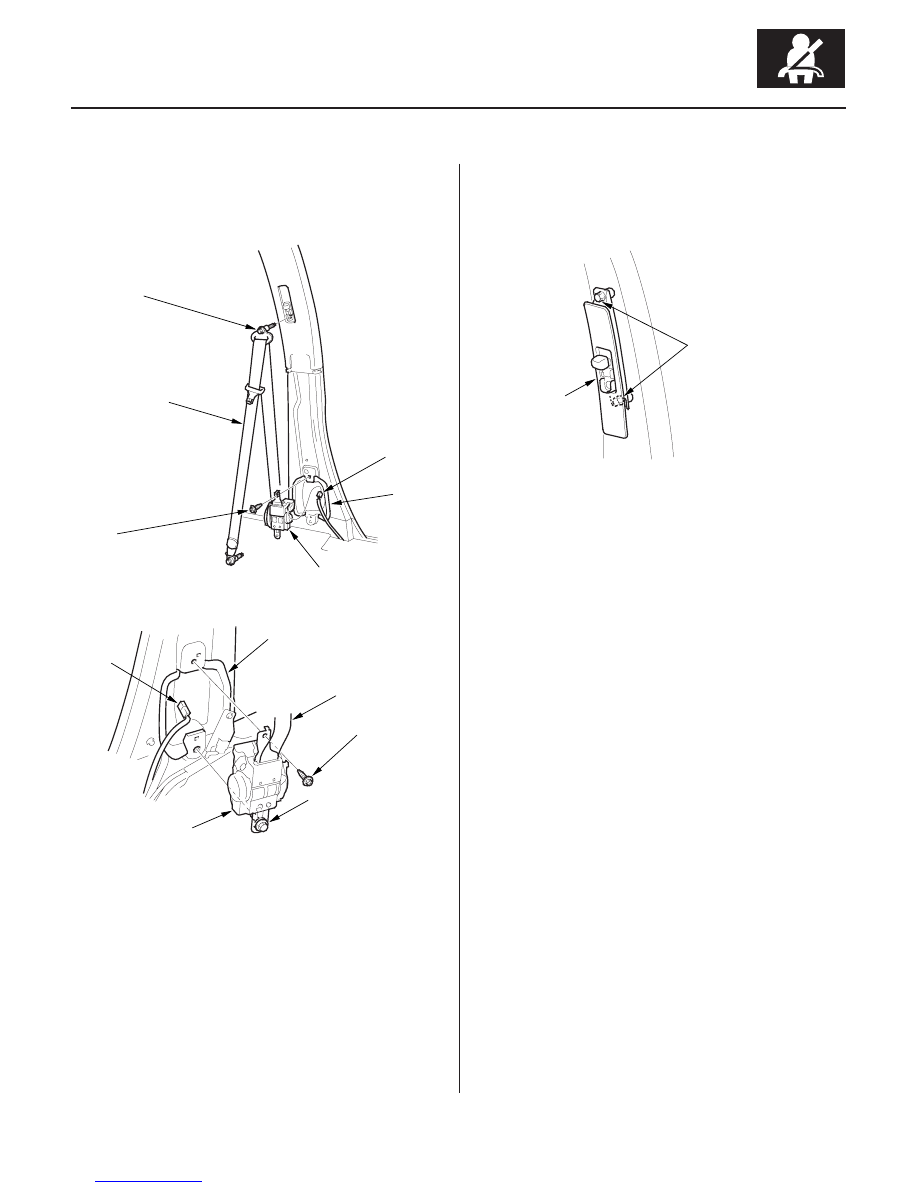

7. Remove the center pillar lower trim panel (see page

20-58).

8. Remove the upper anchor bolt (A).

9. Disconnect the seat belt tensioner connector (B).

Remove the retractor mounting ET screw (C), and
for ’03-04 models passenger’s seat belt, remove the
retractor bolt (D), then remove the front seat belt (E)
and retractor (F).

10. If necessary, remove the front seat belt protector

(G).

11. Remove the center pillar upper trim (see page 20-

58).

12. Remove the shoulder anchor adjuster (A).

13. Install the seat belt and retractor in the reverse

order of removal, and note these items:

• Apply liquid thread lock to the anchor bolts

before reinstallation.

• Check that the retractor locking mechanism

functions (see page 23-15).

• Assemble the washers, collar and bushing on the

upper and lower anchor bolts as shown.

• If the seat belt tensioner has been activated,

replace the front seat belt protector with a new
one.

• Before installing the anchor bolts, make sure

there are no twists or kinks in the seat belt.

• Make sure the seat belt tensioner connector is

plugged in properly.

• Reconnect the negative cable to the battery.
• Enter the anti-theft code for the radio and the

navigation system, and then enter the customer’s
radio station presets.

• Reset the clock.
• Do the PCM idle learn procedure (see page 11-

202) and the power window control unit reset
procedure (’03-04 models) (see page 22-200).

(cont’d)
