22-320

Power Sliding Doors

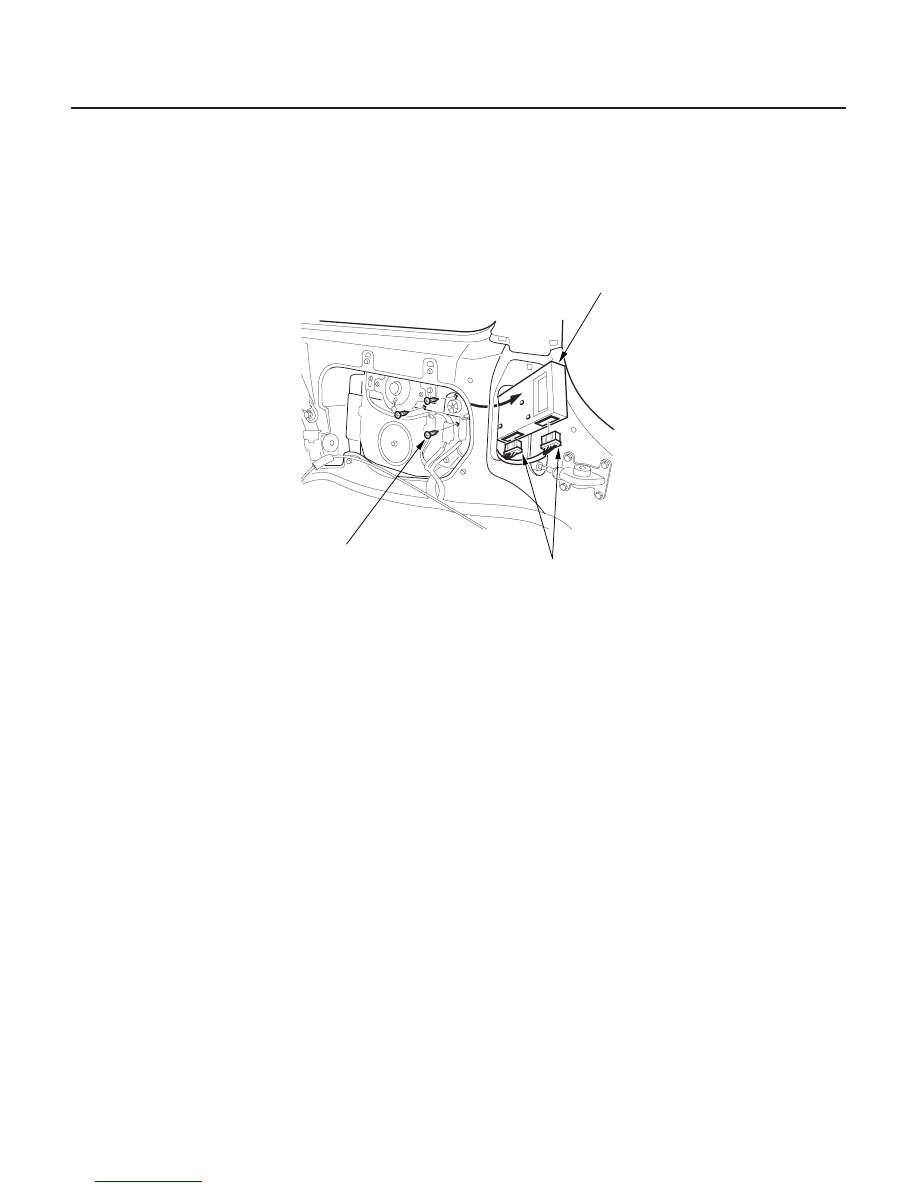

Power Sliding Door Control Unit Removal/Installation

B

C

A

1. Remove the rear side trim panel (see page 20-60).

2. Remove the seat belt tensioner for the second row seat (see page 23-8).

3. Remove the three mounting screws (A) from the power sliding door control unit (B).

4. Disconnect the 26P and 5P connectors (C) from the control unit.

5. Remove the control unit through the seat belt tensioner mounting hole.

6. Install the control unit in the reverse order of removal.

03/07/29 10:27:25 61S0X050_220_0322

＊０１

Ｓ０Ｘ４Ａ００Ｊ４６６７１００００００ＤＡＡＴ００

22-321

Sliding Door Lock System

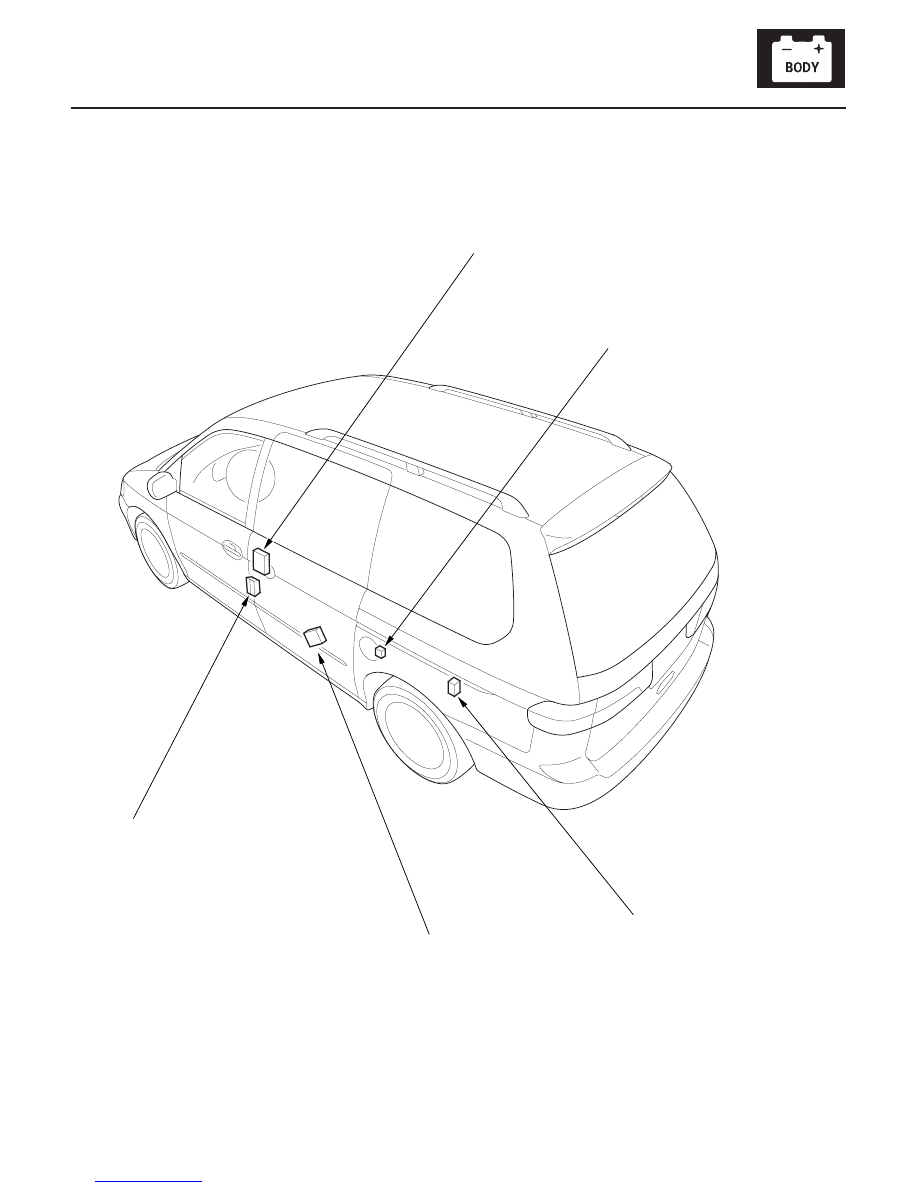

Component Location Index

FUEL FILL DOOR SWITCH

LEFT SLIDING DOOR LOCK ACTUATOR/
KNOB SWITCH

FUEL FILL DOOR RELAY

SLIDING DOOR JUNCTION SWITCH

SLIDING DOOR LOCK CONTROL UNIT

Actuator Test, page 22-280
Knob Switch Test, page 22-282

Test, page 22-88

Switch Test, page 22-326

Input Test, page 22-324

03/07/29 10:27:26 61S0X050_220_0323

＊０１

Ｓ０Ｘ４Ａ００Ｊ４６６７１００００００ＥＡＡＴ００

−

−

−

−

Without Factory Security System

22-322

Sliding Door Lock System

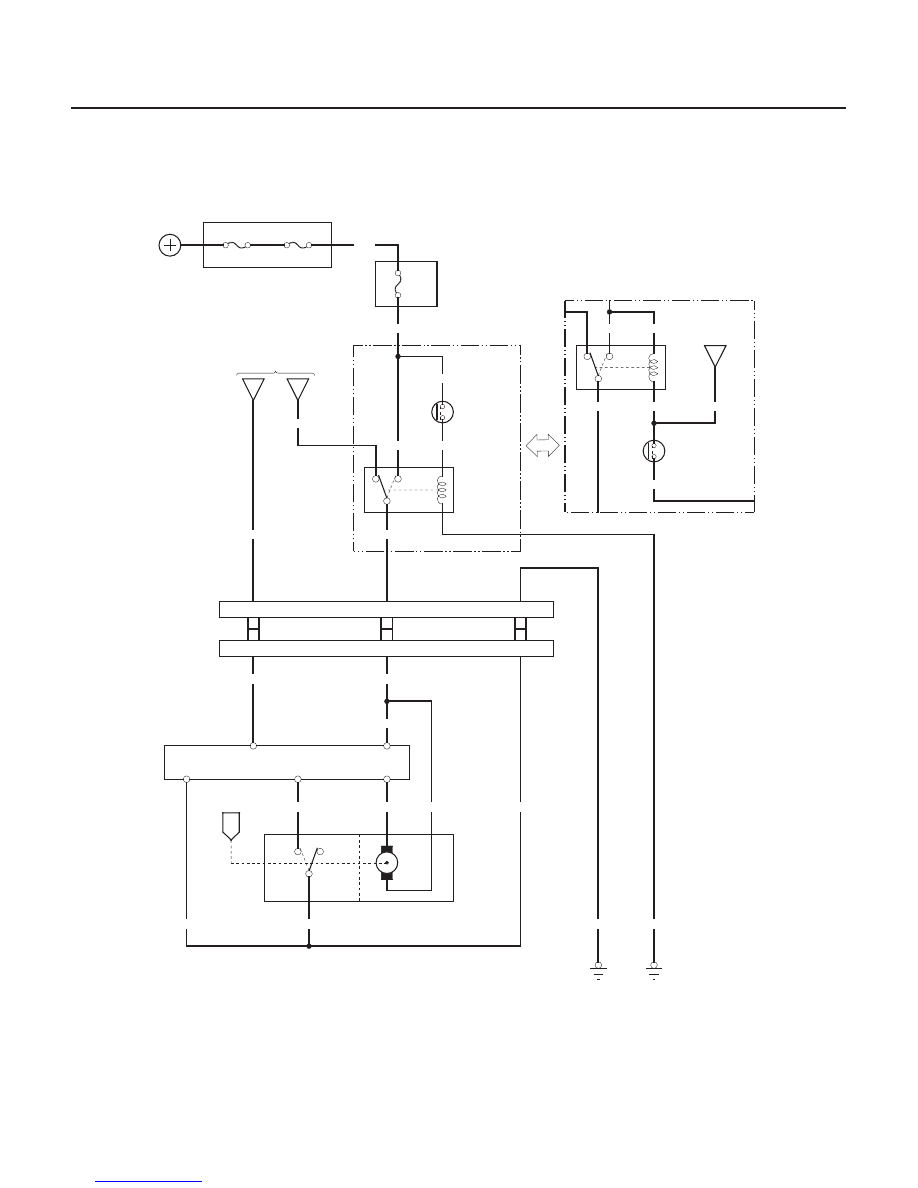

Circuit Diagram

(’99 01 models)

GRN

GRN

BLK

(’02 04 LX models)

BLU

WHT

WHT

: Without power sliding door

*2

: With power sliding door

*1

UNLOCK

LOCK

A6

YEL/RED

A3

BLK

BLK

D1

D2

A5

WHT/RED

WHT/RED

WHT/RED

A8

BLU/RED

A4

SLIDING DOOR LOCK CONTROL UNIT

2 : *2

: *1

9

H

: *2

3

: *1

10

8 : *1
1 : *2

LT GRN/RED

WHT/RED

BLU

BLK

G552

WHT

GRN

WHT

WHT

(20A)

No.12

UNDER HOOD FUSE/RELAY BOX

BATTERY

No.41 (120A)

No.54 (40A)

YEL

J

I

BLK

D3

D4

BLU/WHT

G551

BLK

PASSENGER’S
UNDER DASH
FUSE/RELAY
BOX

PASSENGER’S
MULTIPLEX
CONTROL UNIT

FUEL
FILL DOOR
SWITCH
(Closed :
Fill door open)

FUEL
FILL DOOR
RELAY

LEFT POWER
SLIDING DOOR
CONTROL UNIT*1

FUEL
FILL
DOOR
RELAY

FUEL
FILL DOOR
SWITCH
(Closed :
Fill door open)

JUNCTION
SWITCH

DOOR LOCK
KNOB SWITCH

LEFT SLIDING DOOR LOCK
KNOB SWITCH/ACTUATOR

03/07/29 10:27:27 61S0X050_220_0324

＊０２

−

−

−

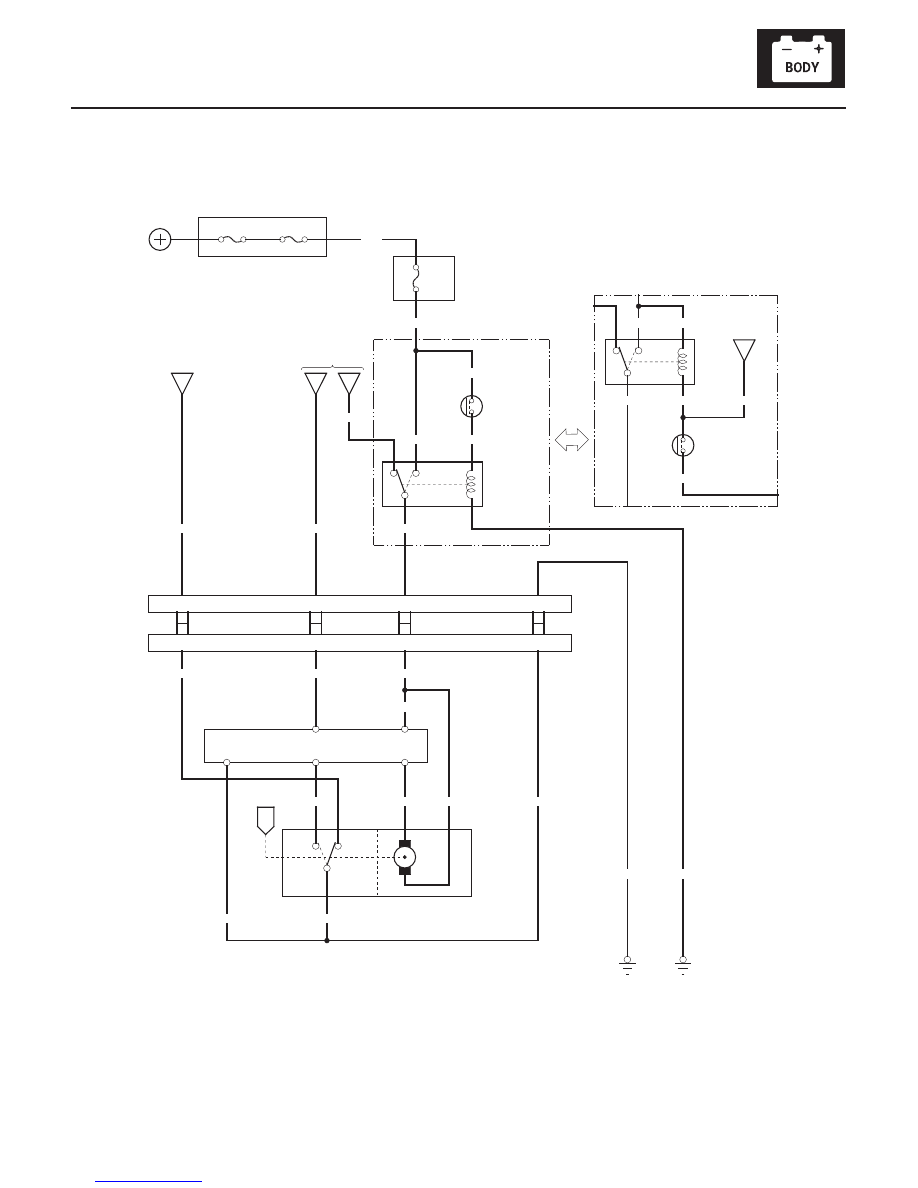

With Factory Security System (’01-04 EX, ’02-04 EXL models)

22-323

(’01 model)

GRN

GRN

BLK

(’02 04 models)

BLU

WHT

WHT

GRY

I

GRY

12

D1

UNLOCK

LOCK

A6

YEL/RED

A3

BLK

BLK

D2

D3

A5

WHT/RED

WHT/RED

WHT/RED

A8

BLU/RED

A4

SLIDING DOOR LOCK CONTROL UNIT

10

H

11

9

LT GRN/RED

WHT/RED

BLU

BLK

G552

WHT

GRN

WHT

WHT

(20A)

No.12

UNDER HOOD FUSE/RELAY BOX

BATTERY

No.41 (120A)

No.54 (40A)

YEL

K

J

BLK

D6

D5

BLU/WHT

G551

BLK

PASSENGER’S
UNDER DASH
FUSE/RELAY
BOX

DRIVER’S
MULTIPLEX
CONTROL
UNIT

PASSENGER’S
MULTIPLEX
CONTROL UNIT

FUEL
FILL DOOR
SWITCH
(Closed :
Fill door open)

FUEL
FILL DOOR
RELAY

LEFT POWER
SLIDING DOOR
CONTROL UNIT

FUEL
FILL
DOOR
RELAY

FUEL
FILL DOOR
SWITCH
(Closed :
Fill door open)

JUNCTION
SWITCH

DOOR LOCK
KNOB SWITCH

LEFT SLIDING DOOR LOCK
KNOB SWITCH/ACTUATOR

03/07/29 10:27:27 61S0X050_220_0325
