Driver’s Multiplex Control Unit

22-204

Power Windows

Control Unit Input Test

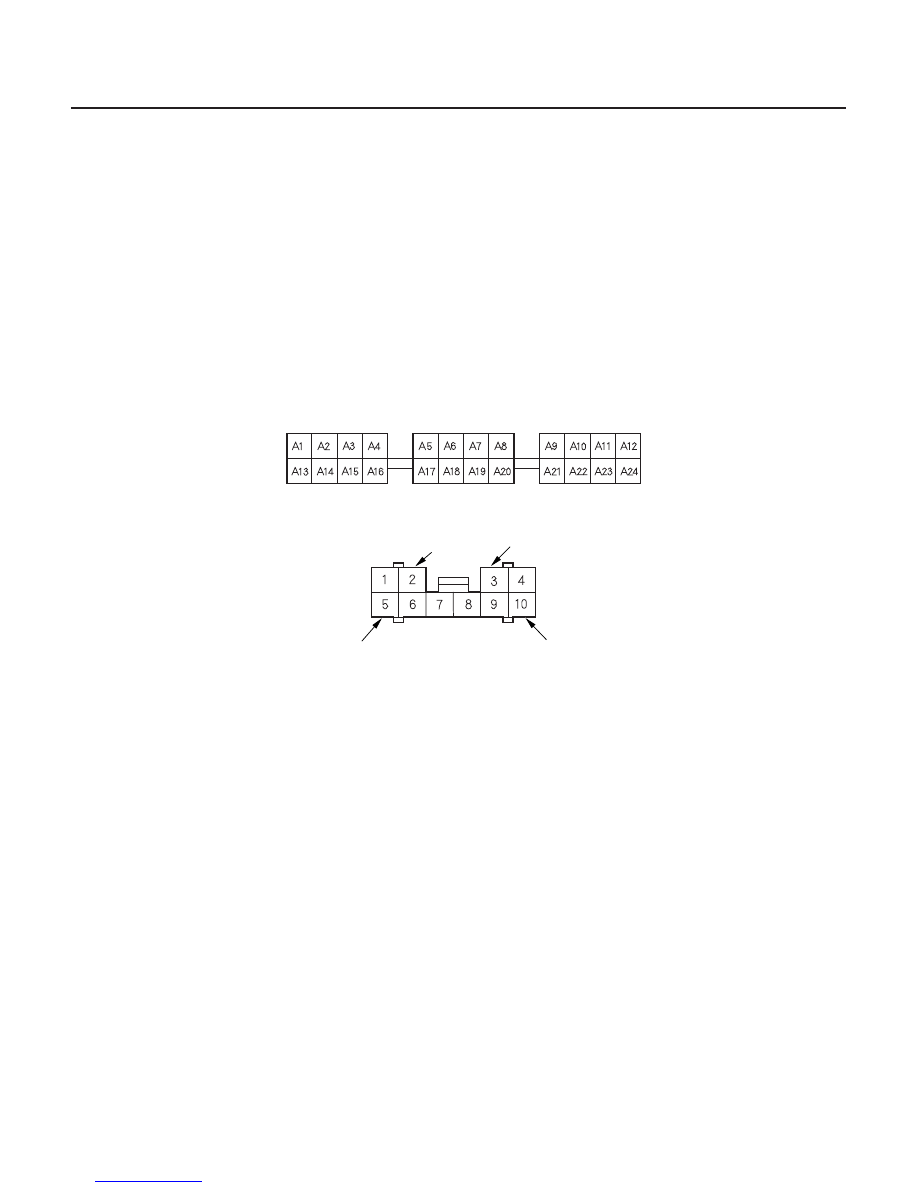

DRIVER’S UNDER-DASH FUSE/RELAY BOX SOCKET
(Driver’s multiplex control unit connector A)

DRIVER’S UNDER-DASH FUSE/RELAY BOX CONNECTOR A

GRN/YEL

GRN/ORN

BLU

BLU/YEL

1. Before testing the power window control functions, troubleshoot the multiplex control system (see page 22-244).

2. Remove the driver’s multiplex control unit from the driver’s under-dash fuse/relay box.

3. Inspect the connector and socket terminals to be sure they are all making good contact.

• If the terminals are bent, loose or corroded, repair them as necessary, and recheck the system.
• If the terminals look OK, go to step 4.

Wire side of female terminals

03/07/29 10:24:08 61S0X050_220_0206

Cavity

Wire

Test condition

Test: Desired result

Cavity

Wire

Test condition

Test: Desired result

Possible cause if result is not obtained

Possible cause if result is not obtained

22-205

4. With the driver’s multiplex control unit still disconnected, make these input tests at the fuse/relay box socket.

• If any test indicates a problem, find and correct the cause, then recheck the system.
• If all the input tests prove OK, go to step 5.

•

•
•
•
•

•
•
•
•
•

•

•
•
•
•
•

A12

Fuse/relay

box socket

Under all
conditions

Check for voltage to ground:
There should be battery voltage.

Blown No. 13 (7.5A) fuse in the
passenger’s under-dash
fuse/relay box
An open in the wire

A14

Under all
conditions

Check for continuity to ground:
There should be continuity.

Poor ground (G401)
An open in the wire

A7

Power window
main switch
ON and
ignition switch
ON (II), jump
12 V to A7

Check the left rear window
motor operation:
The window should close.

Blown No. 7 (7.5A) fuse in the
passenger’s under-dash
fuse/relay box
Poor ground (G581)
An open in the wire
A faulty window relay
A faulty window close motor
Faulty power window master
switch

A19

Power window
main switch
ON and
ignition switch
ON (II), jump
12 V to A19

Check the left rear window
motor operation:
The window should open.

Blown No. 7 (7.5A) fuse in the
passenger’s under-dash
fuse/relay box
Poor ground (G581)
An open in the wire
A faulty window relay
A faulty window open motor
Faulty power window master
switch

5. Reconnect the driver’s multiplex control unit to the fuse/relay box, turn the ignition switch ON (II), and perform the

following input tests at the appropriate connectors on the back of the fuse/relay box.

• If any test indicates a problem, find and correct the cause, then recheck the system.
• If all the input tests prove OK, go to step 6.

•
•
•
•
•
•
•
•

A3

GRN/ORN

Driver’s door
open

Check for voltage to ground:
There should be less than 1 V.

Faulty driver’s door switch
An open in the wire

Driver’s door
closed

Check for voltage to ground:
There should be 5 V or more.

Faulty driver’s door switch
A short in the wire

A10

GRN/YEL

Left sliding
door open

Check for voltage to ground:
There should be less than 1 V.

Faulty left sliding door switch
An open in the wire

Left sliding
door closed

Check for voltage to ground:
There should be 5 V or more.

Faulty left sliding door switch
A short in the wire

: Driver’s under-dash fuse/relay box connector A

(cont’d)

03/07/29 10:24:09 61S0X050_220_0207

０２

Passenger’s Multiplex Control Unit

22-206

Power Windows

Control Unit Input Test (cont’d)

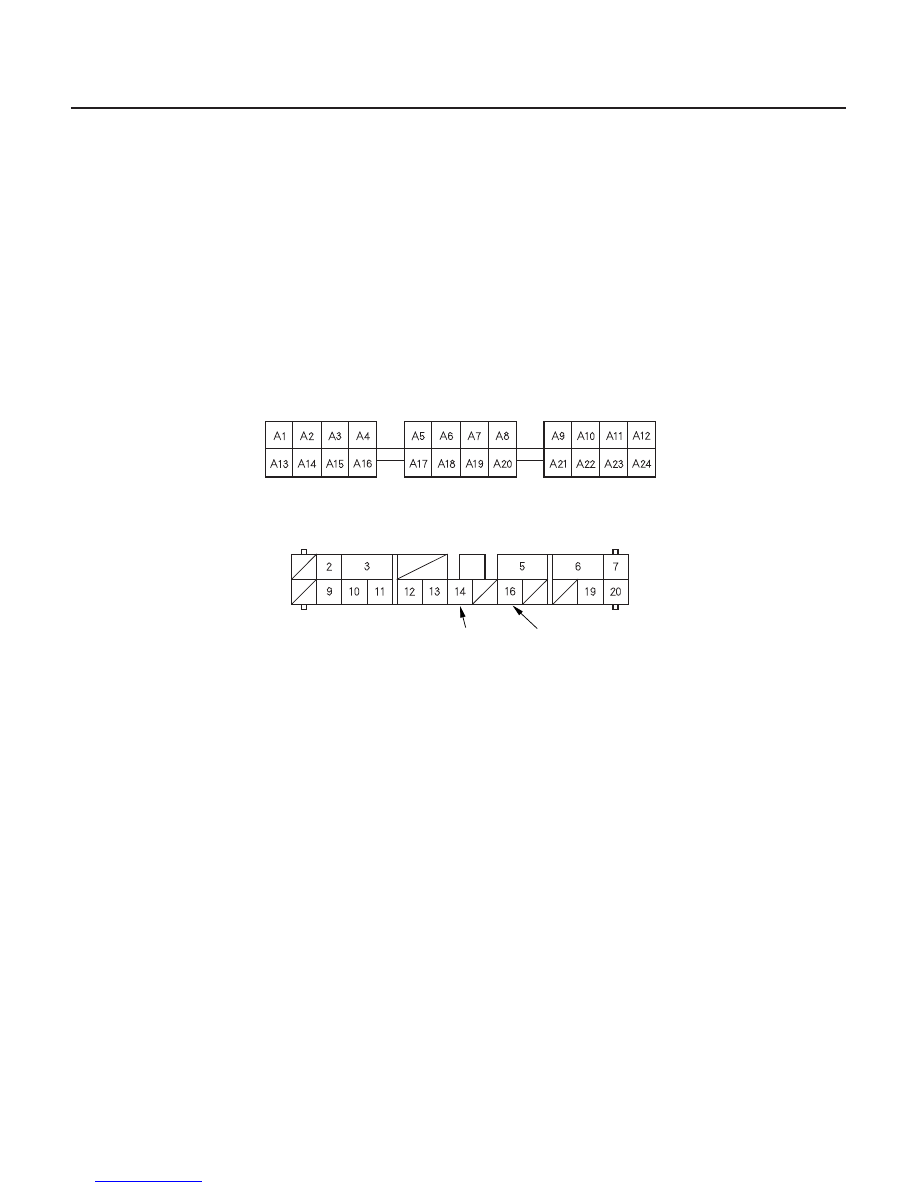

PASSENGER’S UNDER-DASH FUSE/RELAY BOX CONNECTOR A
