USA:

Canada:

Defogger Test (Canada)

22-184

Power Mirrors

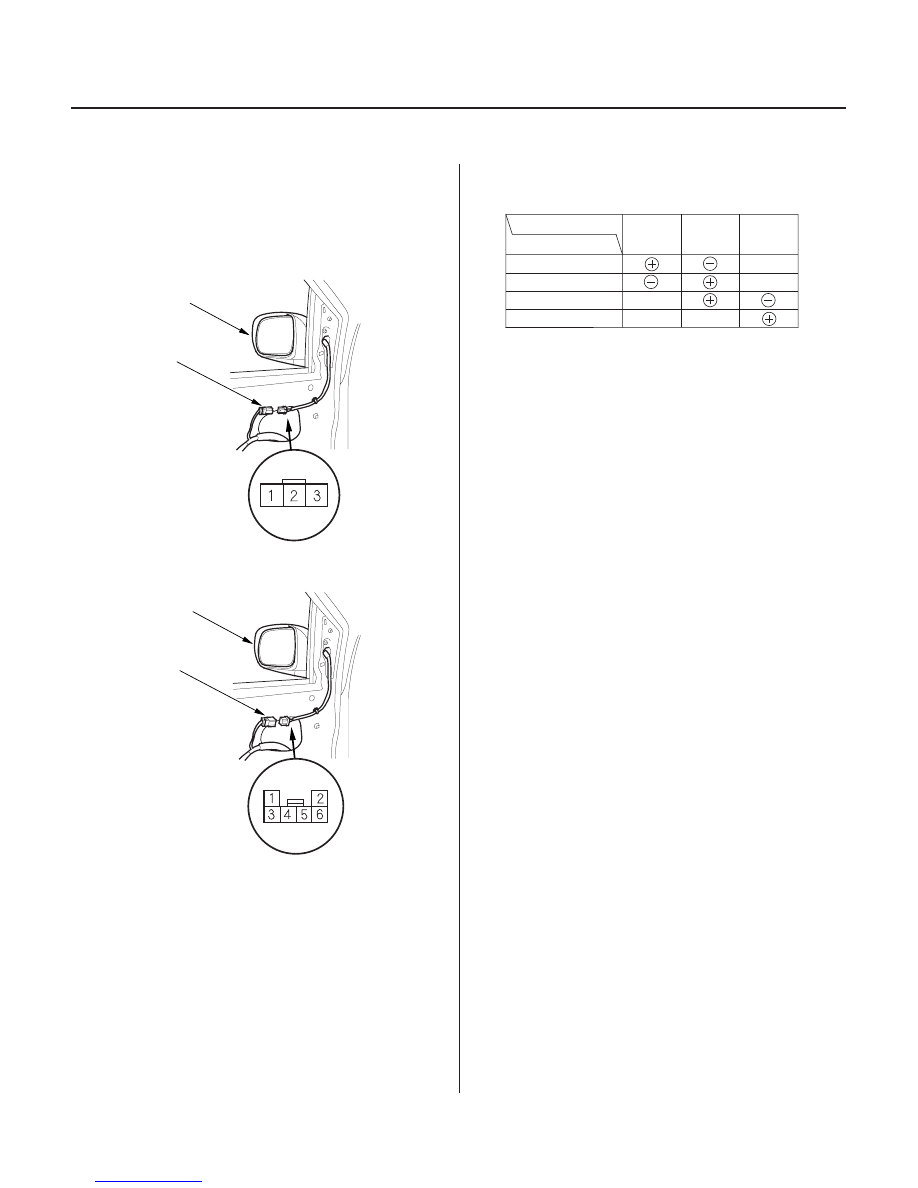

Power Mirror Actuator Test

B

A

B

A

Terminal

Position

1

(4)

2

(5)

3

(6)

TILT UP

TILT DOWN

SWING LEFT

SWING RIGHT

( ) : Canada

1. Remove the door panel (see page 20-7).

2. Disconnect the 3P or 6P connector (A) from the

power mirror (B).

3. Check actuator operation by connecting power and

ground according to the table.

4. If the mirror fails to work properly, replace the

mirror actuator.

5. Check for continuity between the No. 1 and No. 2

terminals of the 6P connector. There should be
continuity.

6. If there is no continuity, replace the mirror.

03/07/29 10:22:51 61S0X050_220_0186

０１

０２

０３

０４

Ｓ０Ｘ４Ａ００Ｊ３４３０００４４０３１ＫＢＡＴ００

22-185

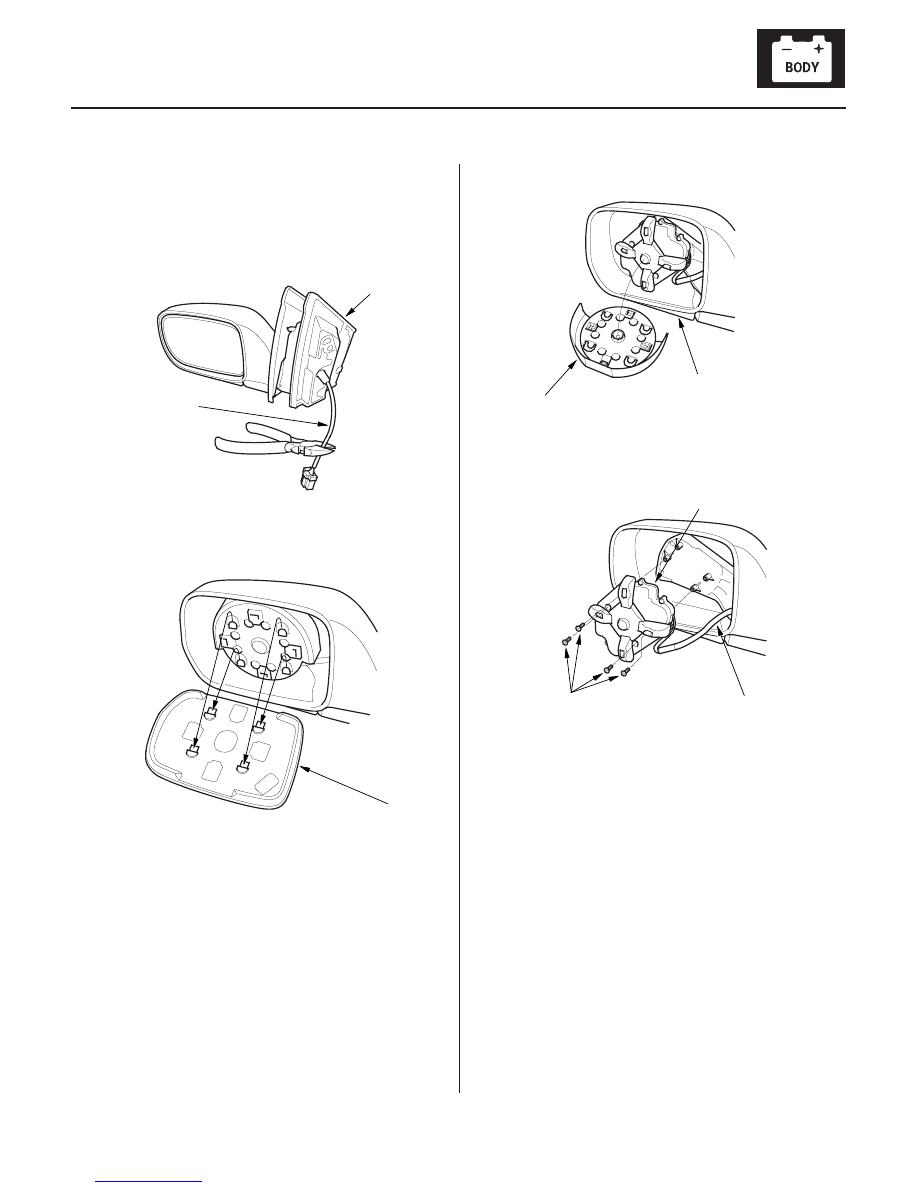

Power Mirror Actuator Replacement

B

A

A

B

A

B

A

C

1. Remove the power mirror from the door (see page

20-33).

2. Disconnect the 3P or 6P connector from the mirror.

3. Cut the wire harness (A) with a wire cutter.

4. Remove the seat base (B).

5. Remove the mirror holder (A) (see page 20-35).

6. Pry off the holder (A) from the housing (B).

7. Remove the four screws (A) and the actuator (B)

from the housing.

8. Pull the wire (C) from the housing.

(cont’d)

03/07/29 10:22:52 61S0X050_220_0187

０５

22-186

Power Mirrors

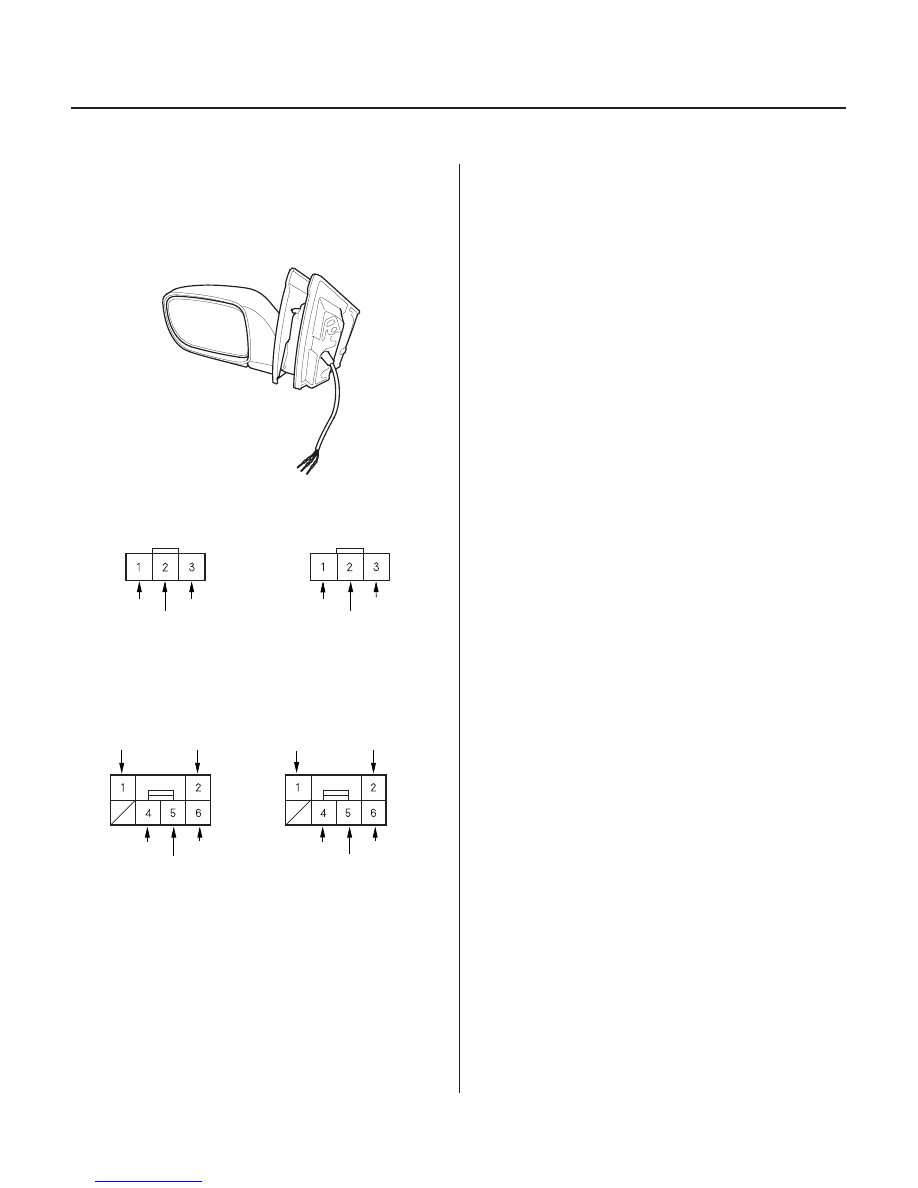

Power Mirror Actuator Replacement (cont’d)

USA :

Left

Right

BLK

BLK

BLK

BLK

LT GRN

BLU

YEL

WHT

YEL

LT GRN

Left

Right

GRN

BLU

YEL

GRN

YEL

WHT

Canada :

9. Install in the reverse of removal. Replace the mirror

and three screws with new one.

10. Insert the terminals into the connector in the

original arrangement as shown below.

11. Operate the power mirror to check that the actuator

works smoothly.

Wire side of female terminals

Wire side of female terminals

03/07/29 10:22:53 61S0X050_220_0188

＊０１

Ｓ０Ｘ４Ａ００Ｊ５４４６０６０００００ＤＡＡＴ００

22-187

Power Windows

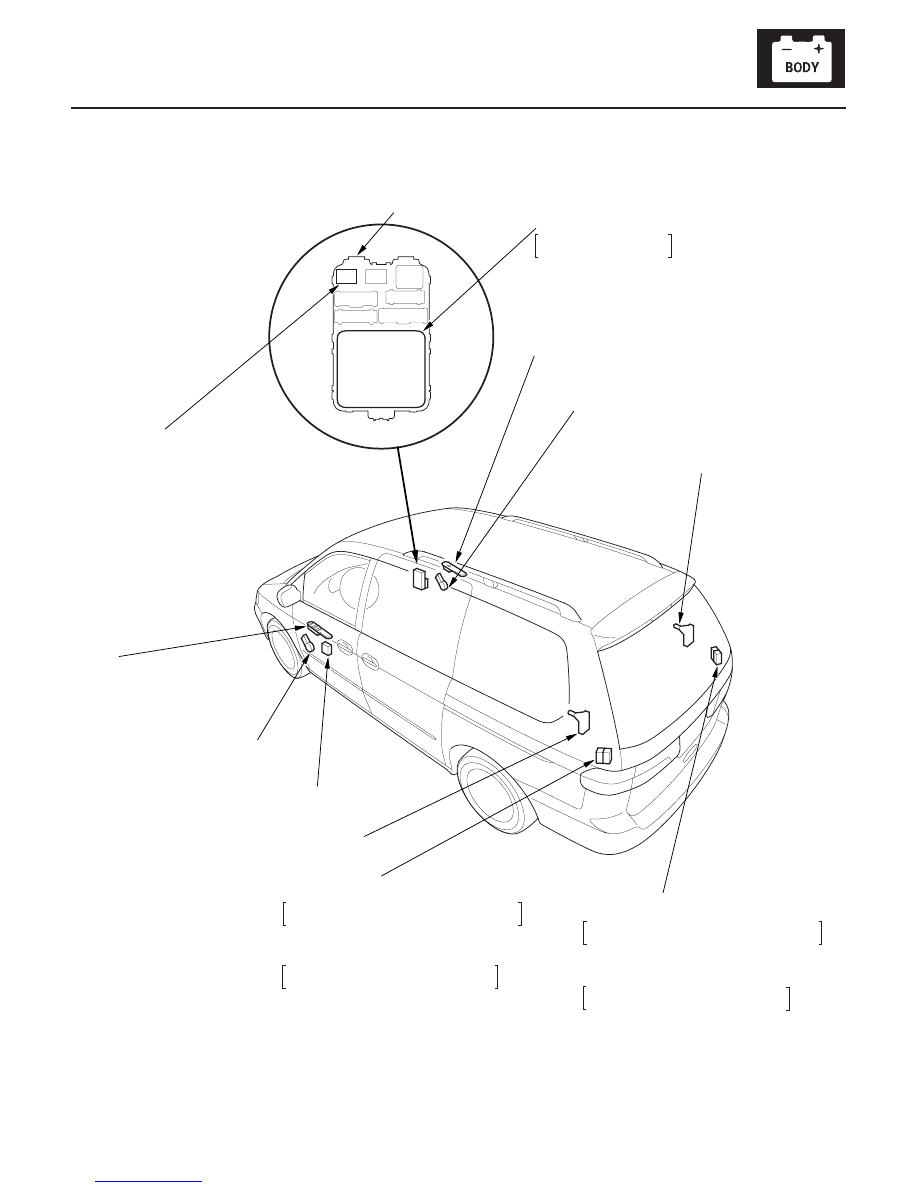

Component Location Index

PASSENGER’S UNDER-DASH FUSE/RELAY BOX

POWER WINDOW RELAY

POWER WINDOW MASTER
SWITCH

DRIVER’S WINDOW MOTOR

LEFT REAR WINDOW MOTOR

KEY-OFF TIMER CIRCUIT

PASSENGER’S WINDOW SWITCH

PASSENGER’S WINDOW MOTOR

RIGHT REAR WINDOW
MOTOR

RIGHT REAR WINDOW MOTOR
OPEN RELAY

RIGHT REAR WINDOW MOTOR
CLOSE RELAY

LEFT REAR WINDOW MOTOR
OPEN RELAY

LEFT REAR WINDOW MOTOR
CLOSE RELAY

POWER WINDOW CONTROL UNIT*

Test, page 22-88

Resetting*, page 22-200
Replacement, page 22-215

Test, page 22-212

Test, page 22-214

In the passenger’s
multiplex control unit,
Input Test, page 22-206

Test, page 22-214
Replacement, page 22-215

Test, page 22-213

Test, page 22-214

Wire colors: BLU, WHT/RED, WHT/RED,
WHT/BLK and RED/BLU

Test, page 22-88

Wire colors: BLU/YEL, WHT/RED,
WHT/RED, WHT/BLK and RED/YEL

Test, page 22-88

Wire colors: BLU, WHT/RED, WHT/RED,
WHT/YEL and GRN/RED

Test, page 22-88

Wire colors: BLU/YEL, WHT/RED,
WHT/RED, WHT/YEL and GRN/YEL

Test, page 22-88

Input Test, page 22-201

*: ’03-04 models
