22-156

Dash Lights Brightness Controller

Controller Test

B

A

RED/WHT

WHT/RED

1. Before testing the controller, do the control unit

input test (see page 22-154).

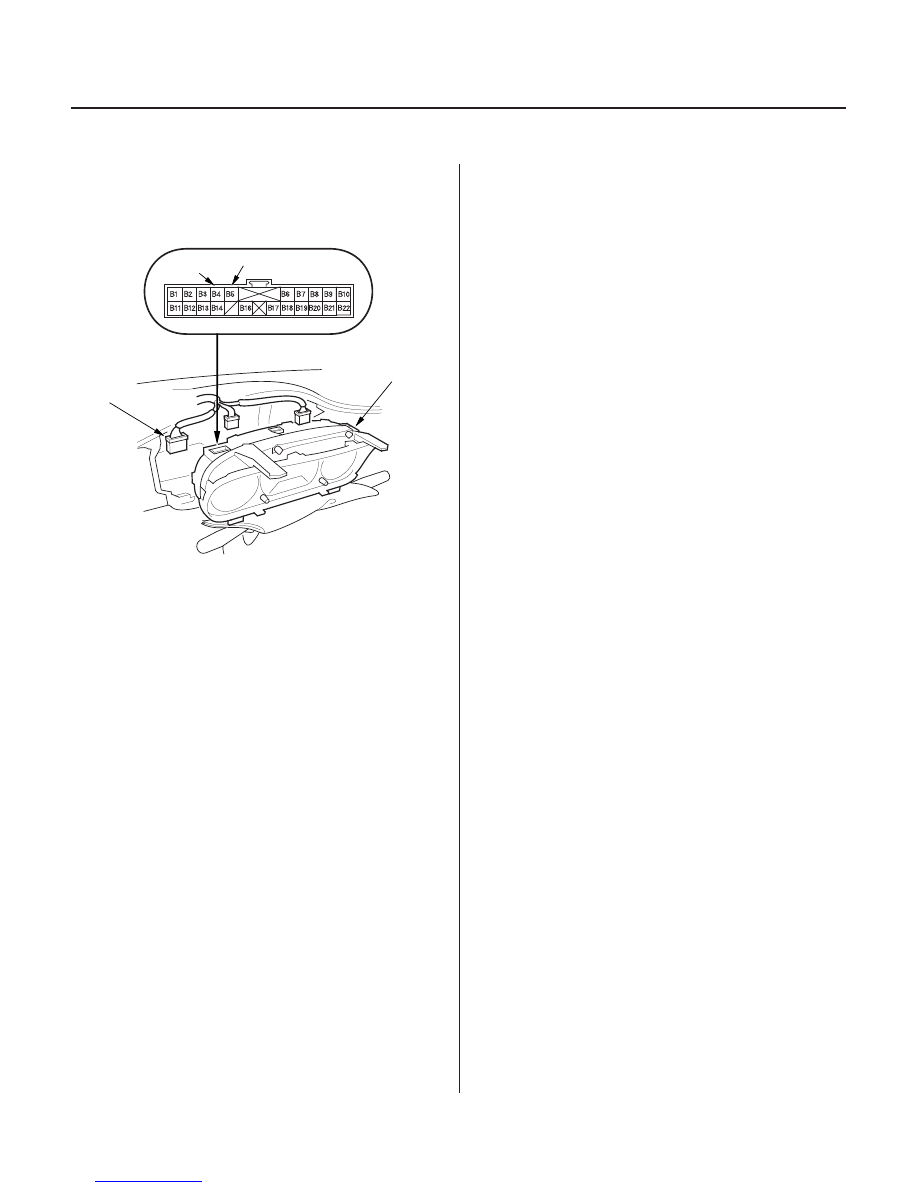

2. Remove the gauge assembly (A) (see page 22-100).

3. Disconnect the 22P connector (B).

4. At the gauge assembly, measure resistance

between the B4 and B5 terminals while rotating the
adjusting dial.
Resistance should vary from 0 to 20,000 ohms as
the dial is rotated.

5. If the resistance does not change, replace the

gauge assembly.

03/07/29 10:22:30 61S0X050_220_0158

＊０２

Ｓ０Ｘ４Ａ８５Ｊ１０３００００００００ＤＡＡＴ００

22-157

Audio System

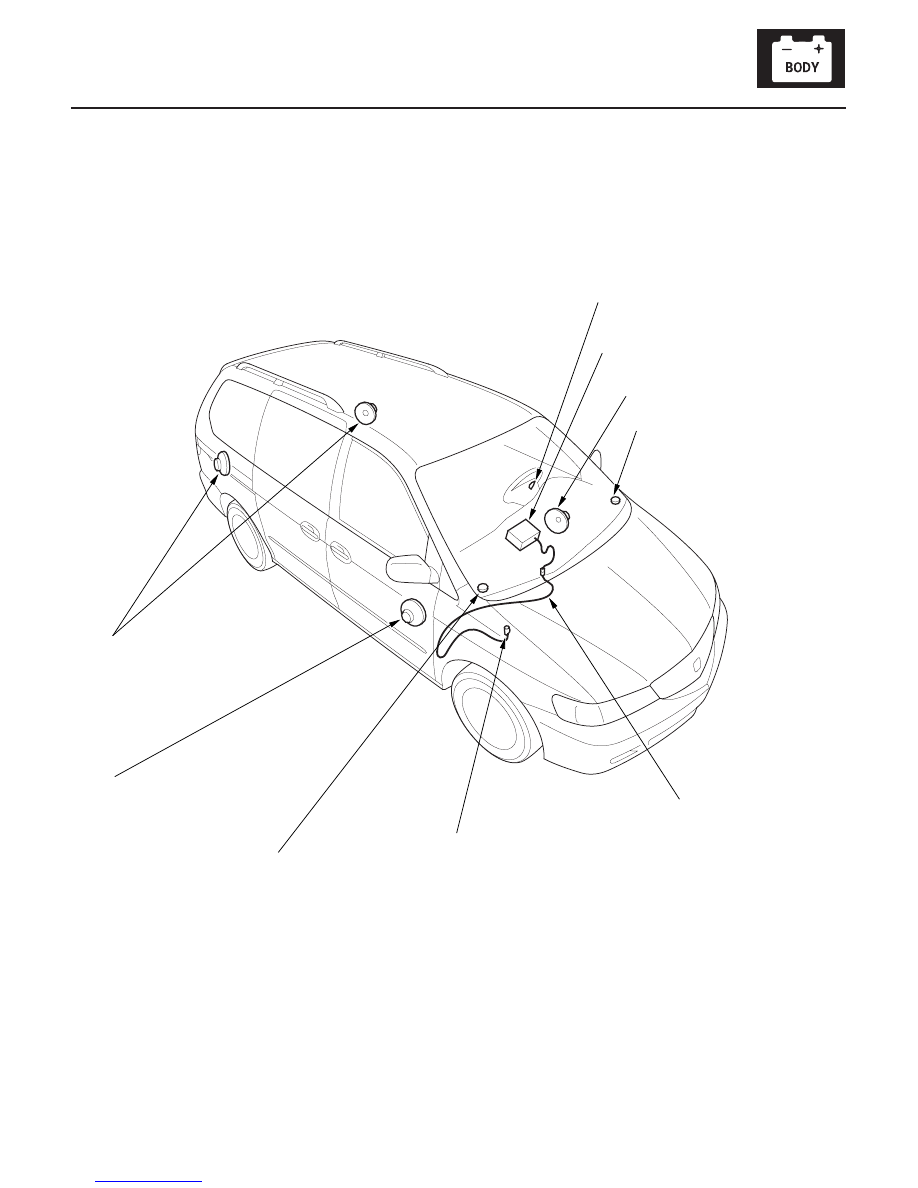

Component Location Index

DRIVER’S DOOR SPEAKER

ANTENNA LEAD

PASSENGER’S DOOR SPEAKER

RADIO REMOTE SWITCH

REAR SPEAKERS

RIGHT TWEETER

MAST ANNTENNA

LEFT TWEETER

•

AUDIO UNIT

Replacement, page 22-161

Replacement, page 22-161

Test, page 22-160

Replacement, page 22-161

Replacement, page 22-161

Replacement, page 22-162

Replacement, page 22-161

Refer to page 22-161 for the Rear Entertainment System.

Removal, page 22-159
System Description, page 22-160

03/07/29 10:22:33 61S0X050_220_0159

＊０１

Ｓ０Ｘ４Ａ８５Ｊ１０３００００００００ＥＡＡＴ００

−

−

Without Rear Entertainment System

22-158

Audio System

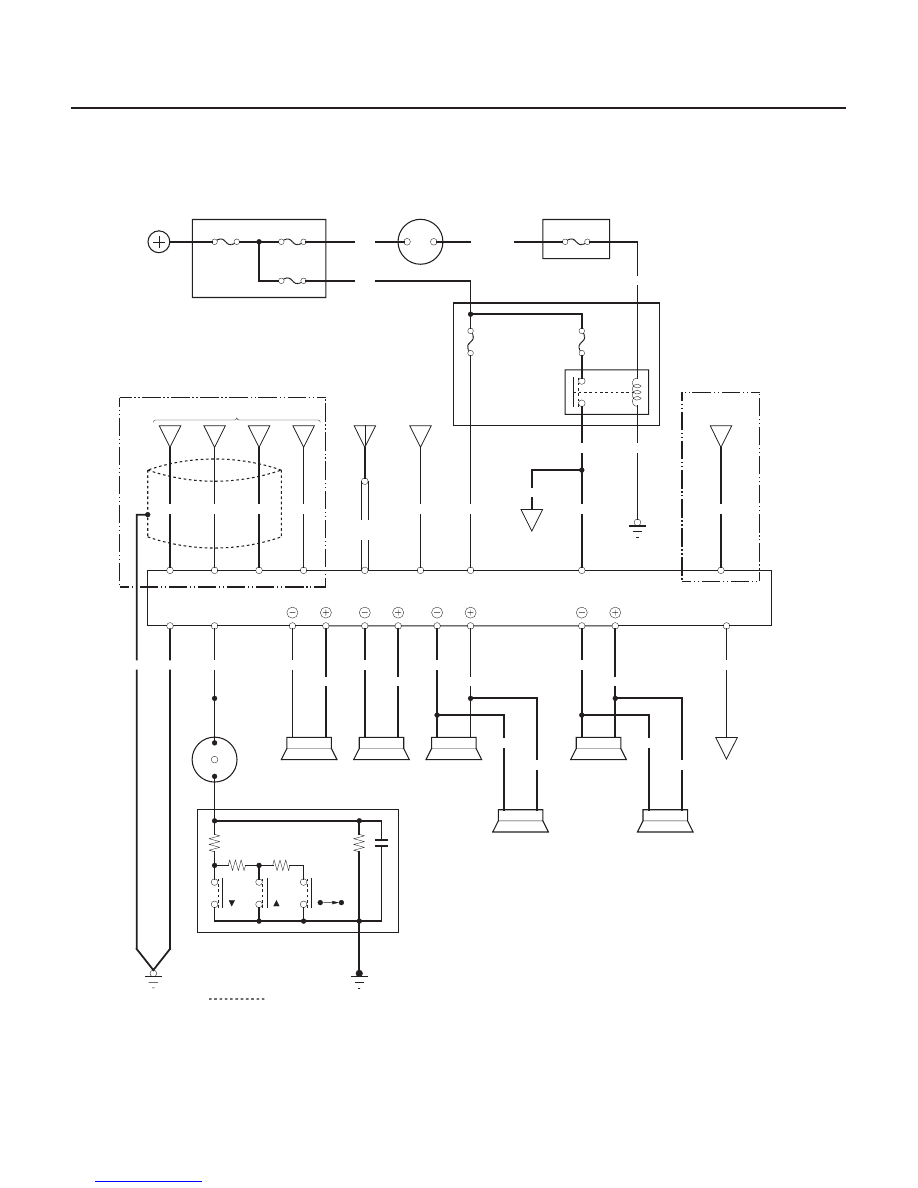

Circuit Diagram

(With Security)

BLU

A4

(With Navigation System)

BRN/WHT

A20

BLK

NAVIGATION UNIT

A12

BLU/GRN

ORN

A11

A13

ORN/BLU

WHT/BLK

A14

: Shielding

RADIO REMOTE SWITCH

(

(

(

GRN/RED

A3

(10A)

No.11

RED

A19

G502

A7

A17

A8

A18

A15

A5

A6

A16

WHT/BLU

A10

No.9
(15A)

A2

A9

AUDIO UNIT

No.41 (120A)

IGNITION SWITCH

G581

WHT/RED

BLK

WHT/RED

YEL/BLK

GRY/BLK

BLU/GRN

RED/GRN

BRN/BLK

BATTERY

No.42 (50A)

UNDER HOOD FUSE/RELAY BOX

No.54 (40A)

WHT

WHT/BLK

BAT

ACC

RED/BLK

No.8 (7.5A)

WHT/RED

GRY/WHT

BLU/YEL

RED/YEL

BRN/WHT

BRN/BLK

RED/GRN

BLU/GRN

GRY/BLK

YEL

MAST
ANTENNA

COMBINATION
LIGHT SWITCH

ACCESSORY
POWER
SOCKET
RELAY

PASSENGER’S
UNDER DASH
FUSE/RELAY
BOX

PASSENGER’S
MULTIPLEX
CONTROL UNIT

ACCESSORY
POWER
SOCKETS

ANTENNA
LEAD

CABLE
REEL

LEFT REAR
SPEAKER

RIGHT REAR
SPEAKER

DRIVER’S
DOOR SPEAKER

PASSENGER’S
DOOR SPEAKER

LEFT
TWEETER

RIGHT
TWEETER

DRIVER’S
MULTIPLEX
CONTROL
UNIT

VOL.
DOWN

VOL.
UP

SEEK
UP

)

)

)

03/07/29 10:22:33 61S0X050_220_0160

０１

０２

Ｓ０Ｘ４Ａ００Ｊ１０３１１１１３１５１ＫＤＡＴ００

With Navigation System:

Without Navigation System:

22-159

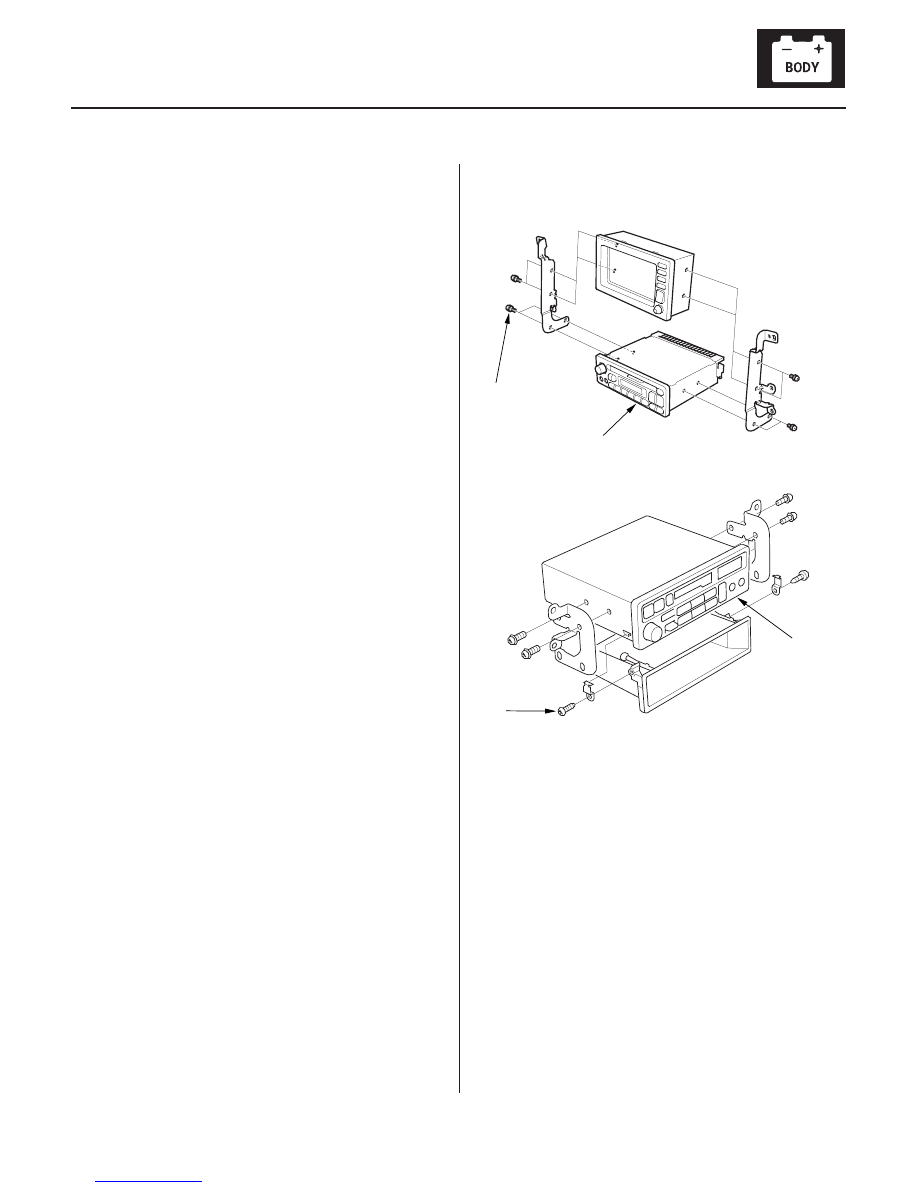

Audio Unit Removal/Installation

B

A

A

B

SRS components are located in this area. Review the
SRS component locations, ’99-01 models (see page 23-
18), ’02 model (see page 23-19), ’03-04 models (see
page 23-20), and the precautions and procedures (see
page 23-21) in the SRS before performing repairs or
service.

NOTE:

• Put on gloves to protect your hands.
• Take care not to scratch the dashboard and related

parts.

1. Make sure you have the anti-theft codes for the

radio and the navigation system, then write down
the frequencies for the radio’s preset buttons.

2. Remove the center panel (see page 20-70)

3. Disconnect the audio unit connector (A) and the

antenna lead (B) from the audio unit.

4. Remove the screws (A) and the audio unit (B).

5. Install in the reverse order of removal, and note

these items:

• Make sure the audio unit connectors are plugged

in properly, and the antenna lead is connected
properly.

• Enter the anti-theft codes for the radio and the

navigation system, then enter the customer’s
radio station presets.
