Right Side Wire Harness (’02-04 models) (cont’d)

Connector or Terminal

Ref

Cavities

Location

Connects to

Notes

22-56

Connectors and Harnesses

Connector to Harness Index (cont’d)

C451

18

13

Behind right kick panel

Dashboard wire harness B
(see page 22-34)

C452

17

2

Behind right kick panel

Dashboard wire harness B
(see page 22-34)

C505

14

21

Behind right kick panel

Dashboard wire harness A
(see page 22-40)

C506

15

2

Behind right kick panel

Dashboard wire harness A
(see page 22-40)

Power sliding
door

C581

19

2

Behind right kick panel

SRS main harness:
’02 model (see page 22-62),
’03-04 models (see page 22-64)

C582

7

14

C-pillar

Roof wire harness (see page 22-
60)

Rear Heater-A/C

C582

7

3

C-pillar

Roof wire harness (see page 22-
60)

Ecept ’04 model

C583

9

2

Under front passenger’s seat

SRS floor subharness:
’02 model (see page 22-62),
’03-04 models (see page 22-64)

C584

10

2

Under front passenger’s seat

SRS floor subharness:
’02 model (see page 22-62),
’03-04 models (see page 22-64)

C589

11

10

Under front passenger’s seat

Front passenger’s seat wire
harness (see page 22-73)

2

C761

16

3

Behind right kick panel

Front passenger’s door wire
harness (see page 22-71)

Seat heater

C861

28

4

Under front passenger’s seat

OPDS unit harness:
’02 model (see page 22-62),
’03-04 models (see page 22-66)

1

G581

21

Right B-pillar

Body ground via right side wire
harness

G582

1

Right quarter panel

Body ground via right side wire
harness

1: ’02 model, ’03-04 LX, and ’03-04 EXL with navigation system
2: ’03-04 EX and EXL without navigation system

03/07/29 10:19:42 61S0X050_220_0058

０２

22-57

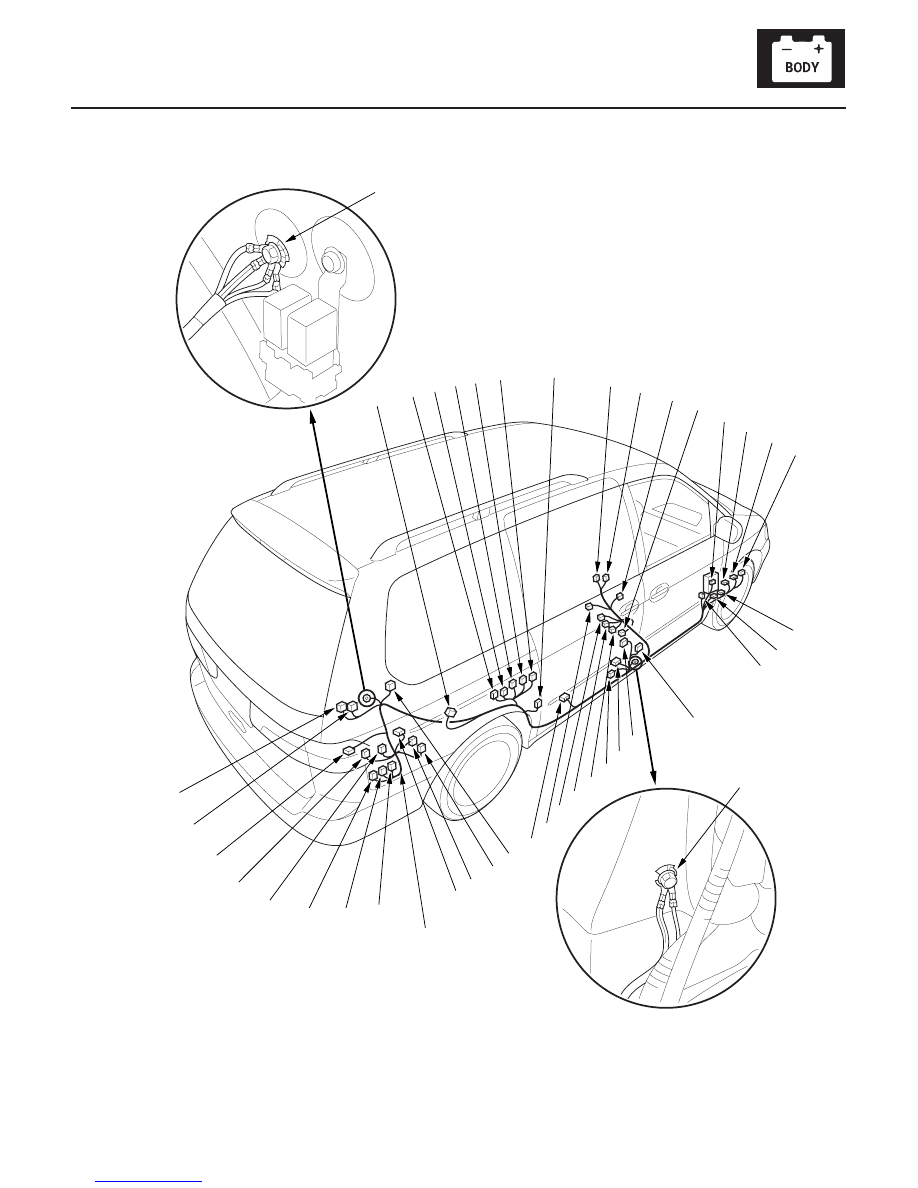

RIGHT SIDE WIRE HARNESS

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

34

33

35

36

37

38

39

40

41

03/07/29 10:19:43 61S0X050_220_0059

＋

０１

Ｓ０Ｘ４Ａ００Ｊ５４２８３２５８８５１ＤＢＡＴ００

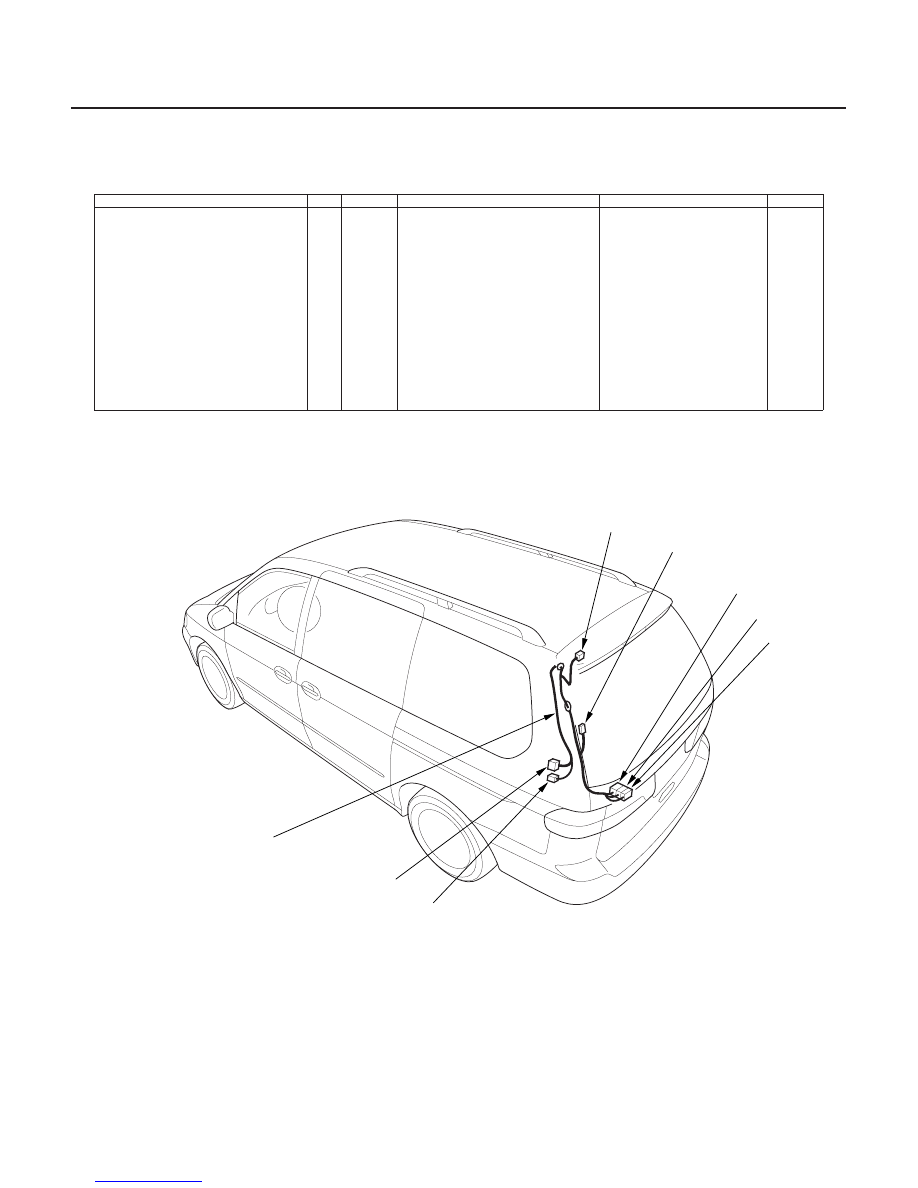

Tailgate Wire Harness

Connector or Terminal

Ref

Cavities

Location

Connects to

Notes

22-58

Connectors and Harnesses

Connector to Harness Index (cont’d)

TAILGATE WIRE HARNESS

7

6

5

4

3

2

1

High mount brake light

1

2

Left side of roof spoiler

Rear window defogger connector (

)

2

1

Left side of rear window

C554

6

14

Left quarter panel

Left side wire harness (see
page 22-48)

C554

6

16

Left quarter panel

Left side wire harness (see
page 22-48)

Security

C555

7

2

Left quarter panel

Left side wire harness (see
page 22-48)

Security

C601

5

4

Left side of tailgate

Tailgate subharness (see page
22-59)

C601

5

6

Left side of tailgate

Tailgate subharness (see page
22-59)

Security

C602

4

6

Left side of tailgate

Tailgate subharness (see page
22-59)

C603

3

2

Left side of tailgate

Tailgate subharness (see page
22-59)

03/07/29 10:19:43 61S0X050_220_0060

−

０１

Ｓ０Ｘ４Ａ００Ｊ５４２８３２５８５０１ＤＢＡＴ００

Tailgate Subharness

Connector or Terminal

Ref

Cavities

Location

Connects to

Notes

22-59

1

2

3

4

5

6

8

9

10

11

12

13

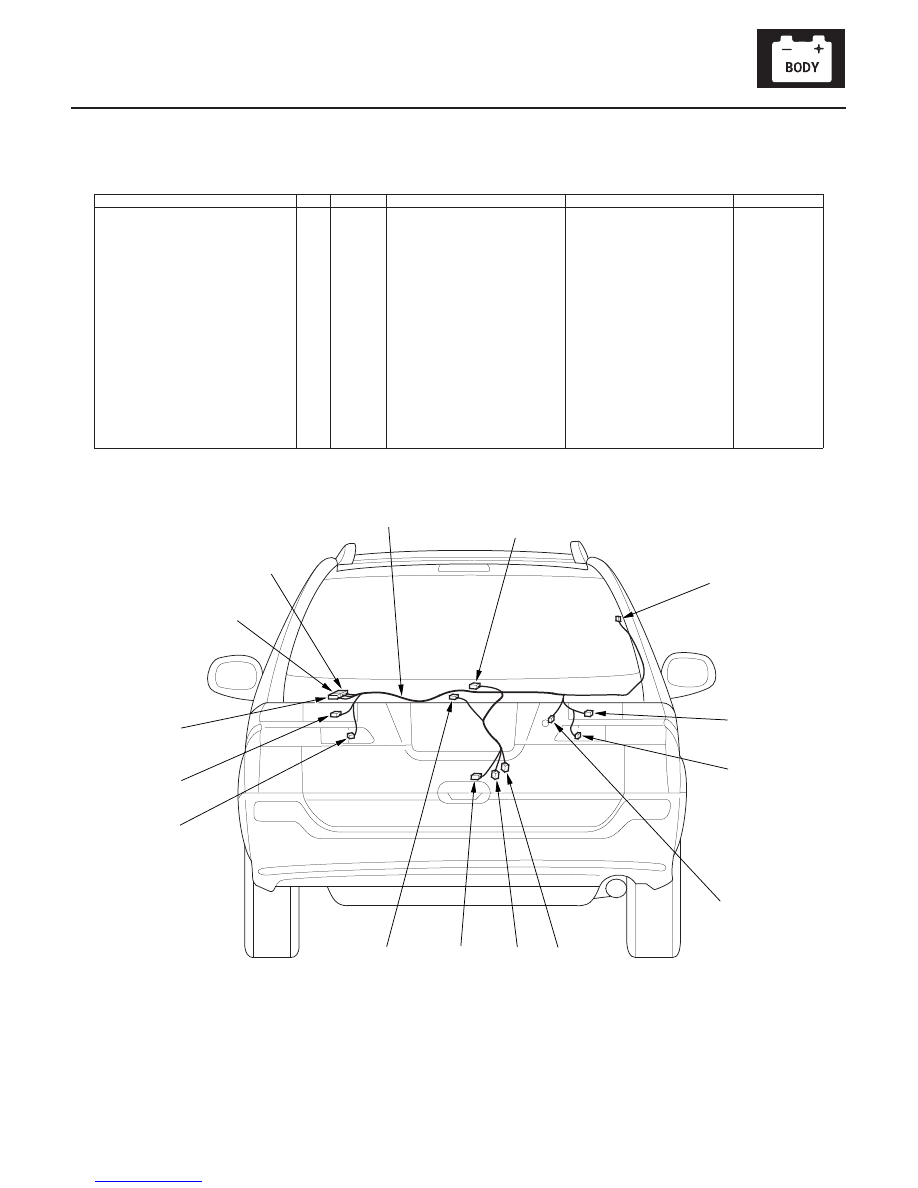

TAILGATE SUBHARNESS

7

14

Left back-up light

1

3

Behind left inner taillight

Left inner taillight

2

2

Behind left inner taillight

License plate light

14

2

Middle of tailgate

Rear window defogger (

)

7

1

Right side of rear window

Rear window wiper motor

6

4

Middle of tailgate

Right back-up light

9

3

Behind right inner taillight

Right inner taillight

8

2

Behind right inner taillight

Tailgate key cylinder switch

10

3

Right side of tailgate

Tailgate knob switch

12

3

Middle of tailgate

’01-04 models

Tailgate latch switch

13

2

Middle of tailgate

Tailgate lock actuator

11

2

Middle of tailgate

C601

3

4

Left side of tailgate

Tailgate wire harness (see
page 22-58)

C601

3

6

Left side of tailgate

Tailgate wire harness (see
page 22-58)

Security

C602

4

6

Left side of tailgate

Tailgate wire harness (see
page 22-58)

C603

5

2

Left side of tailgate

Tailgate wire harness (see
page 22-58)
