Engine Wire Harness (’02-04 models) (cont’d)

Connector or Terminal

Ref

Cavities

Location

Connects to

Notes

Knock Sensor Subharness

Connector or Terminal

Ref

Cavities

Location

Connects to

Notes

22-24

Connectors and Harnesses

Connector to Harness Index (cont’d)

Primary heated oxygen sensor
(PHO2S)

15

4

Left side of engine compartment

Radiator fan switch A

23

2

Left side of engine compartment

Radiator fan switch B

51

2

Right side of engine compartment

Shift solenoid valve A

31

2

On transmission housing

Shift solenoid valve B

34

2

On transmission housing

Shift solenoid valve C

33

2

On transmission housing

Starter solenoid

35

1

Left side of engine compartment

Throttle position (TP) sensor

38

3

Left side of engine compartment

Torque converter clutch solenoid valve

36

2

On transmission housing

Transmission range switch

18

10

On transmission housing

VTEC pressure switch

53

2

Right side of engine compartment

VTEC solenoid valve

55

1

Right side of engine compartment

C101

25

10

Left side of engine compartment

Left engine compartment wire
harness: ’99-02 models (see
page 22-28), ’03-04 models
(see page 22-30)

C102

26

14

Left side of engine compartment

Left engine compartment wire
harness: ’99-02 models (see
page 22-28), ’03-04 models
(see page 22-30)

C103

3

1

Right side of engine compartment

Knock sensor subharness

C104 (Junction connector)

21

24

Left side of engine compartment

C105 (Junction connector)

19

24

Left side of engine compartment

C107 (Junction connector)

13

20

Under middle of dash

C151

24

8

Left side of engine compartment

A/T subharness (see page 22-
74).

T101

1

Under-hood fuse/relay box

T102

48

Alternator

G101

16

Left side of engine compartment

Engine ground via engine
wire harness

G102

2

Right side of engine compartment

Engine ground via engine
wire harness

Knock sensor

49

1

Middle of engine compartment

C103

3

1

Middle of engine compartment

Engine wire harness

03/07/29 10:17:59 61S0X050_220_0026

０２

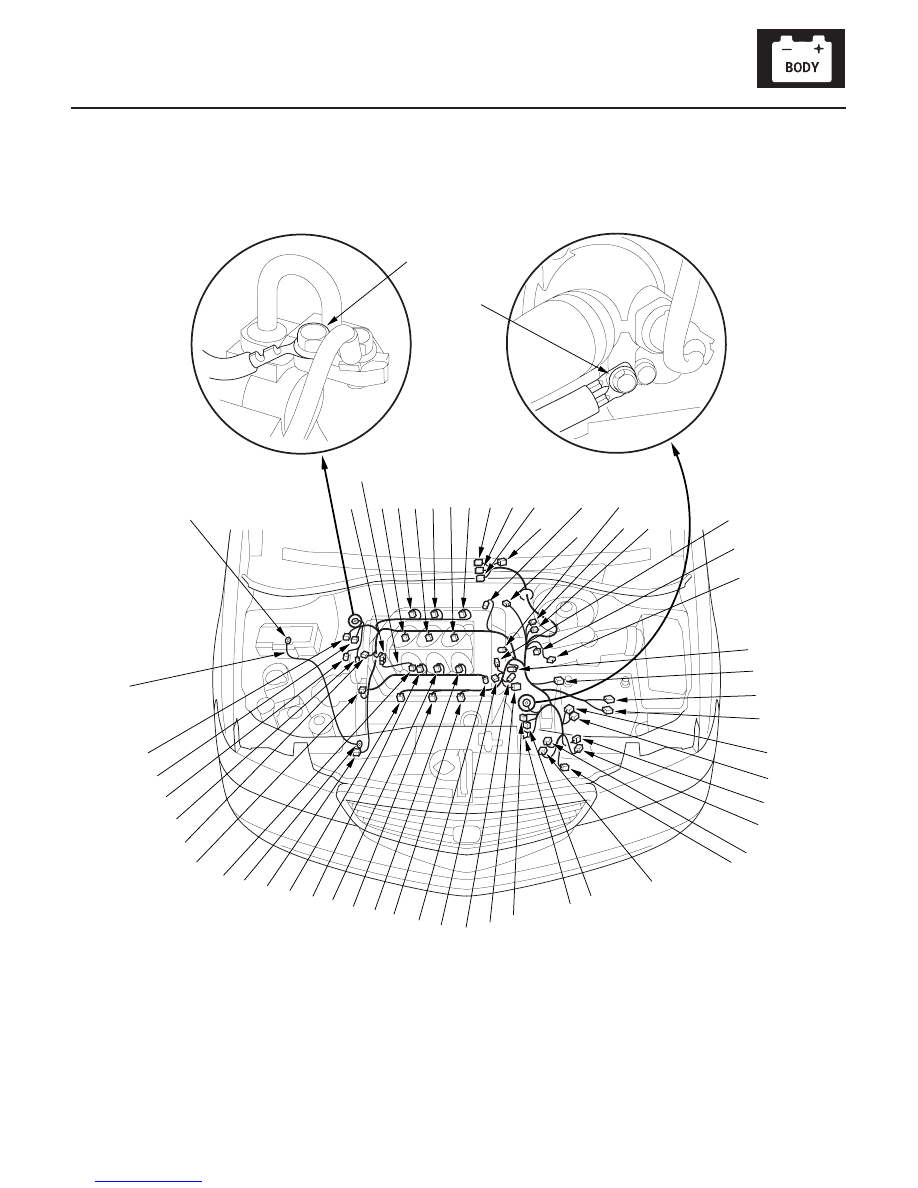

22-25

20

19

18

17

16

15

14

13

12

11

10

9

8

7

6

5

4

3

1

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

KNOCK SENSOR
SUBHARNESS

2

21

ENGINE WIRE
HARNESS

03/07/29 10:18:00 61S0X050_220_0027

Ｓ０Ｘ４Ａ００Ｊ５４２８３２２４５０２ＤＢＡＴ００

Right Engine Compartment Wire Harness

Connector or Terminal

Ref

Cavities

Location

Connects to

Notes

22-26

Connectors and Harnesses

Connector to Harness Index (cont’d)

ABS right front wheel sensor

9

2

Right side of engine compartment

ABS pump motor relay

14

4

Right side of engine compartment

A/C compressor clutch

20

1

Right side of engine compartment

A/C pressure switch

31

4

Right side of engine compartment

Condenser fan motor

19

2

Right side of engine compartment

Cruise control actuator

30

4

Right side of engine compartment

Diode (A/C switch)

34

2

Right side of dash

Diode (Fan)

1

2

Right side of dash

ELD unit (see page 22-75)

33

3

Into under-hood fuse/relay box

Engine mount control solenoid valve

17

2

Middle of engine compartment

Fail-safe relay

13

4

Right side of engine compartment

Fan control relay

12

5

Right side of engine compartment

Hood switch

18

2

Under hood latch

Security

Horn (high)

15

1

Under left headlight

Horn (low)

24

1

Under right headlight

Outside air temperature sensor

23

2

Behind right side of front bumper

Automatic
climate control

Passenger’s under-dash fuse/relay box
connector C (see page 22-77)

38

18

Behind right kick panel

Passenger’s under-dash fuse/relay box
connector D (see page 22-77)

37

3

Behind right kick panel

Power steering pressure (PSP) switch

10

2

Middle of engine compartment

Radiator fan motor

16

2

Middle of engine compartment

Rear window washer motor

25

2

Behind right side of front bumper

Right headlight

21

3

Behind right headlight

Right side marker and turn signal lights

28

3

Behind right headlight

Secondary heated oxygen sensor
(SHO2S)

11

4

Middle of engine compartment

SRS right front sensor

22

2

Behind right side of front bumper

’02 model

SRS right front sensor

32

2

Right side of engine compartment

’03-04 models

Under-hood fuse/relay box connector D
(see page 22-75)

5

16

Right side of engine compartment

Under-hood fuse/relay box connector C
(see page 22-75)

6

3

Right side of engine compartment

Under-hood fuse/relay box connector B
(see page 22-75)

7

7

Right side of engine compartment

Under-hood fuse/relay box connector A
(see page 22-75)

8

18

Right side of engine compartment

Washer fluid level switch

26

2

Behind right side of front bumper

Canada

Windshield washer motor

27

2

Behind right side of front bumper

C201

2

7

Behind right side of dash

Dashboard wire
harness B (see page 22-
32)

C202

3

6

Behind right side of dash

Dashboard wire
harness B (see page 22-
32)

C203

35

16

Behind right side of dash

Dashboard wire
harness A:
’99-01 models (see
page 22-38),
’02-04 models (see
page 22-40)

C204

36

2

Behind right side of dash

Dashboard wire
harness A:
’99-01 models (see
page 22-38),
’02-04 models (see
page 22-40)

Security

C205

4

4

Behind right side of dash

SRS main harness:
’02 model (see page 22-
62), ’03-04 models (see
page 22-64)

’02-04 models

G201

29

Right side of engine compartment

Body ground via right
engine compartment
wire harness

03/07/29 10:18:00 61S0X050_220_0028

＊０１

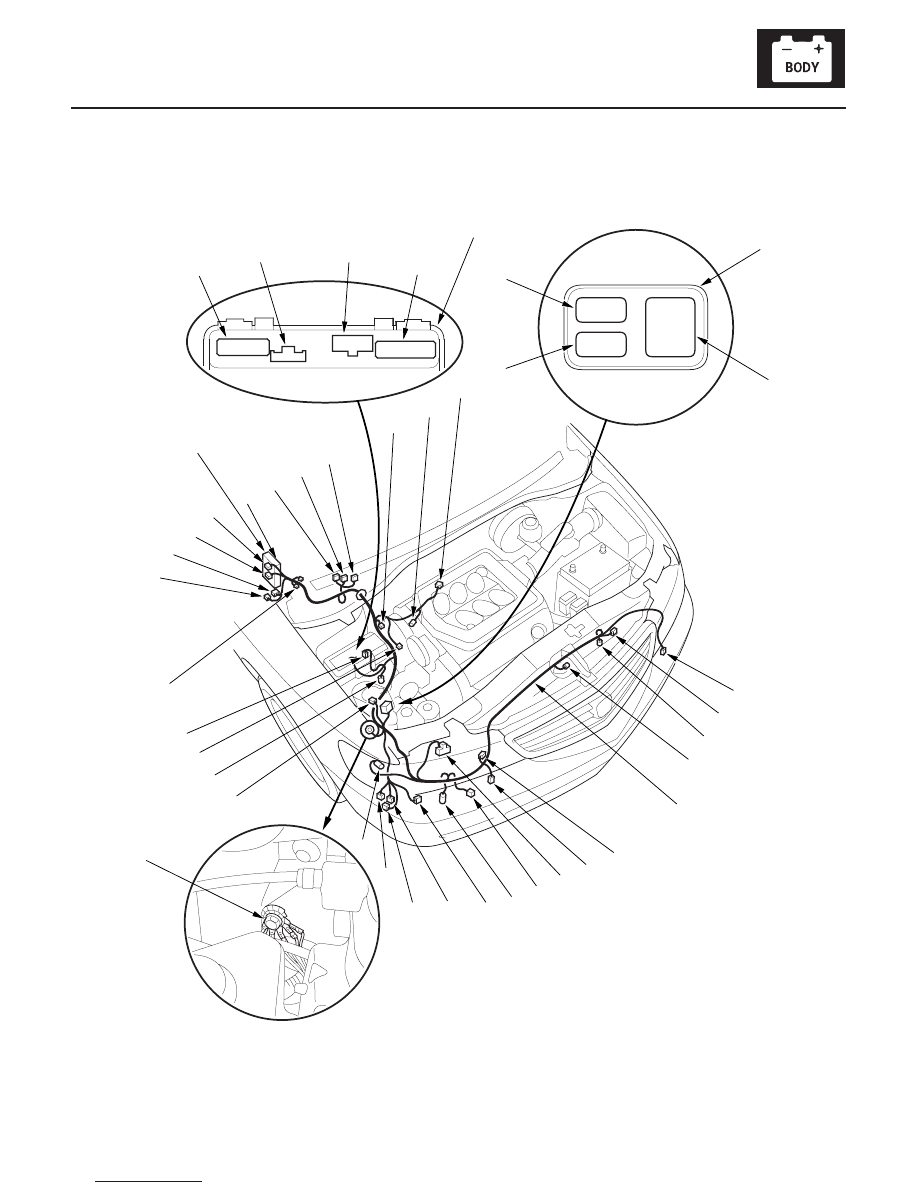

22-27

4

5

6

7

UNDER-HOOD FUSE/RELAY BOX

11

ABS RELAY BOX

13

12

27

1

2

3

8

9

10

14

15

16

17

RIGHT ENGINE COMPARTMENT
WIRE HARNESS

18

19

20

21

22

23

24

25

26

28

29

30

31

32

33

34

35

PASSENGER’S
UNDER-DASH
FUSE/RELAY BOX

36

37

38

03/07/29 10:18:01 61S0X050_220_0029
