21-108

Climate Control

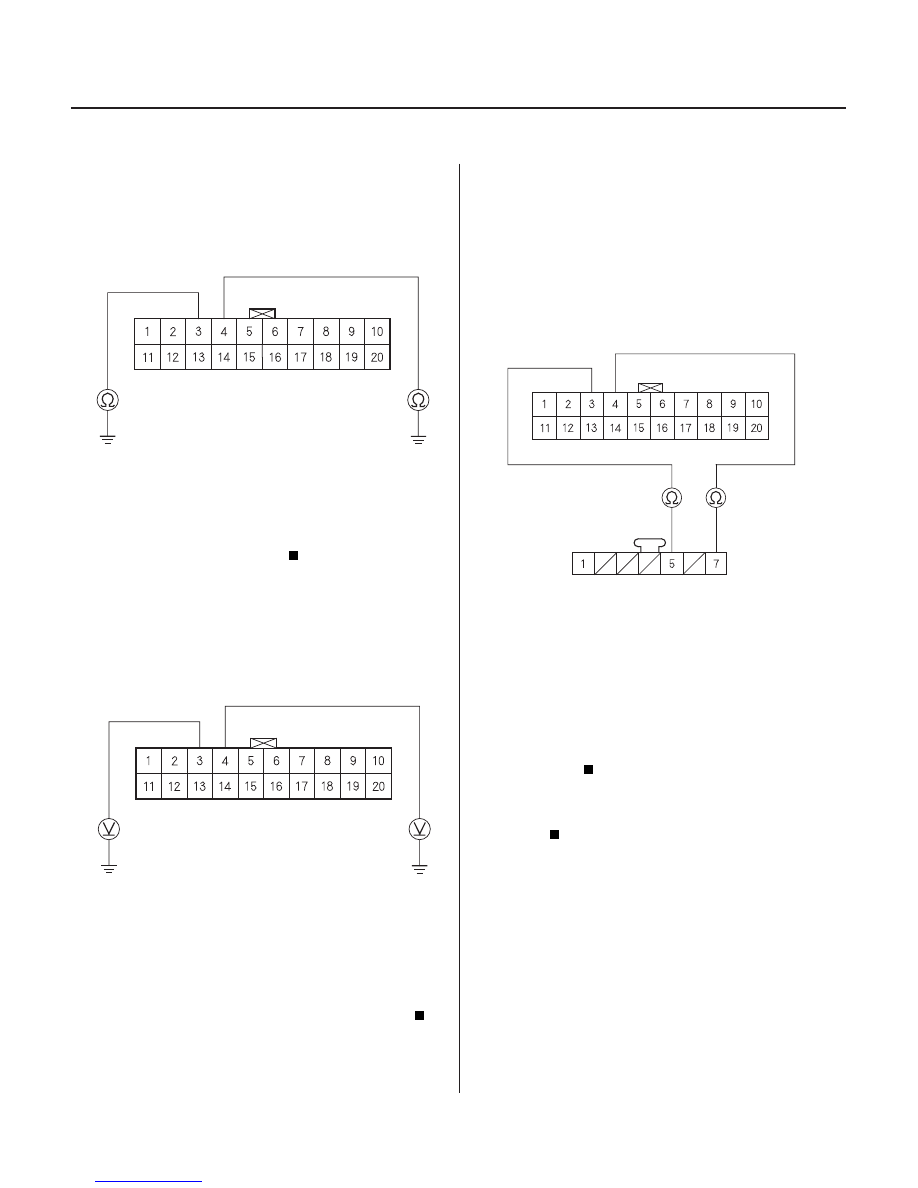

Recirculation Control Motor Circuit Troubleshooting (cont’d)

GRN/RED

GRN/WHT

CLIMATE CONTROL UNIT CONNECTOR B (20P)

GRN/RED

GRN/WHT

CLIMATE CONTROL UNIT CONNECTOR B (20P)

GRN/RED

GRN/WHT

GRN/WHT

GRN/RED

RECIRCULATION CONTROL MOTOR
7P CONNECTOR

CLIMATE CONTROL UNIT CONNECTOR B (20P)

8. Check for continuity between the No. 3 and No. 4

terminals of climate control unit connector B (20P)
and body ground individually.

Repair any short to body ground in the wire

(s) between the climate control unit and the
recirculation control motor.

Go to step 9.

9. Turn the ignition switch ON (II), and check the same

terminals for voltage.

Repair any short to power in the wire(s)

between the climate control unit and the
recirculation control motor. This short may also
damage the climate control unit. Repair the short to
power before replacing the climate control unit.

Go to step 10.

10. Turn the ignition switch off.

11. Check for continuity between the following

terminals of climate control unit connector B (20P)
and the recirculation control motor 7P connector.
20P:

7P:

No. 3

No. 5

No. 4

No. 7

Check for loose wires or poor connections at

climate control unit connector B (20P) and at the
recirculation control motor 7P connector. If the
connections are good, substitute a known-good
climate control unit, and recheck. If the symptom/
indication goes away, replace the original climate
control unit.

Repair any open in the wire(s) between the

climate control unit and the recirculation control
motor.

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Is ther e continuity?

Is ther e any voltage?

Is ther e continuity?

03/07/29 10:13:30 61S0X050_210_0109

−

−

−

−

−

−

−

−

＊０４

＊０５

０３

YES

NO

YES

NO

YES

NO

YES

NO

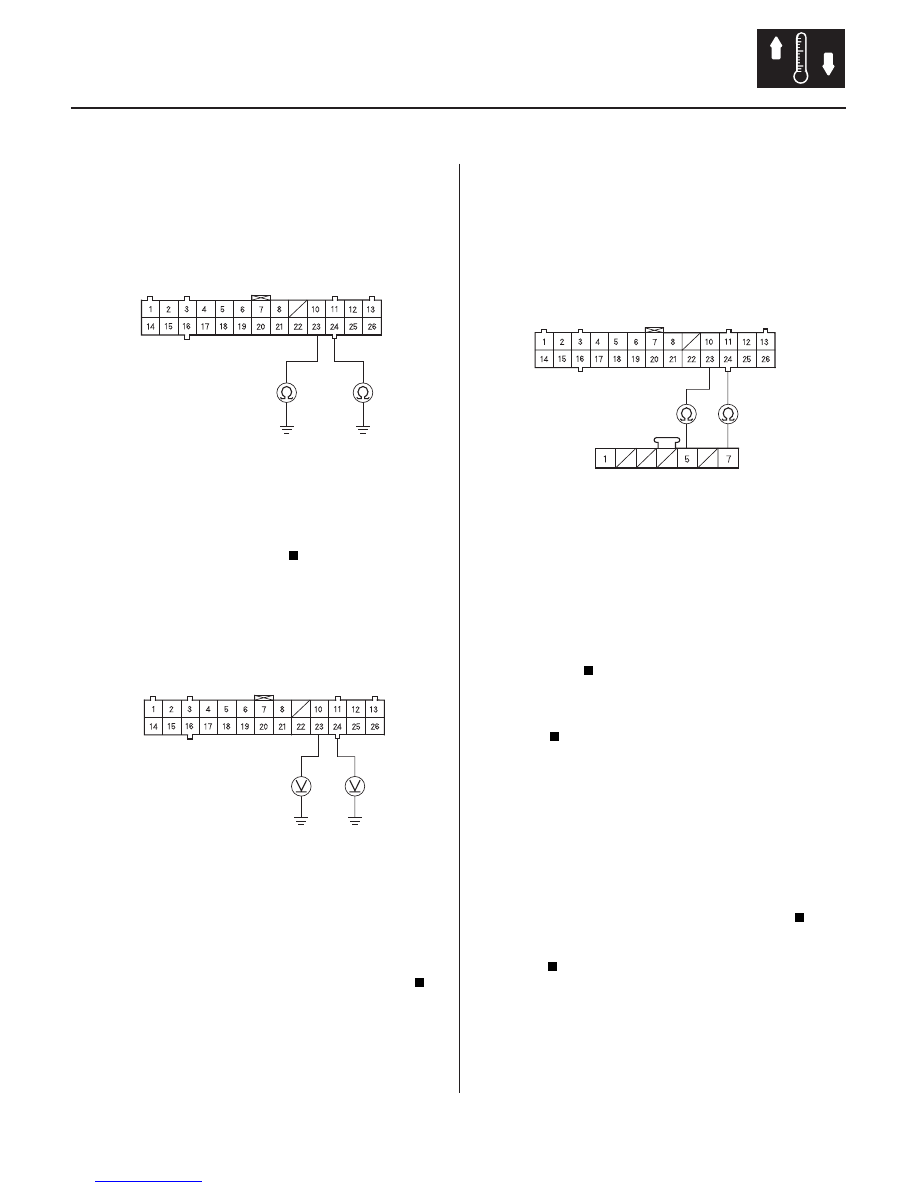

21-109

CLIMATE CONTROL UNIT CONNECTOR B (26P)

GRN/RED

GRN/WHT

CLIMATE CONTROL UNIT CONNECTOR B (26P)

GRN/WHT

GRN/RED

CLIMATE CONTROL UNIT CONNECTOR B (26P)

RECIRCULATION CONTROL MOTOR
7P CONNECTOR

GRN/WHT

GRN/RED

GRN/WHT

GRN/RED

12. Disconnect climate control unit connector B (26P).

13. Check for continuity between the No. 23 and No. 24

terminals of climate control unit connector B (26P)
and body ground individually.

Repair any short to body ground in the wire

(s) between the climate control unit and the
recirculation control motor.

Go to step 14.

14. Turn the ignition switch ON (II), and check the same

terminals for voltage.

Repair any short to power in the wire

between the climate control unit and the
recirculation control motor. This short may also
damage the climate control unit. Repair the short to
power before replacing the climate control unit.

Go to step 15.

15. Turn the ignition switch OFF.

16. Check for continuity between the following

terminals of climate control unit connector B (26P)
and the recirculation control motor 7P connector.
26P:

7P:

No. 23

No. 5

No. 24

No. 7

Check for loose wires or poor connections at

climate control unit connector B (26P) and at the
recirculation control motor 7P connector. If the
connections are good, substitute a known-good
climate control unit, and recheck. If the symptom/
indication goes away, replace the original climate
control unit.

Repair any open in the wire(s) between the

climate control unit and the recirculation control
motor.

17. Remove the recirculation contol motor (see page

21-39).

18. Check the recirculation control linkage and doors

for smooth movement.

Replace the recirculation control motor.

Repair the recirculation control linkage or

doors.

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Is ther e continuity?

Is ther e any voltage?

Is ther e continuity?

Do the r ecir culation contr ol linkage and door s
move smoothly?

03/07/29 10:13:31 61S0X050_210_0110

−

−

−

−

−

−

＊０１

２２

Ｓ０Ｘ４Ａ１０Ｇ１０１０００１２０６２ＦＡＡＴ１０

YES

NO

YES

NO

YES

NO

21-110

Climate Control

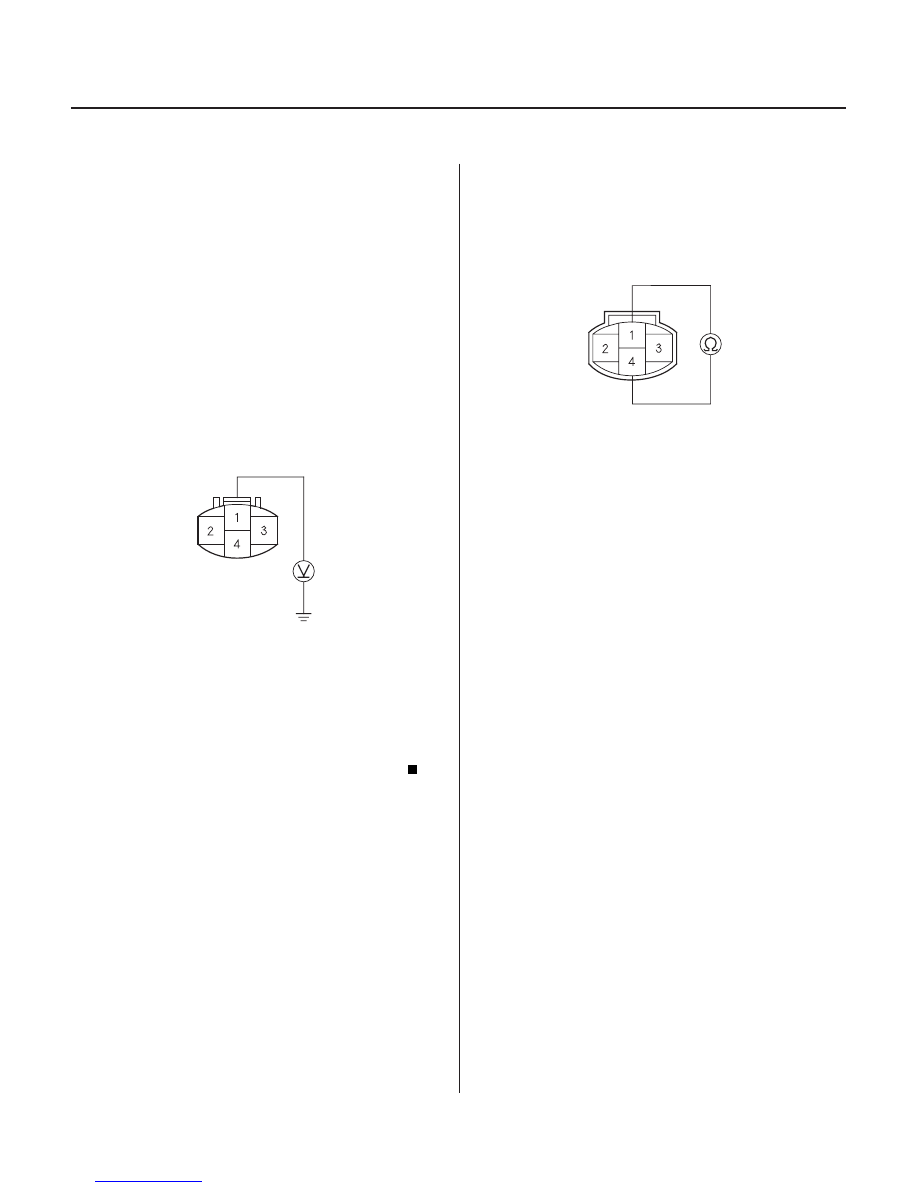

A/C Pressure Switch Circuit Troubleshooting

A/C PRESSURE SWITCH 4P CONNECTOR

BLU/RED

A/C PRESSURE SWITCH

NOTE:

• Do not use this troubleshooting procedure if any of

the following items are operative; condenser fan,
radiator fan, A/C compressor, or if the heater is
inoperative. Refer to the symptom troubleshooting
index.

• Before performing symptom troubleshooting, check

for powertrain DTCs (see page 11-3).

1. Disconnect the A/C pressure switch 4P connector.

2. Turn the ignition switch ON (II).

3. Measure the voltage between the No. 1 terminal of

the A/C presure switch 4P connector and body
ground.

Go to step 4.

Repair open in the wire between the A/C

diode A, the PCM and the A/C pressure switch.

4. Turn the ignition switch OFF.

5. Check for continuity between the No. 1 and No. 4

terminals of the A/C pressure switch.

Go to step 6.

Go to step 13.

6. Reconnect the A/C pressure switch 4P connector.

Go to step 10.

Go to step 7.

7. Disconnect climate control unit connector B (20P).

8. Turn the ignition switch ON (II).

Wire side of female terminals

Is ther e batter y voltage?

Is ther e continuity?

Does the vehicle have a Navigation System?

03/07/29 10:13:32 61S0X050_210_0111

−

−

−

−

−

−

＊０２

＊０３

YES

NO

YES

NO

YES

NO

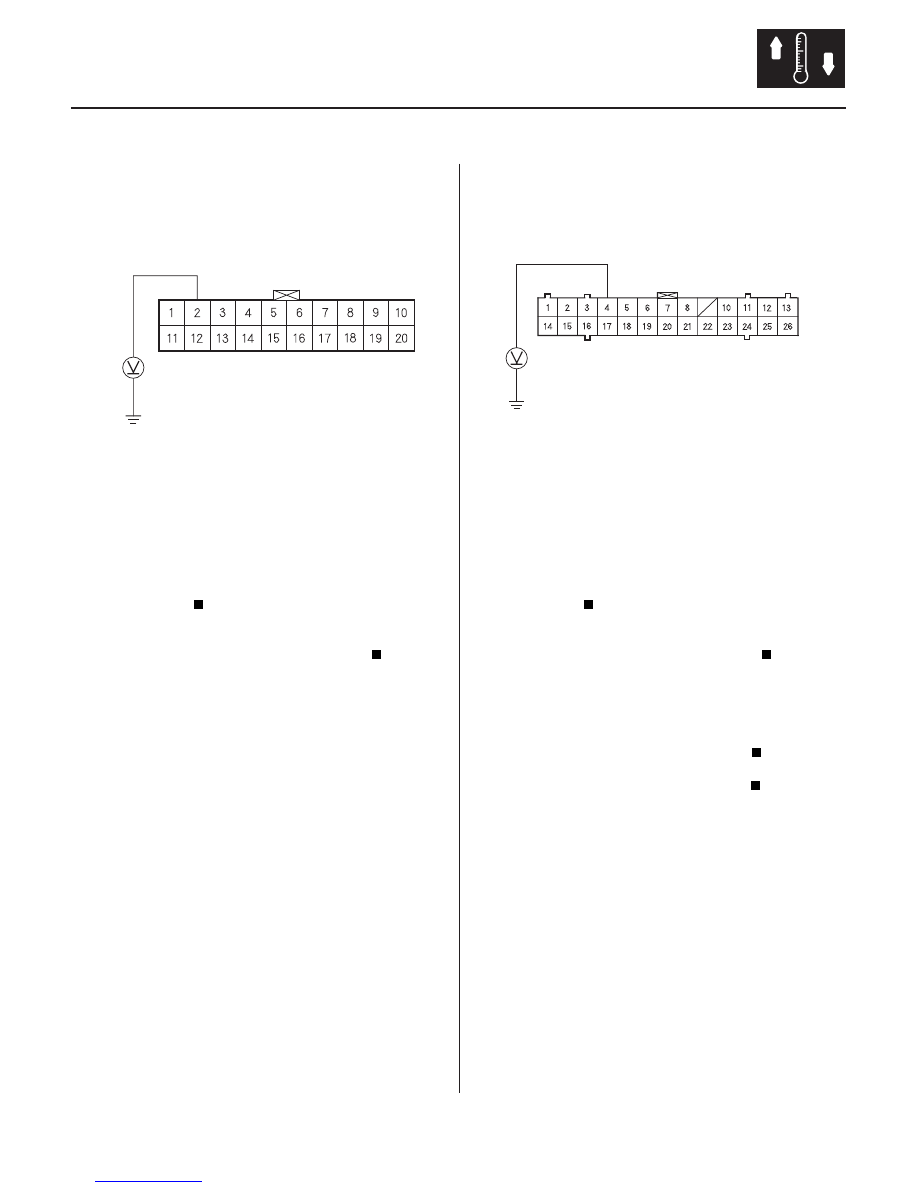

21-111

RED/WHT

CLIMATE CONTROL UNIT CONNECTOR B (20P)

CLIMATE CONTROL UNIT CONNECTOR B (26P)

RED/WHT

9. Measure the voltage between the No. 2 terminal of

climate control unit connector B (20P) and body
ground.

Check for loose wires or poor connections at

climate control unit connector B (20P) and at the
A/C pressure switch 4P connector. If the
connections are good, substitute a known-good
climate control unit, and recheck. If the symptom/
indication goes away, replace the original climate
control unit.

Repair open in the wire between the climate

control unit and the A/C pressure switch.

10. Disconnect climate control unit connector B (26P).

11. Turn the ignition switch ON (II).

12. Measure the voltage between the No. 4 terminal of

climate control unit connector B (26P) and body
ground.

Check for loose wires or poor connections at

climate control unit connector B (26P) and at the
A/C pressure switch 4P connector. If the
connections are good, substitute a known-good
climate control unit, and recheck. If the symptom/
indication goes away, replace the original climate
control unit.

Repair open in the wire between the climate

control unit and the A/C pressure switch.

13. Check for proper A/C system pressure.

Replace the A/C pressure switch.

Repair the A/C pressure problem.

Wire side of female terminals

Wire side of female terminals

Is ther e batter y voltage?

Is ther e batter y voltage?

Is the pr essur e within specif ications?
