Seats

Third Row Seat Cushion Latch
Lever Replacement (cont’d)

Third Row Seat Cushion Latch/
Cable Replacement

C

A

A

B

A

C

Fastener Locations

: Screw, 1

: Clip, 2

A

C

A

B

A

5. Remove the cushion cover, as necessary (see step

5 on page 20-126).

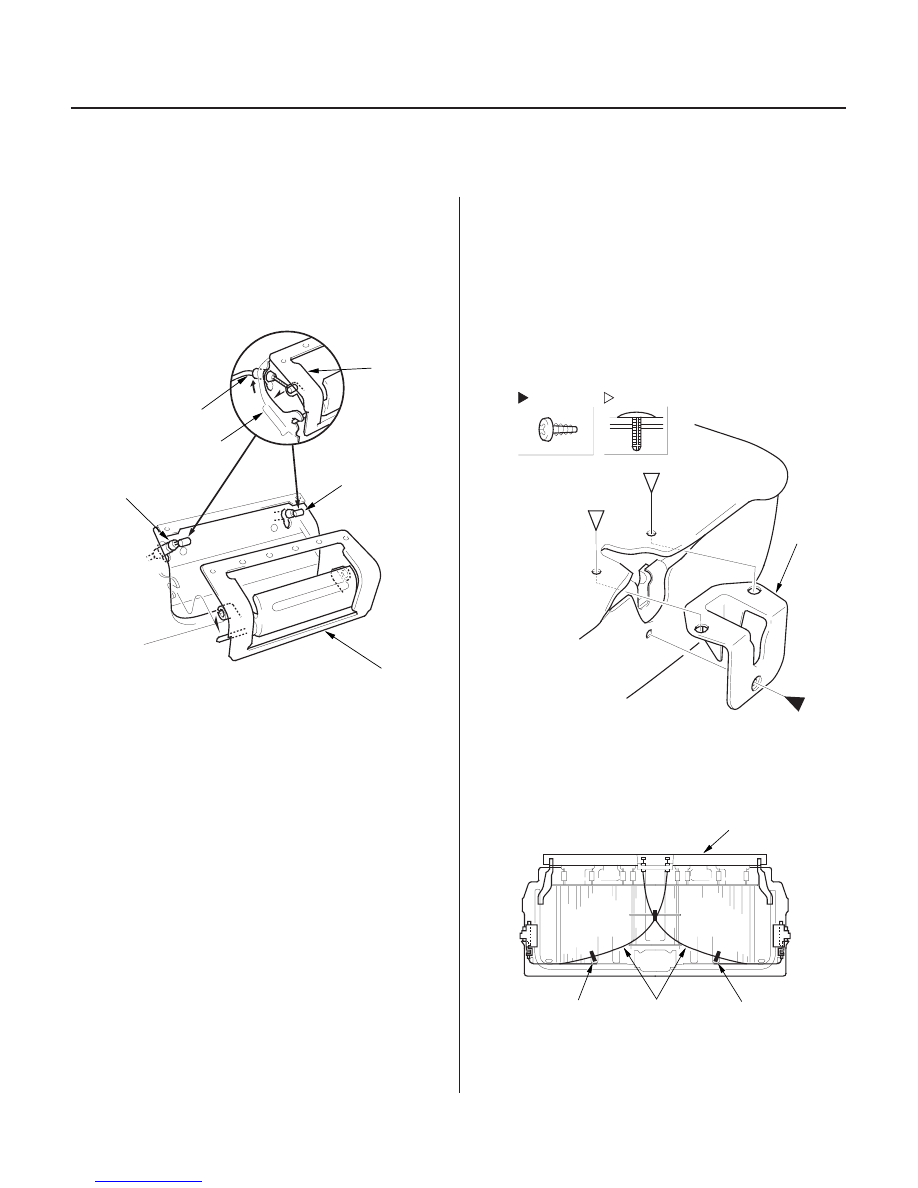

6. Detach the cushion latch cables (A) from the

cushion frame (B). Disconnect the cable from the
cushion latch lever (C), and remove the cushion
latch lever.

7. Install the cushion latch lever in the reverse order

of removal, and note these items:

• Make sure the cushion latch cables are

connected securely.

• Make sure the third row seat latches and

unlatches properly.

NOTE:

• When prying with a flat-tip screwdriver, wrap it with

protective tape to prevent damage.

• Take care not to kink the cushion latch cables.
• Put on gloves to protect your hands.

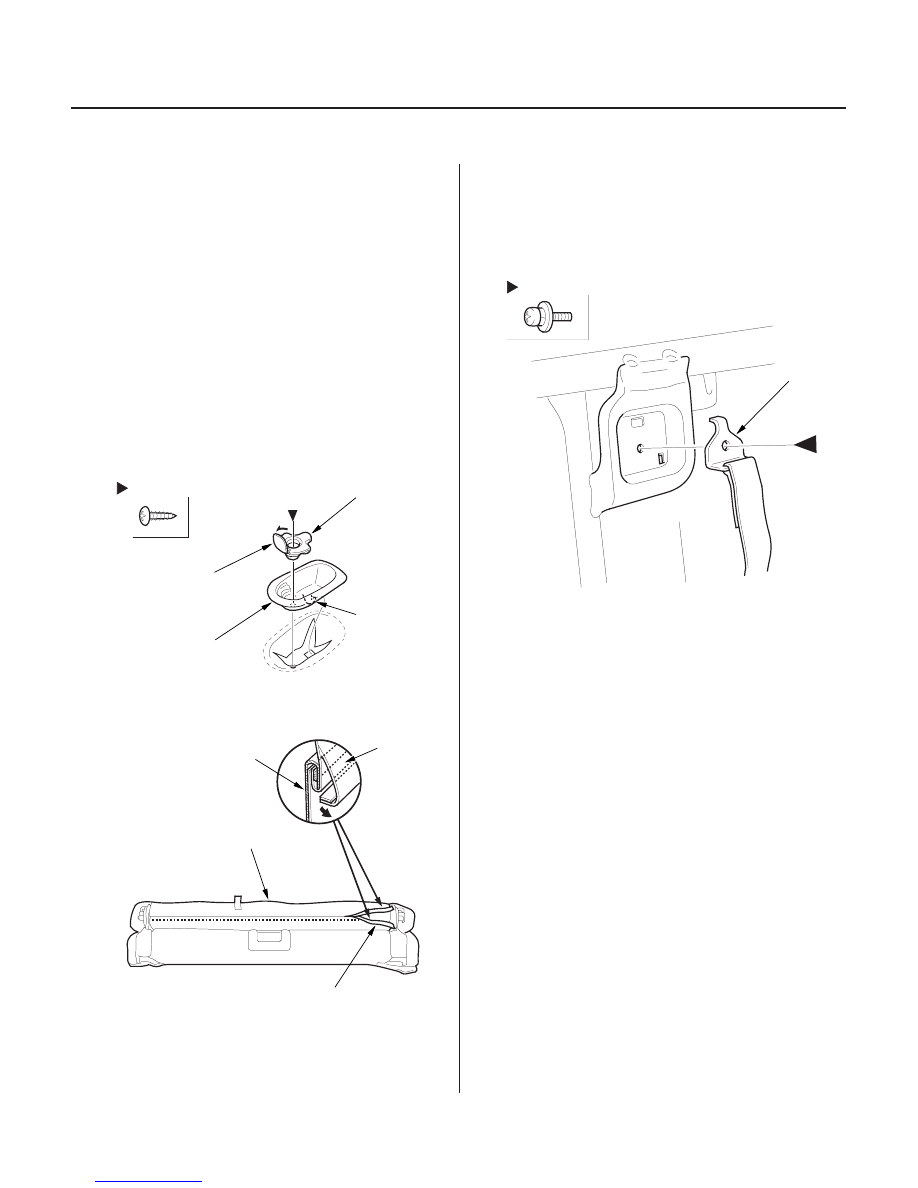

1. Remove the cushion latch lever (see page 20-121).

2. Remove the screw and detach the clips, then

remove the cushion latch cover (A).

3. Remove the cushion cover and pad (see step 3 on

page 20-126).

4. Remove the clips (A), and remove the cushion latch

cables (B) from the cushion frame (C).

03/07/29 10:03:28 61S0X050_200_0124

０３

０２

０１

Ｓ０Ｘ４Ａ００Ｊ４６１７３８５４０１５ＫＢＡＴ００

20-123

20-123

Third Row Seat-back Recline Cable
Replacement

Fastener Locations

: Bolt, 2

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

B

A

A

B

A

B

C

A

B

A

A

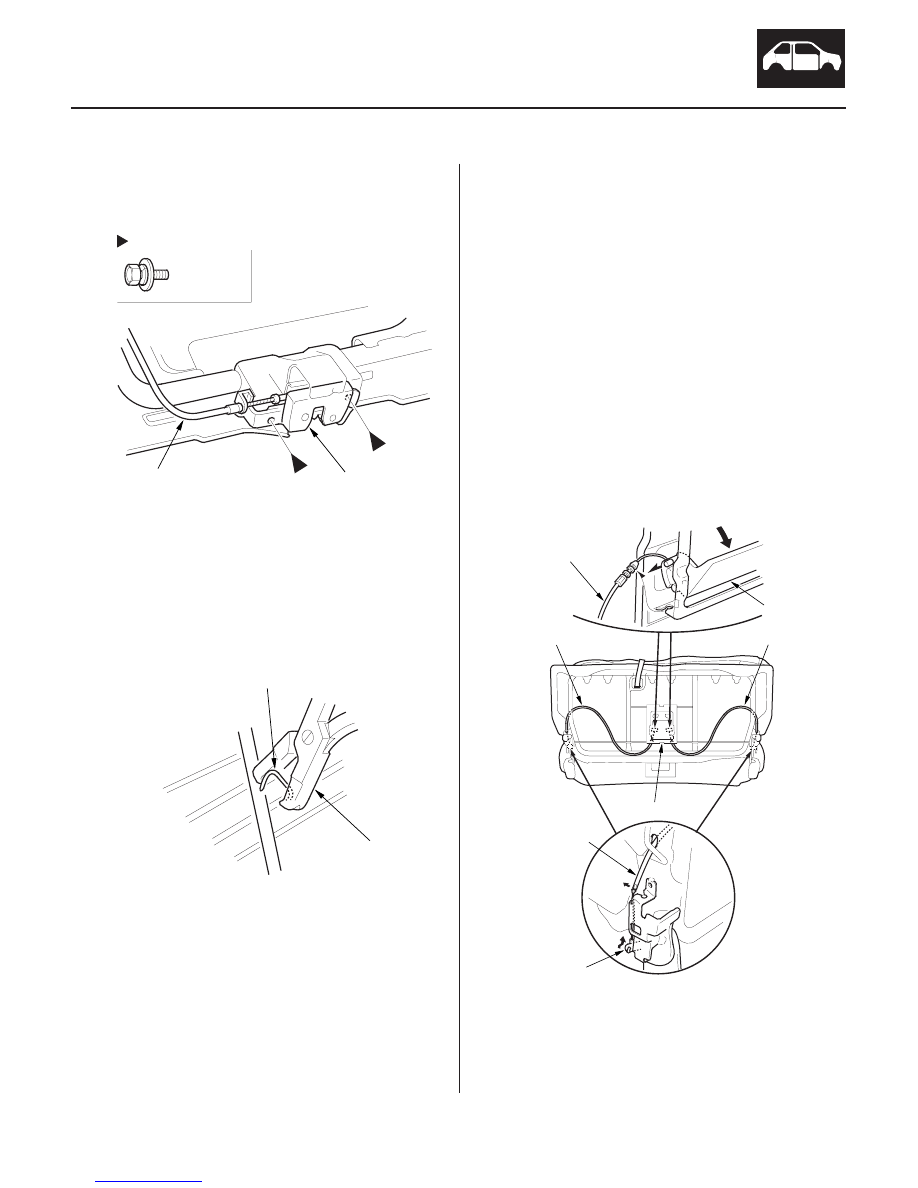

5. Remove the bolts and remove the cushion latch (A)

with the cushion latch cable (B).

6. Install the lever/cable in the reverse order of

removal, and note these items:

• Make sure the cushion latch cables are routed

properly and connected securely.

• Make sure the third seat latches and unlatches

properly.

• Replace any clips (A) you removed with new

ones using commercially available upholstery
ring pliers (B).

NOTE:

• When prying with a flat-tip screwdriver, wrap it with

protective tape to prevent damage.

• Take care not to bend the cables.
• Take care not to kink or scratch the interior trim.
• Put on gloves to protect your hands.

1. Remove these items:

• Recline lever trim (see step 1 on page 20-120)
• Recline upper cover (see step 2 on page 20-120)

2. Remove the seat-back cover as necessary (see

page 20-124).

3. Disconnect and detach the seat-back recline cable

(A) from the seat-back recline lever (B) and the link
plates (C) on both sides. Then remove the seat-back
recline cable.

4. Install the cable in the reverse order of removal,

and make sure the recline cables are routed
properly and connected securely.

03/07/29 10:03:29 61S0X050_200_0125

０１

０１

０２

Ｓ０Ｘ４Ａ００Ｊ４６１７３８５３５０４ＫＢＡＴ００

Seat-back Cover

20-124

Seats

Third Row Seat Cover Replacement

Fastener Locations

: Screw, 2

A

D

B

C

A

B

B

A

Fastener Location

: Screw, 1

A

NOTE:

• Take care not to scratch the interior trim.
• Take care not to tear the seams or damage the seat

covers.

• Put on gloves to protect your hands.

1. Remove these items:

• Recline lever trim (see page 20-120)
• Recline upper cover (see step 2 on page 20-120)

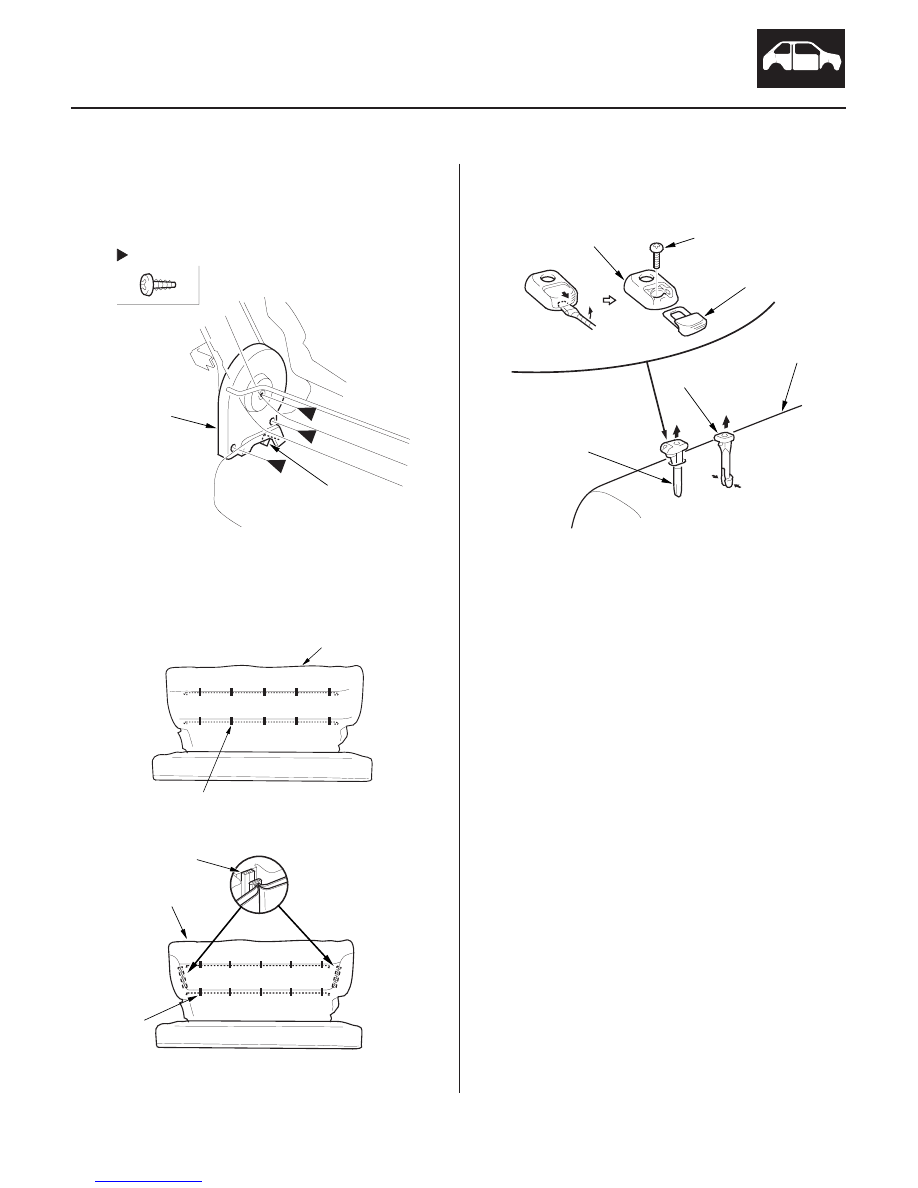

2. For ’02-04 models: From both sides, pry up the cap

(A), and remove the screws, then remove the
cushion hooks (B). Release the hook (C), then
remove the cushion hook trim (D).

3. Fold the seat back forward and release the hook (A)

in the bottom of the seat-back cover (B).

4. Raise the seat-back and fold back the edge of the

seat-back cover all the way around.

5. If necessary, remove the screw and remove the

strap (A).

03/07/29 10:03:29 61S0X050_200_0126

０３

０４

０２

０５

’99-04 models (Non-leather seat)

’02-04 models (Leather seat)

20-125

Fastener Locations

: Screw, 6

A

B

C

B

A

C

D

E

A

B

C

A

B

6. If necessary, remove the screw and release the

hook (A), then remove the recline inner cover (B)
from each side.

7. Pull back the edge of the seat-back cover (A) all the

way around, and release the clips (B) and fasteners
(C) (’02-04 models leather seat).

8. Lift and pull out the release buttons (A), and

remove the screws (B), then remove all the
headrest guide (C, D).

9. Remove the seat-back cover (E).

10. Install the cover in the reverse order of removal,

and note these items:

• To prevent wrinkles when installing a seat-back

cover, make sure the material is stretched evenly
over the pad before securing all the clips and
fasteners (’02-04 models leather seat).

• Replace the any clips you removed with new

ones.

(cont’d)
