Seat-back Cover

20-102

Seats

Front Seat Cover Replacement

E
10 x 1.25 mm
38 N·m (3.9 kgf·m,
28 lbf·ft)

A

D

B

C
10 x 1.25 mm
38 N·m (3.9 kgf·m,
28 lbf·ft)

E
10 x 1.25 mm
38 N·m (3.9 kgf·m,
28 lbf·ft)

6 x 1.0 mm
9.8 N·m (1.0 kgf·m,
7.2 lbf·ft)

A

B, C

B, C

Fastener Locations
B

: Screw, 2

C

: Screw, 2

• For ’02-04 models: SRS components are located in

this area. Review the SRS component locations,
’02 model (see page 23-19), ’03-04 models (see page
23-20), and the precautions and procedures (see page
23-21) before performing repairs or service.

• For ’03-04 models: The operation of the driver’s seat

position sensor must be checked after any of these

– Driver’s seat position sensor replacement
– Cover plate (front side of driver’s seat slide rail)

replacement

• For ’03-04 models: The front passenger’s weight

sensor (SWS) unit must be calibrated after any of the

– Front passenger’s seat replacement (including any

seat components)

– Replacement of the seat weight sensors
– Replacement of the seat weight sensor unit

NOTE:

• With side airbag (’02-04 models): Seats with a side

airbag have a ‘‘Side Airbag’’ label on the seat-back.
Because the component parts (seat-back cover,
cushion, etc.) of seats with and without airbags are
different, make sure you install only the correct
replacement parts.

• With side airbag (’02-04 models): Do not repair any

tears or frayed spots of the seat-back cover. If
necessary, replace the seat-back cover.

• Take care not to tear the seams or damage the seat

covers.

• With side airbag (’02-04 models): Do not touch the

OPDS sensor in the seat-back pad. Keep the sensor
free from grease, oils and moisture, as they can
damage the sensor. Oils can corrode the sensor, and
cause it to malfunction.

• Put on gloves to protect your hands.

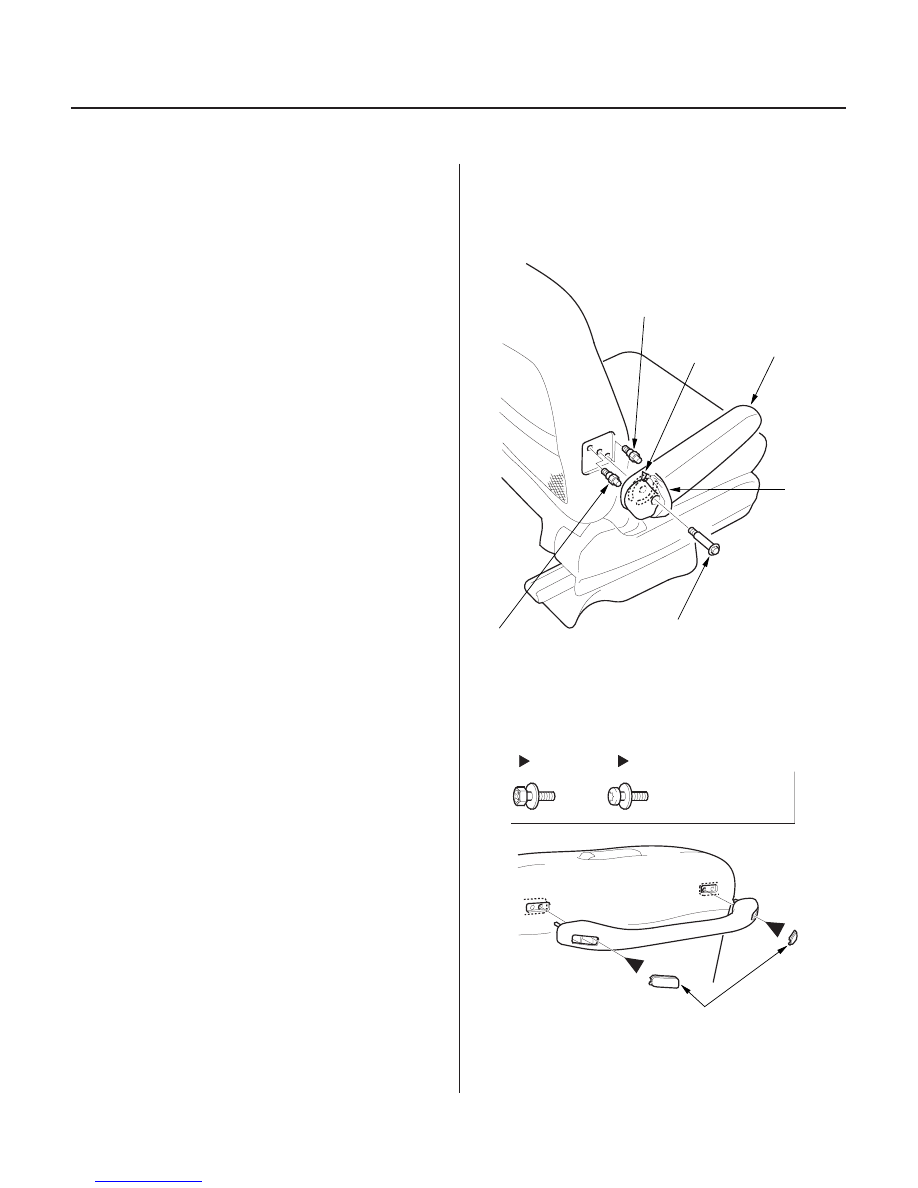

1. Release the zipper (A) and pull back the armrest

cover (B). Remove the armrest center pin (C),
armrest (D), and armrest pins (E).

2. Pry off the caps (A) and remove the screws (B or C)

using a Torx T30 bit. Then remove the grab handle.

03/07/29 10:03:14 61S0X050_200_0104

these actions (see page 23-42):

actions (see page 23-47):

０１

０３

０２

０３

20-103

A

B

B

A

B

A

A

B

A

B

A

A

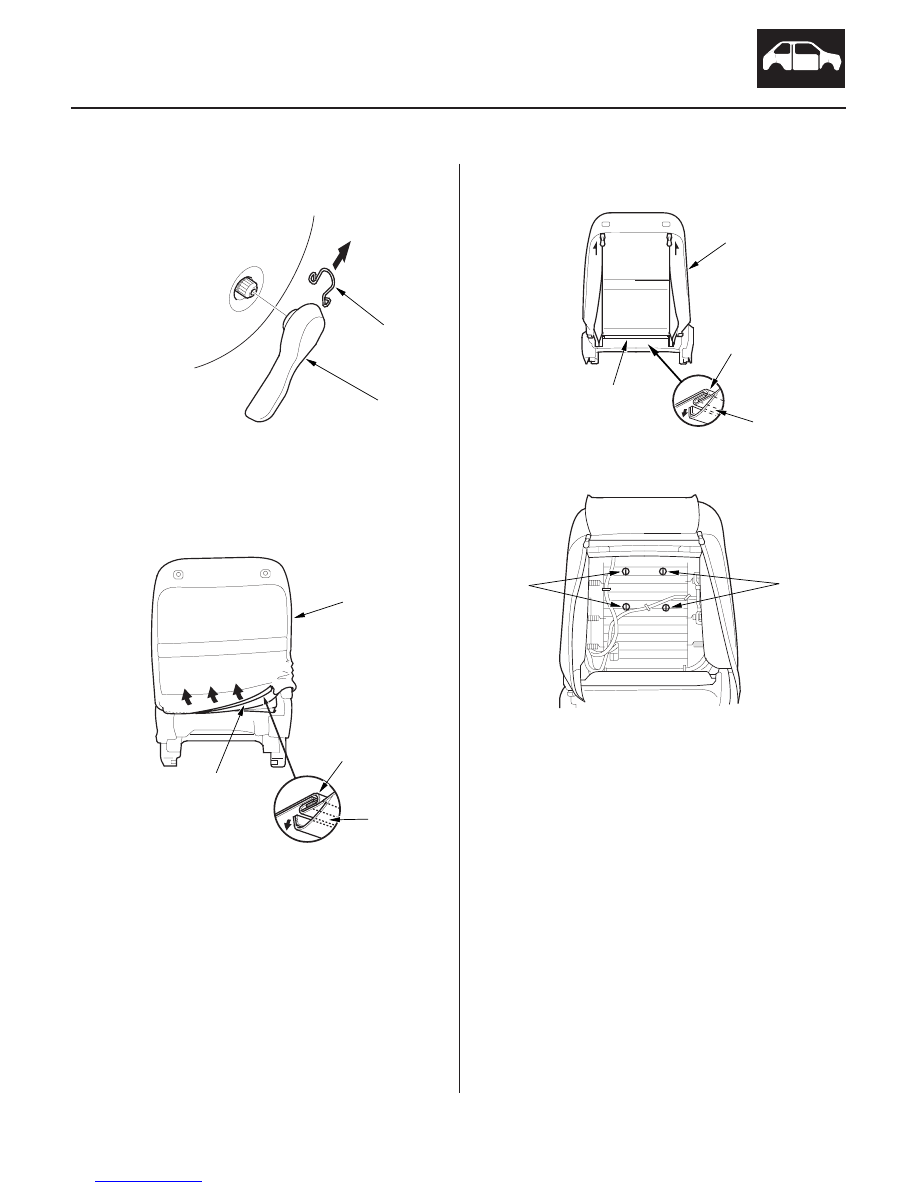

3. If equipped, remove the clip (A), then remove the

lumbar support knob (B).

4. Fold the seat-back forward.

5. For ’99-01 models: Release the hook (A), and fold

back the edge of the seat-back cover (B) all the way
around.

6. For ’02-04 models: Release the hook (A), and unzip

the seat-back cover (B), then fold it back.

7. For ’02-04 models: On the passenger’s seat, release

all of the inside springs (A).

(cont’d)

03/07/29 10:03:15 61S0X050_200_0105

０４

０５

０６

０７

’99-01 models

’02-04 models (driver’s)

’02-04 models (passenger’s)

20-104

Seats

Front Seat Cover Replacement (cont’d)

A

B

C

A

B

A

B

B

A

A

B

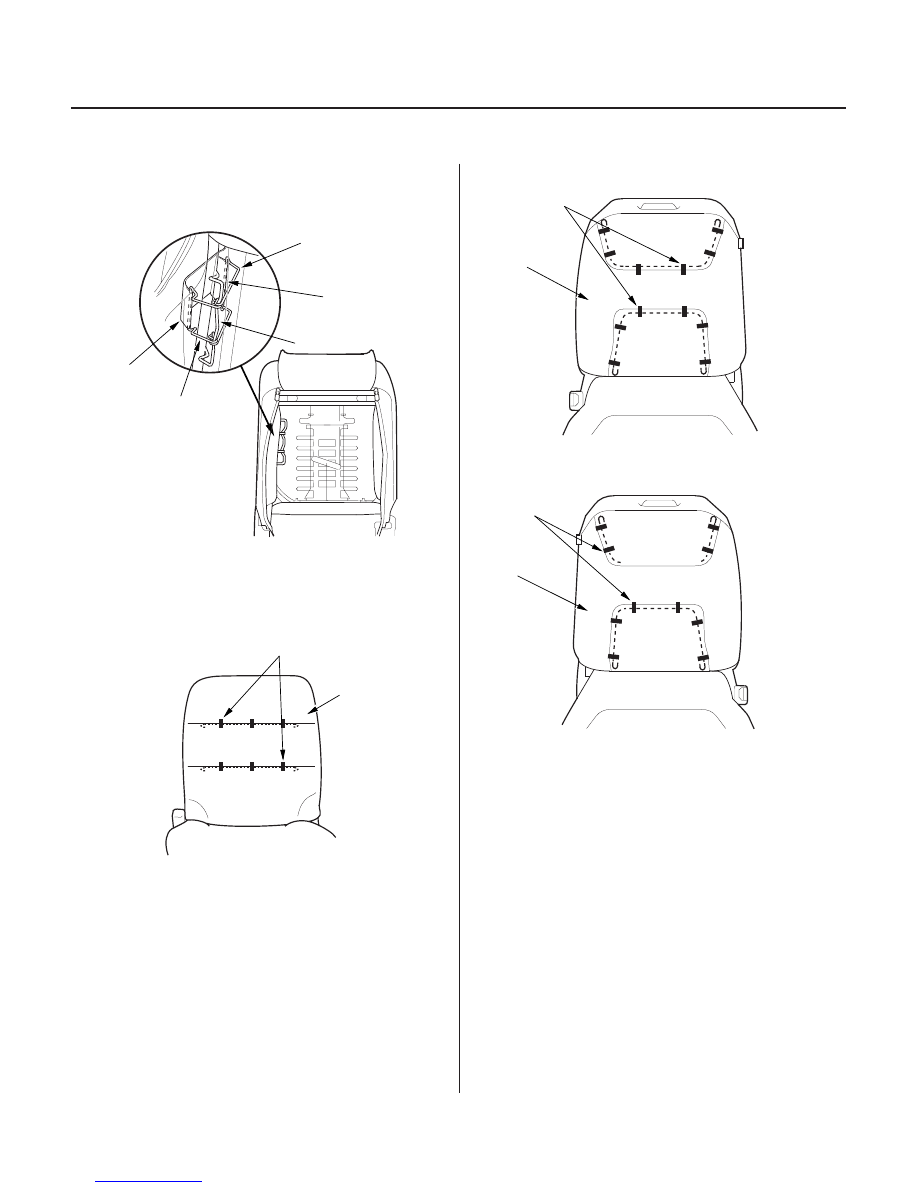

8. For some ’02-04 models: If equipped with side

airbag, release the hooks (A) of the reinforcing
cloth (B) from the seat-back frame (C).

9. Fold back the edge of the seat-back cover (A) all the

way around, then release the clips (A).

03/07/29 10:03:16 61S0X050_200_0106

０５

０６

０７

20-105

A

B

C

A

B

C

D

A

B

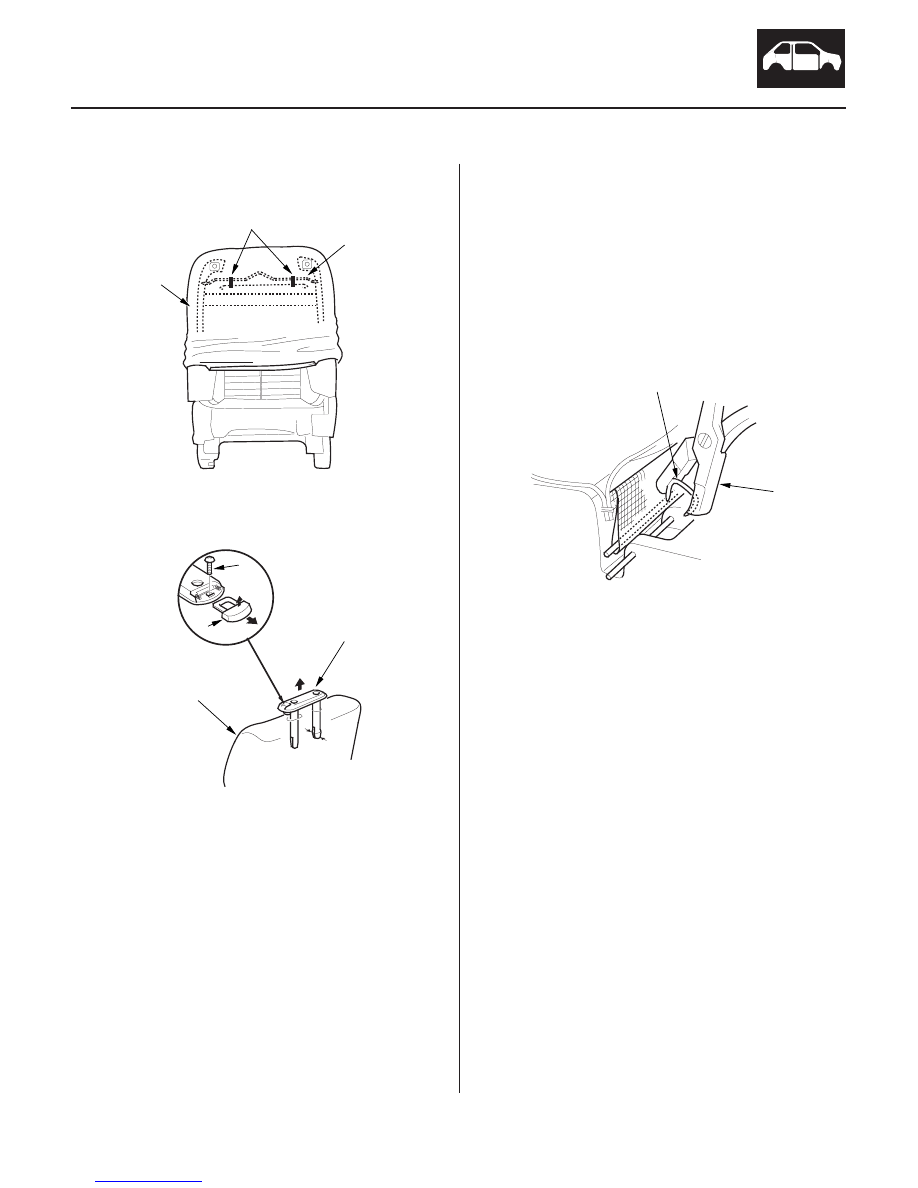

10. For ’99-01 models: Release all the clips (A)

fastening the seat-back cover (B) and frame wire (C).

11. Lift and pull out the release button (A), and remove

the screw (B), then remove the headrest guide (C).

12. Remove the seat back cover (D).

13. Install the cover in the reverse order of removal,

and note these items:

• To prevent wrinkles when installing a seat-back

cover, make sure the material is stretched evenly
over the pad before securing the hook, clips and
inside springs.

• Replace any clips (A) you removed with new

ones using commercially available upholstery
ring pliers (B).

• With side airbag (’02-04 models): Use only

original Honda replacement seat-back covers.

(cont’d)
