20-10

20-10

Doors

Front Door Outer Handle
Replacement (cont’d)

Front Door Latch Replacement

F

A

C

E

D

B

G

Fastener Location

: Screw, 1

A

B

A

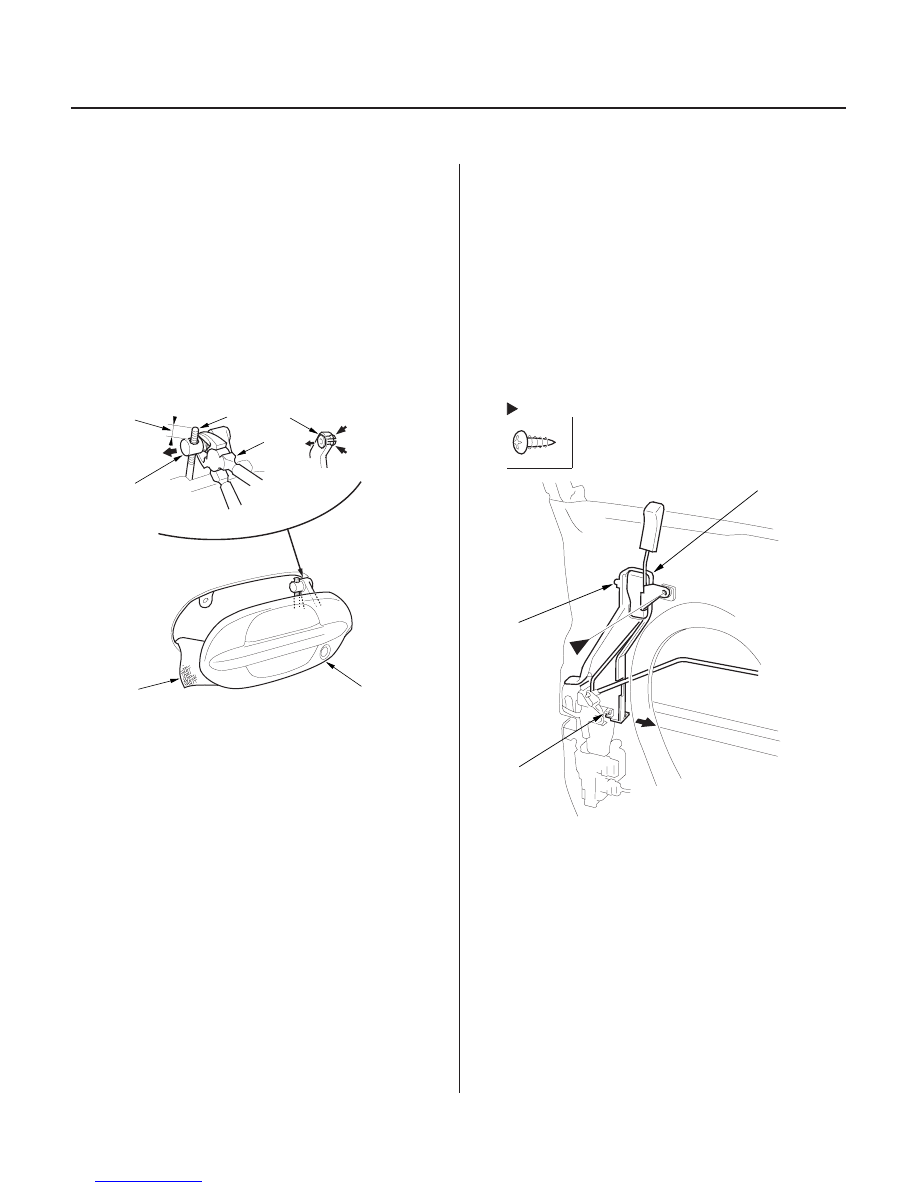

8. Pull the outer handle (A) away from the door. Use

diagonal cutters (B) to pry the joint (C) out of the
arm on the outer handle, and then remove the
outer handle rod (D) from the joint.

NOTE:

• To ease reassembly, note the distance (E) of the

outer handle rod on the joint before
disconnecting it.

• Take care not to bend the outer handle rod.
• Use a shop towel (F) to protect the opening in the

door.

9. Replace the bushing (G) on the outer handle.

10. Install the outer handle in the reverse order of

removal, and note these items:

• Make sure the cylinder switch harness is routed

properly.

• Make sure the connector is plugged in properly,

and each rod is connected securely.

• Make sure the door locks and opens properly.
• When installing the lock cylinder, leave the outer

door handle bolts loose so the inner protector
does not interfere with the lock cylinder
installation, then tighten the handle bolts.

• Install the lock cylinder retaining clip on the

handle, then install the lock cylinder. Be sure the
clip is fully seated in the slot on the lock cylinder.

• When reinstalling the door panel, make sure the

plastic cover is installed properly and sealed
around its perimeter.

• For ’03-04 models: Reset the power window

control unit (see page 22-200).

NOTE: Put on gloves to protect your hands.

1. Raise the glass fully.

2. Remove these items:

• Door panel (see page 20-7)
• Plastic cover, as necessary (see page 20-2)
• Outer handle (see page 20-8)

3. Remove the screw and detach the hooks (A), then

remove the lock rod protector (B).

03/07/29 10:00:02 61S0X050_200_0012

０２

１１

Ｓ０Ｘ４Ａ００Ｊ５４４０００２０３７１ＫＢＡＴ１０

20-11

20-11

Front Door Glass and Regulator
Replacement

Fastener Locations

: Screw, 3

6 x 1.0 mm
6 N·m
(0.6 kgf·m,
4 lbf·ft)

G

B

E

F

D

C

A

Fastener Locations

: Bolt, 2

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

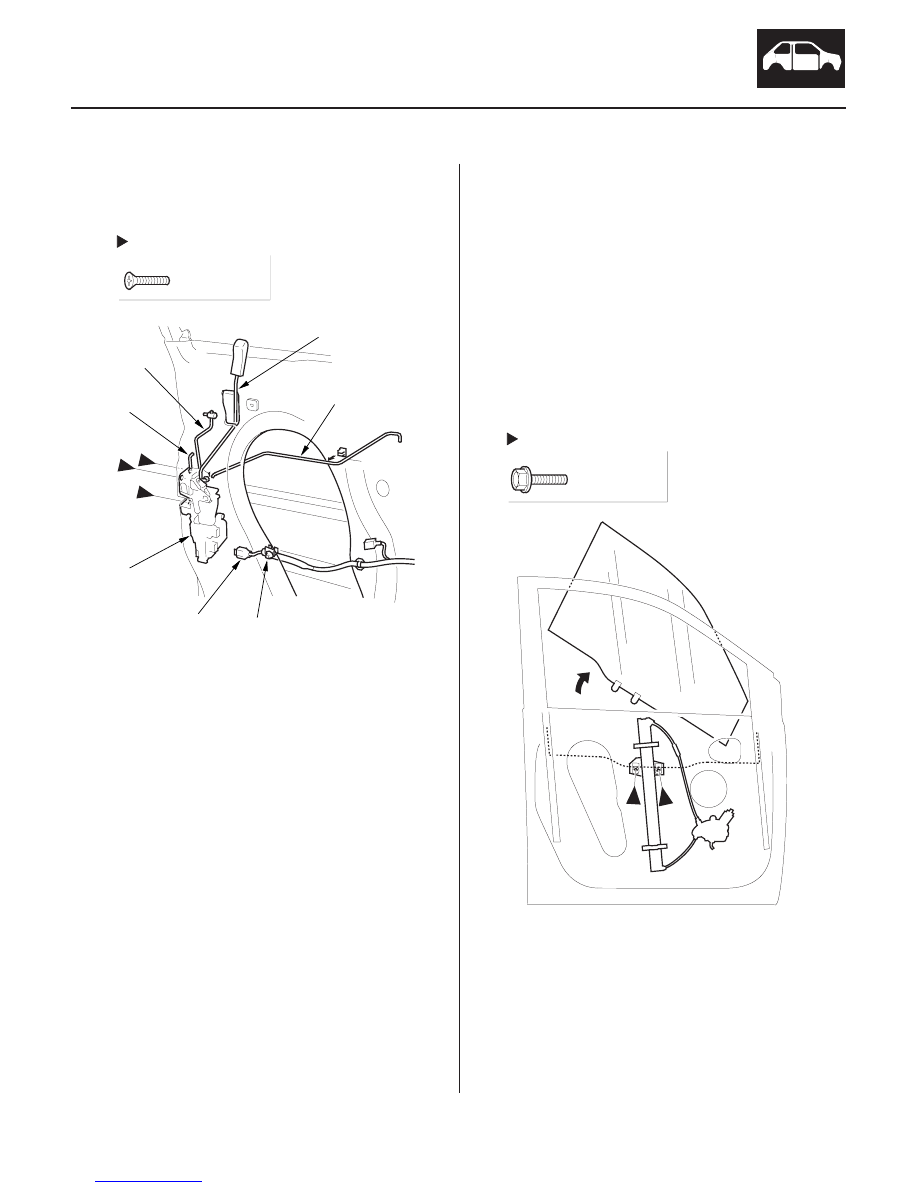

4. Detach the harness clip (A) and inner handle rod (B),

and disconnect the actuator connector (C).

5. Remove the screws, then remove the latch (D)

through the hole in the door. Take care not to bend
the outer handle rod (E), cylinder rod (F), lock rod
(G) and inner handle rod (B).

6. Install the latch in the reverse order of removal, and

note these items:

• Make sure the actuator connectors are plugged in

properly, and each rod is connected securely.

• Make sure the door locks and opens properly.
• When reinstalling the door panel, make sure the

plastic cover is installed properly and sealed
around its perimeter.

• For ’03-04 models: Reset the power window

control unit (see page 22-200).

1. Remove these items:

• Door panel (see page 20-7)
• Pull pocket bracket (see page 20-2)
• Power window control unit bracket, ’03-04

models driver’s door (see page 20-2)

• Plastic cover (see page 20-2)

2. Carefully raise the glass until you can see the bolts,

then remove them. Carefully pull the glass out
through the window slot. Take care not to drop the
glass inside the door.

(cont’d)

03/07/29 10:00:02 61S0X050_200_0013

＊０１

０２

20-12

Doors

Front Door Glass and Regulator Replacement (cont’d)

Fastener Locations

D

: Bolt, 4

E

: Bolt, 3

6 x 1.0 mm
8 N·m
(0.8 kgf·m,
6 lbf·ft)

D

C

E

E

D

D

E

F

A

D

’03-04 models driver’s

C

E

E

D

D

E

D

D

A

F

B

A

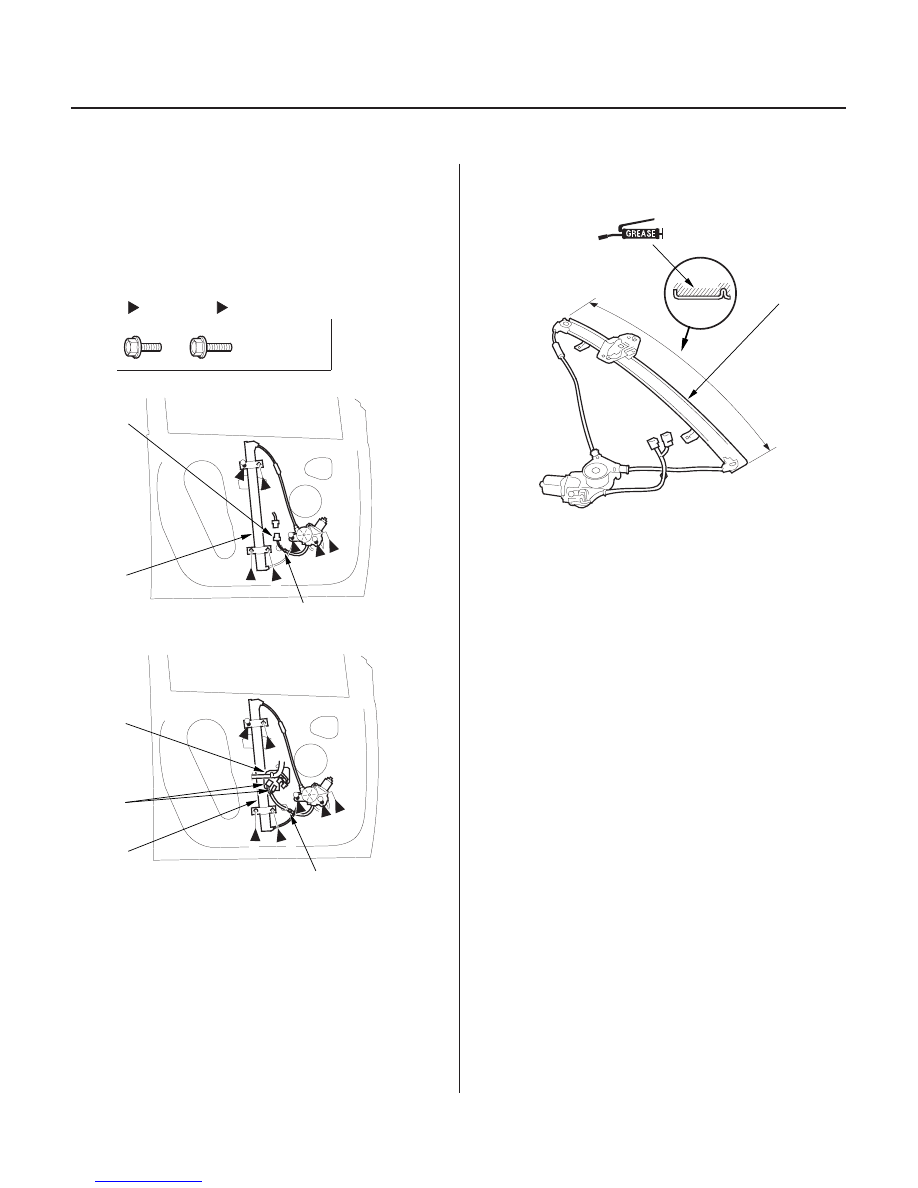

3. Disconnect and detach the connectors (A), and

for ’03-04 models driver’s door, detach the
connectors from the door harness bracket (B).
Detach the harness clip (C) from the door. Remove
the bolts (D) and loosen the bolts (E), then remove
the regulator (F) through the hole in the door.

4. Apply multipurpose grease to all the sliding

surfaces of the regulator (A) where shown.

5. Install the glass and regulator in the reverse order

of removal, and note these items:

• Roll the glass up and down to see if it moves

freely without binding.

• Make sure that there is no clearance between the

glass and glass run channel when the glass is
closed.

• Adjust the position of the glass as necessary (see

page 20-23).

• Check for water leaks (see step 7 on page 20-23).
• For ’03-04 models: Reset the power window

control unit (see page 22-200).

• Test-drive and check for wind noise and rattles.
• When reinstalling the door panel, make sure the

plastic cover is installed properly and sealed
around its perimeter.

03/07/29 10:00:03 61S0X050_200_0014

０１

０２

Ｓ０Ｘ４Ａ００Ｊ１６１７０９２１４０１ＫＤＡＴ００

Special Tools Required

20-13

Sliding Door Panel Removal/Installation

12 mm
(0.47 in.)

1 mm
(0.04 in.)

45 mm
(1.77 in.)

95 mm (3.74 in.)

C

Fastener Locations

: Clip, 9

45°

D

A

B

D

A

B

C

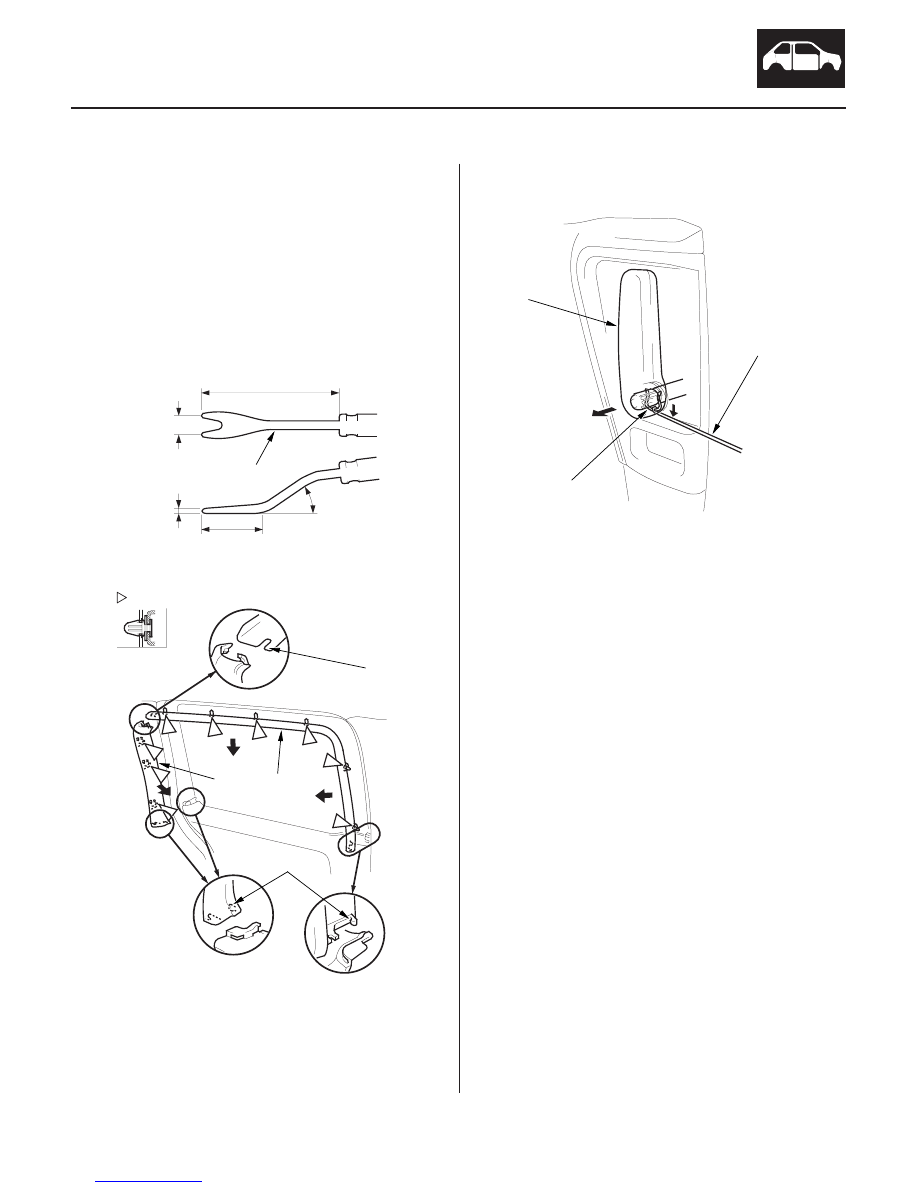

Trim pad remover, Snap-on A177A, or equivalent,
commercially available.

1. For EX and EX-L models: Disable the power sliding

doors by turning off the main switch.

2. Release the clips that hold the front and rear upper

trim (A, B) with a commercially available trim pad
remover (C), release the hooks (D), and remove the
trim. Remove the trim pieces with as little bending
as possible to avoid creasing or breaking them.

3. Remove the inner handle (A) by pulling the clip (B)

out with a wire hook (C).

(cont’d)
