Removal

Installation

19-158

ABS/TCS Components

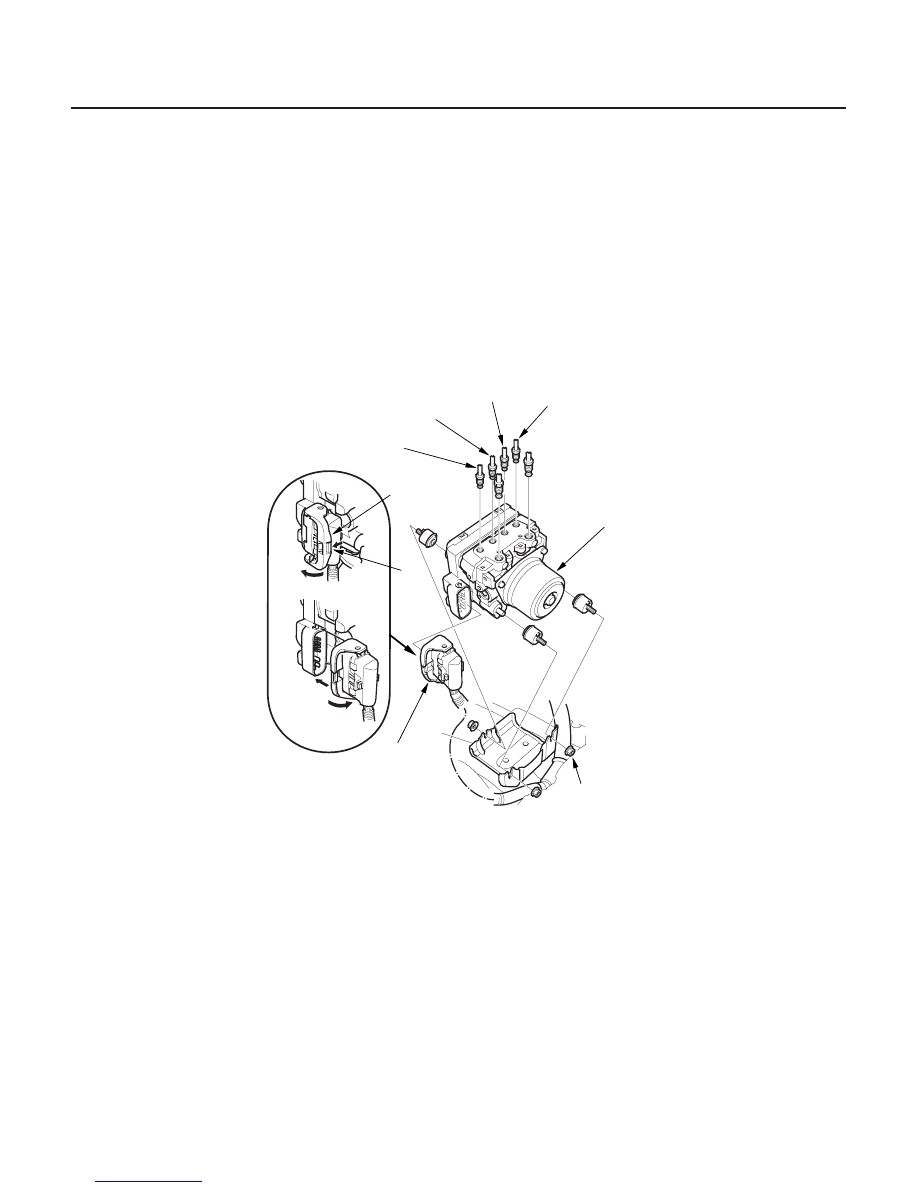

Modulator Unit Removal and Installation

To
right-rear

To
left-front

To
left-rear

To
right-front

B

A

C

D

6 mm NUT
9.8 N·m (1.0 kgf·m, 7.2 lbf·ft)

NOTE:

• Do not spill brake fluid on the vehicle; it may damage the paint; if brake fluid gets on the paint, wash it off

immediately with water.

• Be careful not to damage or deform the brake lines during removal and installation.
• To prevent the brake fluid from flowing, plug and cover the hose ends and joints with a shop towel or equivalent

material.

1.

2. Push the modulator unit connector lock (A), and turn the connector lever (B).

3. Disconnect the modulator unit connector (C).

4. Disconnect the brake lines, then remove the modulator unit (D).

1. Install the modulator unit, then connect the brake lines. Tighten the flare nuts to 15 N·m (1.5 kgf·m, 11 lbf·ft).

2. Bleed the brake system, starting with the front wheels.

3. Reinstall the intake air duct (see step 48 on page 5-20).

4. Start the engine, and check that the ABS indicator and TCS indicator go off.

5. Test-drive the vehicle, and check that the ABS indicator and TCS indicator do not come on.

03/07/29 09:58:24 61S0X050_190_0158

Remove the intake air duct (see step 6 on page 5-3).

＊０１

＊０２

Ｓ０Ｘ４Ａ０６Ｄ１０６０００６１０５１ＦＥＡＴ００

19-159

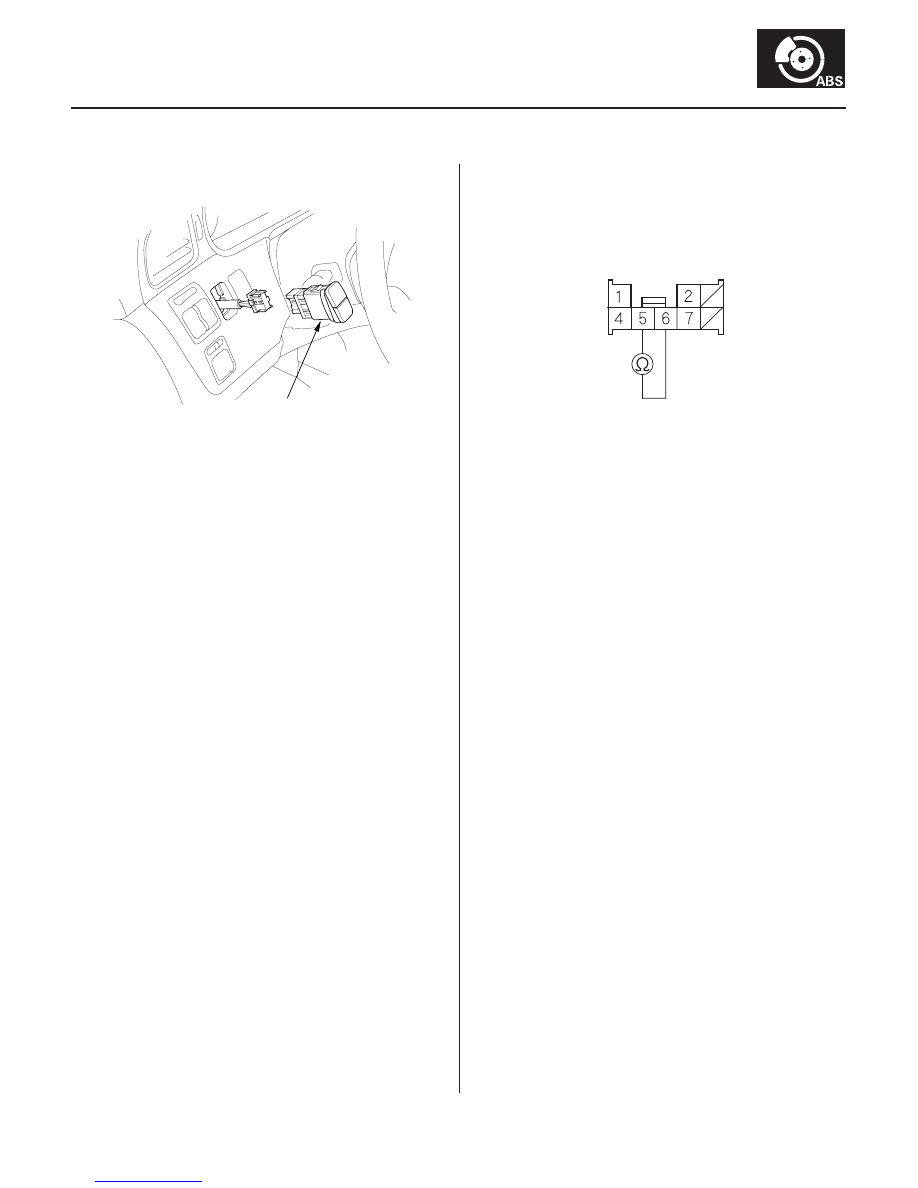

TCS Switch Test

A

TCS SWITCH CONNECTOR

TCS SW
(BLU/ORN)

IG1
(YEL)

1. Remove the TCS switch (A) from the switch panel.

2. Check for continuity between terminal No. 5 and

No. 6. There should be continuity when the TCS
switch is pushed.

Wire side of female terminals

03/07/29 09:58:24 61S0X050_190_0159

−

−

−

−

０１

Ｓ０Ｘ４Ａ０６Ｄ１０６０００１２３６１ＫＢＡＴ００

０１

０２

Ｓ０Ｘ４Ａ０６Ｄ１０６０００６５３０１ＭＡＡＴ００

−

−

−

−

Standard:

Front:

0.5

1.0 mm (0.02

0.04 in.)

Rear:

0.2

1.1 mm (0.01

0.04 in.)

Front

Rear

19-160

19-160

ABS/TCS Components

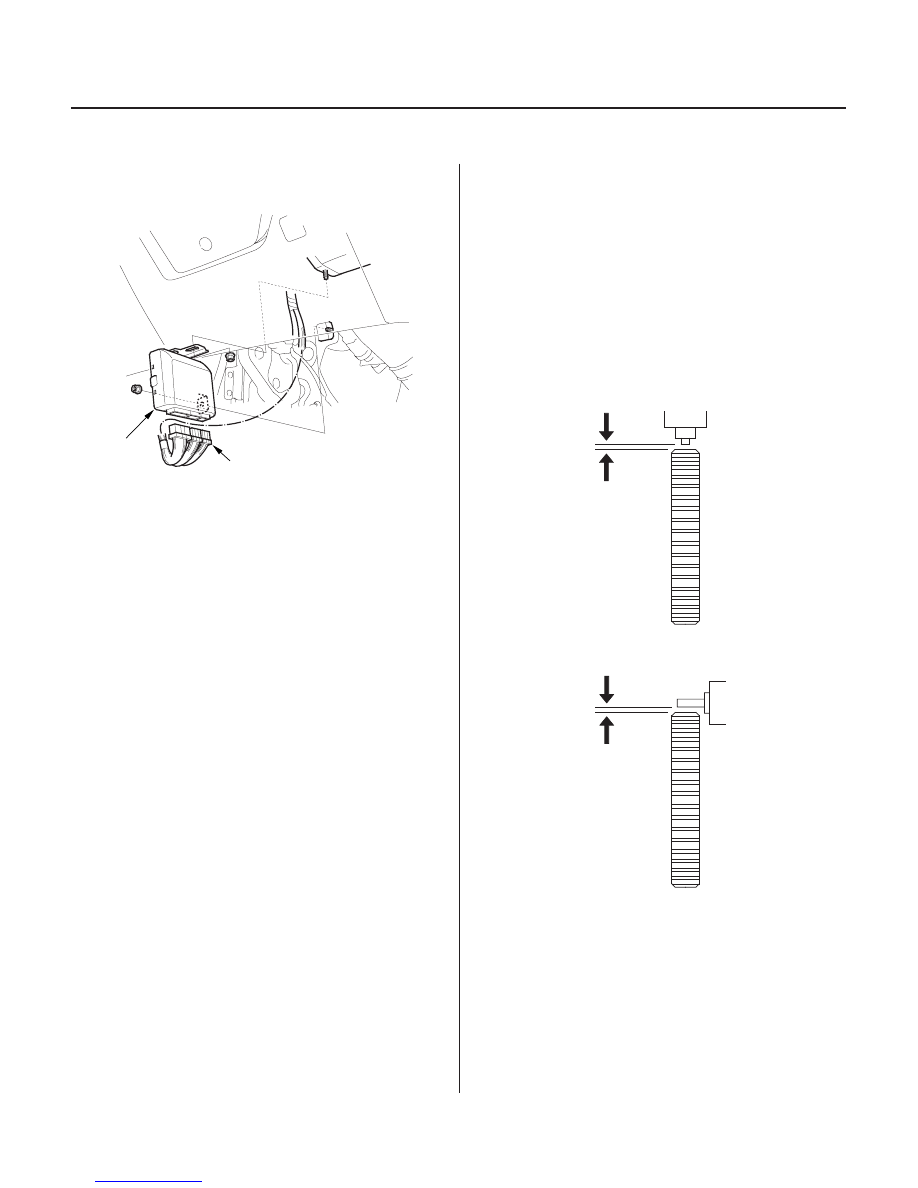

ABS/TCS Control Unit Replacement

Wheel Sensor Inspection

A

B

0.5

1.0 mm

(0.02

0.04 in.)

0.2

1.1 mm

(0.01

0.04 in.)

1. Remove the ABS/TCS control unit (A) on the driver’s

side under the dash.

2. Disconnect the ABS/TCS control unit connectors (B).

3. Install the ABS/TCS control unit in the reverse order

of removal.

1. Inspect the front and rear pulsers for chipped or

damaged teeth.

2. Measure the air gap between the wheel sensor and

pulser all the way around while rotating the pulser.
Remove the rear brake disc to measure the gap on
the rear wheel sensor. If the gap exceeds 1.0 mm
(0.04 in.), check for a bent suspension arm.

03/07/29 09:58:25 61S0X050_190_0160

０１

０２

Ｓ０Ｘ４Ａ０６Ｄ１０６０００６５３０１ＫＢＡＴ００

Front

Rear

19-161

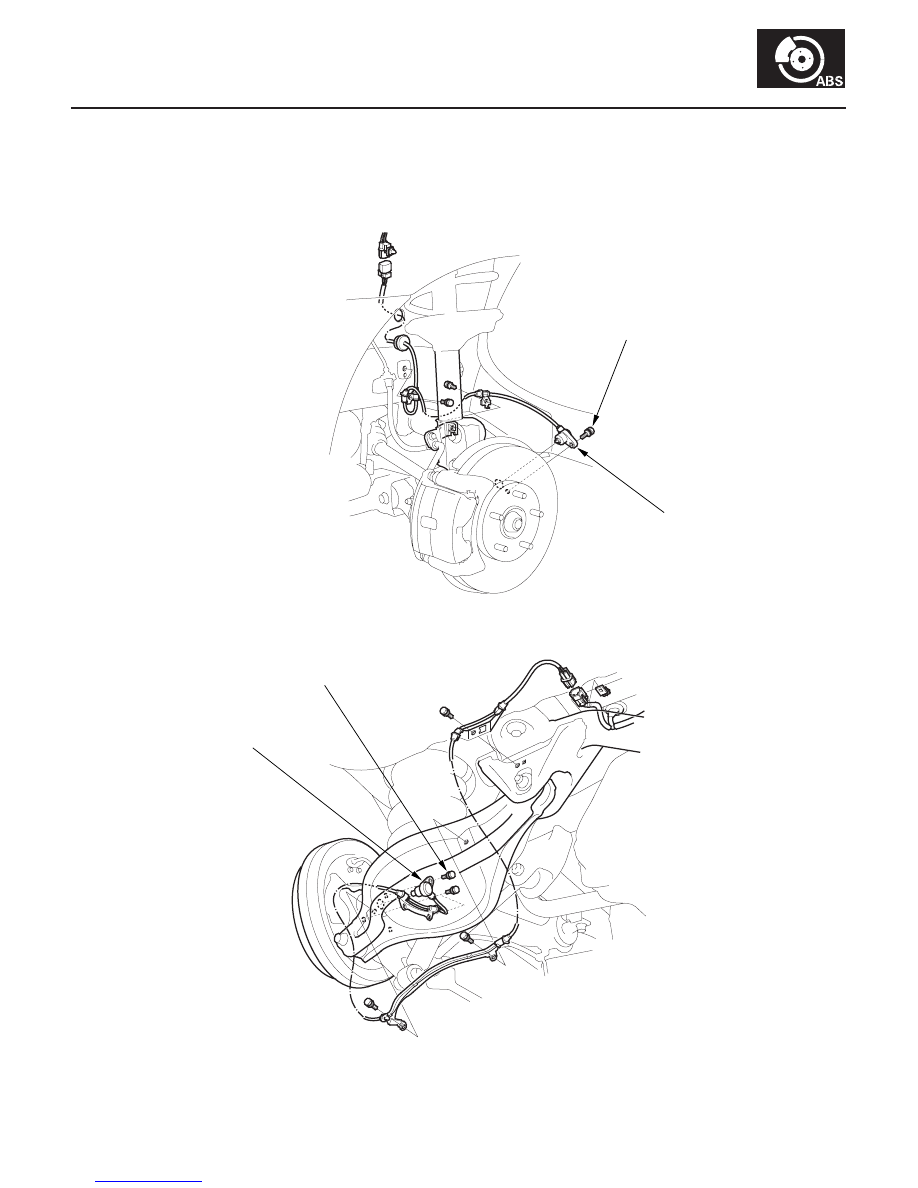

Wheel Sensor Replacement

6 mm BOLT
9.8 N·m (1.0 kgf·m, 7.2 lbf·ft)

WHEEL SENSOR

6 mm BOLT
9.8 N·m (1.0 kgf·m, 7.2 lbf·ft)

WHEEL SENSOR

Install the sensors carefully to avoid twisting wires.
