ABS DTC 61, 62:

ABS DTC 71:

YES

NO

YES

NO

YES

NO

19-126

19-126

ABS/TCS Components

DTC Troubleshooting (cont’d)

Battery Voltage

Different Diameter Tire

1. Clear the DTC (see step 1 on page 19-83).

2. Test-drive the vehicle at 6 mph (10 km/h) or more.

Go to step 3.

The system is OK at this time.

3. Verify the DTC.

Check the charging system.

Do the appropriate troubleshooting for the

DTC.

1. Clear the DTC (see step 1 on page 19-83).

2. Test-drive the vehicle.

Make sure all four tires are the specified

size.

Intermittent failure; the vehicle is OK at this

time.

Does the ABS indicator come on?

Is DT C 61 or 62 indicated?

Does the ABS indicator come on and is DT C 7 1
indicated?

03/07/29 09:57:42 61S0X050_190_0126

−

−

−

−

−

−

Ｓ０Ｘ４Ａ０６Ｋ７０２０００８１８１０ＦＡＡＴ００

０３

Ｓ０Ｘ４Ａ０６Ｋ７０２０００８１２４０ＦＡＡＴ１０

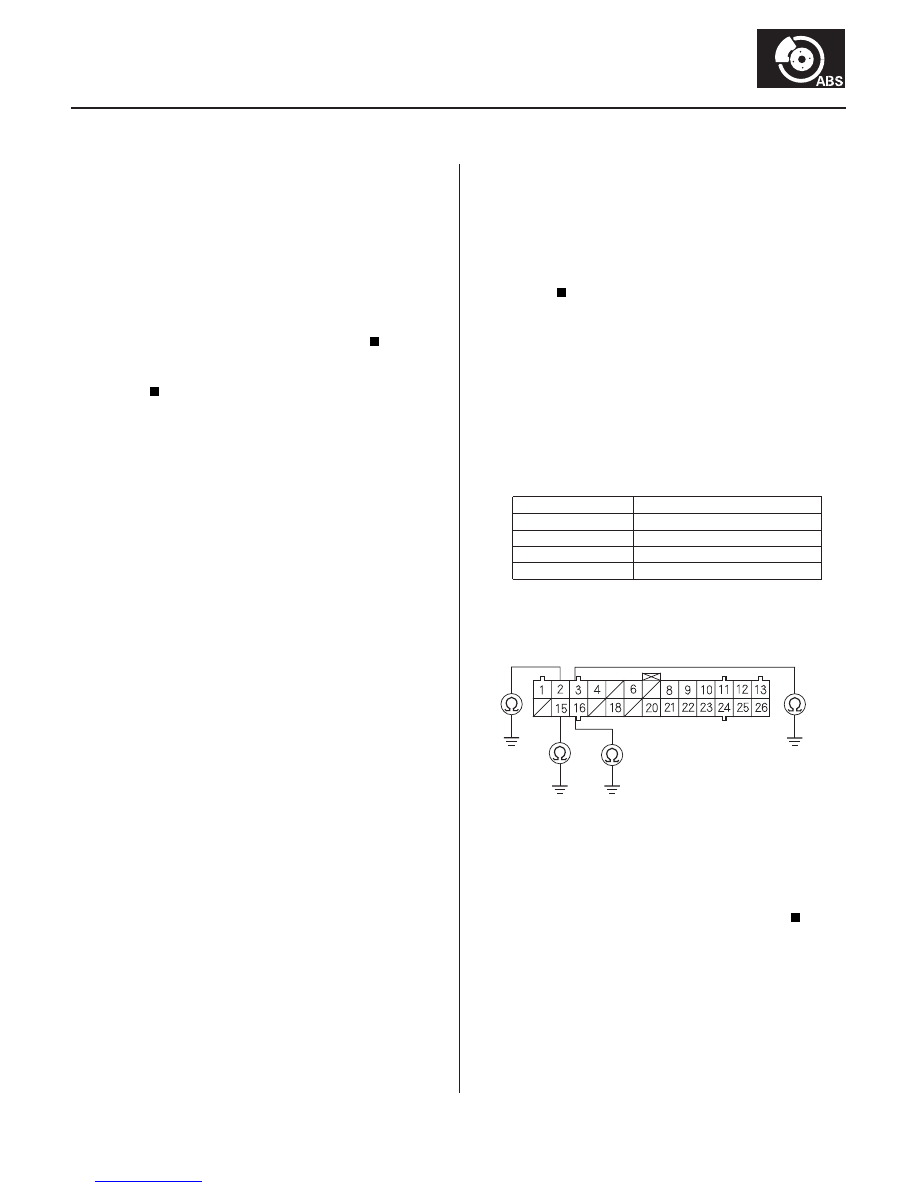

ABS DTC 81:

TCS DTC 24, 25, 26, 27:

YES

NO

YES

NO

TCS DTC

Appropriate Terminal

YES

NO

19-127

19-127

NCL (YEL/GRN)

NOL (RED/GRN)

NCR
(GRY)

NOR (LT BLU)

ABS/TCS CONTROL UNIT CONNECTOR A (26P)

Central Processing Unit (CPU)

Diagnosis, and ROM/RAM Diagnosis

TCS Solenoid

1. Clear the DTC (see step 1 on page 19-83).

2. Test-drive the vehicle.

Replace the ABS/TCS control unit.

Intermittent failure; the vehicle is OK at this

time.

1. Verify the TCS DTC.

Do the appropriate troubleshooting for

DTC 28.

Go to step 2.

2. Turn the ignition switch OFF.

3. Disconnect the modulator unit connector and the

ABS/TCS control unit connector A (26P).

4. Check for continuity between the appropriate ABS/

TCS control unit connector A (26P) TCS solenoid
circuit terminal and body ground (see table).

24: NOR

No. 16

25: NCR

No. 15

26: NOL

No. 3

27: NCL

No. 2

Repair short to body ground in the

appropriate solenoid circuit wire between the
ABS/TCS control unit and the modulator unit.

Go to step 5.

(cont’d)

Wire side of female terminals

Does the ABS indicator come on and is DT C 81
indicated?

Is T CS DT C 28 indicated?

Is ther e continuity?

03/07/29 09:57:43 61S0X050_190_0127

−

−

０４

１３

TCS DTC

Appropriate Terminal

YES

NO

TCS DTC

Appropriate Terminal

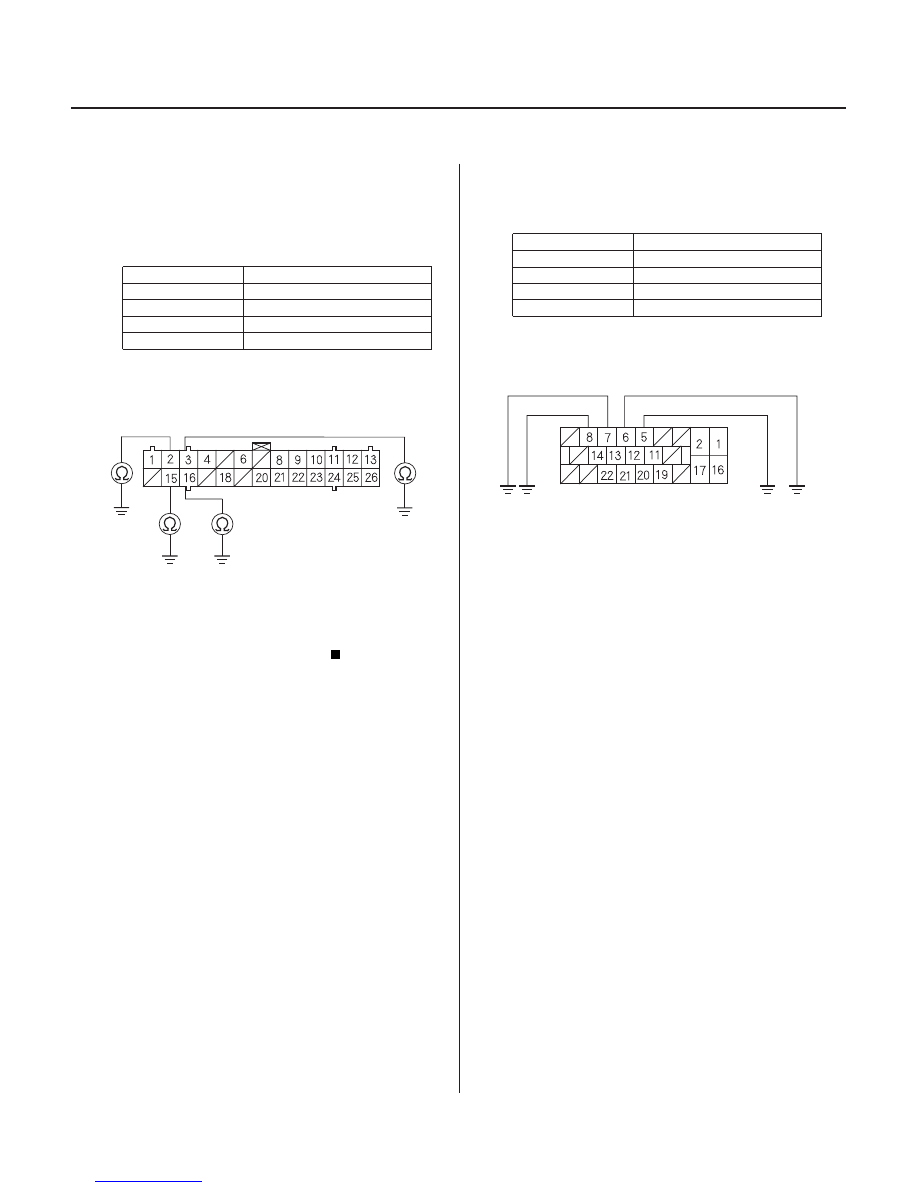

19-128

ABS/TCS Components

DTC Troubleshooting (cont’d)

NCL (YEL/GRN)

NOL (RED/GRN)

NCR
(GRY)

NOR (LT BLU)

ABS/TCS CONTROL UNIT CONNECTOR A (26P)

MODULATOR UNIT CONNECTOR

NCR (GRY)

NOR (LT BLU)

NCL (YEL/GRN)

NOL (RED/GRN)

JUMPER WIRE

JUMPER WIRE

5. Connect the modulator unit connector.

6. Check for continuity between the appropriate ABS/

TCS control unit connector A (26P) solenoid circuit
terminal and body ground (see table).

24: NOR

No. 16

25: NCR

No. 15

26: NOL

No. 3

27: NCL

No. 2

Replace the modulator unit.

Go to step 7.

7. Disconnect the modulator unit connector.

8. Connect the appropriate modulator unit connector

TCS solenoid circuit terminals to body ground with
a jumper wires (see table).

24: NOR

No. 5

25: NCR

No. 6

26: NOL

No. 8

27: NCL

No. 7

Wire side of female terminals

Terminal side of female terminals

Is ther e continuity?

03/07/29 09:57:43 61S0X050_190_0128

−

−

−

−

−

０５

１５

０６

TCS DTC

Appropriate Terminal

YES

NO

TCS DTC

Appropriate Terminal

YES

NO

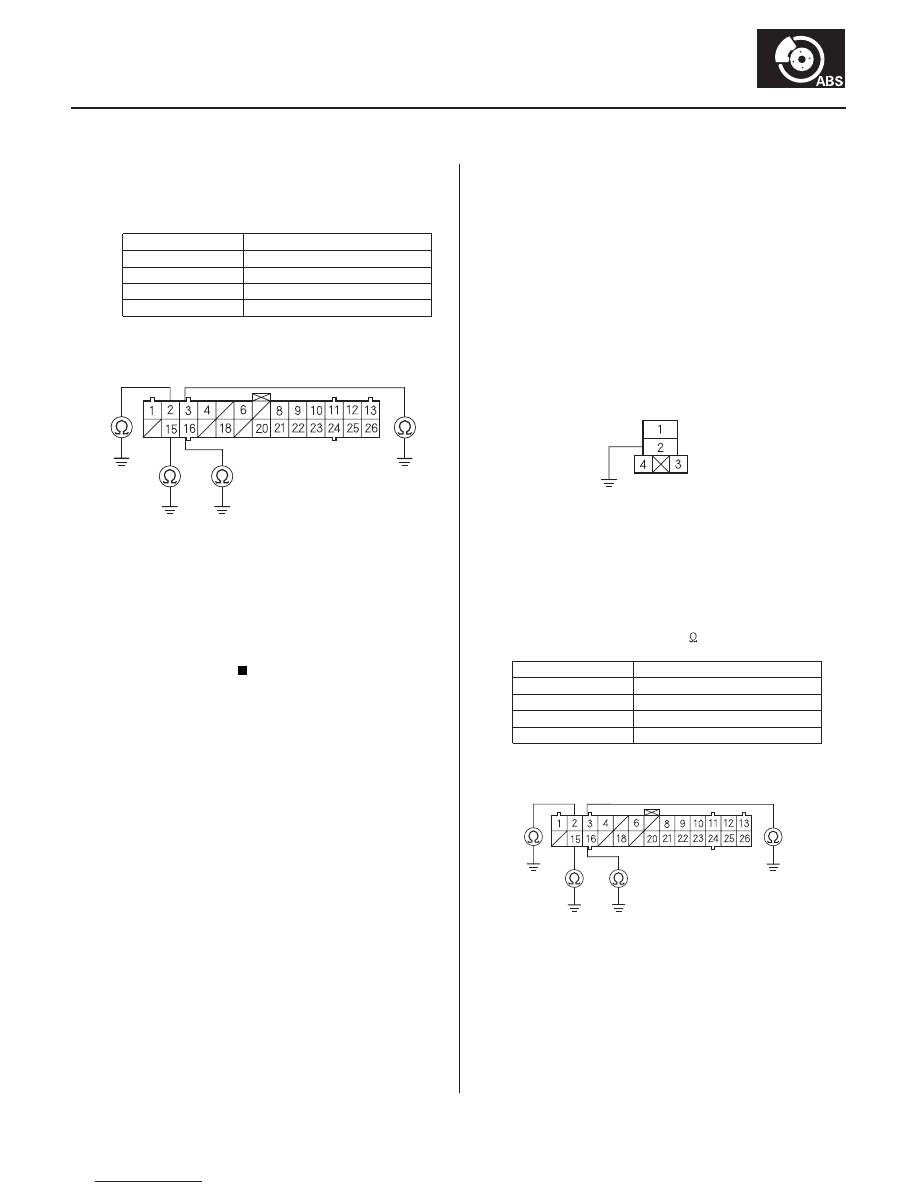

19-129

NCL (YEL/GRN)

NOL (RED/GRN)

NCR
(GRY)

NOR (LT BLU)

ABS/TCS CONTROL UNIT CONNECTOR A (26P)

JUMPER
WIRE

TCS RELAY CONNECTOR

TCS
SOLENOID
(RED/BLU)

NCL (YEL/GRN)

NOL (RED/GRN)

NCR
(GRY)

NOR (LT BLU)

ABS/TCS CONTROL UNIT CONNECTOR A (26P)

9. Check for continuity between the appropriate

ABS/TCS control unit connector A (26P) solenoid
circuit terminal and body ground (see table).

24: NOR

No. 16

25: NCR

No. 15

26: NOL

No. 3

27: NCL

No. 2

Go to step 10.

Repair open in the appropriate TCS solenoid

circuit wire between the ABS/TCS control unit and
the modulator unit.

10. Remove the jumper wires from the modulator unit

connector.

11. Connect the modulator unit connector.

12. Remove the TCS relay, and connect the ABS

fail-safe relay connector terminal No. 2 to body
ground with a jumper wire. The wire colors of the
ABS fail-safe relay connector are BLU, RED/BLU,
BRN/BLK, and GRN/YEL.

13. Check the resistance between the appropriate ABS/

TCS control unit connector A (26P) terminal and
body ground (see table).
NOR, NOL, NCR, NCL: 8

10

(at 68°F, 20°C)

24: NOR

No. 16

25: NCR

No. 15

26: NOL

No. 3

27: NCL

No. 2

Go to step 16.

Go to step 14.

(cont’d)

Wire side of female terminals

Terminal side of female terminals

Wire side of female terminals

Is ther e continuity?

Is the r esistance OK ?

03/07/29 09:57:44 61S0X050_190_0129
