19-22

Conventional Brake Components

Rear Brake Shoe Replacement (cont’d)

B

A

G

E

F

D

C

A

B

C

A

B

Sliding surface

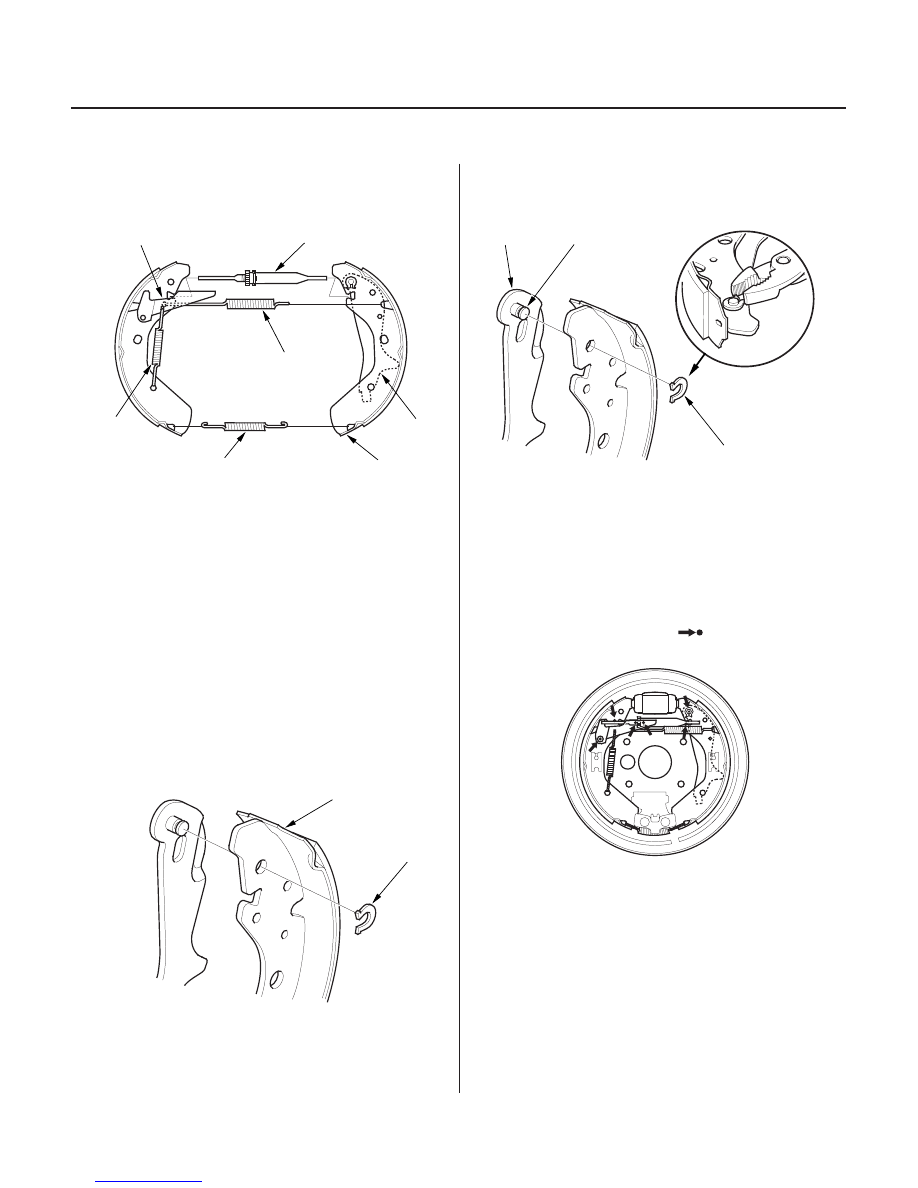

6. Remove the brake shoe lower ends from the

anchor by expanding the bottom ends of the brake
shoes (A) equally.

7. Remove the lower return spring (B).

8. Expand the top of the brake shoes equally, and

remove them from the wheel cylinder. Do not let
the piston push into the cylinder, and be careful not
to damage the boots during removal.

9. Remove the upper return spring (C), adjuster bolt

(D), self-adjuster spring (E), and lever (F), and
separate the brake shoes.

10. Disconnect the parking brake cable from the

parking brake lever (G), and remove the brake
shoes.

11. Remove the brake shoe (A) by removing the U-clip

(B).

12. Apply Molykote 44MA grease to the sliding surface

of the pivot pin (A), and insert the pin into the
parking brake shoes.

13. Install the parking brake lever (B) on the pivot pin,

and secure with a new U-clip (C). Pinch the U-clip
securely to prevent the pivot pin from coming out
of the brake shoe.

14. Apply Molykote 44MA grease on each sliding

surface shown. Wipe off any excess. Do not get
grease on the brake linings.

03/07/29 09:54:00 61S0X050_190_0022

＊０１

０９

19-23

Opposite edge of the shoe
Brake shoe ends
(Shoe side ends and backing
plate contact surface)

A

B

C

D

G

E

H

F

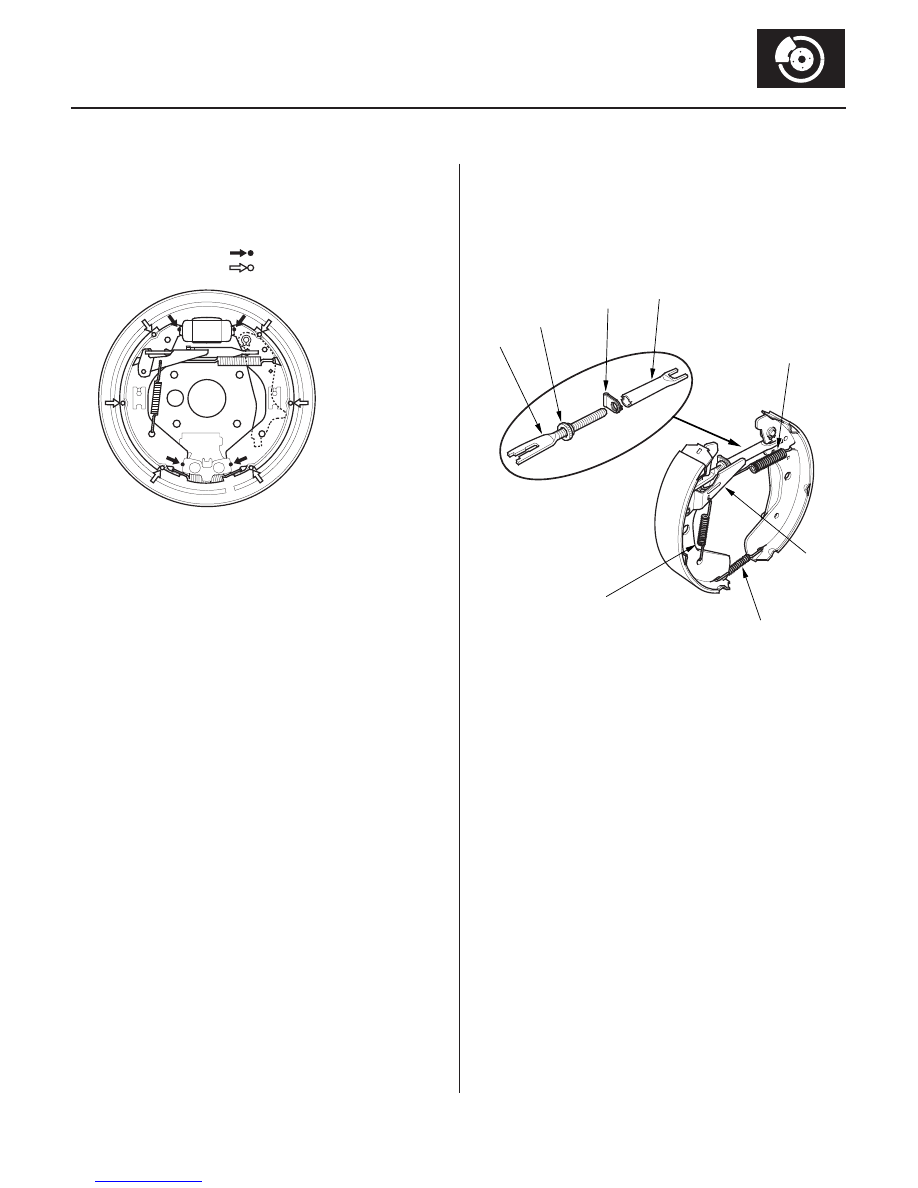

15. Apply Molykote 44MA grease to the brake shoe

ends and opposite edges of the brake shoes shown.
Wipe off any excess. Do not get grease on the
brake lining.

16. Connect the parking brake cable to the parking

brake lever.

17. Clean the threaded portions of the adjuster bolt (A)

and nut (B), and coat the threads with grease.
Install the adjuster nut, thermo clip (C), and
connecting rod (D) on the adjuster bolt. To shorten
the adjuster bolt, turn the adjuster nut.

18. Install the self-adjuster lever (E) on the brake shoe.

19. Hook the self-adjuster springs (F) to the lever first,

then to the brake shoe.

20. Install the adjuster assembly between the brake

shoe and parking brake lever. Note the installation
direction.

21. Fit the top of the brake shoes on the wheel cylinder

pistons. Connect the upper return spring (G). Note
the installation direction.

22. Hook the lower return spring (H) on the brake shoes.

(cont’d)

03/07/29 09:54:01 61S0X050_190_0023

１０

０１

Ｓ０Ｘ４ＡＺ４Ｄ１４３０００１４８４１ＫＢＡＴ００

’99-01 Models

19-24

19-24

Conventional Brake Components

Rear Brake Shoe Replacement
(cont’d)

Rear Wheel Cylinder Replacement

B

A

9.8 N·m (1.0 kgf·m,
7.2 lbf·ft)

C
9.0 N·m (0.9 kgf·m,
6.5 lbf·ft)

A
10 x 1.0 mm
15 N·m (1.5 kgf·m,
11 lbf·ft)

B

D

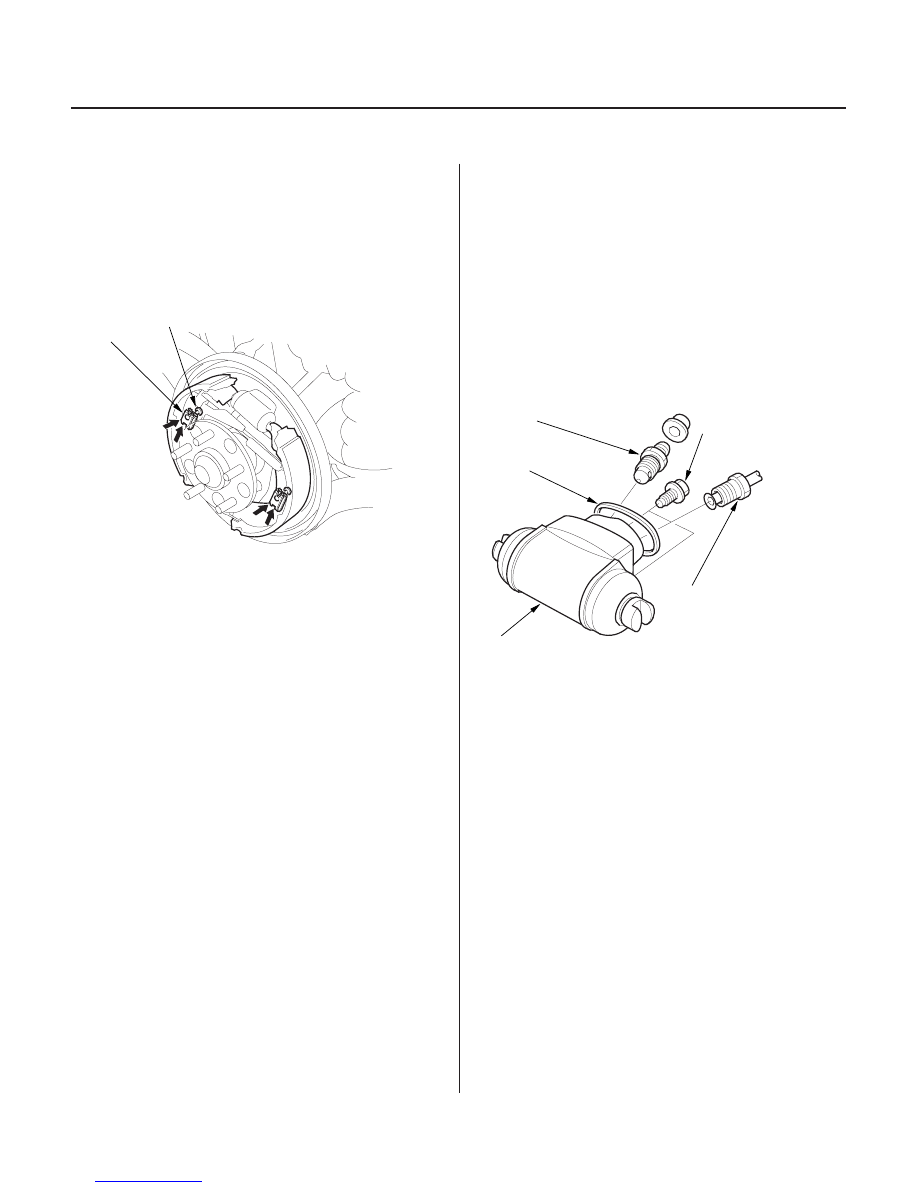

23. Expand the bottom ends of the brake shoes equally,

and securely fit the brake shoe lower ends on the
anchor.

24. Reinstall the tension pins (A) and retainer springs

(B).

25. Remove the elastic band from the wheel cylinder.

26. Carefully pull back the bottom of the wheel cylinder

boots, and check whether the inside of the wheel
cylinder is wet with brake fluid. Wipe inside the
wheel cylinder if it is wet. Note that this leakage is
not caused by a deteriorated cup.

27. Install the brake drum.

28. If the wheel cylinder has been removed, bleed the

brake system (see page 19-9).

29. Press the brake pedal several times to set the self-

adjusting brake.

30. Adjust the parking brake (see page 19-7).

• Do not spill brake fluid on the vehicle; it may damage

the paint; if brake fluid does contact the paint, wash it
off immediately with water.

• To prevent spills, cover the hose joints with rags or

shop towels.

• Use only Honda wheel cylinder 6 mm special bolts.

1. Remove the brake shoes (see page 19-21).

2. Disconnect the brake line (A) from the wheel

cylinder (B).

3. Remove the 6 mm special bolt (C) and the wheel

cylinder from the backing plate.

4. Carefully fit the new seal (D) on the wheel cylinder

housing.

5. Install the wheel cylinder on the backing plate with

the 6 mm special bolt.

6. Install the removed parts in the reverse order of

removal.

7. Fill the brake reservoir up, and bleed the brake

system (see page 19-9).

8. After installation, check for a leak at the line joint,

and retighten if necessary.

03/07/29 09:54:02 61S0X050_190_0024

−

−

０１

０２

＊０１

０４

Ｓ０Ｘ４ＡＺＡＤ１４３０００１４７９１ＭＤＡＴ２０

’02-04 Models

Inspection

Replacement

Brake Pad Thickness:

Standard:

9.5

10.5 mm (0.37

0.41 in.)

Service Limit: 1.6 mm (0.06 in.)

19-25

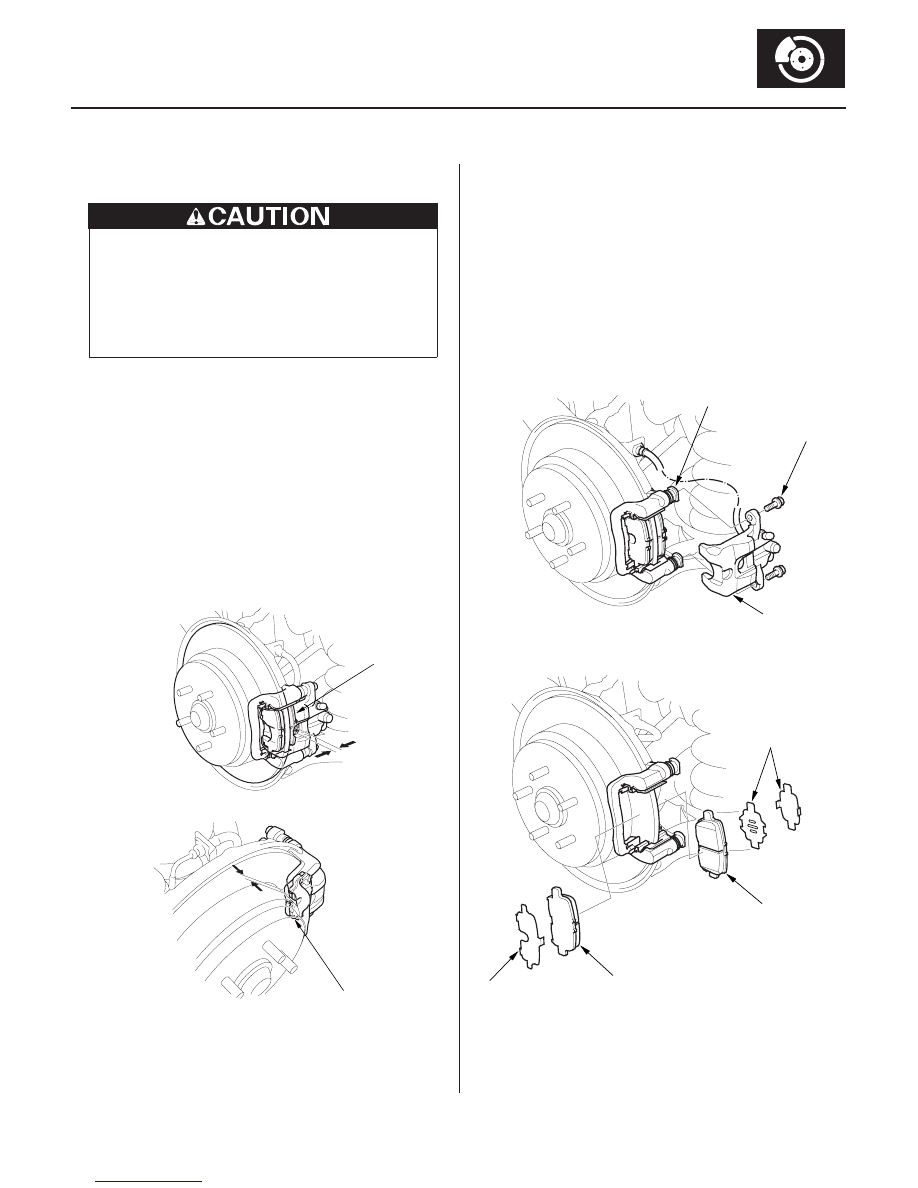

Rear Brake Pad Inspection and Replacement

A

B

B

A

C

A

B

B

A

Frequent inhalation of brake pad dust, regardless of
material composition, could be hazardous to your
health.

• Avoid breathing dust particles.
• Never use an air hose or brush to clean brake

assemblies. Use an OHSA-approved vacuum
cleaner.

1. Raise the rear of the vehicle, and support it with

safety stands in the proper locations
(see page 1-15). Remove the rear wheels.

2. Check the thickness of the inner pad (A) and outer

pad (B). Do not include the thickness of the backing
plate.

3. If the brake pad thickness is less than the service

limit, replace all the brake pads as a set.

1. Raise the rear of the vehicle, and support it with

safety stands in the proper locations
(see page 1-15). Remove the rear wheels.

2. Remove the flange bolts (A) while holding the pins

(B) with a wrench being careful not to damage the
pin boot, and remove the caliper (C). Check the
hose and pin boots for damage and deterioration.
To prevent damage to the caliper assembly or
brake hose, use a short piece of wire to hang the
caliper from the undercarriage.

3. Remove the pad shims (A) and pads (B).

(cont’d)
