Transmission End Cover

End Cover, 3rd Gear, Idler Gear, and 3rd Clutch Installation (cont’d)

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

B

E

A

D

C

G
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

C
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

H
6 x 1.0 mm
9.8 N·m (1.0 kgf·m, 7.2 lbf·ft)

A
22 N·m
(2.2 kgf·m,
16 lbf·ft)

J
28 N·m
(2.9 kgf·m,
21 lbf·ft)

K

I

F

L

B

D

E

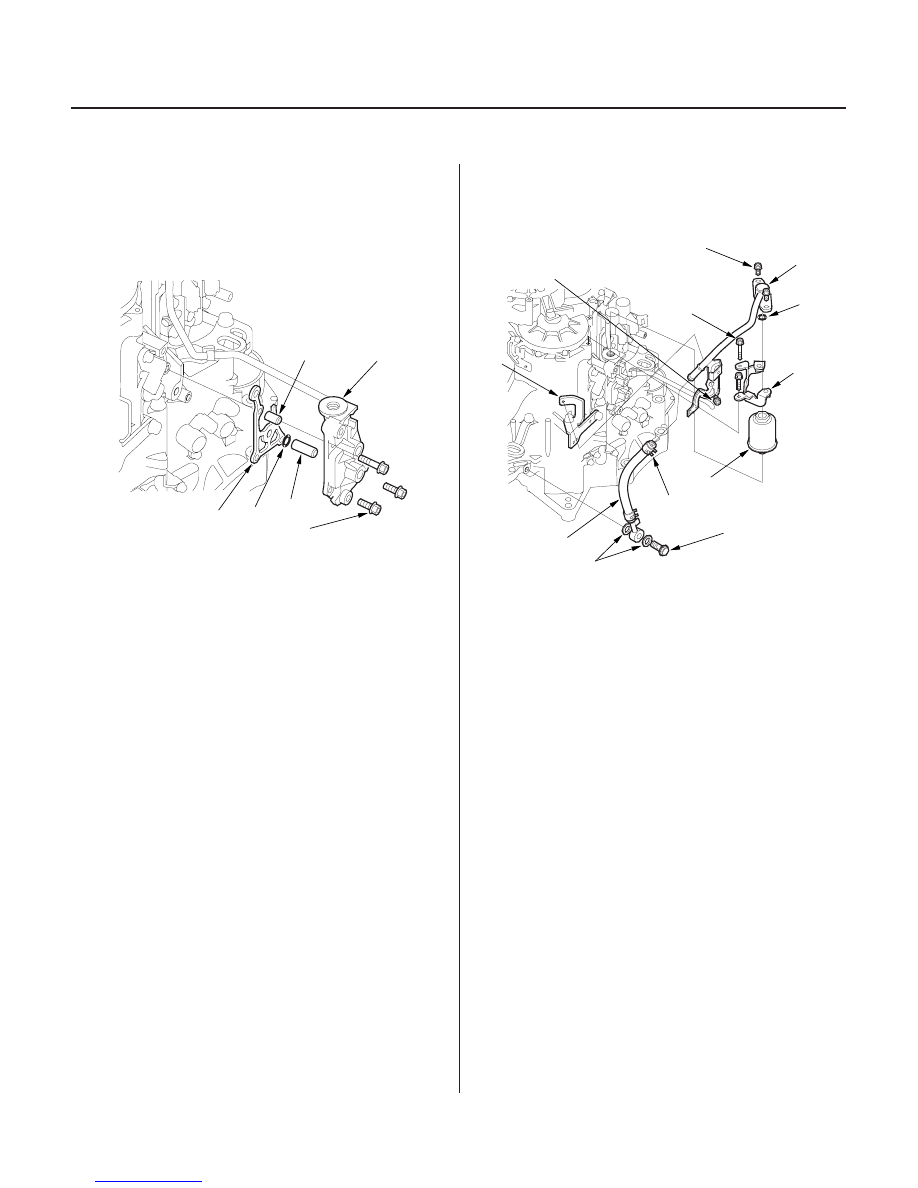

39. Place the new ATF passage body gasket (A) on the

transmission housing, then install the 8 x 14 mm
dowel pin (B) and the 10 x 25.5 mm ATF feed pipe
(C) with the new O-ring (D). Install the ATF passage
body (E) on the transmission housing, if it was
removed.

40. Install the new ATF filter (A) on the transmission

housing.

41. Install the filter line bracket (B) on the ATF filter,

and loosely install the bolts (C).

42. Install the new O-ring (D) to the filter line (E), then

install the filter line on the ATF filter.

43. Secure the end of the filter line on the bracket (F)

with the bolt (G).

44. Secure the filter line on the filter line bracket with

the bolts (H).

45. Tighten the bolts (C) on the filter line bracket to the

specified torque.

46. Install the ATF hose (I) and line bolt (J) with the new

sealing washers (K).

47. Connect the hose to the filter line, and secure it

with the clip (L).

03/07/29 09:46:25 61S0X050_140_0477

０５

＊１５

＊１６

０６

14-475

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

12 x 1.25 mm
28 N·m
(2.9 kgf·m,
21 lbf·ft)

8 x 1.25 mm
26 N·m (2.6 kgf·m, 20 lbf·ft)

B

C

A

A

Clearance: 2 mm (0.08 in.)

A

C

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

A

B

D

E

F

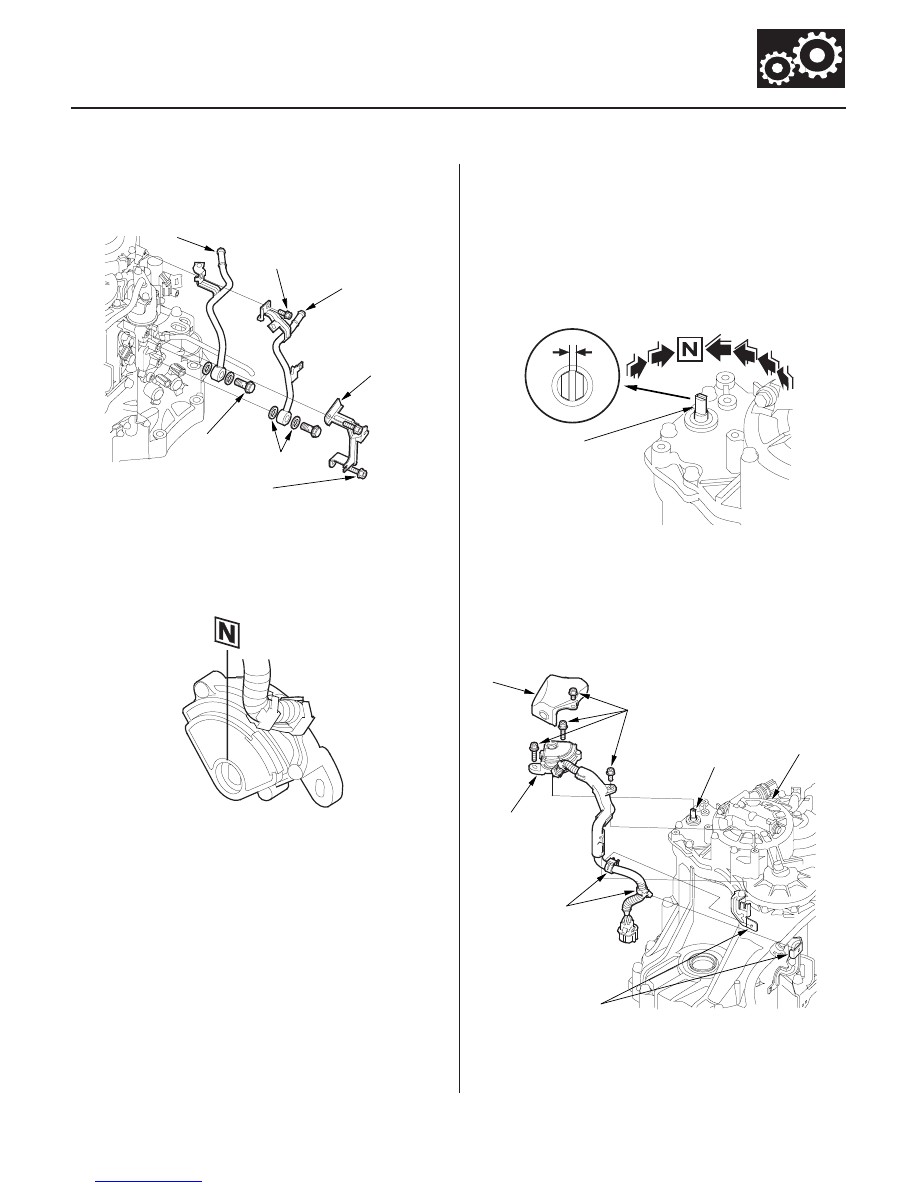

48. Install the ATF cooler lines (A) with the new sealing

washers (B) and the line bolts, then install the
harness clamp bracket (C).

49. Set the transmission range switch to the N position.

NOTE: The transmission range switch clicks in the
N position.

50. Set the control shaft (A) to the N position by turning

it.

NOTE: Be careful not to squeeze the end of the
control shaft tips together when turning into
position. If the tips are squeezed together it will
cause a faulty signal or position due to the play
between the control shaft and the switch.

51. Install the transmission range switch (A) gently on

the control shaft (B). Do not move the transmission
range switch when tightening its bolts.

52. Install the transmission range switch cover (C);

secure the harness with the bolt on the end cover
(D); install the harness clips (E) on the brackets (F).

(cont’d)

03/07/29 09:46:26 61S0X050_140_0478

０７

14-476

Transmission End Cover

End Cover, 3rd Gear, Idler Gear, and 3rd Clutch Installation (cont’d)

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

6 x 1.0 mm
12 N·m (1.2 kgf·m, 8.7 lbf·ft)

G

H

F

C

E

D

B

D

A

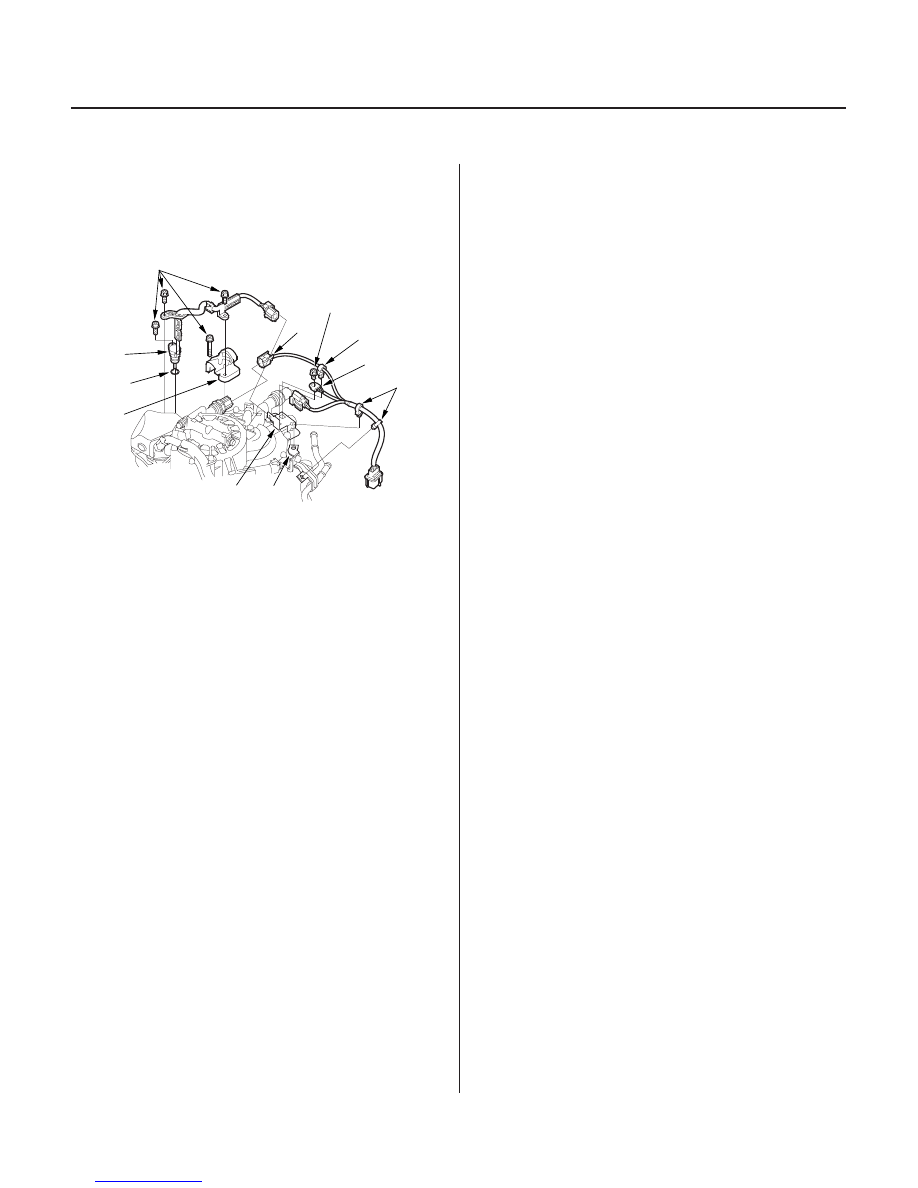

53. Connect the 3rd clutch pressure switch connector

(A) and A/T wire harness ground terminal (B) on the
connector bracket (C), then install the clips (D) on
the bracket (E).

54. Install the switch cover (F).

55. Install the ATF temperature sensor (G) with the new

O-ring (H), then secure the harness with the bolts.
Connect the sensor connector to the A/T wire
harness connector, then install it on the connector
bracket (C).

56. Install the dipstick.

03/07/29 09:46:27 61S0X050_140_0479

−

−

＊０１

Ｓ０Ｘ４ＡＡ１Ｅ１０４１１６０００００ＤＡＡＴ００

０１

Ｓ０Ｘ４ＡＡ１Ｅ１０４１１６０００００ＭＡＡＴ００

Standard:

0.175

0.275 mm (0.007

0.011 in.)

14-477

14-477

A/T Differential

Component Location Index

Backlash Inspection

THRUST SHIM, 81 mm

THRUST WASHER

CARRIER BEARING

BEARING OUTER RACE

FINAL DRIVEN
GEAR

DIFFERENTIAL CARRIER

CARRIER BEARING

BEARING OUTER RACE

THRUST WASHER

C

B

A

A

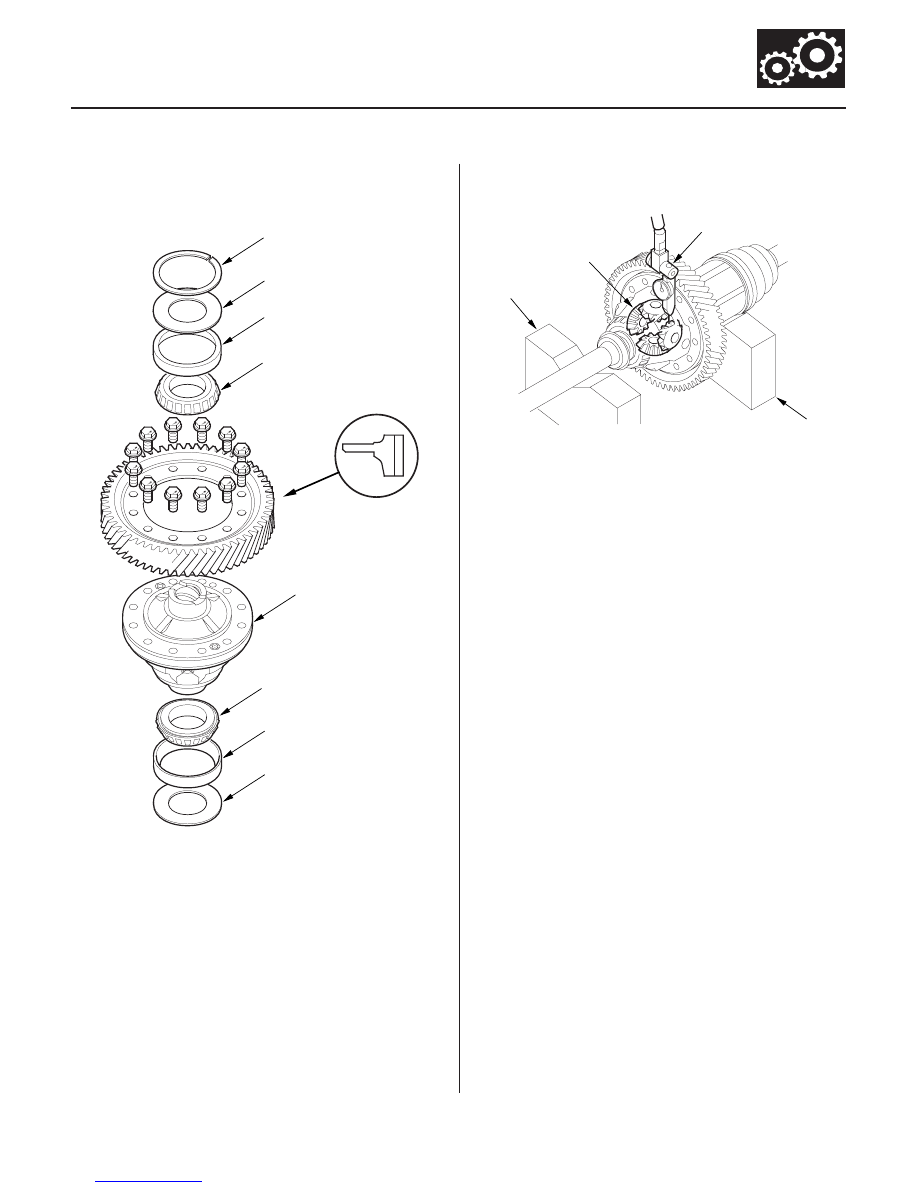

1. Install both axles, and place the differential

assembly on V-blocks (A).

2. Check the backlash of the pinion gears (B) with a

dial indicator (C).

3. If the backlash is out of standard, replace the

differential carrier.

Replacement, page 14-478

Replacement, page 14-480

Replacement,

page 14-478

Backlash Inspection,

page 14-477

Replacement, page 14-478

Replacement, page 14-480
