A/T Gear Position Indicator

Indicator Bulb Replacement

A

B

SRS components are located in this area. Review the
SRS component locations, 2002 model (see page 23-19),
2003-2004 models (see page 23-20), and the
precautions and procedures (see page 23-21) in the SRS
before performing repairs or service.

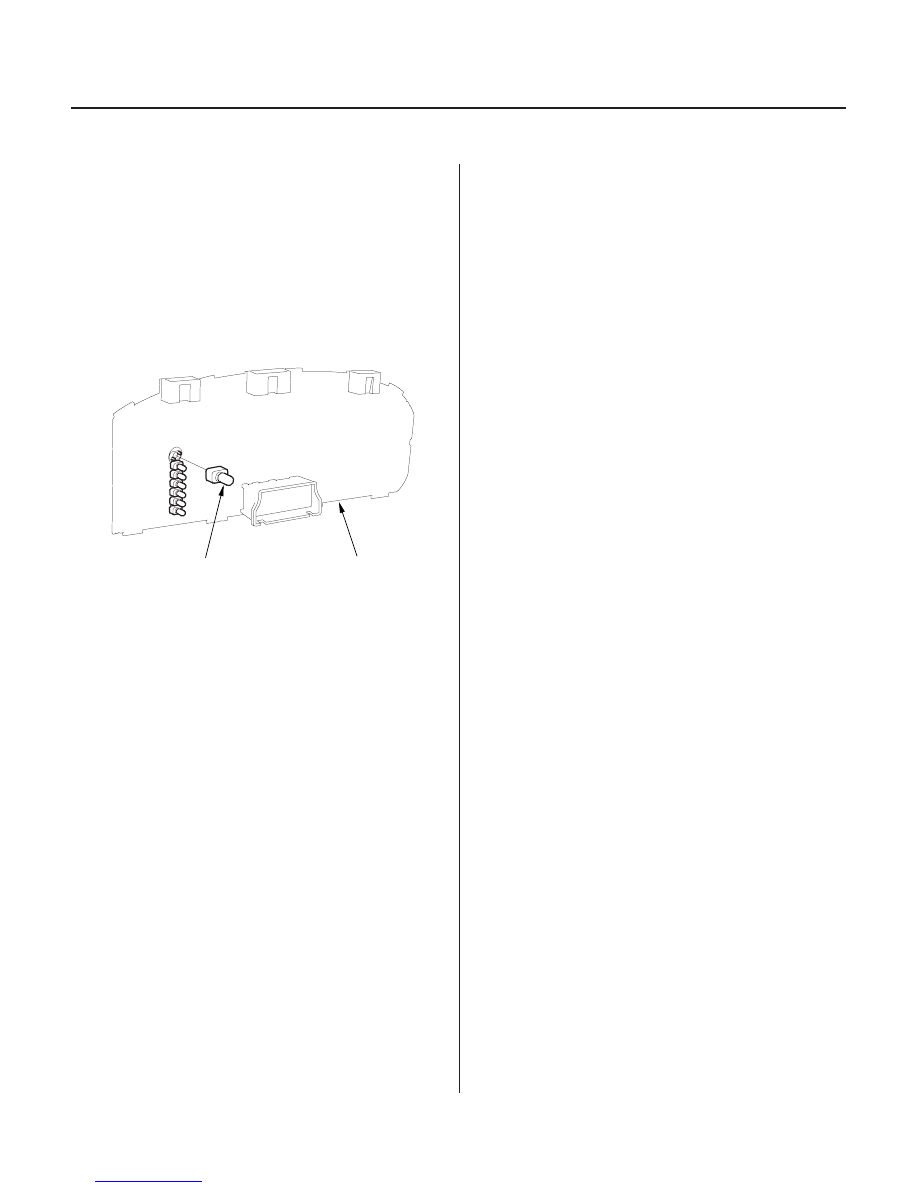

1. Remove the gauge assembly (see page 22-100).

2. Disassemble the gauge assembly.

3. Replace the bulbs (A) at the gauge assembly (B).

03/07/29 09:45:31 61S0X050_140_0409

＊０１

Ｓ０Ｘ４ＡＡ１Ｅ１０４３６４０００００ＤＡＡＴ００

14-407

A/T Interlock System

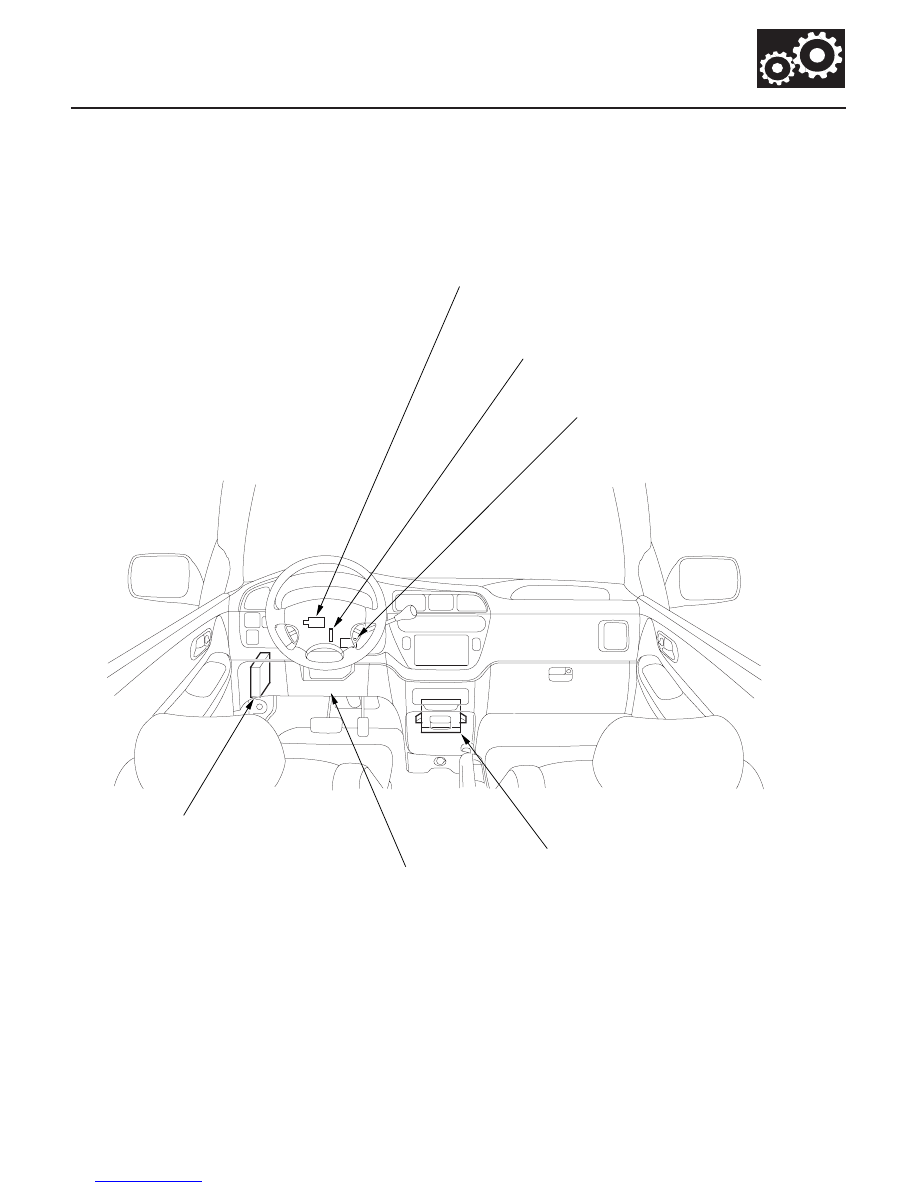

Component Location Index

MULTIPLEX CONTROL
UNIT (DRIVER’S)

SHIFT LOCK SOLENOID

PARK PIN SWITCH

POWERTRAIN CONTROL MODULE (PCM)

BRAKE PEDAL POSITION SWITCH

STEERING LOCK ASSEMBLY
KEY INTERLOCK SOLENOID
KEY INTERLOCK SWITCH

Shift Lock System Circuit

Troubleshooting, page 14-409

Input Test, page 14-414

Shift Lock System Circuit

Troubleshooting, page 14-409

Test, page 14-415
Replacement, page 14-416

Key Interlock System Circuit

Troubleshooting, page 14-412

Test, page 14-417

Key Interlock System Circuit

Troubleshooting, page 14-412

Test, page 14-415

03/07/29 09:45:33 61S0X050_140_0410

＊０１

Ｓ０Ｘ４ＡＡ１Ｅ１０４３６４０００００ＥＡＡＴ００

−

−

14-408

A/T Interlock System

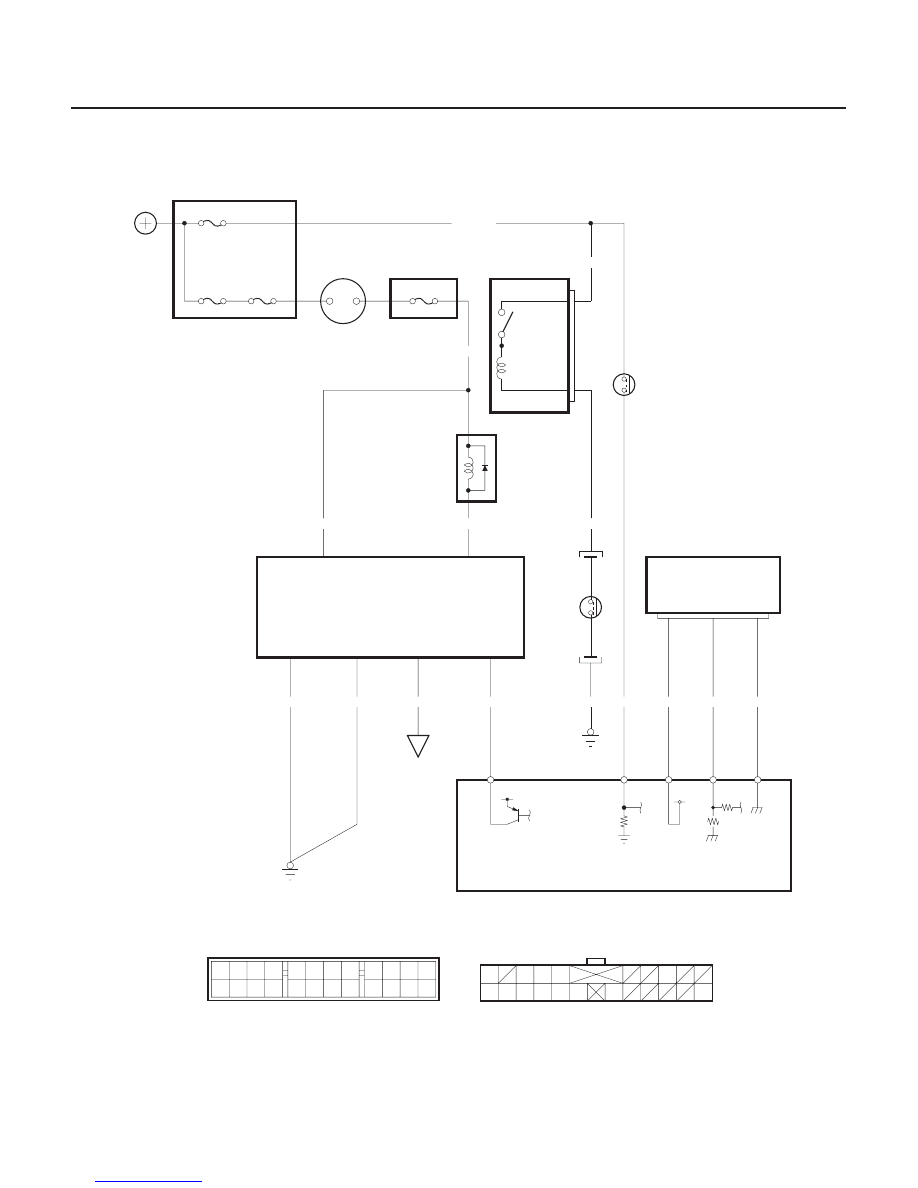

Circuit Diagram

8

12

16

5

14

11

13

15

22

4

3

1

17

5

1

13

18

24

12

19

16

4

2

14

15

23

11

22

10

21

9

6

7

8

20

3

17

MULTIPLEX CONTROL UNIT, DRIVER’S CONNECTORS

A (24P)

Terminal side of male terminals

B (22P)

Wire side of female terminals

VCC2

YEL/BLU

C28

RED/BLK

C27

TPS

SG2

C18

GRN/YEL

A32

IG1

G401

LG

BLK

B11

A15

A2

A12

YEL

BLK

PG

POWERTRAIN CONTROL MODULE (PCM)

ILU

A28

WHT/RED

BLK/BLU

ATP P

ILU

B12

B22

GRN

2

1

YEL

IG1

BAT

IGNITION SWITCH

No.9 (10A)

UNDER HOOD FUSE/RELAY BOX

No.42 (50A)

No.41 (120A)

No.47 (20A)

BATTERY

WHT/BLK

G401

BLK

WHT/RED

WHT/YEL

WHT/YEL

BK SW

DRIVER’S
UNDER DASH
FUSE/RELAY BOX

STEERING LOCK
ASSEMBLY

KEY
INTERLOCK
SWITCH

KEY
INTERLOCK
SOLENOID

BRAKE
PEDAL
POSITION
SWITCH

SHIFT LOCK
SOLENOID

SHIFT LOCK
SOLENOID

MULTIPLEX CONTROL
UNIT (DRIVER’S)

PARK
PIN
SWITCH

THROTTLE
POSITION
SENSOR

TRANSMISSION
RANGE SWITCH
P POSITION

1

3

3

2

1

P

5

7

03/07/29 09:45:34 61S0X050_140_0411

−

−

−

−

−

−

−

−

０２

＊０１

＊０２

Ｓ０Ｘ４ＡＡ１Ｅ１０４３６４５５２０１ＦＡＡＴ１０

YES

NO

YES

NO

YES

NO

YES

NO

14-409

Shift Lock System Circuit Troubleshooting

PCM CONNECTOR A (32P)

ILU (WHT/RED)

PCM CONNECTORS

A (32P)

LG2 (BRN/YEL)

LG1 (BRN/YEL)

B (25P)

BK SW (WHT/BLK)

PCM CONNECTORS

LG2 (BRN/YEL)

LG1 (BRN/YEL)

B (25P)

C (31P)

TPS (RED/BLK)

1. Press the brake pedal.

Go to step 2.

Repair faulty brake light circuit.

2. Turn the ignition switch ON (II), and shift to the P

position.

3. Press the brake pedal, and release the accelerator

pedal.

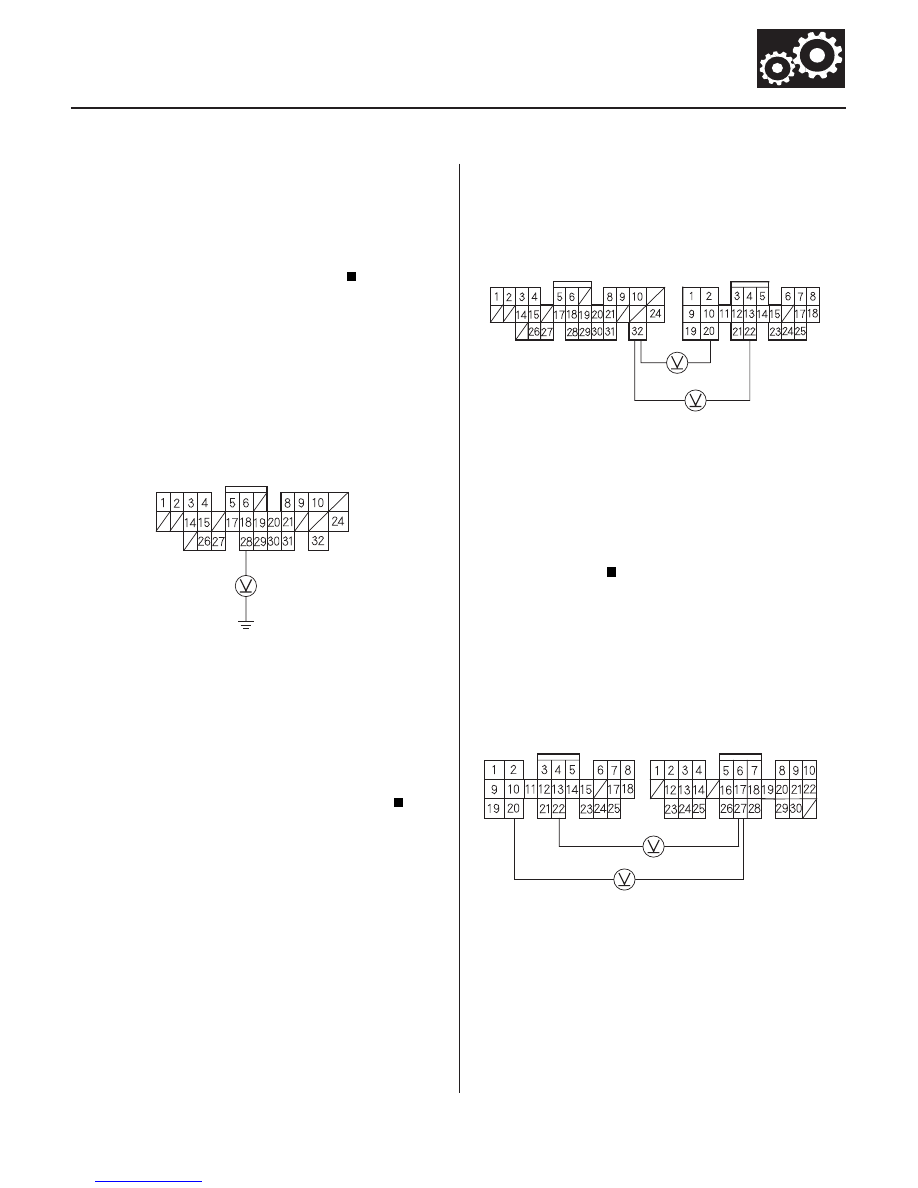

4. Measure the voltage between PCM connector

terminal A28 and body ground.

Check for an open in the wire between PCM

connector terminal A28 and the multiplex control
unit (driver’s). If the wire is OK, check for loose
terminal fit in the multiplex control unit (driver’s)
connectors. If necessary, substitute a known-good
multiplex control unit (driver’s) and recheck.

Go to step 5.

5. Turn the ignition switch OFF, and disconnect the

battery negative terminal.

6. Disconnect PCM connectors A (32P) and B (25P).

7. Press the brake pedal, and measure the voltage

between PCM connector terminals A32 and B20 or
B22.

Release the brake pedal, and go to step 8.

Repair open in the wire between PCM

connector terminal A32 and the brake pedal
position switch.

8. Connect PCM connectors A (32P) and B (25P).

9. Turn the ignition switch ON (II).

10. Measure the voltage between PCM connector

terminals A27 and B20 or B22.

Go to step 18.

Go to step 11.

(cont’d)

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Ar e the br ake lights ON?

Is ther e batter y voltage?

Is ther e batter y voltage?

Is ther e about 0.5 V ( thr ottle f ully closed)?

03/07/29 09:45:34 61S0X050_140_0412
