14-382

Automatic Transmission

Transmission Installation (cont’d)

10 x 1.25 mm
38 N·m (3.9 kgf·m,
28 lbf·ft)

C

A

B

B

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

C

A
10 x 1.25 mm
38 N·m (3.9 kgf·m,
28 lbf·ft)

B
10 x 1.25 mm
58 N·m (5.9 kgf·m,
43 lbf·ft)

B
10 x 1.25 mm
39 N·m (4.0 kgf·m,
29 lbf·ft)

10 x 1.25 mm
59 N·m (6.0 kgf·m,
43 lbf·ft)

B
10 x 1.25 mm
58 N·m (5.9 kgf·m, 43 lbf·ft)

C

A

10 x 1.25 mm
59 N·m (6.0 kgf·m,
43 lbf·ft)

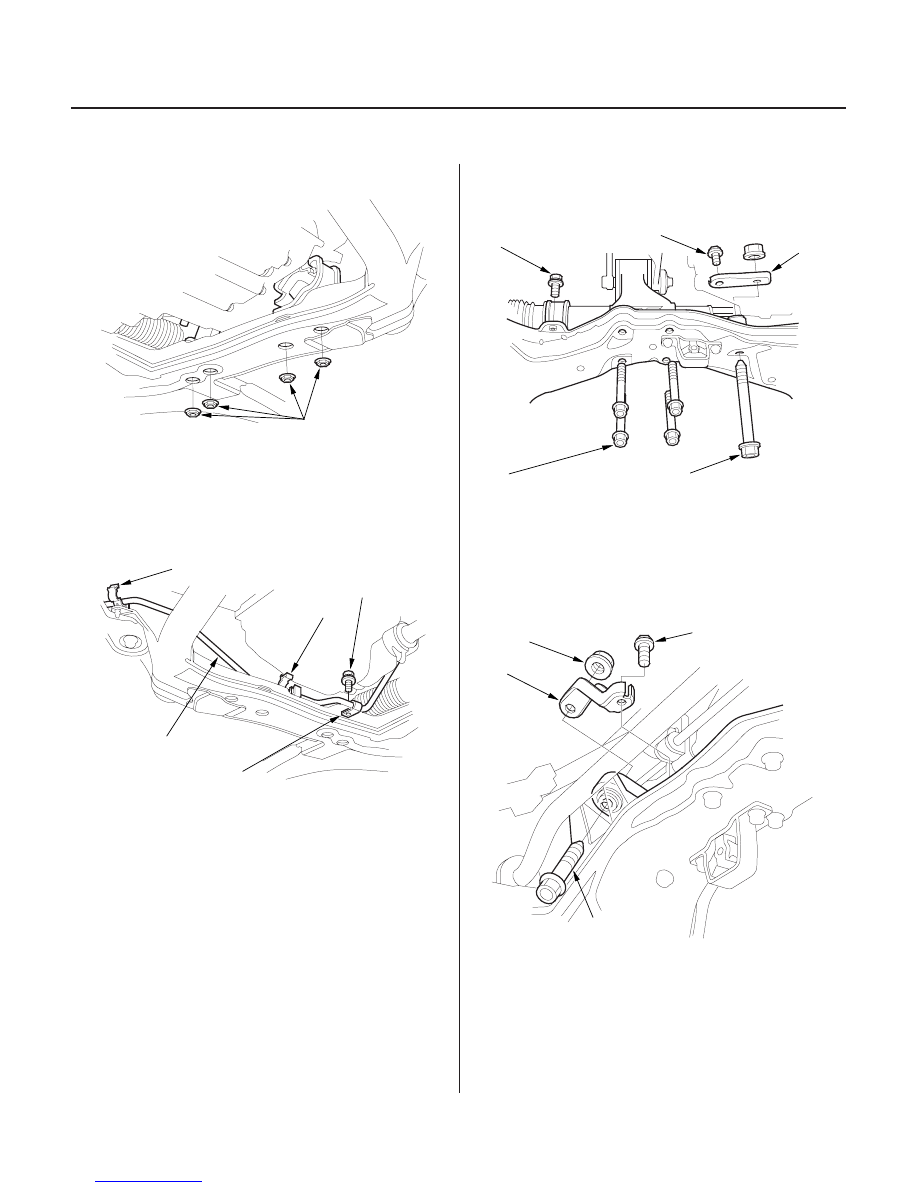

18. Install the transmission lower mount nuts.

19. Install the power steering fluid line (A) on the

clamps (B), and install the power steering fluid line
bracket (C).

20. Install the rear mount mounting bolts (A).

21. Install the steering gearbox mounting bolts (B) and

the stiffener (C).

22. Install the stiffener (A) and the steering gearbox

mounting bolt (B) with nut (C).

03/07/29 09:40:33 61S0X050_140_0385

１５

０６

１６

＊０１

−

−

−

14-383

C

D

B
6 x 1.0 mm
9.8 N·m (1.0 kgf·m,
7.2 lbf·ft)

A
10 x 1.25 mm
39 N·m (4.0 kgf·m,
29 lbf·ft)

A

B

C

F

E

G

D
6 x 1.0 mm
14 N·m (1.4 kgf·m, 10 lbf·ft)

8 x 1.25 mm
22 N·m (2.2 kgf·m,
16 lbf·ft)

6 x 1.0 mm
9.8 N·m (1.0 kgf·m, 7.2 lbf·ft)

C

B
12 x 1.25 mm
59

69 N·m (6.0

7.0 kgf·m,

43

51 lbf·ft)

F

G

E

D
12 x 1.25 mm
78 N·m (7.0 kgf·m,
51 lbf·ft)

A

C

D

A

E

C

D

B

E

10 x 1.25 mm
54 N·m (5.5 kgf·m,
40 lbf·ft)

10 x 1.25 mm
33 N·m (3.4 kgf·m,
25 lbf·ft)

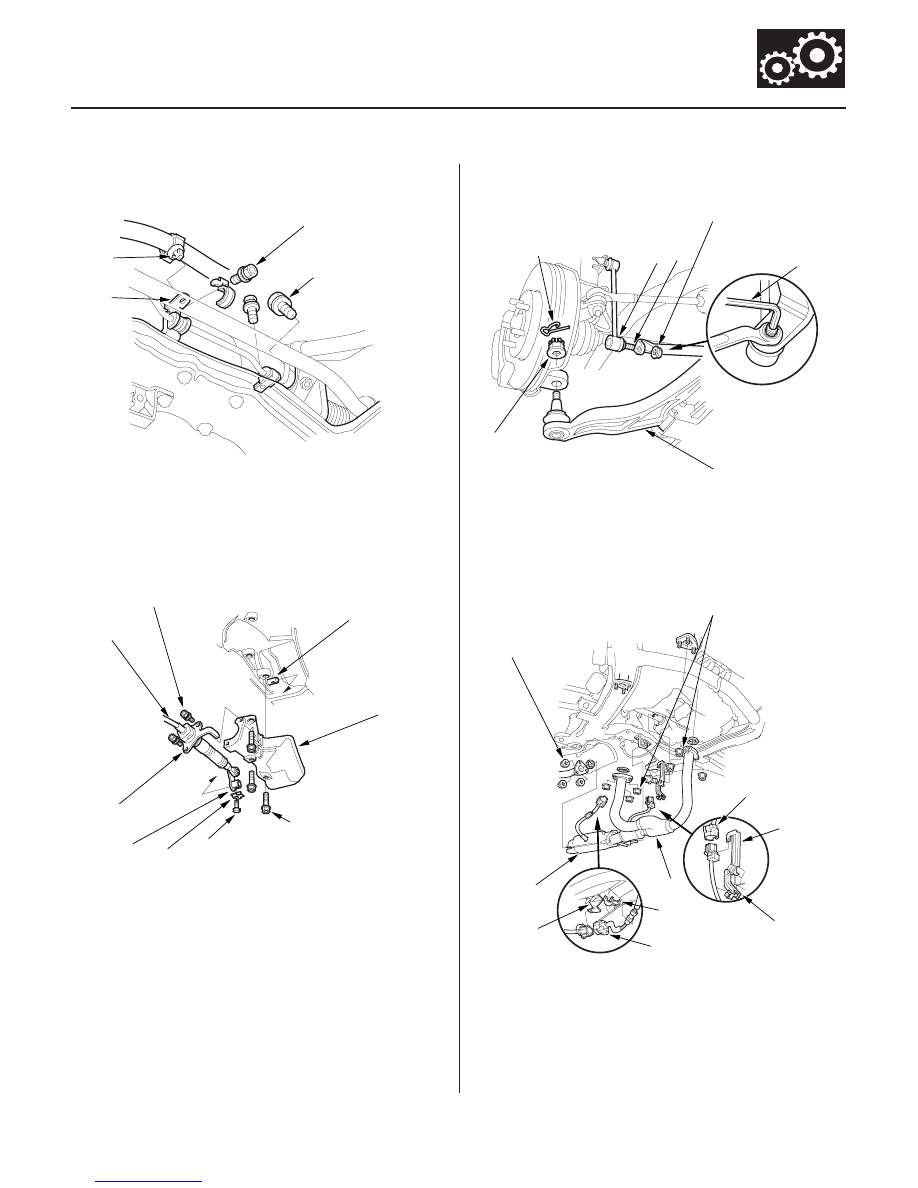

23. Install the steering gearbox mounting bolt (A) and

the power steering fluid line bracket bolts (B).

24. Install the power steering fluid return hose clamp

(C) on the bracket (D).

25. Install the control lever (A) with the shift cable (B)

on the control shaft (C). Do not bend the shift cable
excessively.

26. Install the lock bolt (D) with a new lock washer (E),

then bend the lock washer tab against the bolt.

27. Install the shift cable cover (F), then install the shift

cable holder (G) on the shift cable cover.

NOTE: To prevent damage to the control lever joint,
be sure to install the shift cable holder after
installing the shift cable cover to the torque
converter housing.

28. Install the ball joints on each lower arms (A) with

the castle nuts (hex nuts) (B) and spring pins (C).

29. Install the nut (D) to the ball joint pin (E) on the

stabilizer link (F), then use a 6 mm Allen wrench (G),
and tighten the nut to the specified torque.

30. Install the exhaust pipe A and the three way

catalytic converter (B) assembly.

31. Connect the oxygen sensor connectors (C), then

install them on their connector brackets (D).
Install the harnesses on the clamps (E).

(cont’d)

Replace.

Replace.

03/07/29 09:40:35 61S0X050_140_0386

１８

１９

＊０２

＊０３

14-384

Automatic Transmission

Transmission Installation (cont’d)

12 x 1.25 mm
64 N·m
(6.5 kgf·m, 47 lbf·ft)

C

B

A
12 x 1.25 mm
54 N·m
(5.5 kgf·m, 40 lbf·ft)

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

A

B

C

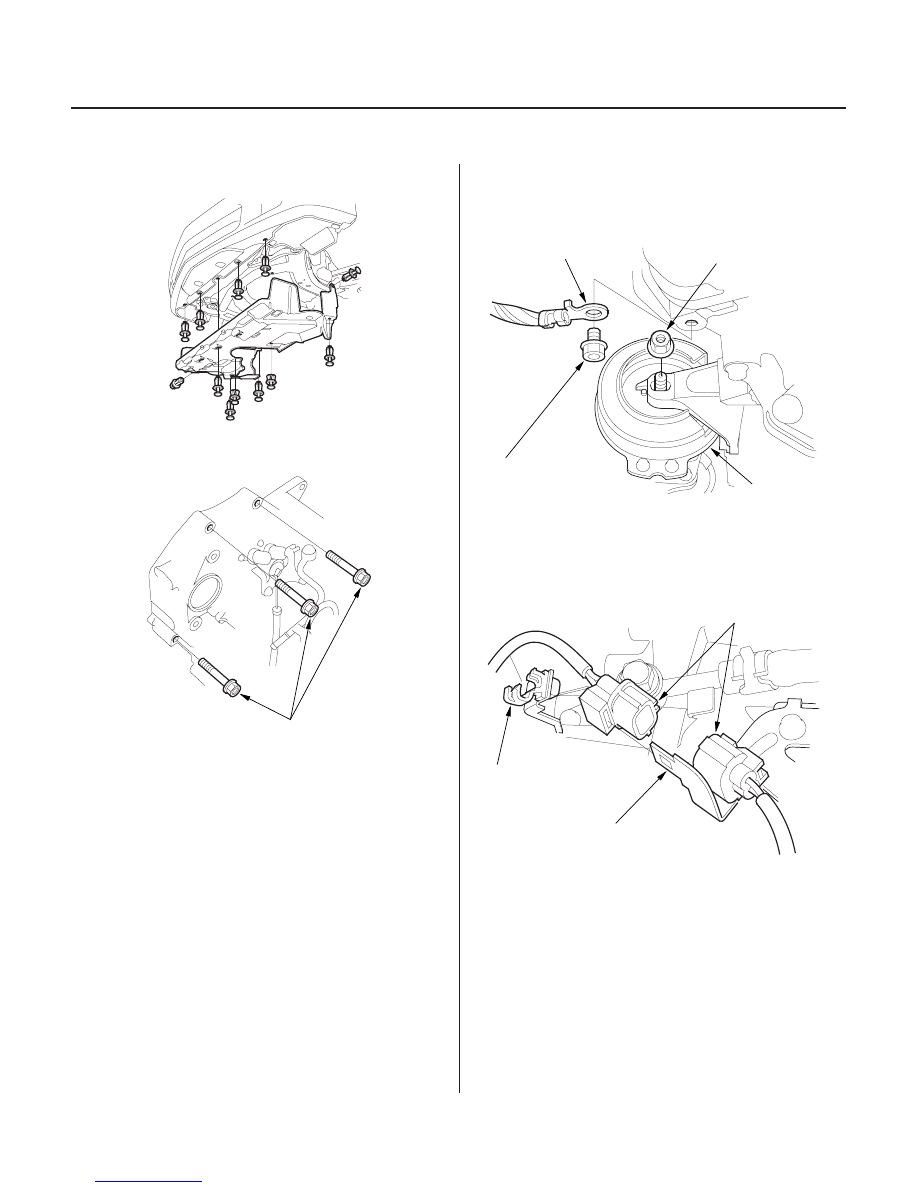

32. Install the splash shield.

33. Install the transmission housing mounting bolts.

34. Install and tighten the nut (A) on the front mount (B),

and install the ground cable (C) to the engine.

35. Remove the engine support hanger.

36. Connect the Primary HO2S connector (A), install it

on its connector bracket (B), and clamp the harness
in the clamp (C).

03/07/29 09:40:36 61S0X050_140_0387

０５

０６

０７

０８

14-385

A

B

C

D

F

E

G

B

6 x 1.0 mm
12 N·m (1.2 kgf·m, 8.7 lbf·ft)

A

B

A

B

E

F

E

D

C

D

C

E

D

B

F

C

A

G

F

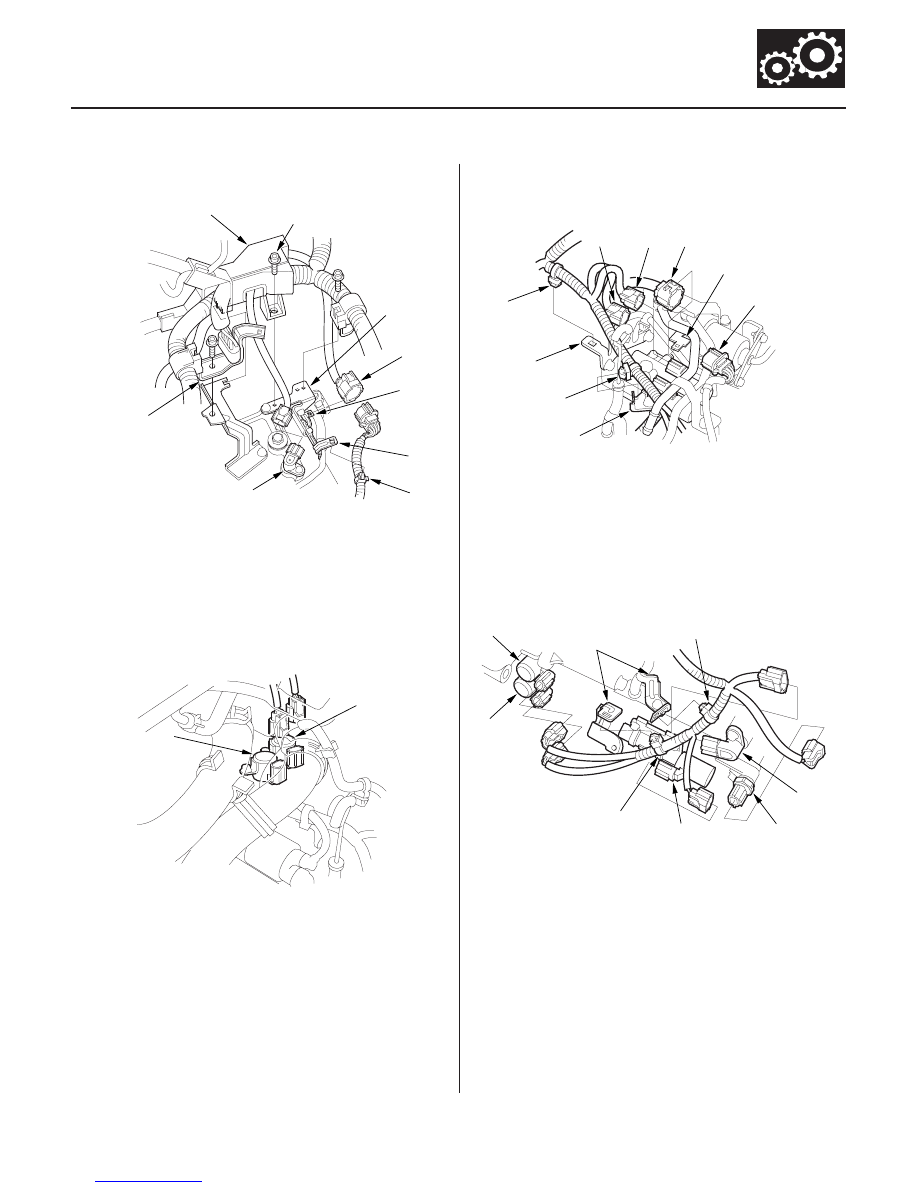

37. Install the harness cover (A) on bracket (B).

38. Connect the transmission range switch connector

(C), then install it on its connector bracket (D).
Install the harness clamp (E) on the bracket (F).

39. Connect the output shaft (countershaft) speed

sensor connector (G).

40. Connect the connectors to the torque converter

solenoid valve (A) and the shift solenoid valve B.

41. Connect the connectors to the A/T clutch pressure

control solenoid valves A and B, then install the
harness clamps (C) on the brackets (D).

42. Connect the 8P connector (E), then install it on its

connector bracket (F).

43. Connect the connectors to the shift solenoid valves

A and C, A/T clutch pressure control solenoid valve
C (B), 4th clutch transmission fluid pressure switch
(D), and input shaft (mainshaft) speed sensor (E),
then install the harness clamps (F) on the brackets
(G).

(cont’d)
