Automatic Transmission

Drive Plate Removal and Installation

12 x 1.25 mm
74 N·m (7.5 kgf·m, 54 lbf·ft)

A

B

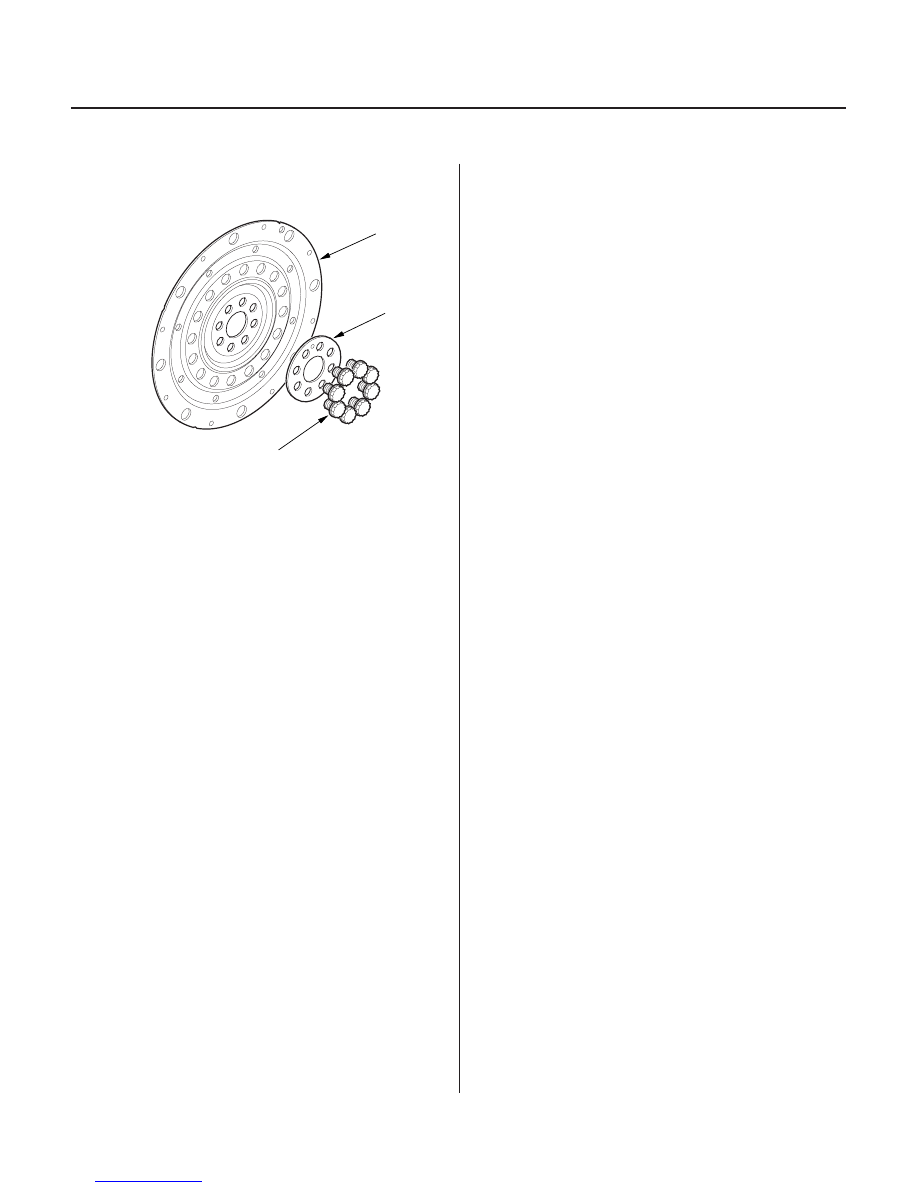

1. Remove the drive plate (A) and washer (B) from the

engine crankshaft.

2. Install the drive plate and washer on the engine

crankshaft, and tighten the eight bolts in a
crisscross pattern.

03/07/29 09:40:29 61S0X050_140_0381

０１

０１

０１

０４

Ｓ０Ｘ４ＡＡ１Ｅ１０４１０４０００００ＫＣＡＴ００

14-379

Transmission Installation

10 x 1.25 mm
38 N·m (3.9 kgf·m,
28 lbf·ft)

A

A

10 x 1.25 mm
38 N·m (3.9 kgf·m,
28 lbf·ft)

A

D

B

C

E

F

12 x 1.25 mm
64 N·m (6.5 kgf·m, 47 lbf·ft)

10 x 1.25 mm
38 N·m
(3.9 kgf·m, 28 lbf·ft)

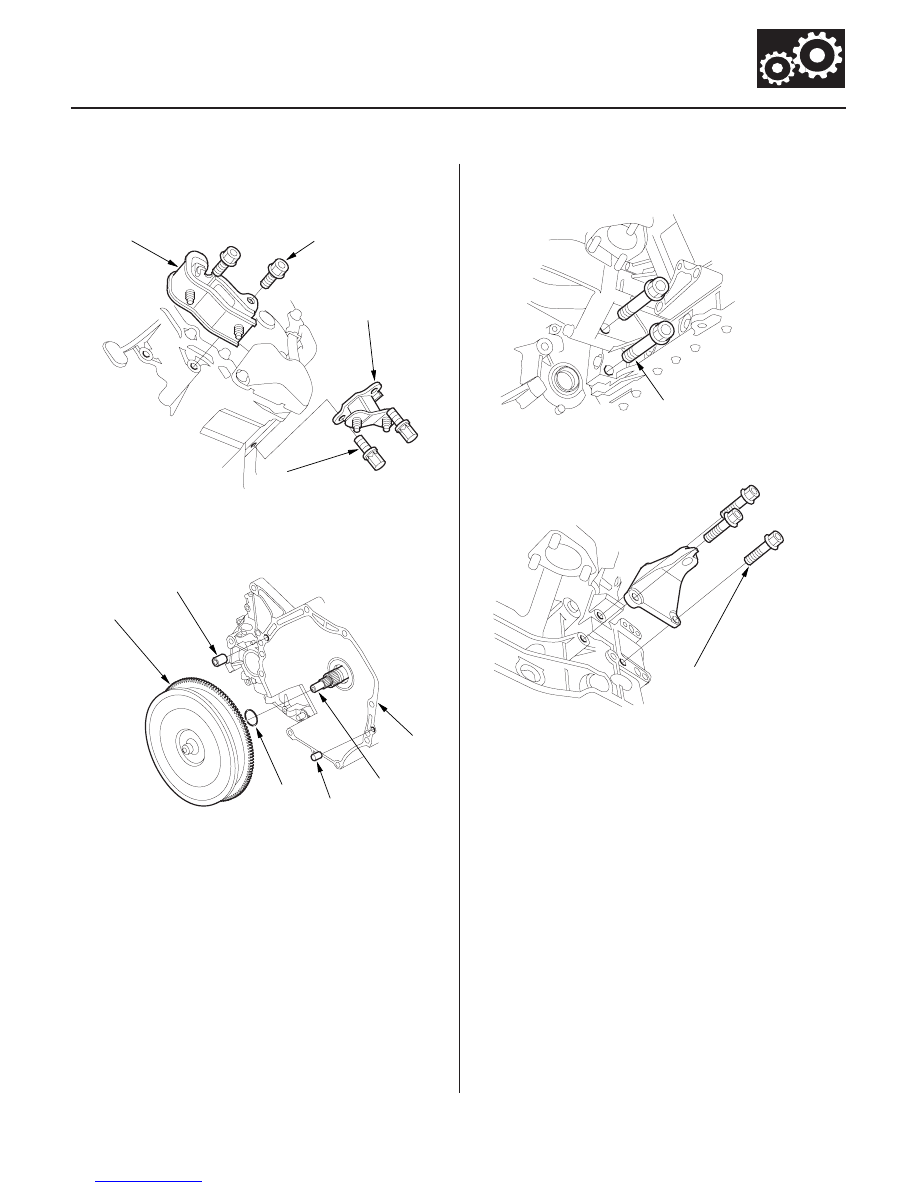

1. Flush the ATF cooler (see page 14-388).

2. Install the transmission lower mounts.

3. Install the torque converter (A) on the mainshaft (B)

with the new O-ring (C).

4. Install the 14 mm dowel pin (D) and 10 mm dowel

pin (E) in the torque converter housing (F).

5. Place the transmission on a jack, and raise it to

engine level.

6. Attach the transmission to the engine, then install

the transmission housing mounting bolts.

7. Install the front mount bracket.

(cont’d)

03/07/29 09:40:30 61S0X050_140_0382

０２

０７

14-380

Automatic Transmission

Transmission Installation (cont’d)

C
6 x 1.0 mm
12 N·m (1.2 kgf·m,
8.7 lbf·ft)

A
10 x 1.25 mm
38 N·m (3.9 kgf·m, 28 lbf·ft)

D

6 x 1.0 mm
12 N·m (1.2 kgf·m,
8.7 lbf·ft)

B

10 x 1.25 mm
39 N·m (4.0 kgf·m, 29 lbf·ft)

B

A

8. Install the engine stiffener mounting bolts (A).

9. Attach the torque converter to the drive plate (B)

with eight bolts (C). Rotate the crankshaft pulley as
necessary to tighten the bolts to 1/2 of the specified
torque, then to the final torque, in a crisscross
pattern. After tightening the last bolt, check that the
crankshaft rotates freely.

10. Install the torque converter cover (D).

11. Tighten the crankshaft pulley bolt as necessary (see

12. Install new set ring (A) on the intermediate shaft (B).

13. Clean the areas where the intermediate shaft

contacts the transmission (differential) with solvent
or carburetor cleaner, and dry with compressed air.
Then install the intermediate shaft in the
differential. While installing the intermediate shaft,
be sure not to allow dust or other foreign particles
to enter the transmission.

03/07/29 09:40:31 61S0X050_140_0383

page 6-18).

０７

０３

＊０８

０３

14-381

B

A

EQS07AODSY0

C

A

C

A

B
12 x 1.25 mm
74 N·m (7.5 kgf·m, 54 lbf·ft)

B
12 x 1.25 mm
117 N·m (11.9 kgf·m, 86.1 lbf·ft)

A
14 x 1.5 mm
103 N·m
(10.5 kgf·m,
75.9 lbf·ft)

B
12 x 1.25 mm
117 N·m
(11.9 kgf·m,
86.1 lbf·ft)

D

D

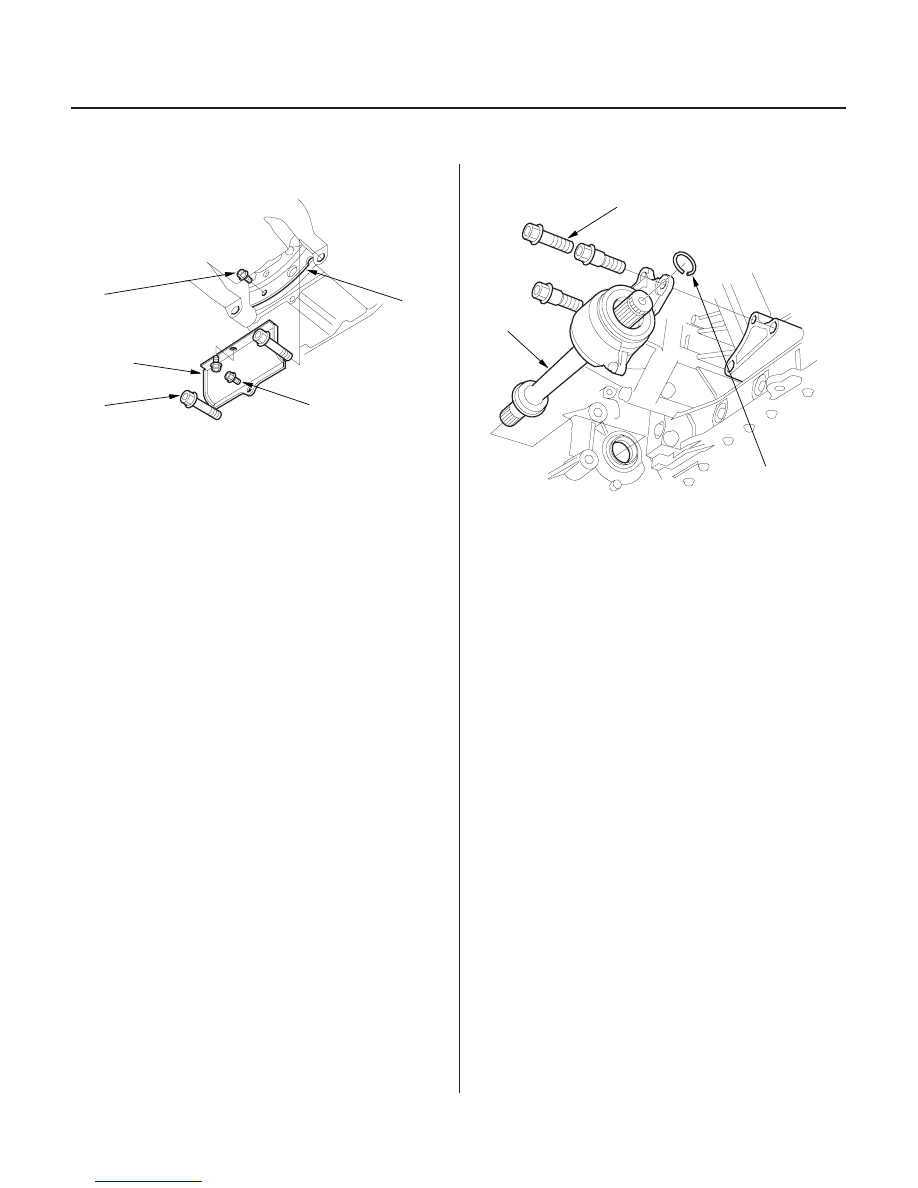

14. Install a new set ring (A) on the right driveshaft (B).

15. Install the right and left driveshaft. While installing

the left driveshaft in the differential, be sure not to
allow dust or other foreign particles to enter the
transmission.

NOTE:

• Clean the areas where the left driveshaft contacts

the transmission (differential) with solvent or
carburetor cleaner, and dry with compressed air.

• Turn the right and left steering knuckle fully

outward, and slide the left driveshaft into the
differential until you feel its spring clip engage
the side gear. Slide the right driveshaft into the
intermediate shaft until you feel its spring clip
engage the intermediate shaft.

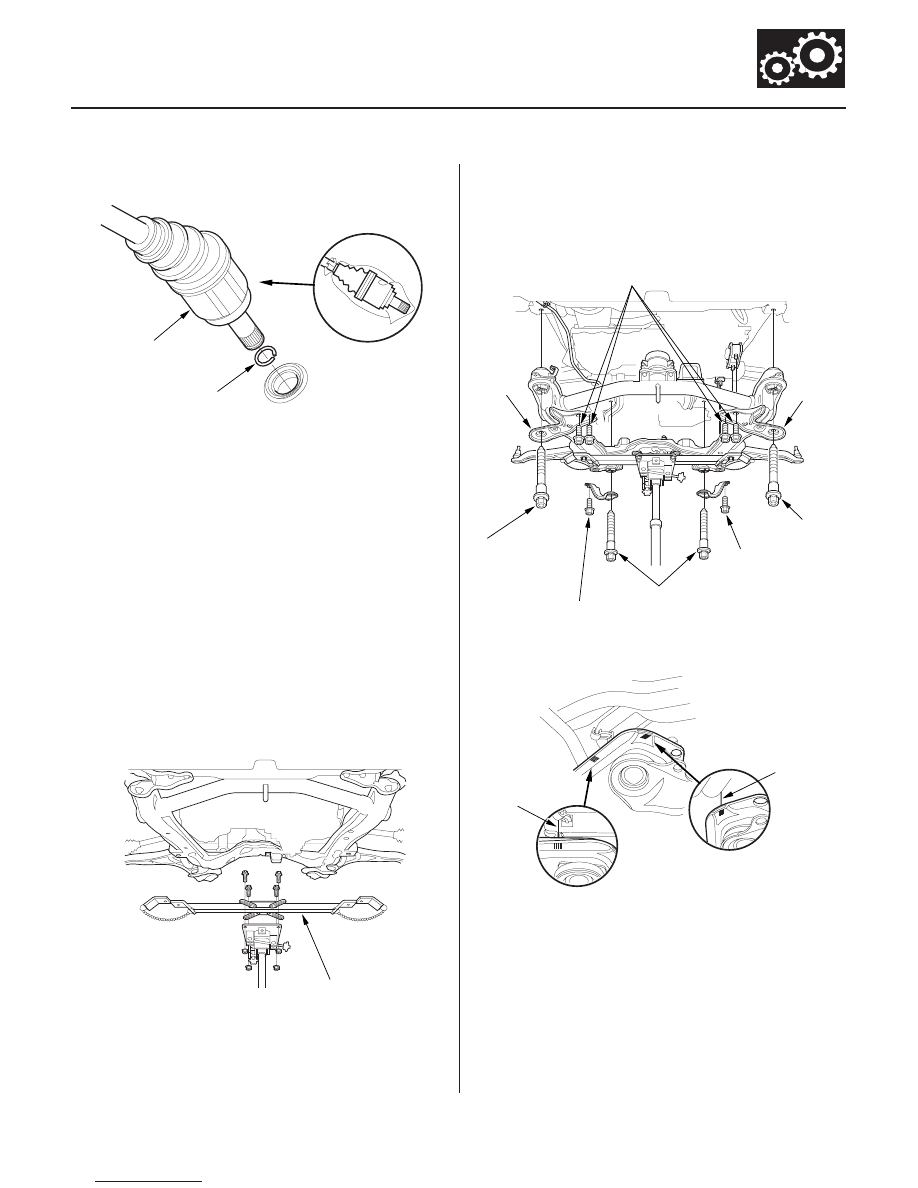

16. Support the front subframe with the front subframe

adapter (T/N EQS07AODSY0) and a jack, and a lift it
up to the body.

17. Loosely install the subframe mounting bolts (4) (A)

and the 12 x 1.25 mm bolts (6) (B) with the
stiffeners (C), then tighten the bolts to the specified
torque by aligning all reference marks (D).

(cont’d)

Replace.

03/07/29 09:40:32 61S0X050_140_0384
