14-218

Shafts and Clutches

Clutch Disassembly (cont’d)

A

B

C

B

A

C

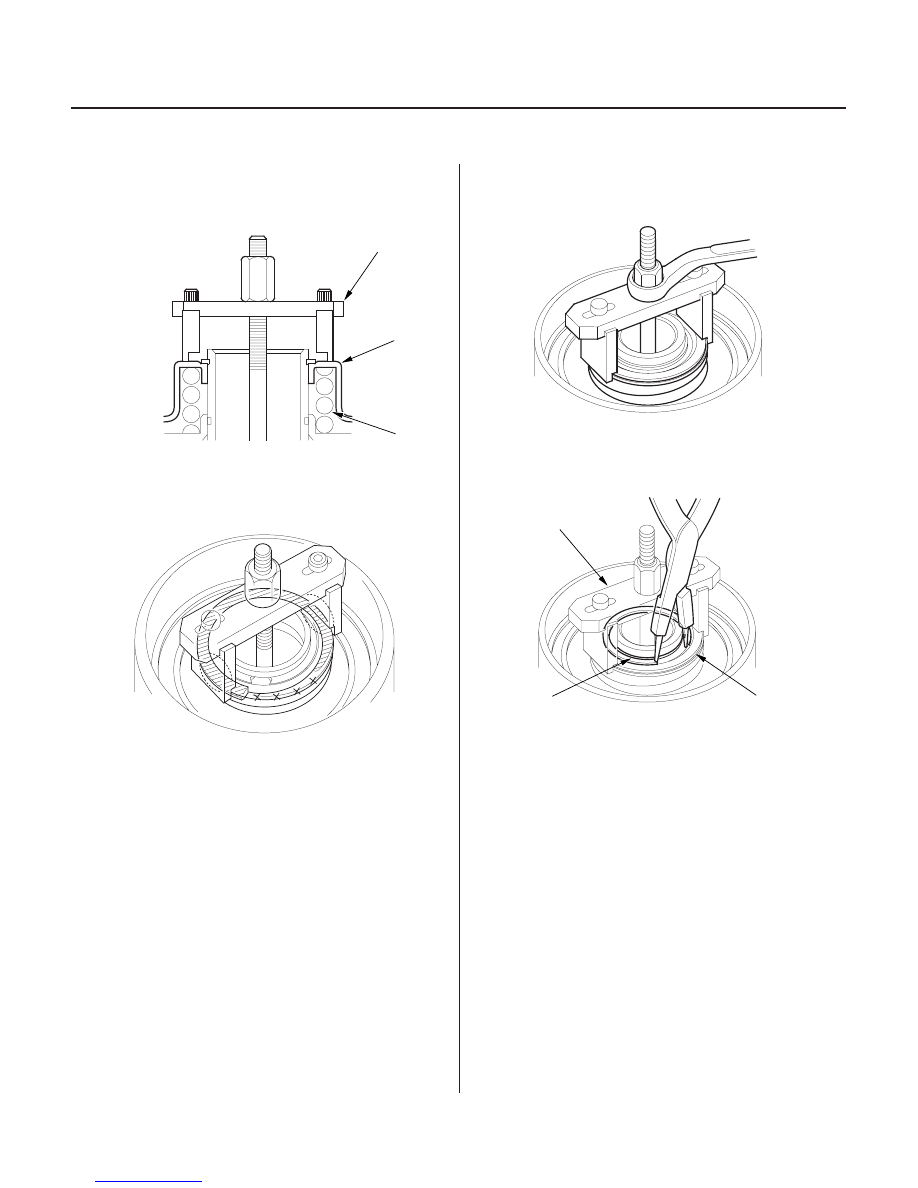

5. Set the special tool (A) on the spring retainer (B) of

the 1st and 2nd clutches so the special tool contacts
the clutch return spring (C).

6. If either end of the special tool is set over an area of

the spring retainer which is unsupported by the
return spring, the retainer may be damaged.

7. Compress the spring until the snap ring can be

removed.

8. Remove the snap ring (A). Then remove the special

tool (B), spring retainer (C) and return spring.

03/07/29 09:35:34 61S0X050_140_0221

０９

14-219

A

B

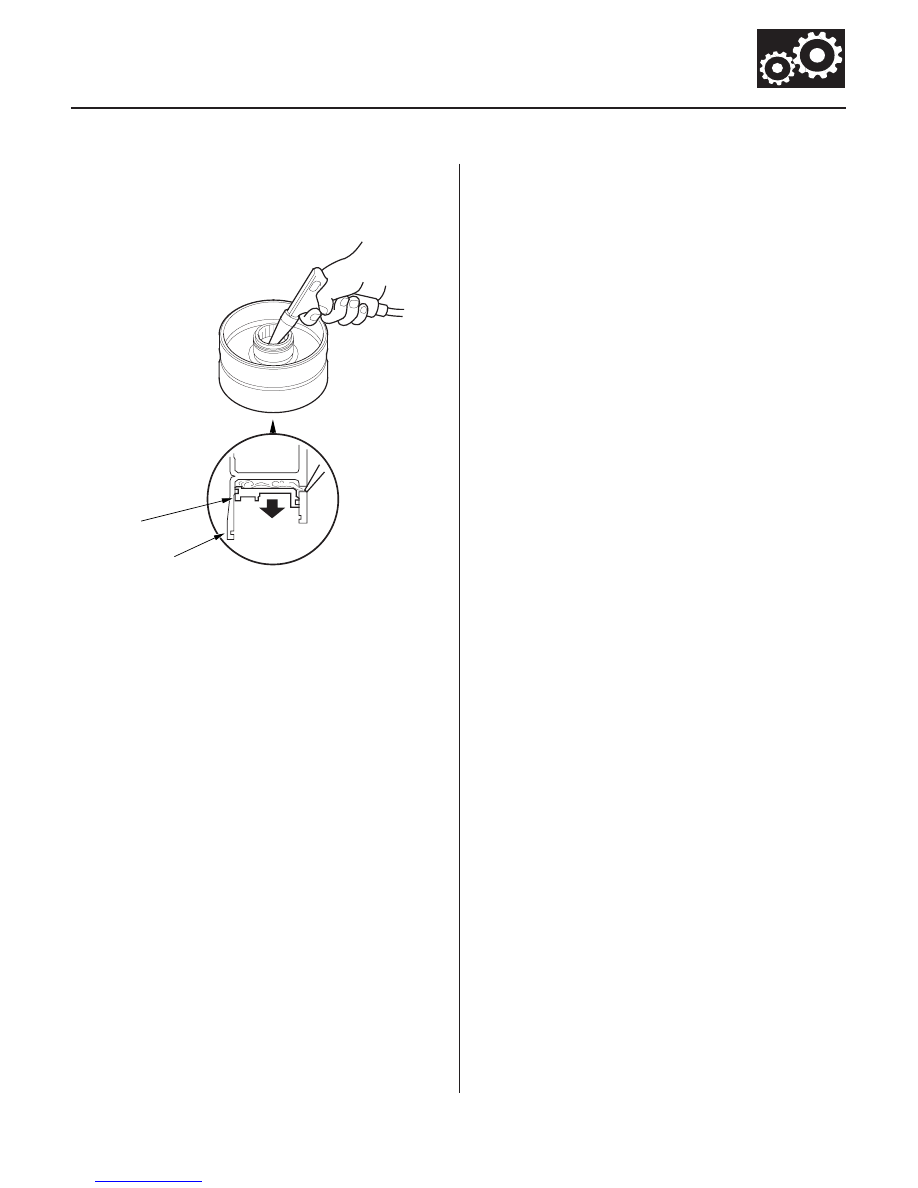

9. For 3rd and 4th clutch: Wrap a shop rag around the

clutch drum (A), and apply air pressure to the fluid
passage to remove the piston (B). Place a finger tip
on the other end while applying air pressure.

03/07/29 09:35:34 61S0X050_140_0222

＊０１

Ｓ０Ｘ４ＡＡ０Ｅ１０４１１２１０２０１ＭＡＡＴ２０

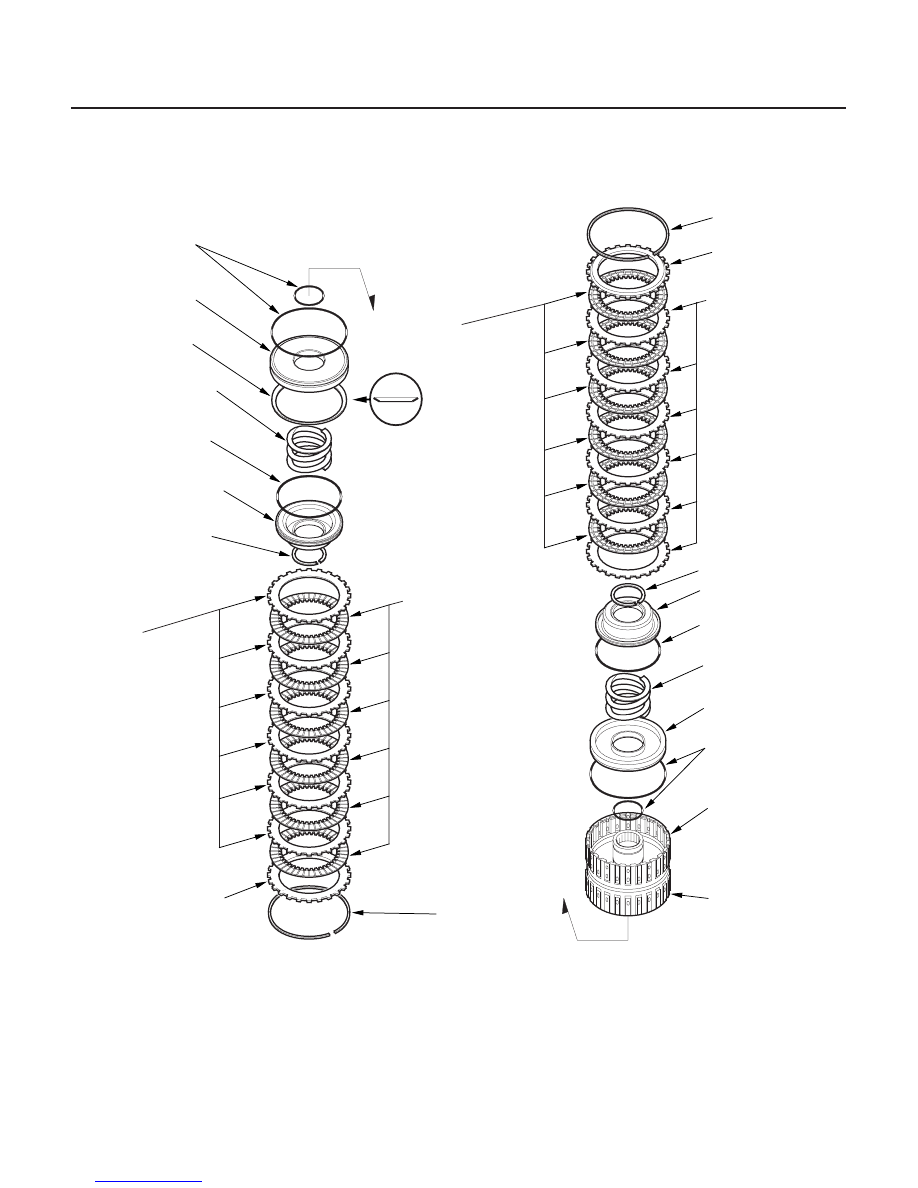

1ST/2ND CLUTCH

14-220

Shafts and Clutches

Clutch Inspection

SNAP RING

CLUTCH END
PLATE

CLUTCH PLATE

SNAP RING

SPRING RETAINER

O-RING

RETURN SPRING

CLUTCH PISTON

O-RINGS

2ND CLUTCH
DRUM

1ST CLUTCH
DRUM

CLUTCH DISCS

CLUTCH DISCS

O-RINGS

CLUTCH PISTON

DISC SPRING

RETURN SPRING

O-RING

SPRING RETAINER

SNAP RING

CLUTCH PLATE

CLUTCH END
PLATE

SNAP RING

Standard thickness:
2.0 mm (0.079 in.)

Replace.

Replace.

Standard thickness:
1.94 mm (0.076 in.)

Standard thickness:
1.94 mm (0.076 in.)

Replace.

Replace.

Standard thickness:
2.0 mm (0.079 in.)

03/07/29 09:35:35 61S0X050_140_0223

＊０２

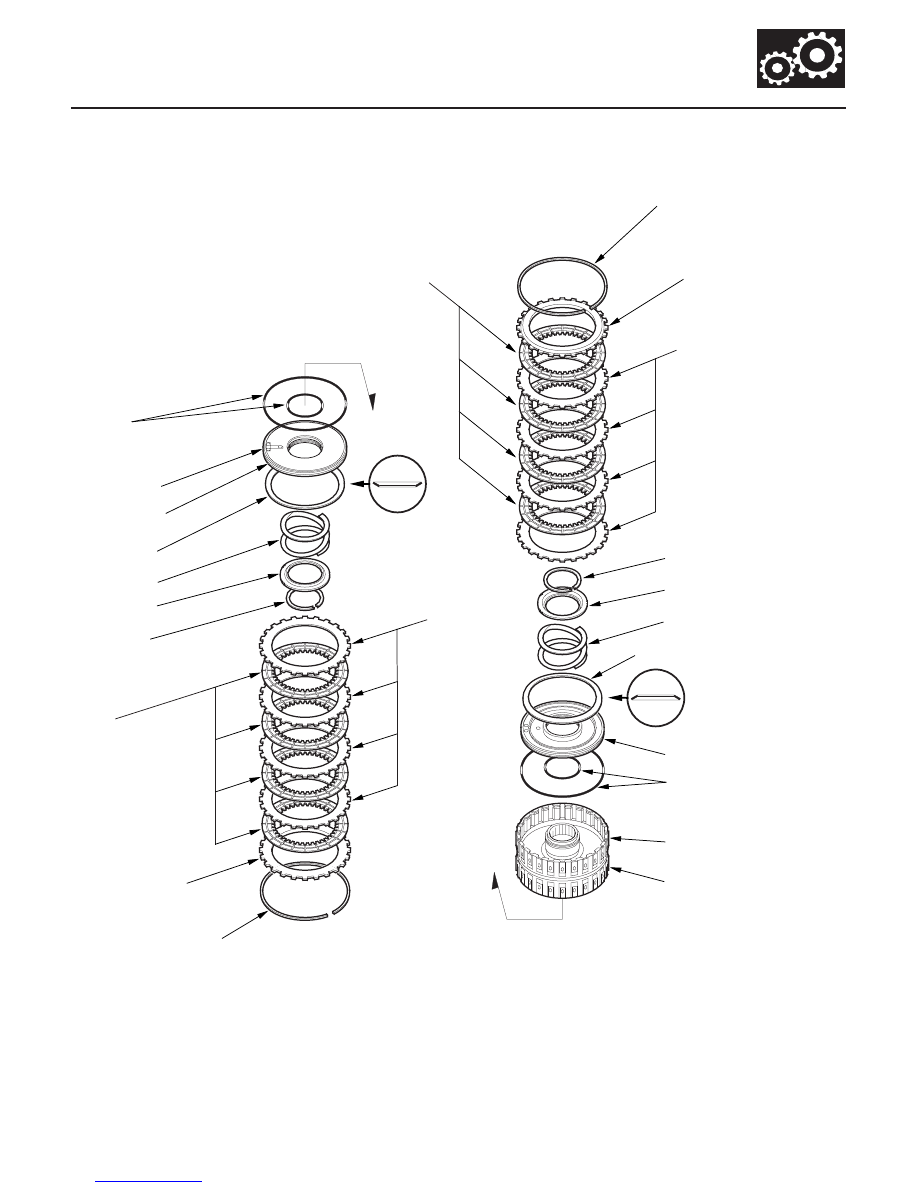

3RD/4TH CLUTCH

14-221

O-RINGS

CLUTCH PISTON

RETURN SPRING

SPRING RETAINER

SNAP RING

CLUTCH PLATES

CLUTCH END PLATE

SNAP RING

CLUTCH DISCS

CLUTCH DISCS

SNAP RING

CLUTCH END PLATE

CLUTCH PLATES

SNAP RING

SPRING RETAINER

RETURN SPRING

O-RINGS

4TH CLUTCH DRUM

CHECK VALVE

DISC SPRING

CLUTCH PISTON

DISC SPRING

3RD CLUTCH DRUM

Replace.

Standard thickness:
2.3 mm (0.091 in.)

Standard thickness:
1.94 mm (0.076 in.)

Standard thickness:
1.94 mm (0.076 in.)

Standard thickness:
2.0 mm (0.079 in.)

Replace.
