Honda Odyssey 2004. Manual - part 184

−

−

０１

Ｓ０Ｘ４ＡＡ０Ｅ１０４１０６５９５４８ＦＥＡＴ１０

＊０１

Ｓ０Ｘ４ＡＡ０Ｅ１０４１０６５９５４８ＫＢＡＴ１０

Standard:

12

25

Standard:

12

25

14-130

14-130

Automatic Transmission

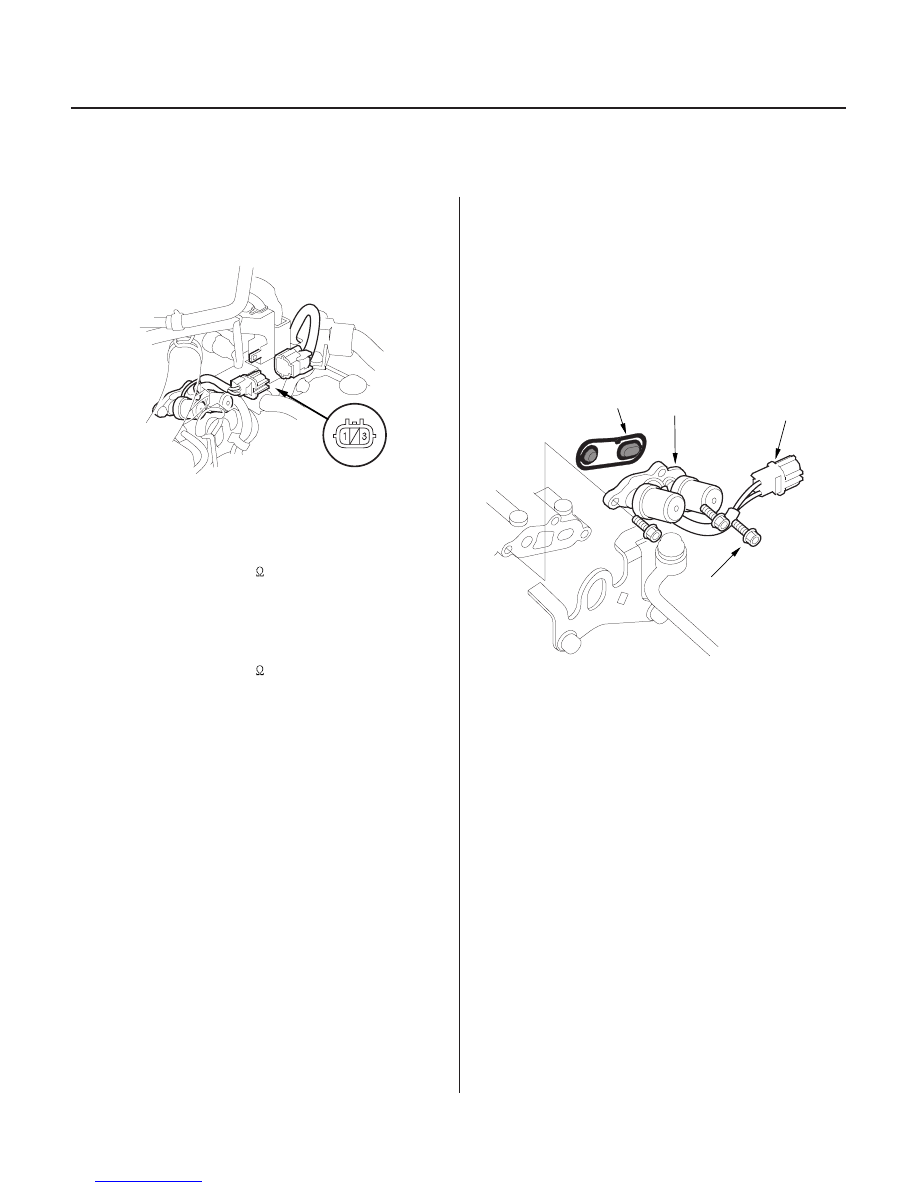

Torque Converter Clutch Solenoid
Valve - Shift Solenoid Valve A Test

Torque Converter Clutch Solenoid
Valve - Shift Solenoid Valve A
Replacement

B

A

C

6 x 1.0 mm
12 N·m (1.2 kgf·m,
8.7 lbf·ft)

1. Disconnect the 3P connector from the torque

converter clutch solenoid valve/shift control
solenoid valve A.

2. Measure the resistance of the torque converter

clutch solenoid valve between the No. 3 terminal of
the 3P connector and body ground.

3. Measure the resistance of the shift solenoid valve A

between the No. 1 terminal of the 3P connector and
body ground.

4. Replace the torque converter clutch solenoid valve/

shift solenoid valve A if either resistance is out of
specification.

5. If the resistance is within the standard, connect the

No. 1 terminal of the 3P connector to the battery
positive terminal. A clicking sound should be heard.
Connect the No. 3 terminal to the battery positive
terminal. A clicking sound should be heard.
Replace the torque converter clutch solenoid valve/
shift solenoid valve A if no sound is heard.

NOTE: Torque converter clutch solenoid valve/shift
solenoid valve A must be removed/replaced as an
assembly.

1. Remove the bolt securing the harness cover, then

remove the harness cover from the transmission
hanger.

2. Remove the mounting bolts and torque converter

clutch solenoid valve/shift solenoid valve A (A).

3. Clean the mounting surface and fluid passage, and

install a new torque converter clutch solenoid valve
/shift solenoid valve A with a new filter/gasket (B).

4. Install the harness cover on the transmission

hanger.

5. Install the male terminal connector (C) of the

solenoid connector on the harness cover.

6. Check the connector for rust, dirt or oil, then

reconnect it.

03/07/29 09:32:37 61S0X050_140_0133

−

０１

Ｓ０Ｘ４ＡＡ０Ｅ１０４１０６５４８０１ＦＥＡＴ０１

０１

Ｓ０Ｘ４ＡＡ０Ｅ１０４１０６５４８０１ＫＢＡＴ０１

Standard:

12

25

14-131

14-131

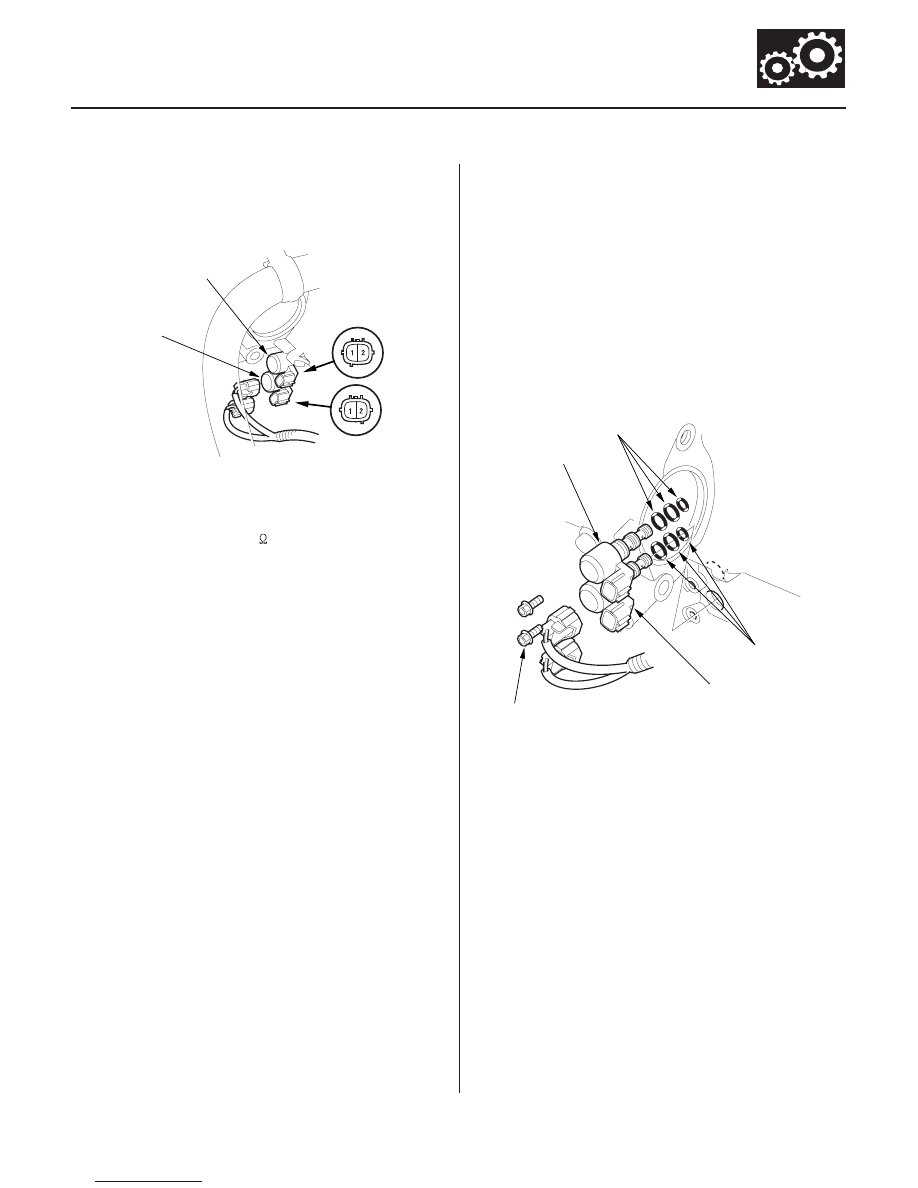

Shift Solenoid Valve B and C Test

Shift Solenoid Valve B and C
Replacement

B

A

6 x 1.0 mm
12 N·m (1.2 kgf·m, 8.7 lbf·ft)

B

C

A

C

1. Remove the starter.

2. Disconnect the shift solenoid valve B (A) or C (B)

connector.

3. Measure the resistance between the No. 1 and

No. 2 terminals of the shift solenoid valve B or C.

4. Replace the shift solenoid valve B or C if the

resistance is out of standard.

5. If the resistance is within the standard, connect the

No. 2 terminal of the shift solenoid valve B or C
connector to the battery positive terminal, and
connect the No. 1 terminal to the battery negative
terminal. A clicking sound should be heard.
Replace the shift solenoid valve B or C if no clicking
sound is heard.

NOTE: If the shift solenoid valve B and C are replaced or
removed at the same time, be sure to reinstall them
correctly. The connector color of shift solenoid valve B
is black, and the connector color of shift solenoid valve
C is brown.

1. Remove the starter.

NOTE: If you are only replacing shift solenoid valve
C, starter removal is not needed.

2. Remove the mounting bolt and the shift solenoid

valve B.

3. Remove the mounting bolt and the shift solenoid

valve C.

4. Install a new shift solenoid valve B (A) or C (B) with

new O-rings (C). While installing the valves, do not
allow dust or other foreign particles to enter the
transmission.

5. Check the connector for rust, dirt or oil, then

reconnect it.

6. Install the starter, if removed.

03/07/29 09:32:38 61S0X050_140_0134

−

＊０１

＊０２

Ｓ０Ｘ４ＡＡ０Ｅ１０４１０６１２２２３ＦＥＡＴ００

Standard:

3

10

14-132

Automatic Transmission

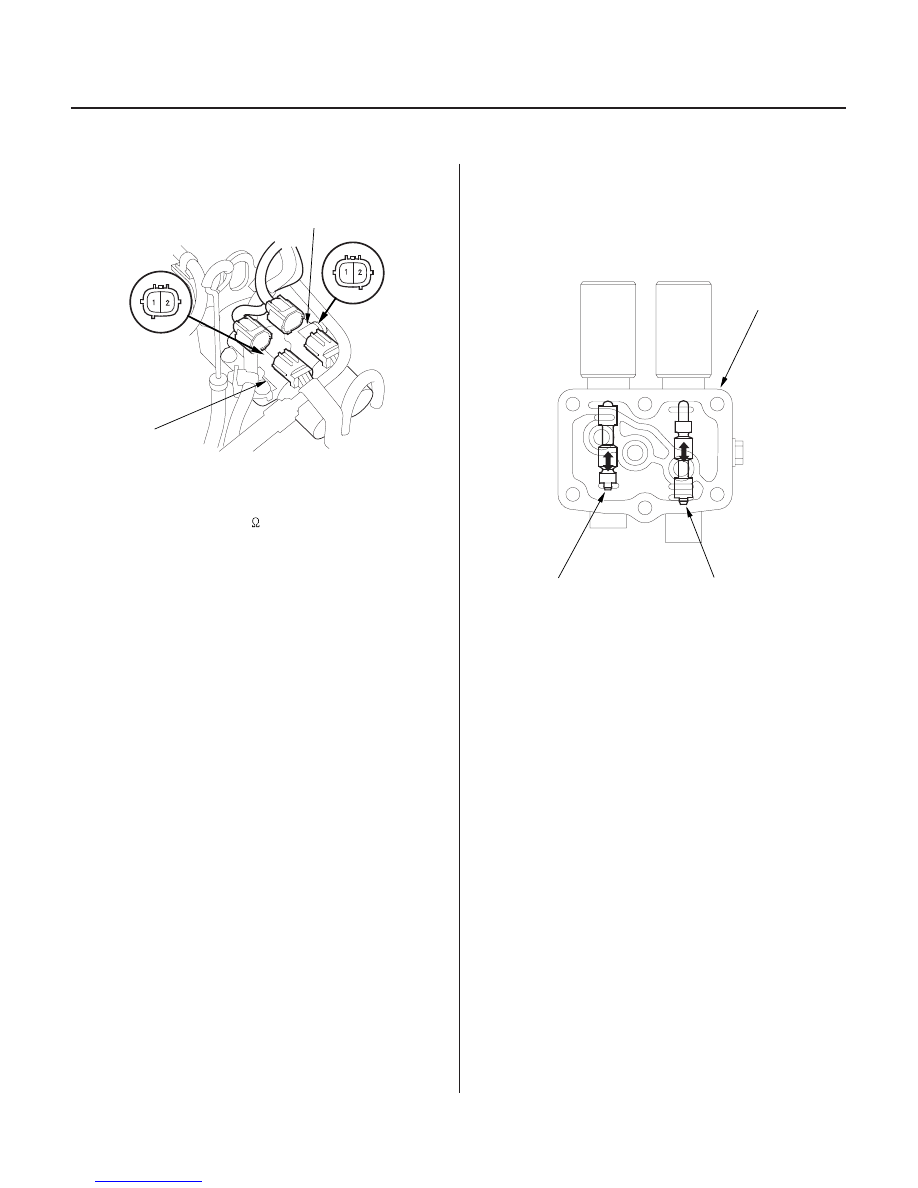

A/T Clutch Pressure Control Solenoid Valve A and B Test

A

B

B

A

C

1. Disconnect the 2P connectors from the A/T clutch

pressure control solenoid valves A and B.

2. Measure the resistance between the No. 1 and

No. 2 terminals of each connector.

3. If the resistance of either solenoid is out of

standard, replace the A/T clutch pressure control
solenoid valves A and B.

4. Connect the No. 1 terminal of the A/T clutch

pressure control solenoid valves A and B to the
battery positive terminal, and connect the No. 2
terminal to the battery negative terminal. A clicking
sound should be heard.

5. If not, remove the A/T clutch pressure control

solenoid valves A and B.

6. Check the fluid passage of the A/T clutch pressure

control solenoid valves for dust and dirt, and clean
the passage if necessary.

7. Connect the No. 1 terminal of the A/T clutch

pressure control solenoid valves A and B to the
battery positive terminal, and connect the No. 2
terminal to the battery negative terminal. Make
sure the A/T clutch pressure control solenoid
valves A and B move.

8. Disconnect one of the battery terminals and check

valve movement.

NOTE: You can see the valve movement through
the fluid passage in the mounting surface of the
assembly body (C).

9. If either valve binds, or moves sluggishly, or if the

solenoid does not operate, replace the A/T clutch
pressure control solenoid valves A and B.

03/07/29 09:32:38 61S0X050_140_0135

０１

Ｓ０Ｘ４ＡＡ０Ｅ１０４１０６１２２２３ＫＢＡＴ００

14-133

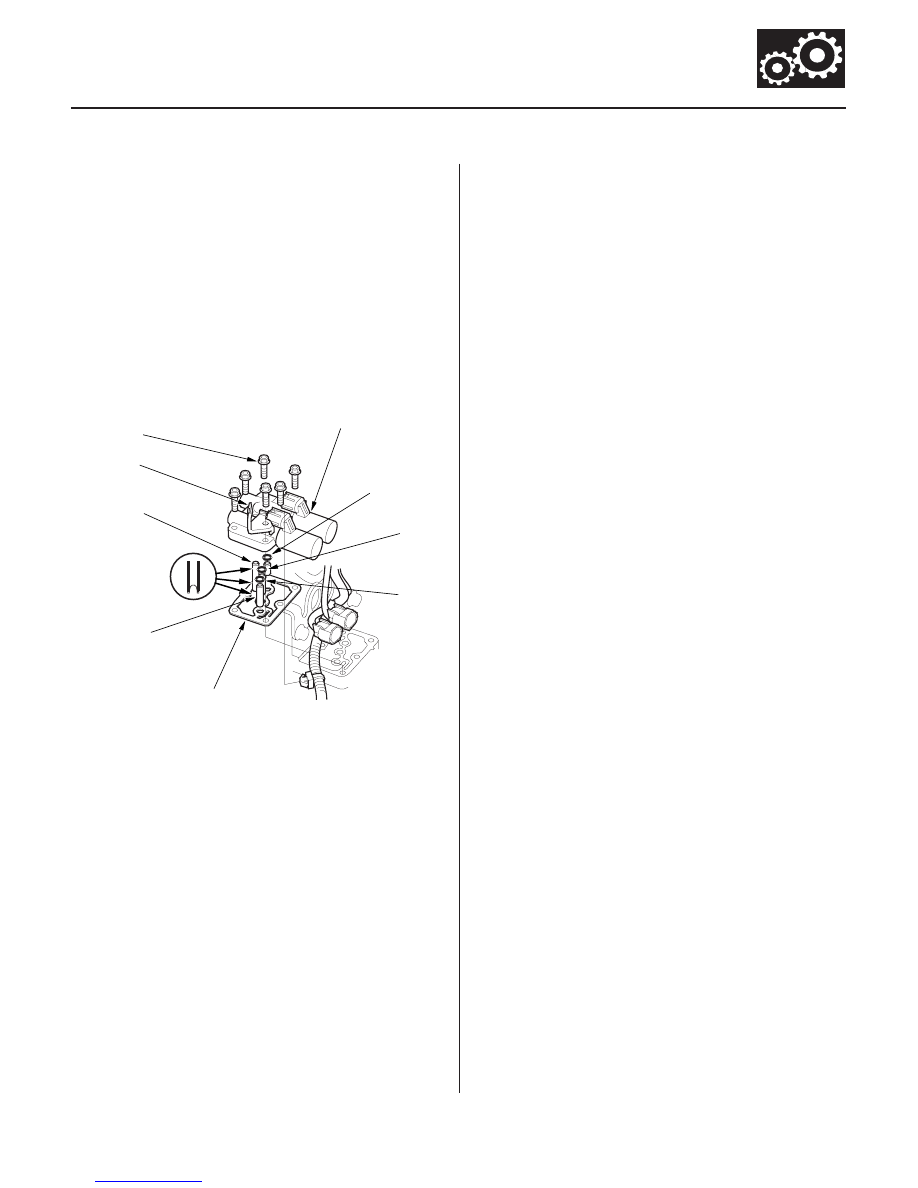

A/T Clutch Pressure Control Solenoid Valve A and B Replacement

A

C

B

E

G

H

6 x 1.0 mm
12 N·m (1.2 kgf·m, 8.7lbf·ft)

D

F

1. Remove the ATF cooler hose (outlet line) at the ATF

cooler line. Turn the end of the cooler hose up to
prevent ATF from flowing out, then plug the line
and hose.

2. Remove the bolt securing the harness cover, then

remove the harness cover from the transmission
hanger.

3. Remove the ATF cooler line (outlet line) from the

transmission housing.

4. Remove the mounting bolts and the A/T clutch

pressure control solenoid valves A and B (A).

5. Clean the mounting surface and fluid passages of

the A/T clutch pressure control solenoid valves A
and B and the transmission housing.

6. Place a new gasket (B) on the transmission housing,

then install the 8 x 18 mm ATF feed pipe (C),
8 x 26 mm pipe (D), and 8 x 36 mm pipe (E) with
their filter side into the transmission housing.

7. Install new O-rings (F) over the feed pipes, and

install the 8 x 40 mm ATF feed pipe (G).

8. Install the new A/T clutch pressure control solenoid

valves A and B (A) and harness clamp bracket (H).

9. Check the A/T clutch pressure control solenoid

valve connectors for rust, dirt, or oil then connect
them securely.

10. Install the ATF cooler outlet line, and connect the

ATF cooler hose to the cooler line.

03/07/29 09:32:39 61S0X050_140_0136
