Power Flow

14-22

Automatic Transmission

System Description (cont’d)

POSITION

PART

4TH

P

R

N

D4

1ST

2ND

3RD

4TH

D3

1ST

2ND

3RD

2
1

:Operates
:Doesn’t operate

Gear Operation

Gears on the mainshaft:

• The 3rd gear is engaged/disengaged with the mainshaft by the 3rd clutch.
• The 4th gear is engaged/disengaged with the mainshaft by the 4th clutch.
• The reverse gear is engaged/disengaged with the mainshaft by the 4th clutch.
• The idler gear is splined with the mainshaft and rotates with the mainshaft.

Gears on the countershaft:

• The final drive gear is integral with the countershaft.
• The 1st gear, 3rd gear, 2nd gear, and park gear are splined with the countershaft, and rotate with the countershaft.
• The 4th gear and reverse gear rotate freely from the countershaft. The reverse selector engages the 4th gear or the

reverse gear with the reverse selector hub. The reverse selector hub is splined with the countershaft so that the 4th
gear or reverse gear engages with the countershaft.

• The idler gear rotates freely from the countershaft.

Gears on the secondary shaft:

• The 1st gear is engaged/disengaged with the secondary shaft by the 1st clutch.
• The 2nd gear is engaged/disengaged with the secondary shaft by the 2nd clutch.
• The idler gear is splined with the secondary shaft and rotates with the secondary shaft.

TORQUE

CONVERTER

1ST GEAR

1ST CLUTCH

2ND GEAR

2ND

CLUTCH

3RD GEAR

3RD

CLUTCH

REVERSE

GEAR

PARK

GEAR

GEAR

CLUTCH

03/07/29 09:29:20 61S0X050_140_0025

０１

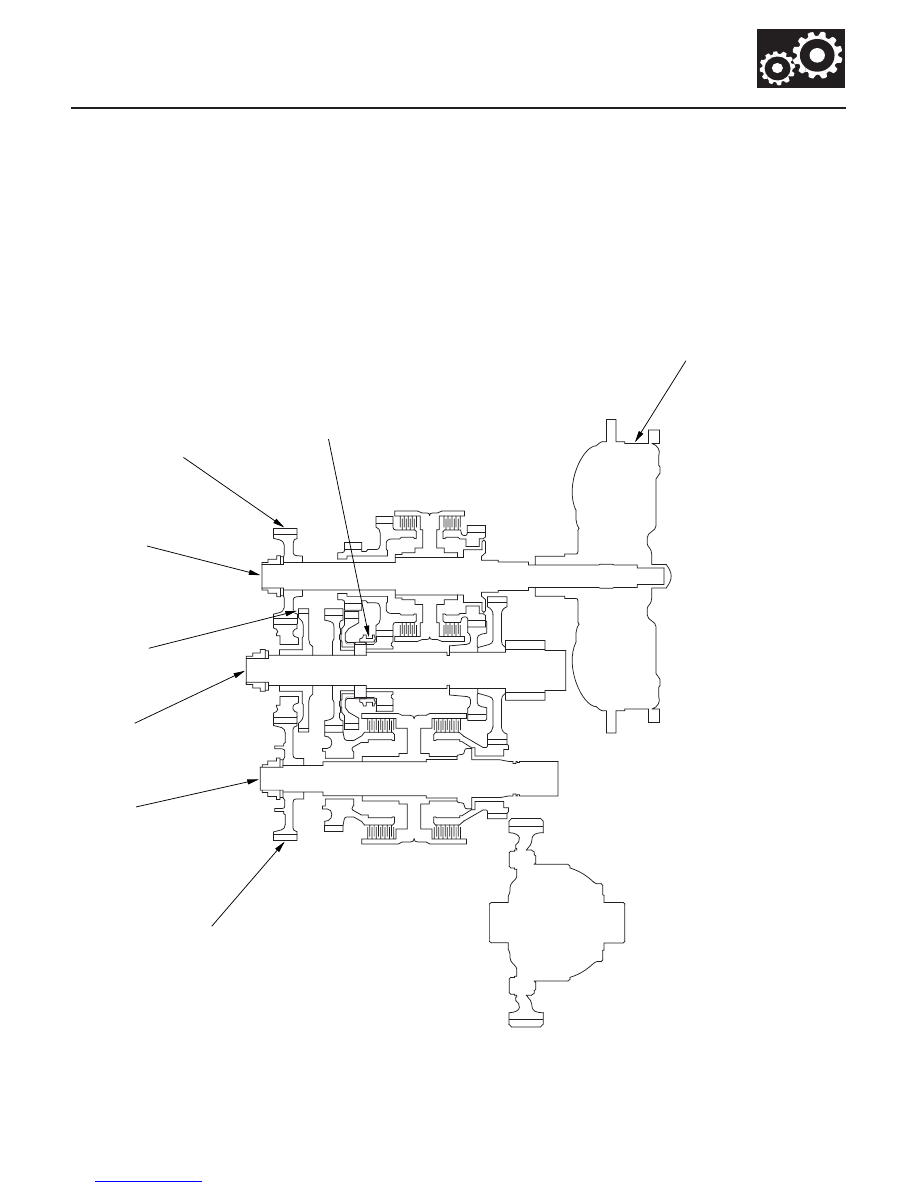

P Position

N Position

14-23

MAINSHAFT
IDLER GEAR

MAINSHAFT

PARK
GEAR

COUNTERSHAFT

SECONDARY
SHAFT

SECONDARY SHAFT
IDLER GEAR

TORQUE CONVERTER

REVERSE
SELECTOR

Hydraulic pressure is not applied to the clutches. Power is not transmitted to the countershaft. The countershaft is
locked by the park pawl interlocking the park gear.

Engine power transmitted from the torque converter drives the mainshaft idler gear, the countershaft idler gear, and
the secondary shaft idler gear, but hydraulic pressure is not applied to the clutches. Power is not transmitted to the
countershaft. The countershaft 4th gear is engaged to the reverse selector hub by the shift fork reverse selector when
the shift lever is shifted in the N position from the D4 position. The countershaft reverse gear is engaged when shifted
from the R position.

(cont’d)

03/07/29 09:29:21 61S0X050_140_0026

１８

Power Flow (cont’d)

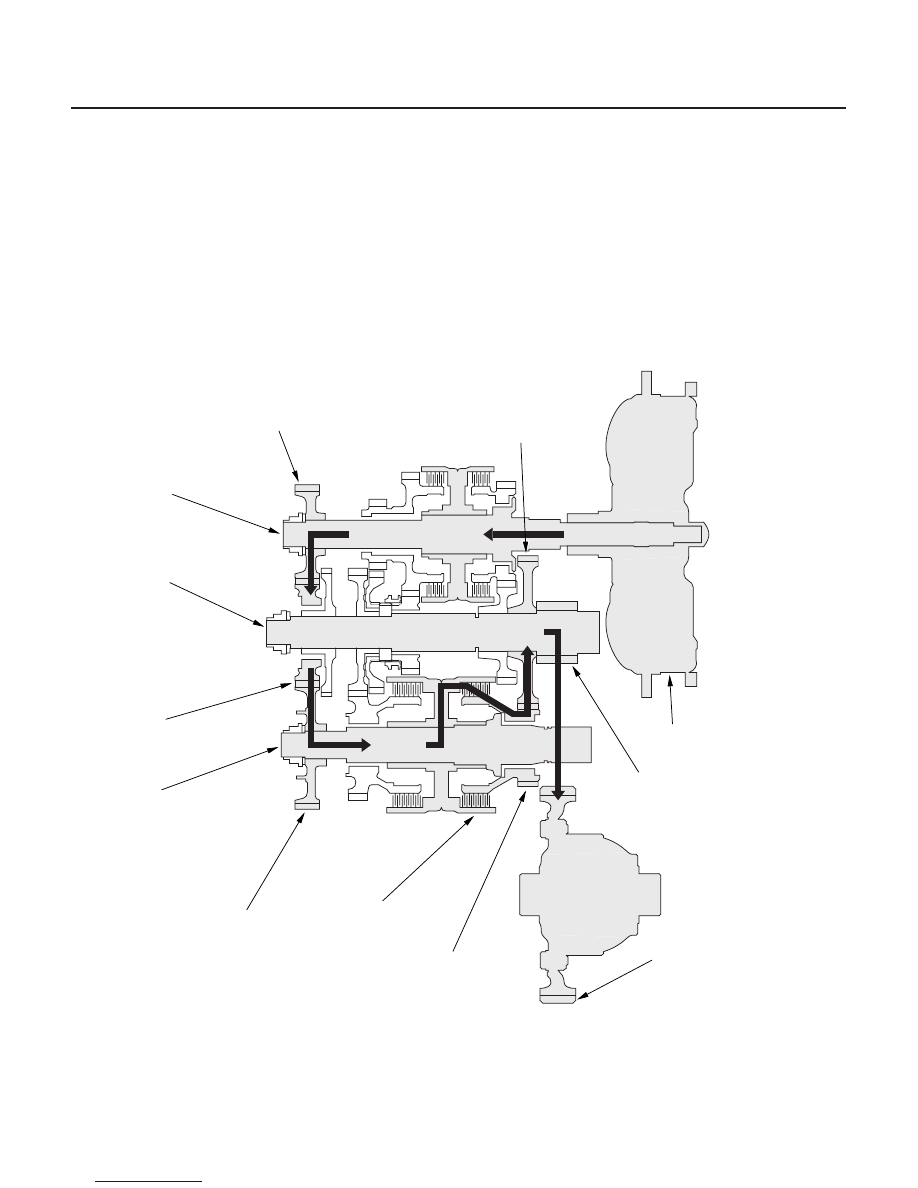

D4 or D3 Position in 1st gear and the 1 Position

14-24

Automatic Transmission

System Description (cont’d)

MAINSHAFT IDLER GEAR

MAINSHAFT

COUNTERSHAFT

SECONDARY
SHAFT

SECONDARY SHAFT
IDLER GEAR

TORQUE CONVERTER

COUNTERSHAFT
1ST GEAR

COUNTERSHAFT
IDLER GEAR

1ST CLUTCH

SECONDARY SHAFT
1ST GEAR

FINAL DRIVEN GEAR

FINAL DRIVE GEAR

In the D4 or D3 position, the optimum gear is automatically selected from the 1st, 2nd, 3rd, and 4th gears, according to
conditions such as the balance between the throttle opening (engine loading) and vehicle speed.

• Hydraulic pressure is applied to the 1st clutch, then the 1st clutch engages the secondary shaft 1st gear with the

secondary shaft.

• The mainshaft idler gear drives the secondary shaft via the countershaft idler gear and secondary shaft idler gear.
• The secondary shaft 1st gear drives the countershaft 1st gear and the countershaft.
• Power is transmitted to the final drive gear, which in turn drives the final driven gear.

03/07/29 09:29:21 61S0X050_140_0027

１９

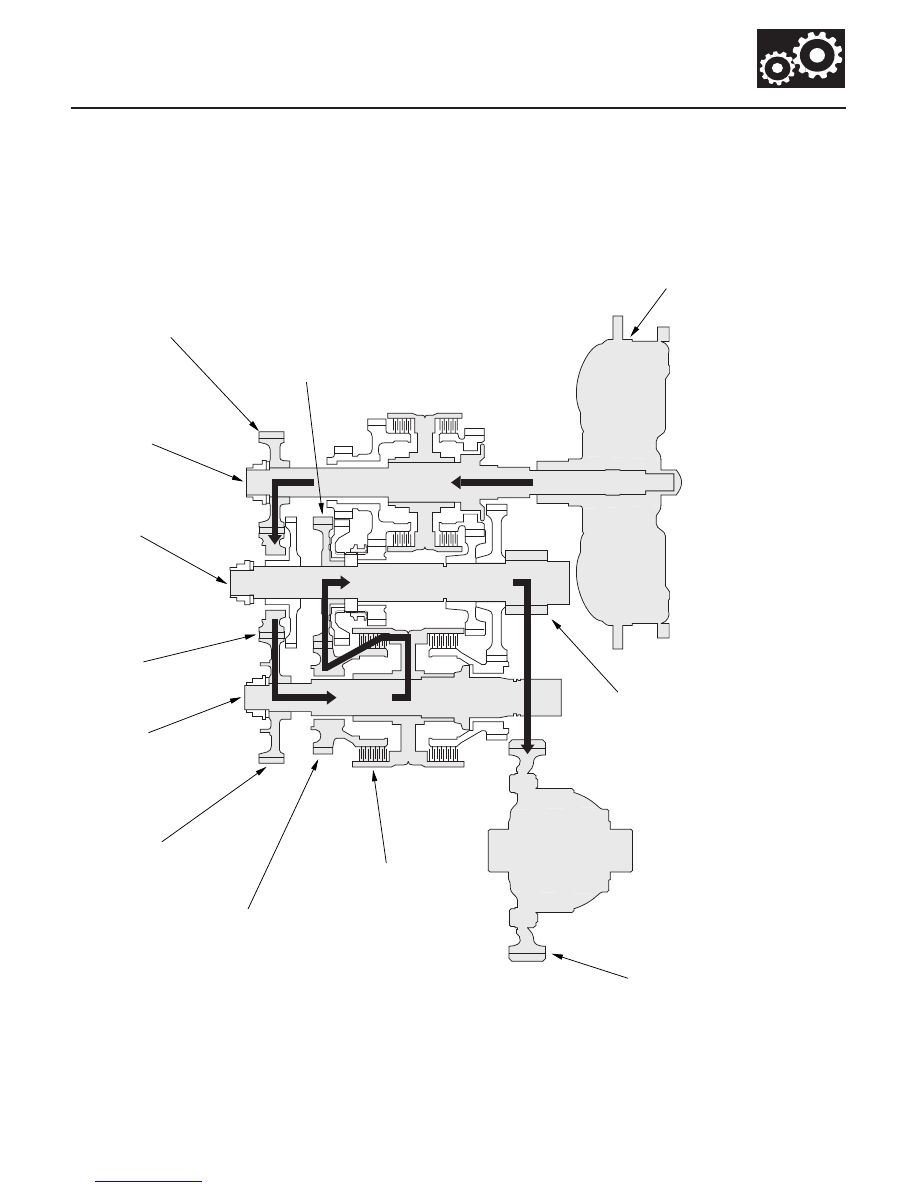

D4 or D3 Position in 2nd gear and the 2 Position

14-25

MAINSHAFT
IDLER GEAR

MAINSHAFT

COUNTERSHAFT

SECONDARY
SHAFT

SECONDARY SHAFT
IDLER GEAR

TORQUE CONVERTER

COUNTERSHAFT
2ND GEAR

2ND CLUTCH

SECONDARY SHAFT
2ND GEAR

FINAL DRIVEN GEAR

FINAL DRIVE GEAR

COUNTERSHAFT
IDLER GEAR

• Hydraulic pressure is applied to the 2nd clutch, then the 2nd clutch engages the secondary shaft 2nd gear with the

secondary shaft.

• The mainshaft idler gear drives the secondary shaft via the countershaft idler gear and secondary shaft idler gear.
• The secondary shaft 2nd gear drives the countershaft 2nd gear and the countershaft.
• Power is transmitted to the final drive gear, which in turn drives the final driven gear.

(cont’d)
