Honda Odyssey 2004. Manual - part 137

−

−

−

−

−

Ｓ０Ｘ４Ａ００Ｋ７７１０００９０４２０ＦＡＡＴ００

DTC P0420:

YES

NO

11-246

Catalytic Converter System

DTC Troubleshooting

Catalytic System Efficiency

Below Threshold

NOTE:

• If some of the DTCs listed below are stored at the

same time as DTC P0420, troubleshoot those DTCs
first, then recheck for DTC P0420.

• Information marked with an asterisk ( ) applies

to ’02-04 models.

P0137, P0138: Secondary HO2S (Sensor 2)
P0141: Secondary HO2S (Sensor 2) Heater

1. Reset the PCM (see page 11-4), then do steps 2

through 5 to reset the readiness code.

2. Start the engine. Hold the engine at 3,000 rpm with

no load (in Park or neutral) until the radiator fan
comes on.

3. Drive for about 10 minutes, without stopping, on a

highway or freeway. Your speed can vary.

4. With the transmission in D4 (D5) position, drive at

a steady speed between 50

62 mph (80

100 km/

h) for 30 seconds.

5. Repeat step 4 three times. Between each repetition,

close the throttle completely for 1

2 seconds. If

the engine is stopped during this part of the
procedure, go to step 3 and do the procedure again.

6. Check for a temporary DTC with the scan tool or the

HDS.

Check the TWC. If necessary, replace the

TWC.

Check for readiness code completion. If the

readiness code is complete, it was an intermittent
failure, system is OK at this time. If the readiness is
incomplete, repeat steps 2 through 5.

Does the scan tool indicate T empor ar y DT C
P0420?

03/07/29 09:24:46 61S0X050_110_0246

−

−

−

−

−

−

−

−

＊０１

Ｓ０Ｘ４Ａ００Ｋ７７１０００９０４０１ＦＡＡＴ００

Ｓ０Ｘ４ＡＺ６Ｋ７７１０００９１４９１ＦＡＡＴ００

DTC P0401:

DTC P1491

’99-00, ’02-04 Models:

YES

NO

YES

NO

YES

NO

11-247

11-247

EGR System

EGR VALVE 6P CONNECTOR

GND

EGR

EGR System Insufficient Flow

EGR

Valve Insufficient Lift

1. Reset the PCM (see page 11-4).

2. Test-drive under these conditions:

• Without any electrical load.
• Decelerate from 55 mph (88 km/h) for at least 5

seconds.

3.

or the HDS.

Clean the intake manifold EGR port with

carburetor cleaner. Clean the passage inside the
EGR valve with carburetor cleaner, or replace the
EGR valve.

Intermittent failure, go to step 4.

4. Turn the ignition switch OFF.

5. Disconnect the EGR valve 6P connector.

6. Connect the battery positive terminal to EGR valve

connector terminal No. 4.

7. Start the engine and let it idle, then connect the

battery negative terminal to EGR valve connector
terminal No. 6.

Intermittent failure, system is OK at this

time.

Clean the intake manifold EGR port with

caburetor cleaner. Clean the passage inside the
EGR valve with carburetor cleaner, or replace the
EGR valve.

NOTE: Information marked with an asterisk ( ) applies
to ’02-04 models.

1. Reset the PCM (see page 11-4).

2. Start the engine. Hold the engine at 3,000 rpm with

no load (in Park or neutral) until the radiator fan
comes on.

3. Test-drive the vehicle under load for about 10

minutes. Try to keep the engine speed in the
1,700

2,500 rpm range.

4. Check for a Temporary DTC with the scan tool or

the HDS.

Go to step 5.

Intermittent failure, system is OK at this time.

Check for poor connections or loose terminals at
the EGR valve and at the PCM.

5. Turn the ignition switch OFF.

6. Disconnect the EGR valve 6P connector.

7. Start the engine, and let it idle.

(cont’d)

Terminal side of male terminals

Is T empor ar y DT C P0401 indicated?

Is T empor ar y DT C P1491 indicated?

03/07/29 09:24:47 61S0X050_110_0247

DTC Troubleshooting

Check for a Temporary DTC with the scan tool

Does the engine stall or r un r ough?

−

−

−

−

−

−

−

−

＊０６

０２

０３

＊０１

YES

NO

YES

NO

YES

NO

YES

NO

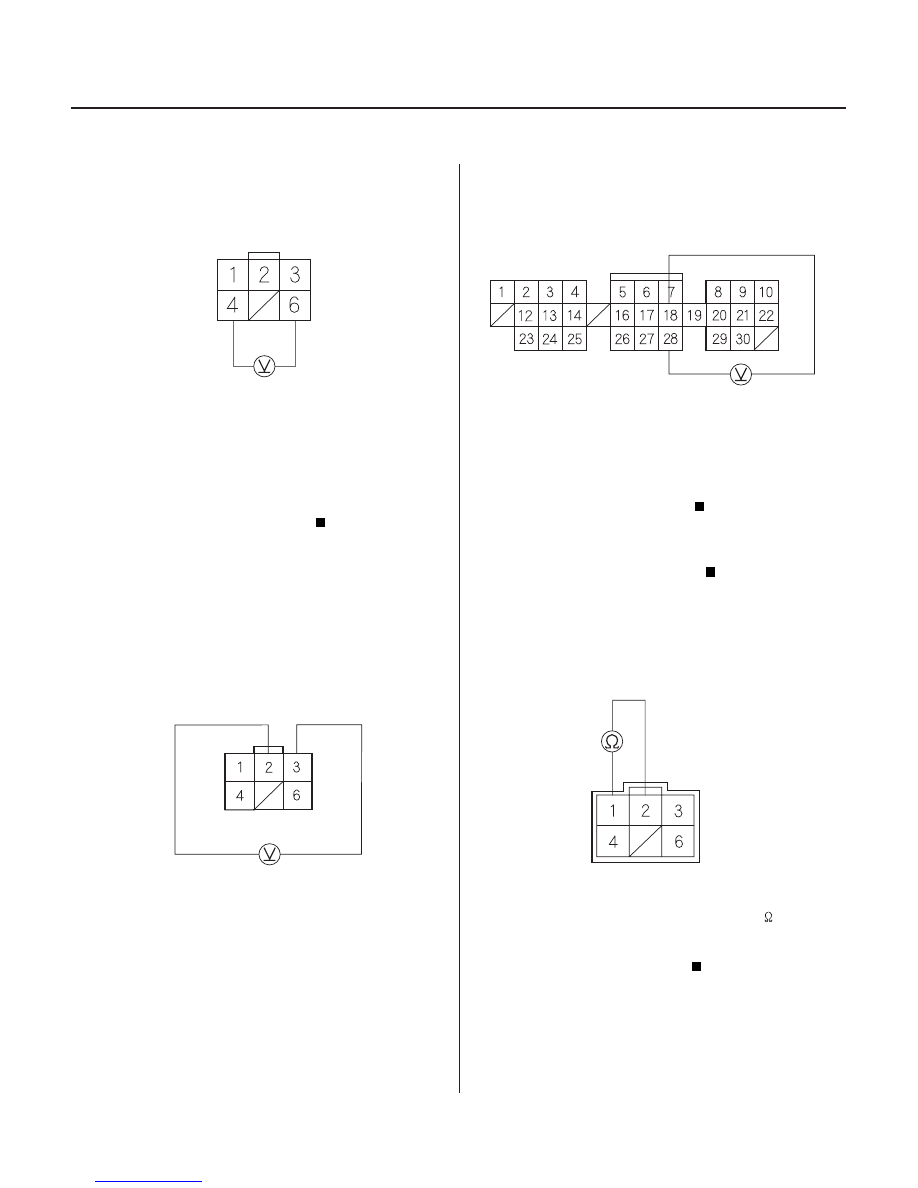

11-248

EGR System

DTC Troubleshooting (cont’d)

EGR VALVE 6P CONNECTOR

EGR (PNK)

GND (BLK)

EGR (BLU/RED)*

EGR VALVE 6P CONNECTOR

SG2
(GRN/BLK)

VCC2
(YEL/BLU)

SG2
(GRN/YEL)*

PCM CONNECTORS C (31P)

SG2 (GRN/BLK)

VCC2 (YEL/BLU)

SG2 (GRN/YEL)*

EGR VALVE 6P CONNECTOR

SG2

EGRP

8. Measure voltage between EGR valve 6P connector

terminals No. 4 and No. 6.

Substitute a known-good PCM, and recheck

(see page 11-5). If the symptom/indication goes
away, replace the original PCM.

Go to step 9.

9. Turn the ignition switch OFF.

10. Turn the ignition switch ON (II).

11. Measure voltage between EGR valve 6P connector

terminals No. 2 and No. 3.

Go to step 13.

Go to step 12.

12. Measure voltage between PCM connector

terminals C18 and C28.

Repair open in the wire between the EGR

valve and the PCM (C18, C28).

Substitute a known-good PCM and recheck

(see page 11-5). If the symptom/indication goes
away, replace the original PCM.

13. Turn the ignition switch OFF.

14. At the sensor side, measure resistance between

EGR valve 6P connector terminals No. 1 and No. 2.

Replace the EGR valve.

Go to step 15.

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Terminal side of male terminals

Is ther e batter y voltage?

Is ther e about 5 V ?

Is ther e about 5 V ?

Is ther e continuity or r esistance of 100 k

or

mor e?

03/07/29 09:24:47 61S0X050_110_0248

−

−

−

−

−

−

−

−

＊０２

０４

＊０３

＊０４

YES

NO

YES

NO

YES

NO

YES

NO

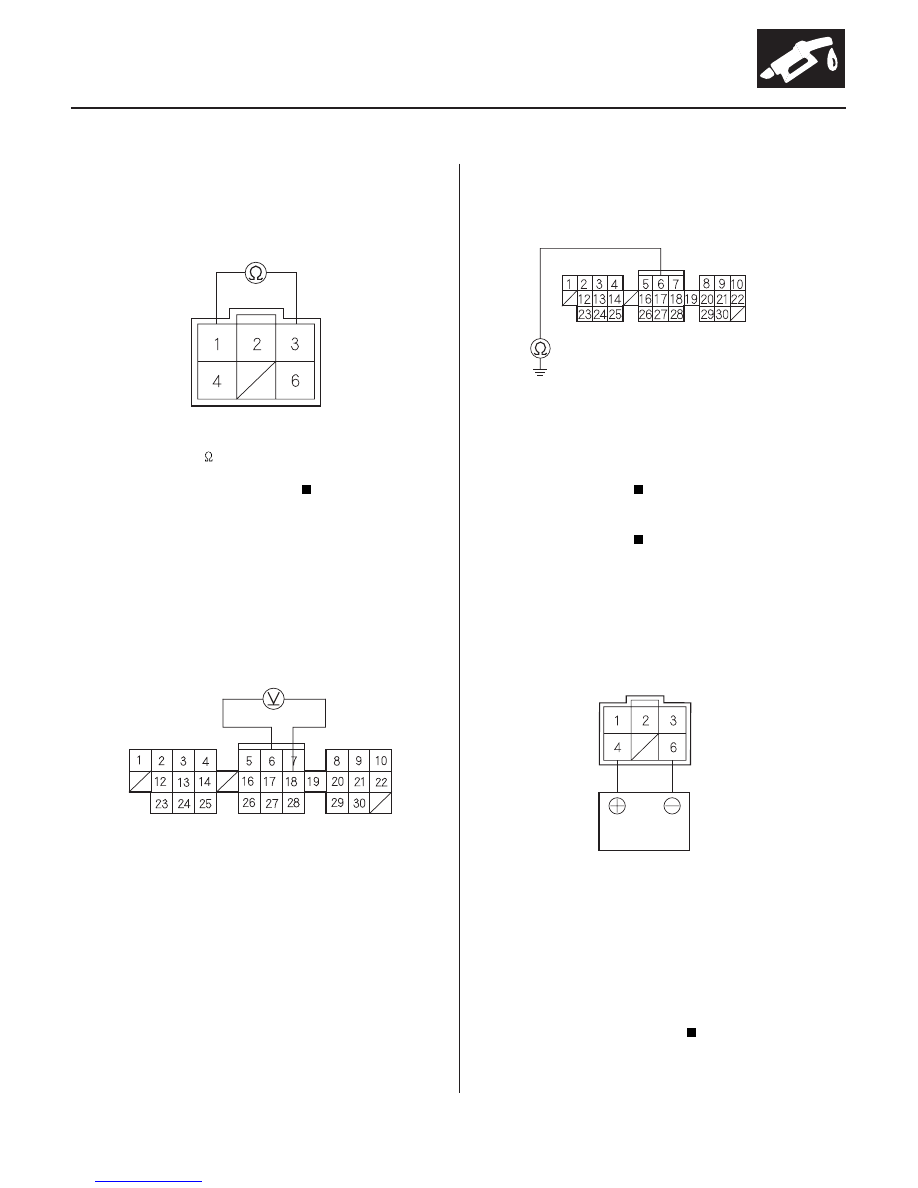

11-249

EGR VALVE 6P CONNECTOR

VCC2

EGRP

PCM CONNECTORS C (31P)

SG2
(GRN/BLK)

EGRP
(WHT/BLK)

SG2
(GRN/YEL)*

PCM CONNECTOR C (31P)

EGRP (WHT/BLK)

EGR VALVE 6P CONNECTOR

GND

EGR

15. Measure resistance between EGR valve 6P

connector terminals No. 1 and No. 3.

Replace the EGR valve.

Go to step 16.

16. Reconnect the EGR valve connector.

17. Turn the ignition switch ON (II).

18. Measure voltage between PCM connector

terminals C6 and C18.

Go to step 21.

Go to step 19.

19. Turn the ignition switch OFF.

20. Check for continuity between PCM connector

terminal C6 and body ground.

Repair short in the wire between the EGR

valve and PCM (C6).

Repair open in the wire between the EGR

valve and PCM (C6).

21. Turn the ignition switch OFF.

22. Disconnect the EGR valve 6P connector.

23. Connect the battery positive terminal to EGR valve

6P connector terminal No. 4 with a jumper wire.

24. Start the engine and let it idle, then connect the

battery negative terminal to the EGR valve 6P
connector terminal No. 6 with a jumper wire.

Go to step 25.

Replace the EGR valve.

(cont’d)

Terminal side of male terminals

Wire side of female terminals

Wire side of female terminals

Terminal side of male terminals

Is ther e 100 k

or mor e?

Is ther e about 1.2 V ?

Is ther e continuity?

Does the engine stall or r un r ough?

03/07/29 09:24:48 61S0X050_110_0249
