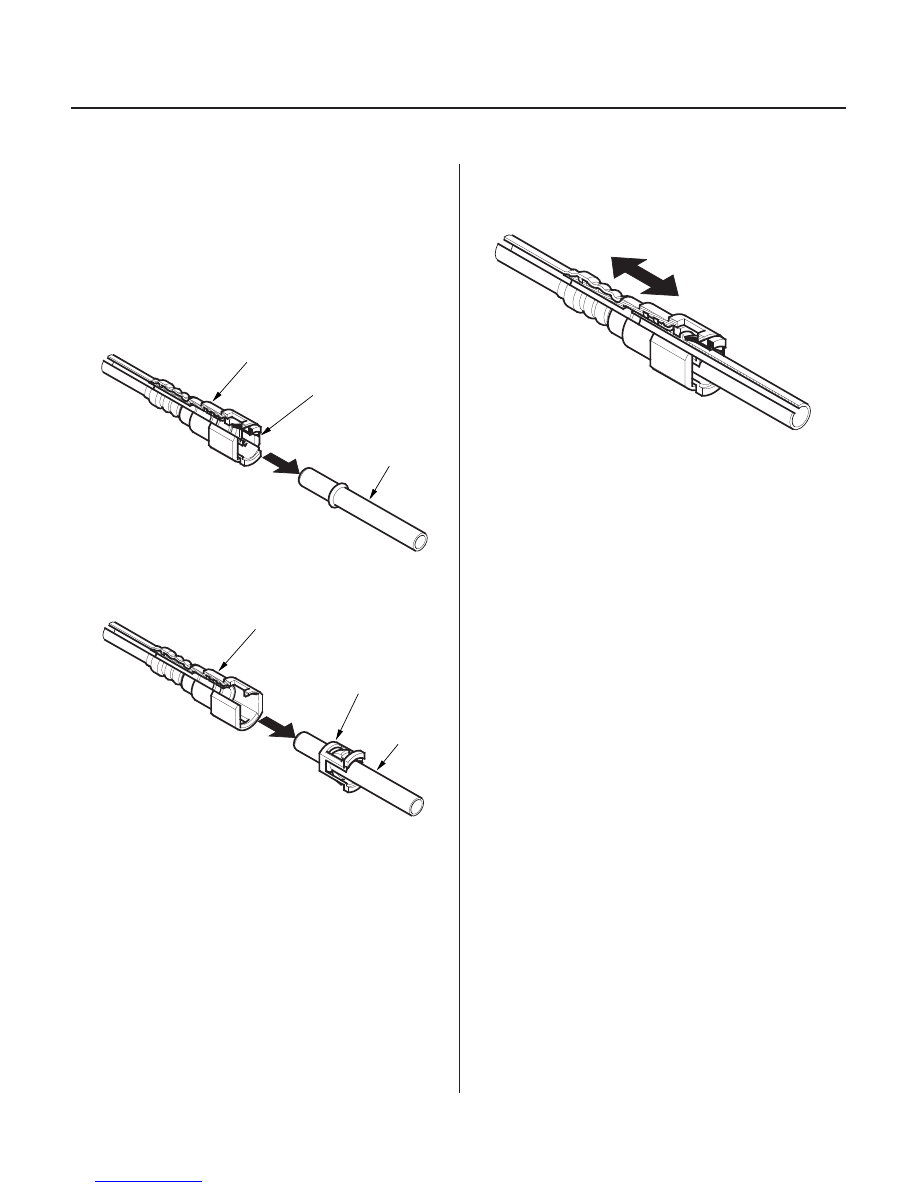

Connection with new retainer:

Reconnection to existing retainer:

11-226

Fuel Supply System

Fuel Line/Quick-Connect Fitting Installation (cont’d)

C

B

A

C

B

A

4. Align the quick-connect fittings with the line (A),

and align the retainer (B) locking pawls with the
connector (C) grooves. Then press the quick-
connect fittings onto the line until both retainer
pawls lock with a clicking sound.

NOTE: If it is hard to connect, put a small amount of
new engine oil on the line end.

5. Make sure the connection is secure and that the

pawls are firmly locked into place; check visually
and by pulling the connector.

6. Reconnect the battery negative cable, and turn the

ignition switch ON (II). The fuel pump will run for
about 2 seconds, and fuel pressure will rise. Repeat
two or three times, and check that there is no
leakage in the fuel supply system.

03/07/29 09:24:31 61S0X050_110_0226

＊０１

＊０２

Ｓ０Ｘ４ＡＺ４Ａ２０３２６４２８２０１ＫＢＡＴ００

’99-01 models

11-227

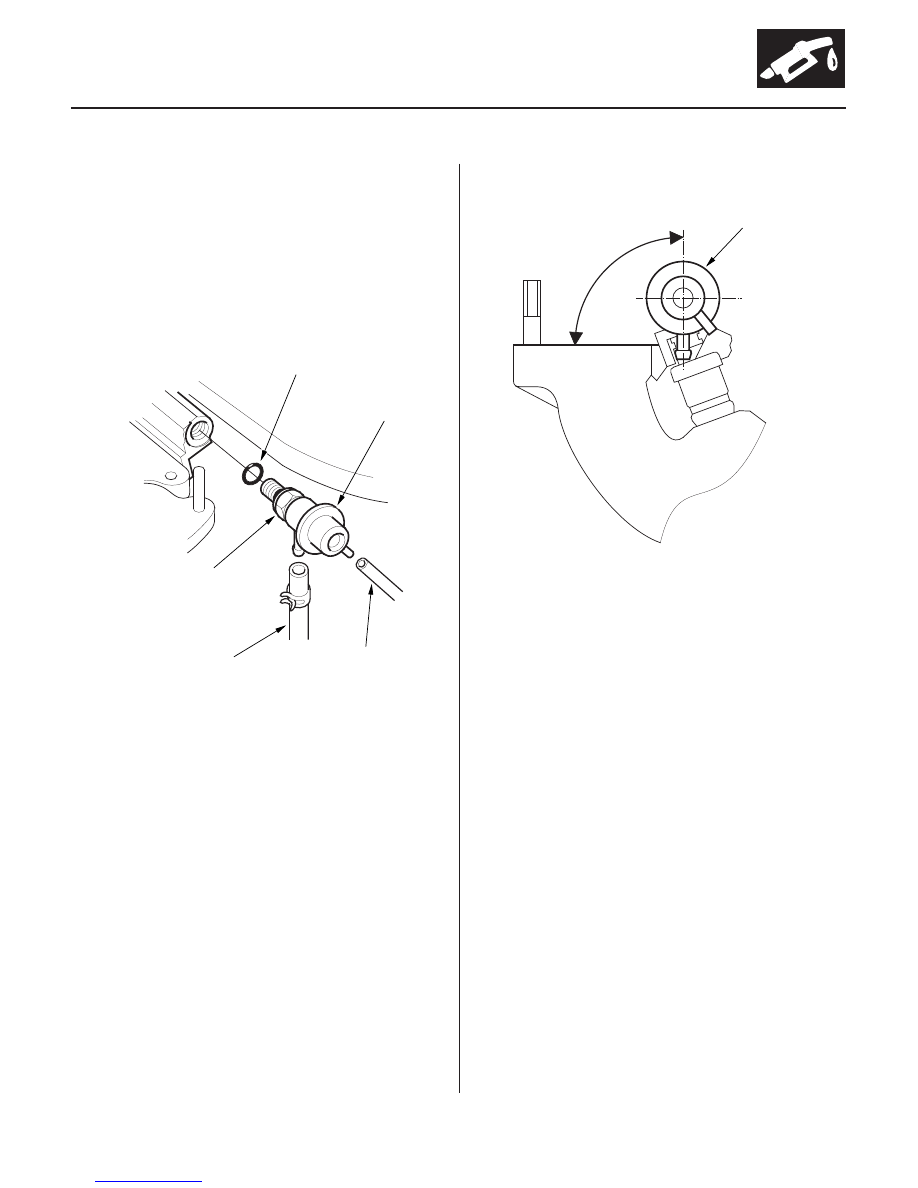

Fuel Pressure Regulator Replacement

E

D

C

B

A

A

1. Remove the intake manifold cover and intake

2. Place a shop towel under the fuel pressure

(see page 11-215).

3. Disconnect the vacuum hose (A) and fuel return

hose (B).

4. Loosen the locking nut (C), and remove the fuel

pressure regulator (D).

5. Apply clean engine oil to a new O-ring (E), and

carefully install it into its proper position.

6.

Turn it by hand until it stops.

NOTE:

• Replace the O-ring.
• When assembling the fuel pressure regulator,

apply clean engine oil to the O-ring and assemble
it into its proper position, taking care not to
damage the O-ring.

7. Turn the fuel pressure regulator (A)

counterclockwise to set the angle as shown.

8. Tighten the locking nut to 29 N·m (3.0 kgf·m,

22 lbf·ft).

9. Install the intake manifold and manifold cover (see

10. Turn the ignition switch ON (II), but do not operate

the starter. After the fuel pump runs for about 2

Repeat this 2 or 3 times, then check for fuel leakage.

03/07/29 09:24:32 61S0X050_110_0227

manifold (see page 9-4).

regulator, then relieve the fuel pressure

Install the fuel pressure regulator into the fuel rail.

page 9-7).

seconds, the fuel pressure in the fuel line rises.

＊０１

＊０２

Ｓ０Ｘ４ＡＺＡＡ２０３２６４２８２０１ＫＢＡＴ００

±

’02-04 models

11-228

Fuel Supply System

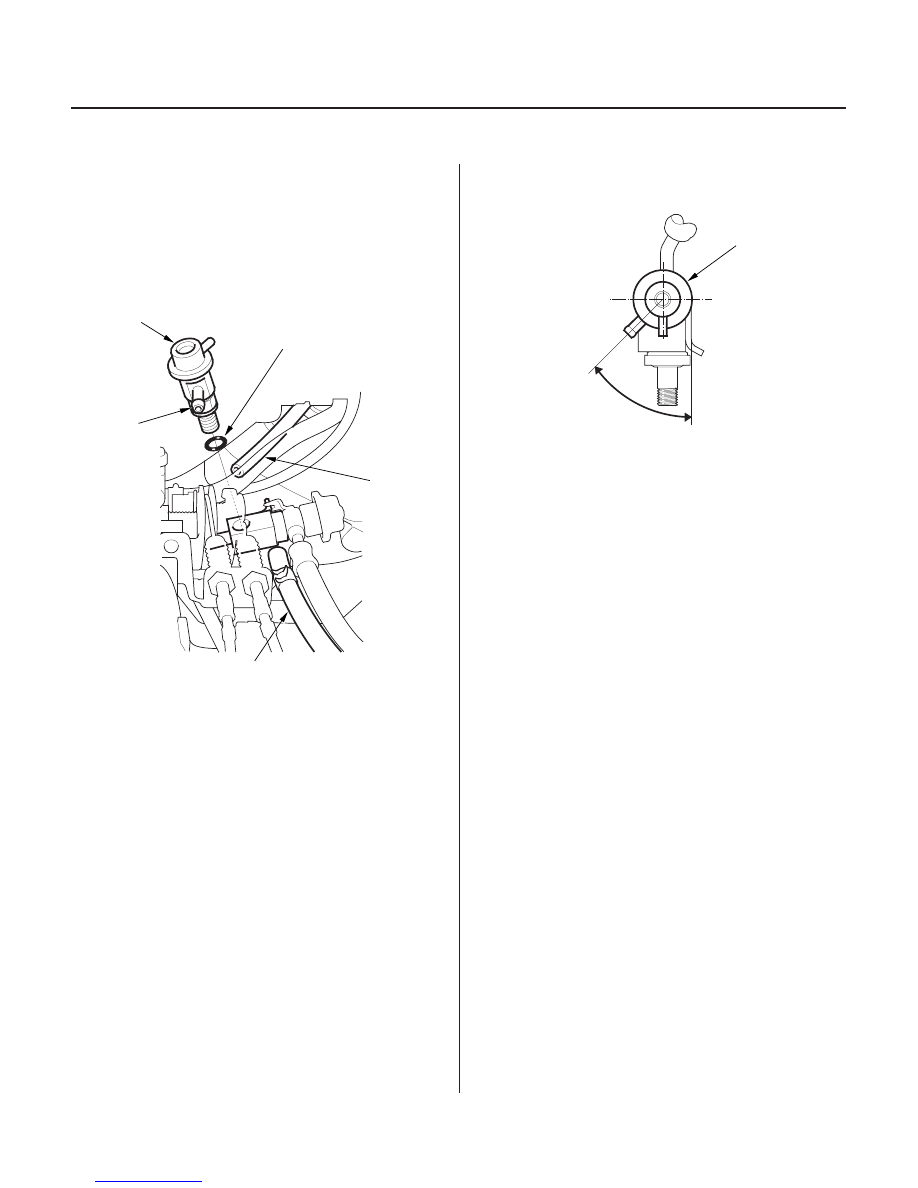

Fuel Pressure Regulator Replacement (cont’d)

D

E

C

A

B

A

40°

5°

1. Place a shop towel under the fuel pressure

regulator, then relieve the fuel pressure
(see page 11-215).

2. Disconnect the vacuum hose (A) and fuel return

hose (B).

3. Loosen the locking nut (C), and remove the fuel

pressure regulator (D).

4. Apply clean engine oil to a new O-ring (E), and

carefully install it into its proper position.

5. Install the fuel pressure regulator in the fuel joint.

Turn it by hand until it stops.

NOTE:

• Replace the O-ring.
• When assembling the fuel pressure regulator,

apply clean engine oil to the O-ring and assemble
it into its proper position, taking care not to
damage the O-ring.

6. Turn the fuel pressure regulator (A)

counterclockwise to set the angle as shown.

7. Tighten the locking nut to 29 N·m (3.0 kgf·m, 22 lbf·

ft).

03/07/29 09:24:32 61S0X050_110_0228

０１

Ｓ０Ｘ４Ａ００Ａ２０３２６４２７６０１ＫＢＡＴ００

11-229

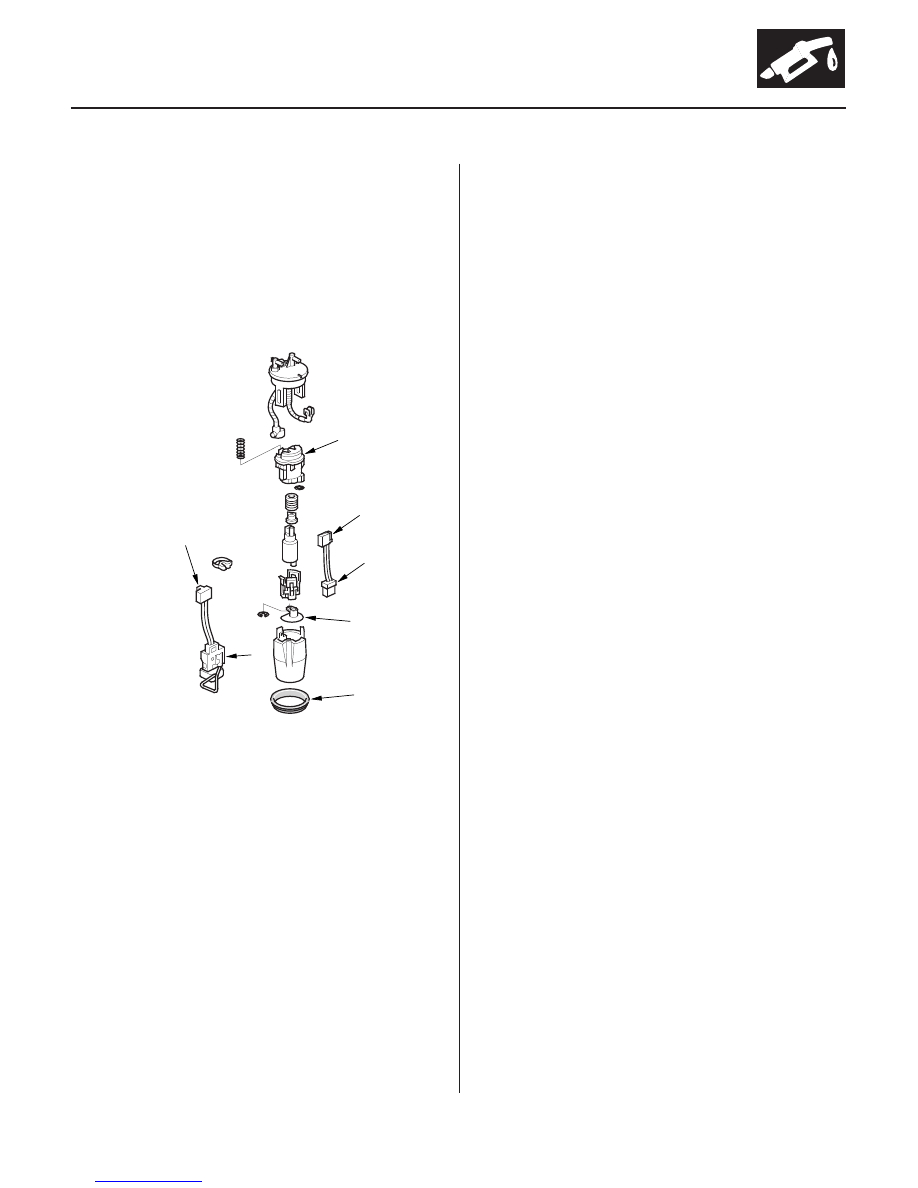

Fuel Filter Replacement

A

B

B

C

B

D

E

The fuel filter should be replaced whenever the fuel
pressure drops below the specified value
(see page 11-216) after making sure that the fuel pump
and the fuel pressure regulator are OK.

1.

2. Remove the fuel filter (A).

3. Check these items before installing the fuel tank

unit:

• When connecting the wire harness, make sure

the connection is secure and the terminal (B) is
firmly locked into place.

• Do not push the lower part of the suction filter (C).
• When installing the fuel gauge sending unit (D),

make sure the connection is secure and the
connector is firmly locked into place. Be careful
not to bend or twist it excessively.

4. Install the parts in the reverse order of removal

with a new base gasket (E). When installing the fuel
tank unit, align the marks on the unit and the fuel
tank (see page 11-230).

NOTE: Place the new base gasket for the fuel tank
unit on the tank first, then carefully insert the fuel
tank unit. If the fuel tank unit is incorrectly installed,
the MIL can come on with DTC P1456.

03/07/29 09:24:33 61S0X050_110_0229

Remove the fuel tank unit,  '99-00 models

(see page 11-231), '01-04 models (see page

11-232).
