＊０２

−

−

’01-04 models

11-222

Fuel Supply System

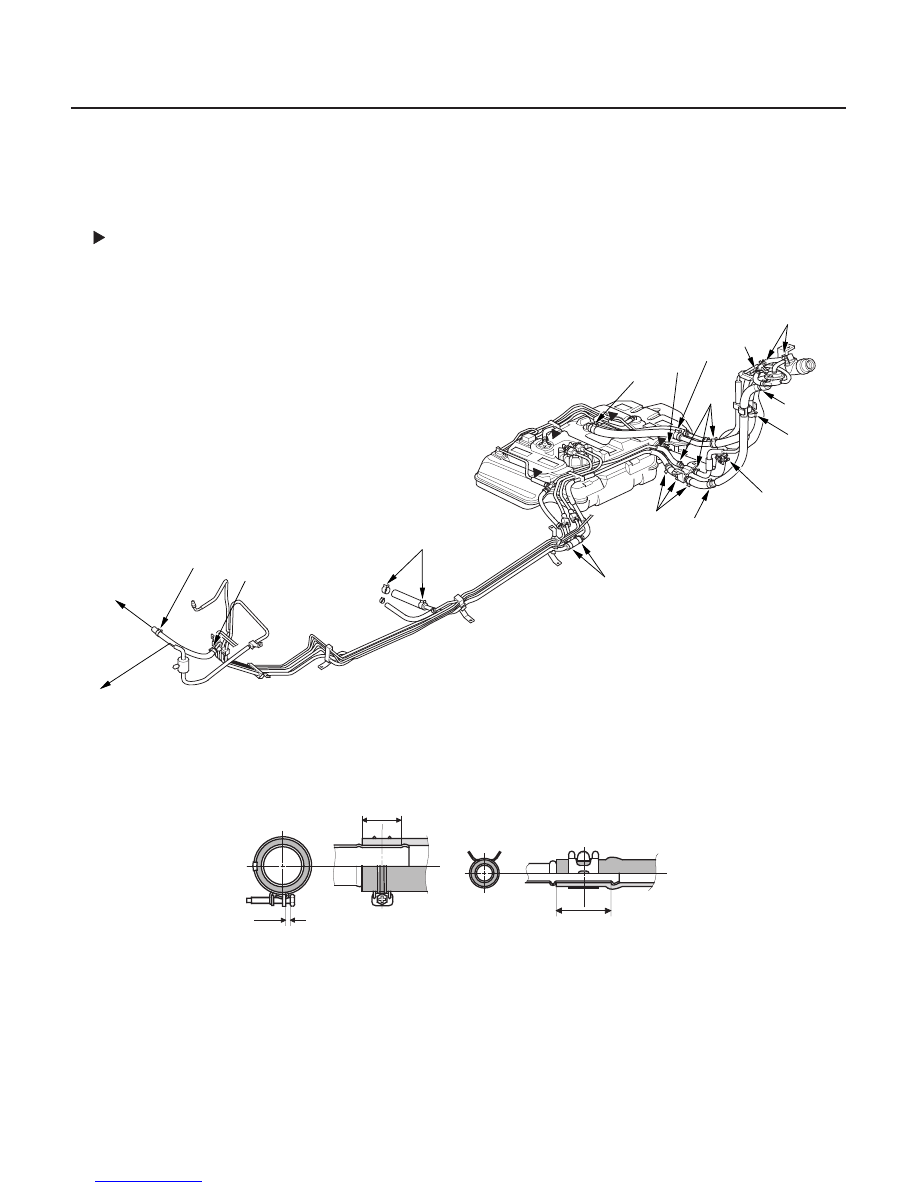

Fuel Line Inspection (cont’d)

B

B

B

B

B

B

B

B

B

B

B

B

A

A

B

To
FUEL
PRESSURE
REGULATOR

To
EVAPORATIVE EMISSION (EVAP)
CANISTER PURGE VALVE

: Do not disconnect the hose from the line at these joints.

10

15 mm

(0.39

0.59 in.)

A

B

Check all hose clamps, and retighten if necessary.

Clamp in the middle.

Clamp in the middle.

03/07/29 09:24:28 61S0X050_110_0222

０１

Ｓ０Ｘ４Ａ００Ａ２０３２６４２８００１ＢＡＡＴ００

11-223

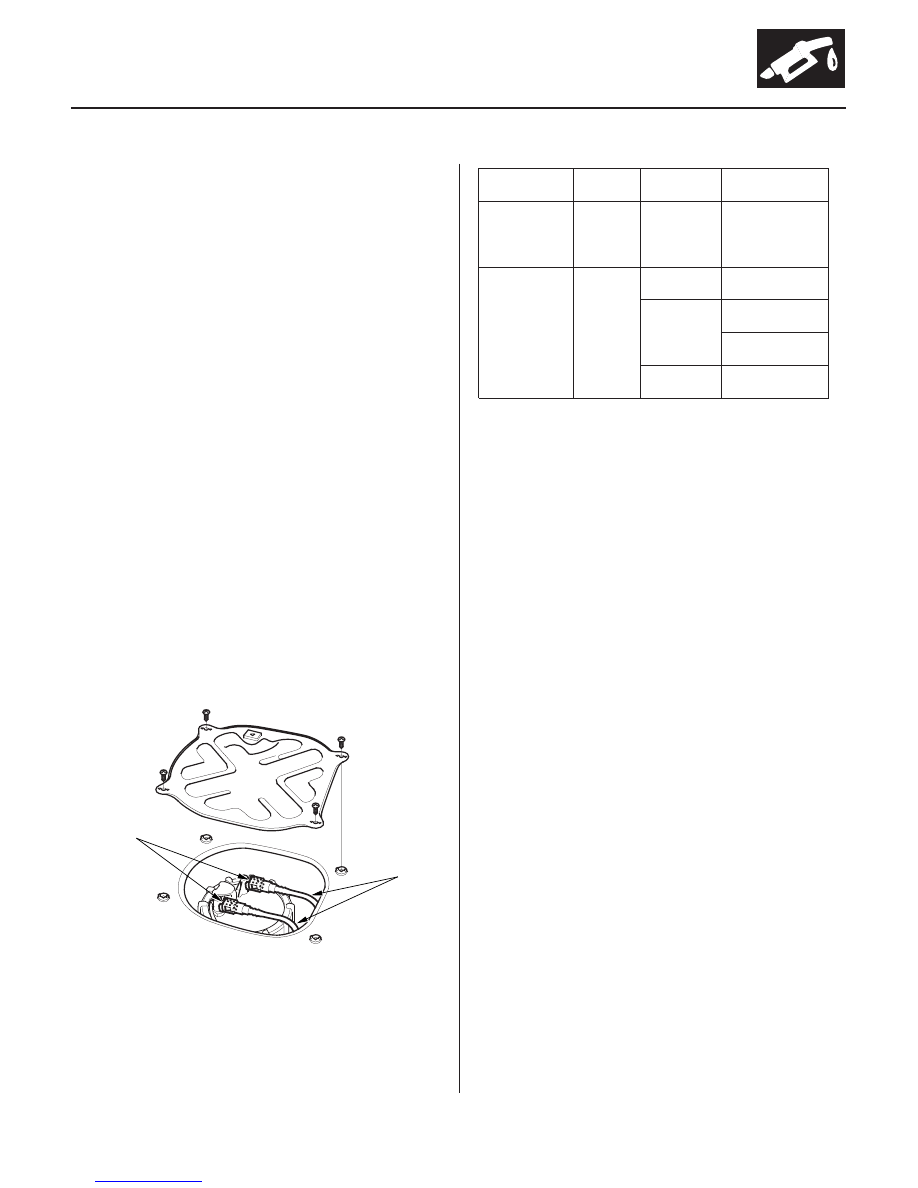

Fuel Line/Quick-Connect Fitting Precaution

B

A

The fuel tube/quick-connect fittings assembly connects
the in-tank fuel pump to the fuel feed line and the fuel
return line. When removing or installing the fuel pump
and fuel tank, it is necessary to disconnect or connect
the quick-connect fittings. Pay attention to following:

• The fuel tubes (A) and quick-connect fittings (B) are

not heat-resistant; be careful not to damage them
during welding or other heat-generating procedures.

• The fuel tubes (A) and quick-connect fittings (B) are

not acid-proof; do not touch them with a shop towel
which was used for wiping battery electrolyte.
Replace them if they came into contact with
electrolyte or something similar.

• When connecting or disconnecting the fuel tubes (A)

and quick-connect fittings (B), be careful not to bend
or twist them excessively. Replace them if they are
damaged.

A disconnected quick-connect fitting can be
reconnected, but the retainer on the mating line cannot
be reused once it has been removed from the line.
Replace the retainer when:

• replacing the fuel pump.
• replacing the fuel filter.
• replacing the fuel feed line.
• replacing the fuel return line.
• it has been removed from the line.
• it is damaged.

TUBE

COLOR

RETAINER

COLOR

TUBE

SANOH

BLACK

WHITE

FEED TUBE

(BOTH SIDES)

RETURN TUBE

(BOTH SIDES)

TOKAI

BLACK

ORANGE

FEED TUBE

(PUMP SIDE)

BLU/GREEN

FEED TUBE

(PIPE SIDE)

RETURN TUBE

(PUMP SIDE)

GREEN

RETURN TUBE

(PIPE SIDE)

MANUFACTURER

03/07/29 09:24:29 61S0X050_110_0223

＊０１

＊０２

＊０３

Ｓ０Ｘ４Ａ００Ａ２０３２６４２８００１ＫＡＡＴ００

11-224

Fuel Supply System

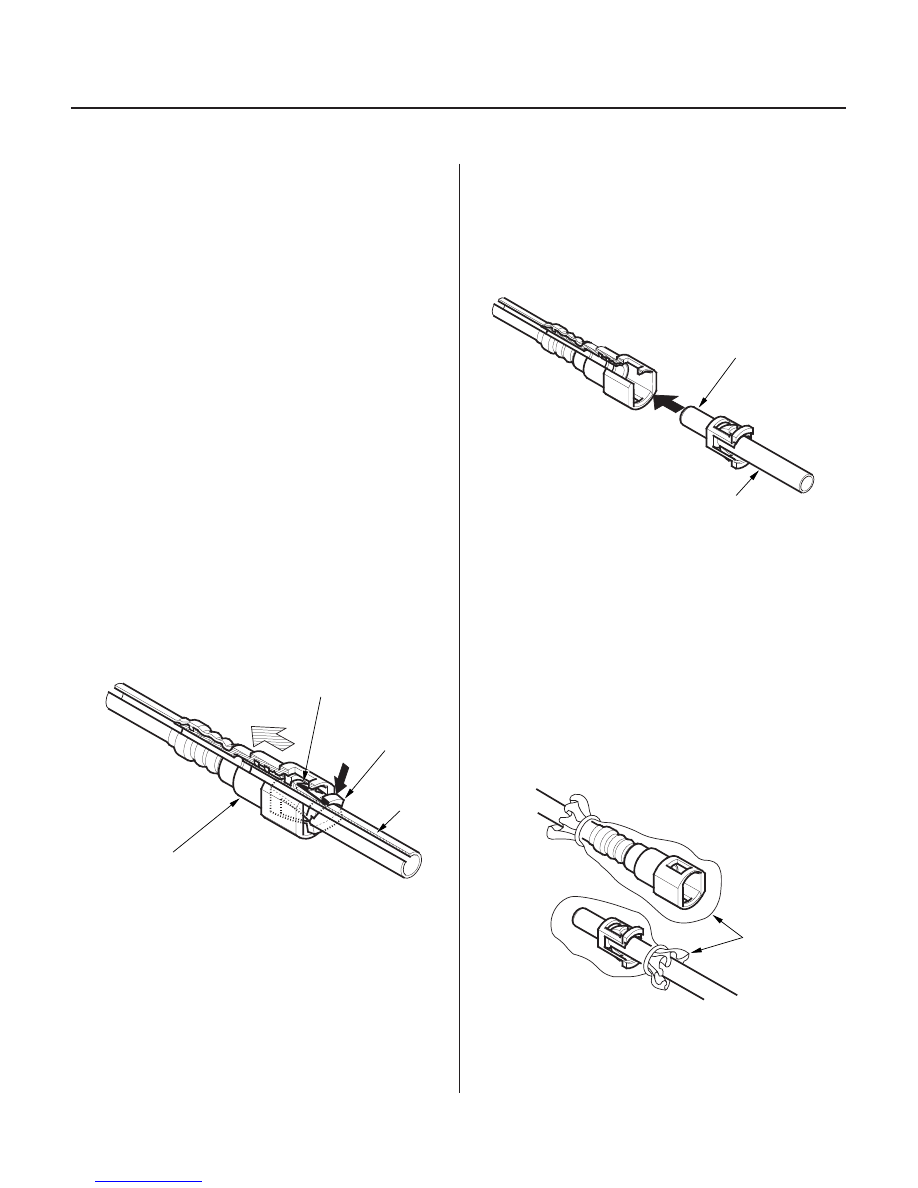

Fuel Line/Quick-Connect Fitting Removal

C

A

B

D

A

B

A

1. Make sure you have the anti-theft codes for the

radio and the navigation system (if equipped), then
write down the frequencies for the radio’s preset
buttons.

2. Disconnect the battery negative cable.

3. Remove the fuel fill cap to relieve the fuel pressure

in the tank.

4. Relieve the fuel pressure (see page 11-215).

5. Check the fuel quick-connect fittings for dirt, and

clean them if necessary.

6. Hold the connector (A) with one hand, and squeeze

the retainer tabs (B) with the other hand to release
the tabs from the locking pawls (C). Pull the
connector off.

NOTE:

• Be careful not to damage the line (D) or other

parts.
Do not use tools.

• If the connector does not move, keep the retainer

tabs pressed down, and alternately pull and push
the connector until it comes off easily.

• Do not remove the retainer from the line; once

removed, the retainer must be replaced with a
new one.

7. Check the contact area (A) of the line (B) for dirt and

damage.

• If the surface is dirty, clean it.
• If the surface is rusty or damaged, replace the

fuel pump, fuel filter, fuel feed line or fuel return
line.

8. To prevent damage and keep foreign matter out,

cover the disconnected connector and line ends
with plastic bags (A).

NOTE:

• The retainer cannot be reused once it has been

removed from the line.
Replace the retainer when:

– replacing the fuel pump.
– replacing the fuel filter.
– replacing the fuel feed line.
– replacing the fuel return line.
– it has been removed from the line.
– it is damaged.

03/07/29 09:24:30 61S0X050_110_0224

＊０１

０１

０２

Ｓ０Ｘ４Ａ００Ａ２０３２６４２８００１ＫＣＡＴ００

11-225

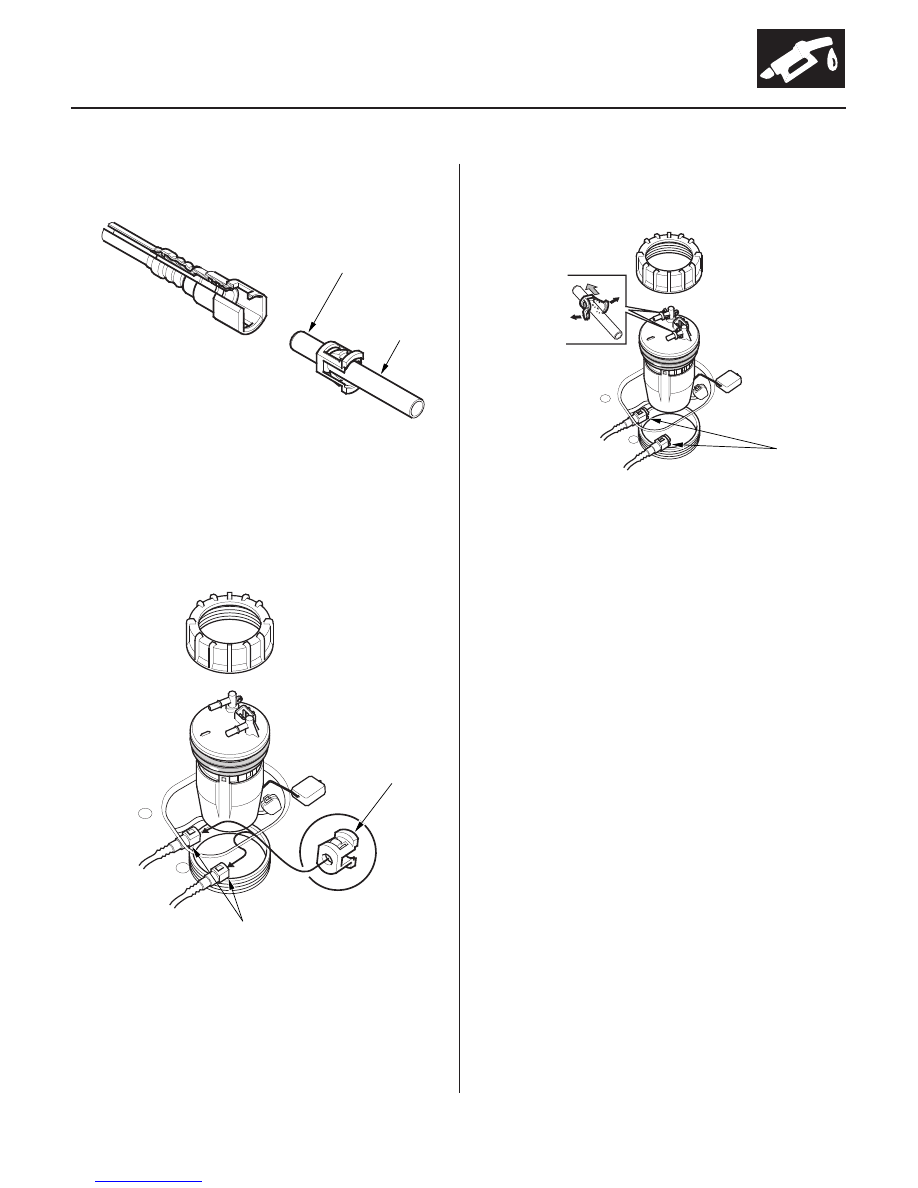

Fuel Line/Quick-Connect Fitting Installation

A

B

A

B

A

1. Check the contact area (A) of the line (B) for dirt and

damage, and clean if necessary.

2. Insert a new retainer (A) into the connector (B) if the

retainer is damaged, or after:

• replacing the fuel pump.
• replacing the fuel filter.
• replacing the fuel feed line.
• replacing the fuel return line.
• removing the retainer from the line.

3. Before connecting a new fuel tube/quick-connect

fitting assembly (A), remove the old retainer from
the mating line.

(cont’d)
