１３

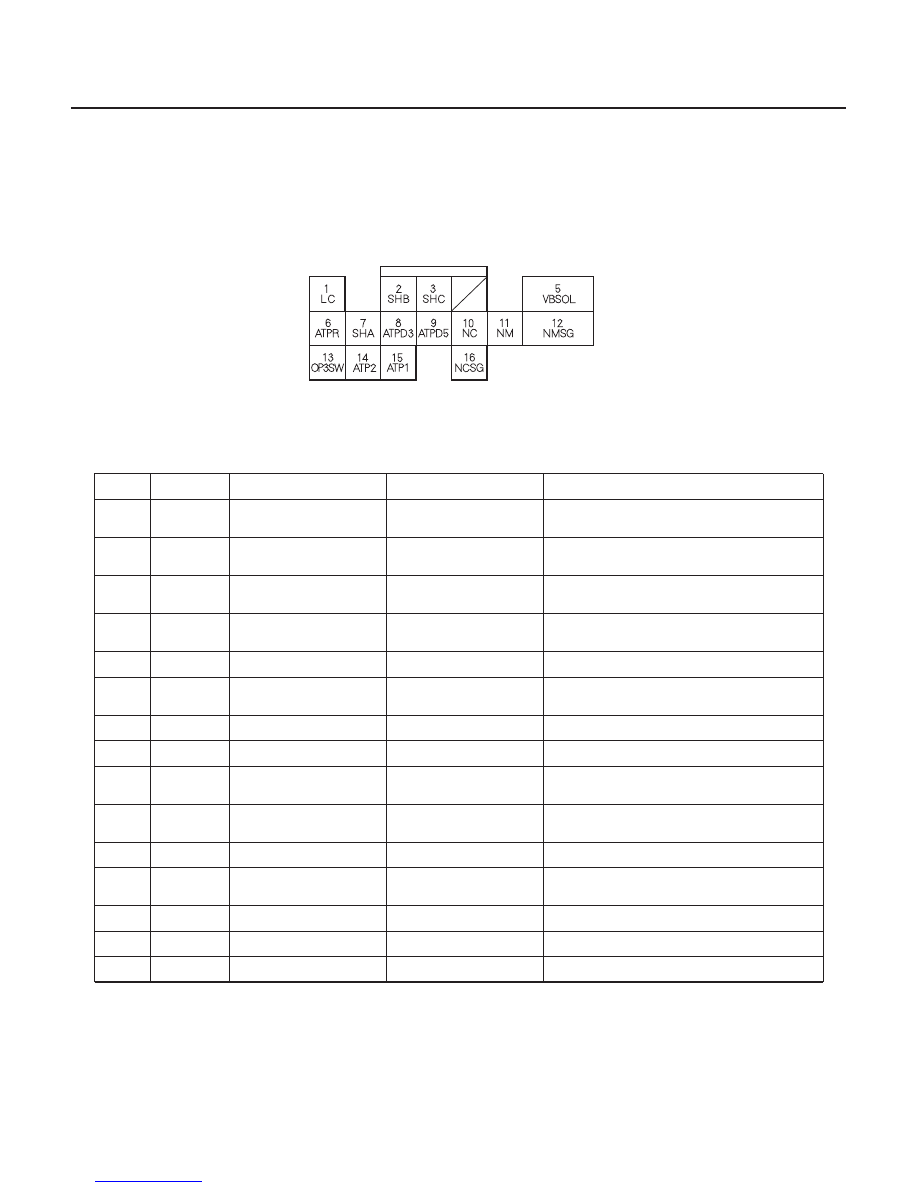

PCM Inputs and Outputs at Connector D (16P)

’02-04 Models

Terminal

number

Wire color

Terminal name

Description

Signal

11-38

Fuel and Emissions Systems

System Descriptions (cont’d)

NOTE: Standard battery voltage is 12 V.

1

YEL

LC (TORQUE COVERTER
CLUTCH SOLENOID
VALVE)

Drives torque converter
clutch solenoid valve

With lock-up ON: battery voltage
With lock-up OFF: 0 V

2

GRN/WHT

SHB (SHIFT SOLENOID
VALVE B)

Drives shift solenoid
valve B

With engine running in 1st, 2nd and 3rd gears:
battery voltage
With engine running in 4th and 5th gears: about 0 V

3

GRN

SHC (SHIFT SOLENOID
VALVE C)

Drives shift solenoid
valve C

With engine running in 1st, 3rd and 5th gears:
battery voltage
With the engine running in 2nd and 4th gears: 0 V

5

BLK/YEL

VBSOL (BATTERY
VOLTAGE FOR SOLENOID
VALVE)

Power source of solenoid
valve

With ignition switch ON (II): battery voltage

6

WHT

ATPR (TRANSMISSION
RANGE SWITCH R)

Detects transmission range
switch R signal

In R position: 0 V
In any other position: battery voltage

7

BLU/YEL

SHA (SHIFT SOLENOID
VALVE A)

Drives shift solenoid
valve A

With engine running in 1st, 2nd and 5th gears:
battery voltage
With engine running in 3rd and 4th gears: about 0 V

8

RED

ATPD3 (TRANSMISSION
RANGE SWITCH D3)

Detects transmission range
switch D3 signal

In D3 position: 0 V
In any other position: battery voltage

9

YEL

ATPD5 (TRANSMISSION
RANGE SWITCH D5)

Detects transmission range
switch D5 signal

In D5 position: 0 V
In any other position: about 5 V

10

BLU

NC (COUNTERSHAFT
SPEED SENSOR)

Detects output shaft
(countershaft) speed sensor
signals

With ignition switch ON (II), and front wheels
rotated by hand: pulses

11

RED

NM (MAINSHAFT SPEED
SENSOR)

Detects input shaft
(mainshaft) speed sensor
signals

With engine running: pulses

12

WHT

NMSG (MAINSHAFT
SPEED SENSOR GROUND)

Ground for input shaft
(mainshaft) speed sensor

13

BLU/WHT

OP3SW (3RD CLUTCH
TRANSMISSION FLUID
PRESSURE SWITCH)

Detects 3rd clutch
transmission fluid pressure
switch

With ignition switch ON (II): battery voltage

14

BLU

ATP2 (TRANSMISSION
RANGE SWITCH 2)

Detects transmission range
switch 2 signal

In 2 position: 0 V
In any other position: battery voltage

15

BRN

ATP1 (TRANSMISSION
RANGE SWITCH 1)

Detects transmission range
switch 1 signal

In 1 position: 0 V
In any other position: battery voltage

16

GRN

NCSG (COUNTERSHAFT
SPEED SENSOR GROUND)

Ground for output shaft
(countershaft) speed sensor

Wire side of female terminals

03/07/29 09:18:05 61S0X050_110_0038

−

−

＊４２

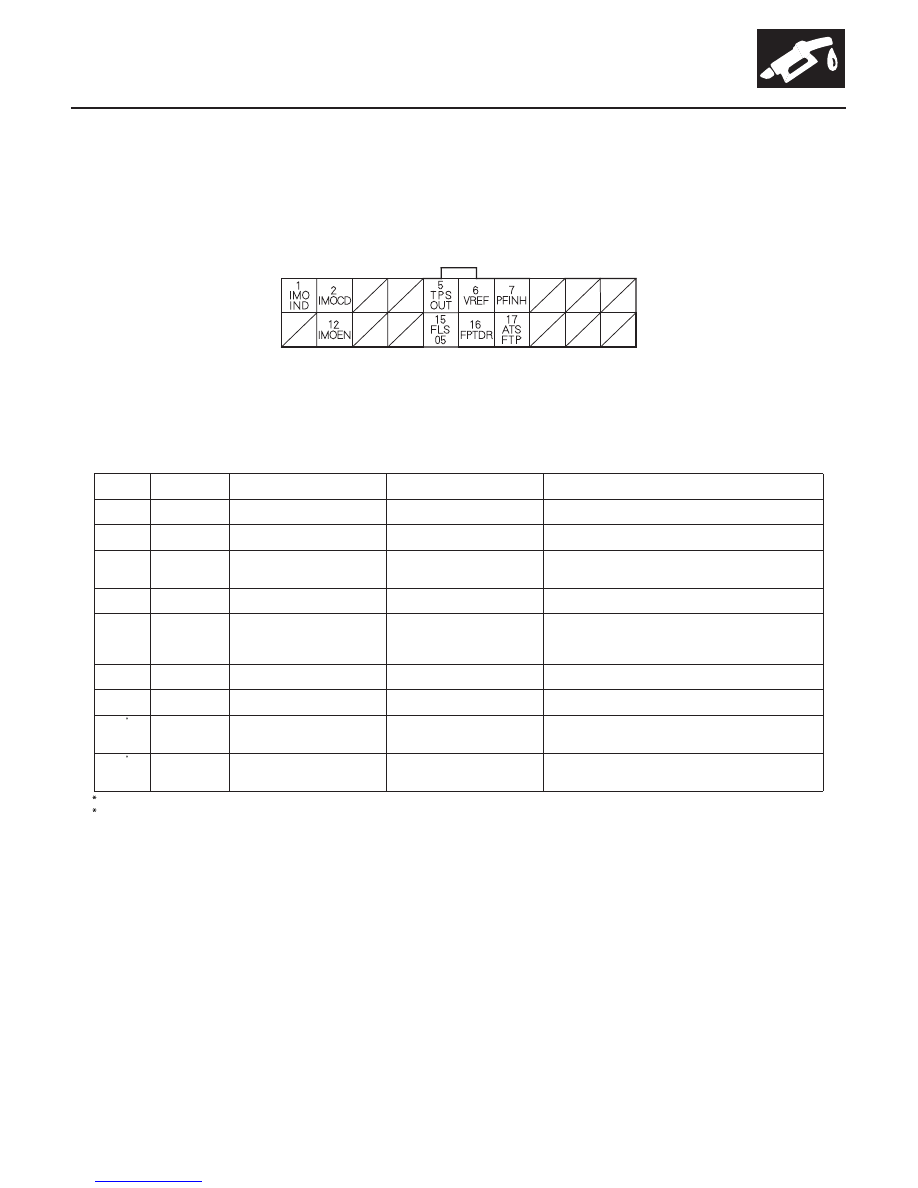

PCM Inputs and Outputs at Connector E (20P)

’02-04 Models

Terminal

number

Wire color

Terminal name

Description

Signal

11-39

NOTE: Standard battery voltage is 12 V.

1

PNK

IMOIND (IMMOBILIZER
INDICATOR)

Drives immobilizer
indicator

With immobilizer indicator ON: 0 V
With immobilizer indicator OFF: battery voltage

2

RED

IMOCD (IMMOBILIZER
CODE)

Detects immobilizer signal

5

RED/BLK

TPSOUT (THROTTLE
POSITION SENSOR
OUTPUT SIGNAL)

Sends TP sensor signal

With throttle fully open: about 4.8 V
With throttle fully closed: about 0.5 V

6

WHT/RED

VREF (REFERENCE
VOLTAGE)

Provides reference voltage
to ABS/TCS control unit

With ignition switch ON (II): about 5 V
With ignition switch OFF: 0 V

7

LT GRN/RED

PFINH (POWERTRAIN TO
FRAME INHIBITION)

Sends TCS operation
permission signal

Permission (normal): about 2.5 V
Inhibition (engine coolant temperature below
32°F (0°C)): about 5 V

12

BLU

IMOEN (IMMOBILIZER
ENABLE SIGNAL)

Sends immobilizer enable
signal

15

YEL/BLU

FLS05 (FUEL LEVEL
SENSOR)

Detects fuel gauge sending
unit signal

With ignition switch ON (II): about 0.5

2.6 V

16

PNK/BLK

FPTDR (FRAME TO
POWERTRAIN TORQUE
DOWN REQUEST)

Detects engine retard
request signal

With TCS operating: 5 V
With TCS not operating: about 2.5 V

17

LT GRN

ATSFTP (TRANSMISSION
RANGE SWITCH OUTPUT
SIGNAL)

Sends transmission range
switch signal

With engine running in P position: about 4 V

1: With ABS/TCS
2: ’03-04 models

(cont’d)

*1

*1

*2

1

1

Wire side of female terminals

03/07/29 09:18:05 61S0X050_110_0039

*1

Failure (TCS and/or PCM failure): 0 V

−

２６

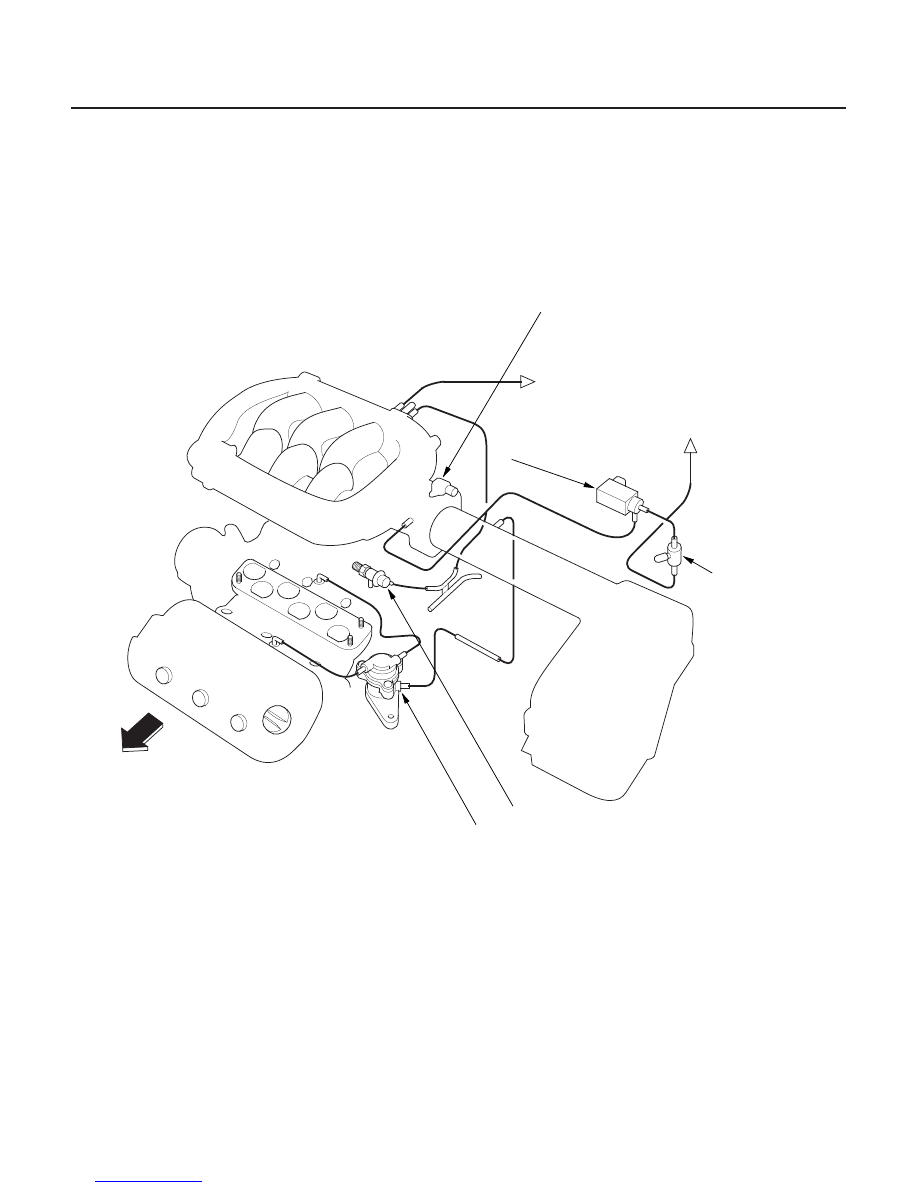

Vacuum Hose Routing

’99-01 Models

11-40

Fuel and Emissions Systems

System Descriptions (cont’d)

MANIFOLD
ABSOLUTE PRESSURE
(MAP)
SENSOR

To ENGINE
MOUNT
CONTROL
SOLENOID VALVE

To EVAPORATIVE
EMISSION (EVAP)
CONTROL
CANISTER

EVAPORATIVE EMISSION
(EVAP) CANISTER
PURGE VALVE

FUEL PRESSURE REGULATOR

FRONT OF
VEHICLE

EVAPORATIVE
EMISSION
LEAK CHECK PORT

INTAKE AIR BYPASS CONTROL THERMAL VALVE

03/07/29 09:18:06 61S0X050_110_0040

−

２７

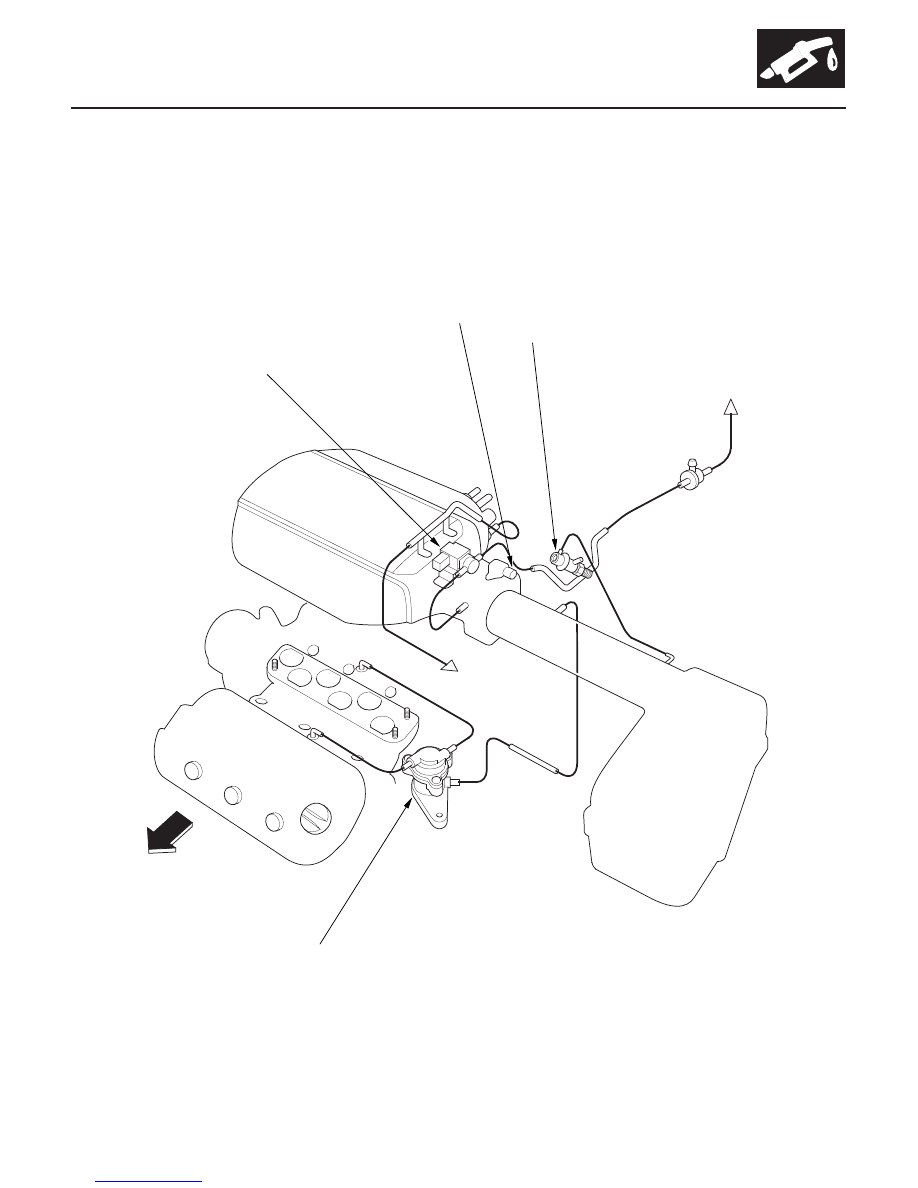

Vacuum Hose Routing

’02-04 Models

11-41

MANIFOLD
ABSOLUTE PRESSURE
(MAP) SENSOR

To ENGINE
MOUNT
CONTROL
SOLENOID VALVE

To EVAPORATIVE
EMISSION (EVAP)
CONTROL
CANISTER

EVAPORATIVE EMISSION
(EVAP) CANISTER
PURGE VALVE

FUEL PRESSURE REGULATOR

FRONT OF
VEHICLE

INTAKE AIR BYPASS CONTROL THERMAL VALVE

(cont’d)
