Engine Lubrication

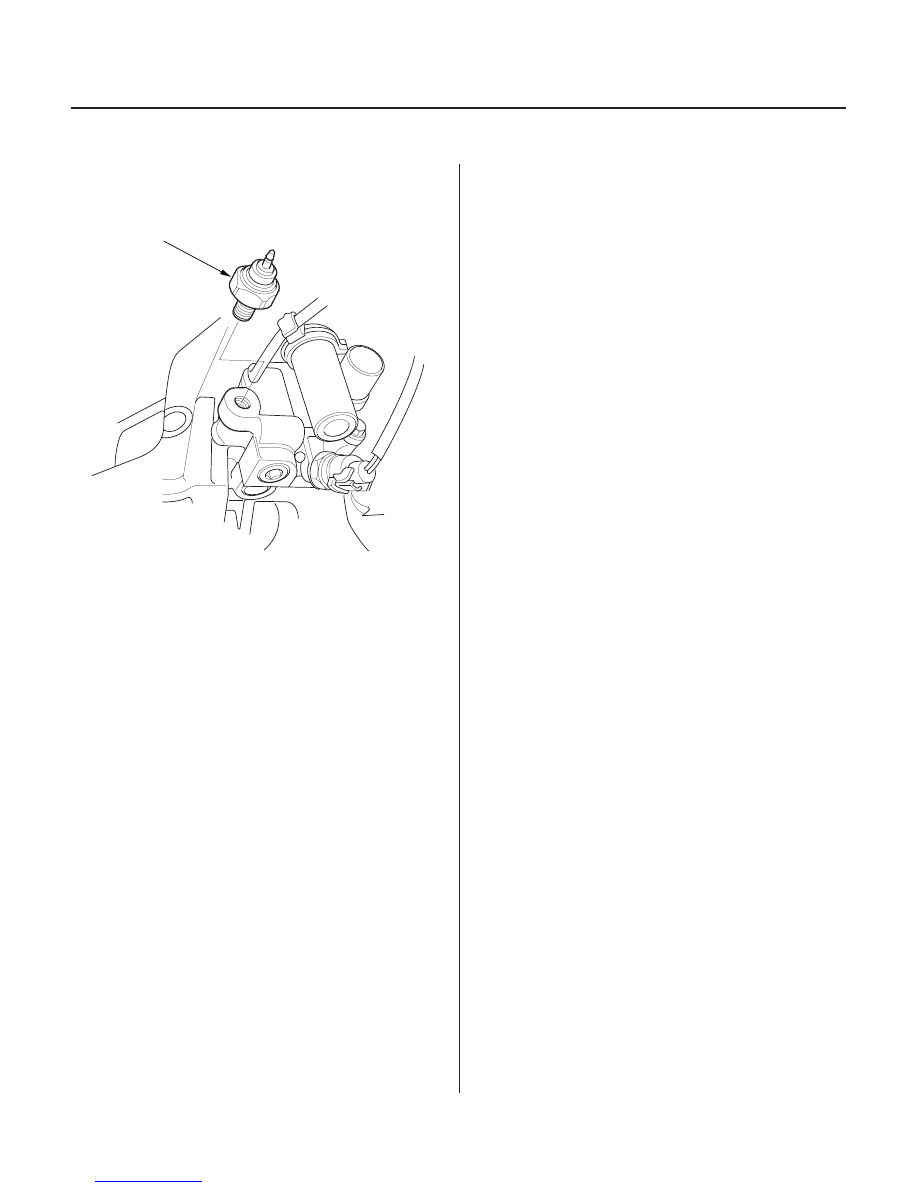

Oil Pressure Switch Replacement

18 N·m
(1.8 kgf·m, 13 lbf·ft)

1. Disconnect the oil pressure switch connector, then

remove the oil pressure switch.

2. Apply liquid gasket to the oil pressure switch, then

install the oil pressure switch.

03/07/29 09:13:49 61S0X050_080_0012

Ｓ０Ｘ４Ａ０００００００００Ｊ０９０１ＺＣＡＴ００

Engine Mechanical

Intake Manifold and Exhaust System

................

................................................................

....................

................

................................................................

....................

Intake Manifold Removal and Installation

. 9-2

Exhaust Manifold Removal and

Installation

. 9-10

Exhaust Pipe and Muffler Replacement

. 9-11

03/07/29 09:14:13 61S0X050_090_0001

０１

Ｓ０Ｘ４Ａ００Ａ２０３３６３３５００１ＫＤＡＴ００

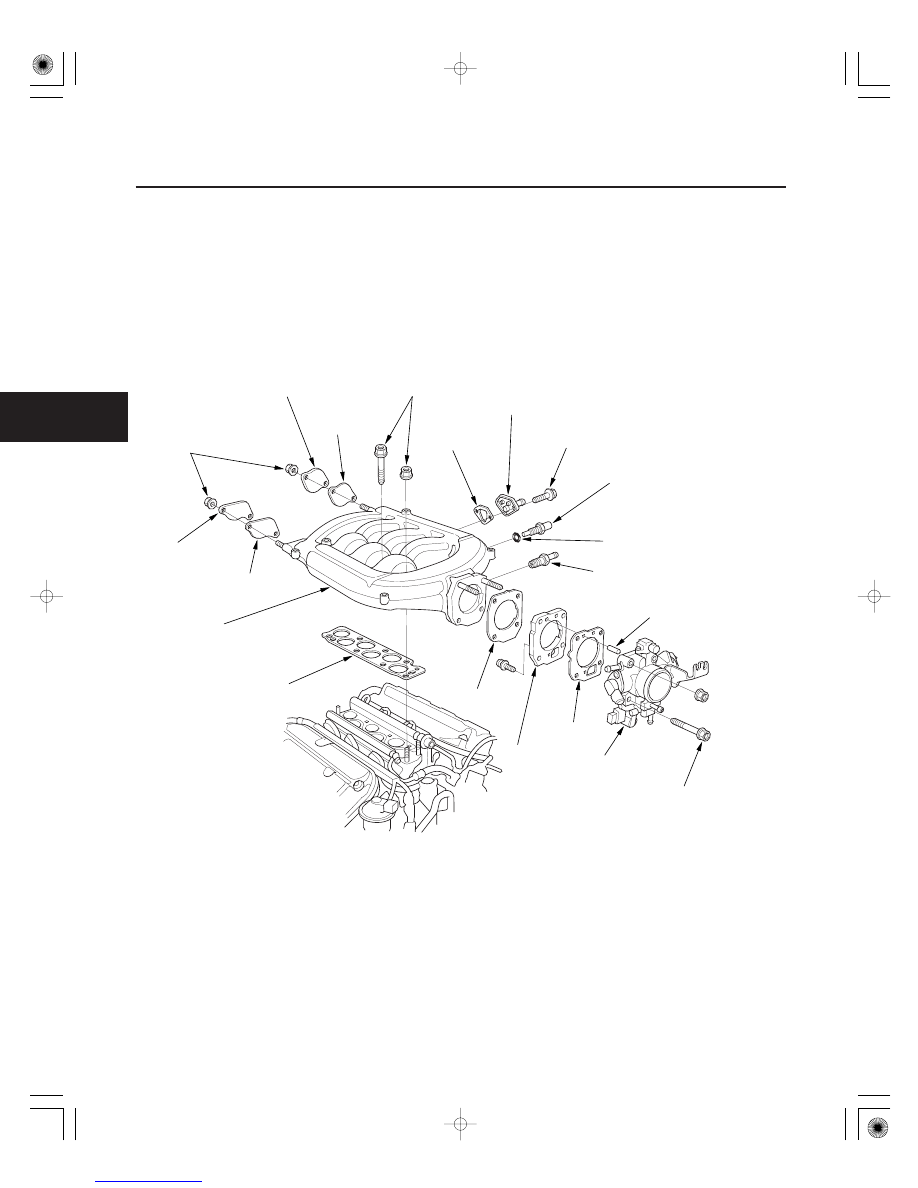

Exploded View-1999-2001 models

9-2

Intake Manifold and Exhaust System

Intake Manifold Removal and Installation

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

8 x 1.25 mm
22 N·m (2.2 kgf·m, 16 lbf·ft)

GASKET

BOOST PLATE

6 x 1.0 mm
12 N·m (1.2 kgf·m, 8.7 lbf·ft)

O-RING

12 x 1.5 mm
26 N·m (2.7 kgf·m, 20 lbf·ft)
(’99 model)

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

THROTTLE
BODY

DOWEL PIN

SPACER

INTAKE MANIFOLD

INTAKE AIR TEMPERATURE
(IAT) SENSOR
18 N·m (1.8 kgf·m, 13 lbf·ft)

GASKET

GASKET

GASKET

INTAKE MANIFOLD
END PLATE

INTAKE MANIFOLD
END PLATE

GASKET

GASKET

Replace.

Replace.

Replace if it is cracked or
if the mating surface is
damaged.

Replace.

Replace.

Replace.

Replace.

Replace.

03/07/29 09:14:13 61S0X050_090_0002

０２

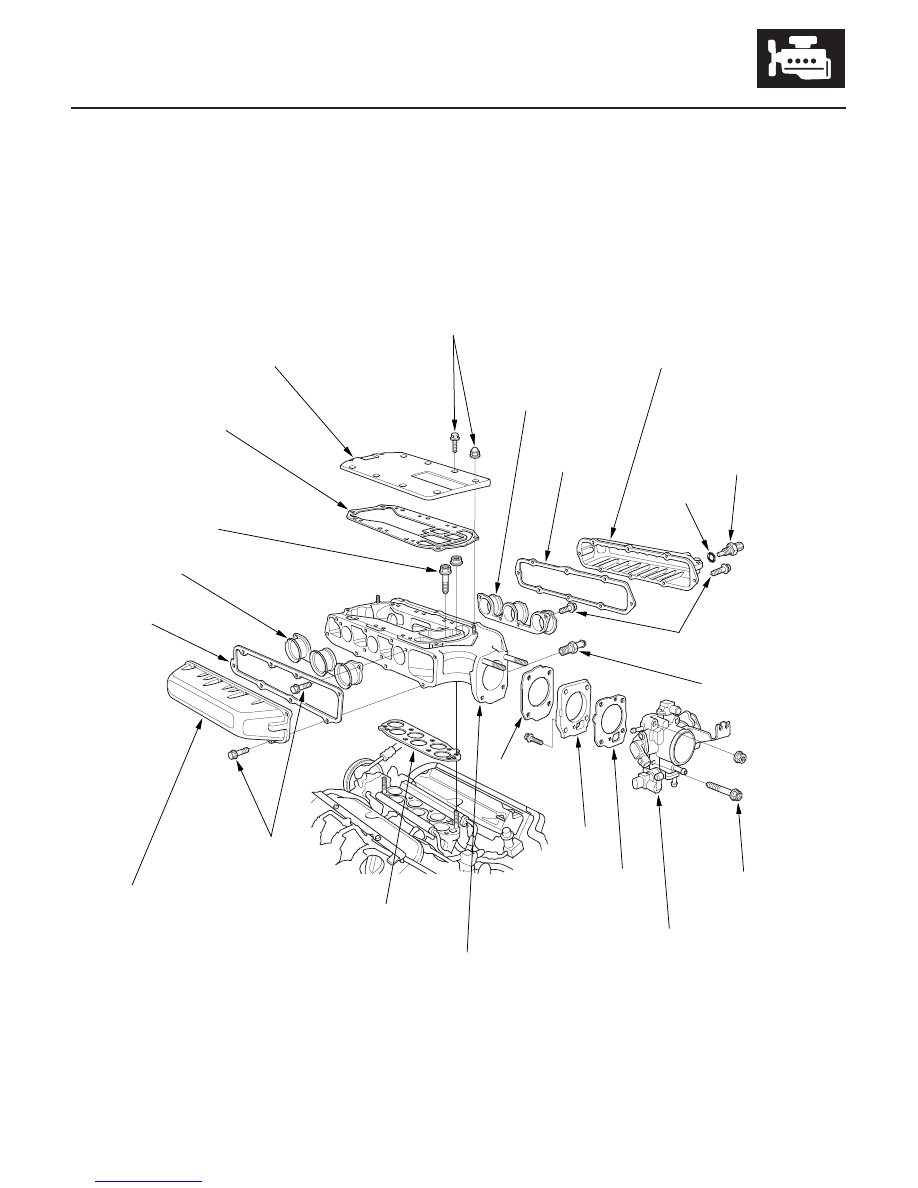

Exploded View-2002-2004 models
