2007-08 ACCESSORIES AND EQUIPMENT

Horns - Element

COMPONENT LOCATION INDEX



2007 Honda Element EX

2007-08 ACCESSORIES AND EQUIPMENT Horns - Element





2007 Honda Element EX

2007-08 ACCESSORIES AND EQUIPMENT Horns - Element

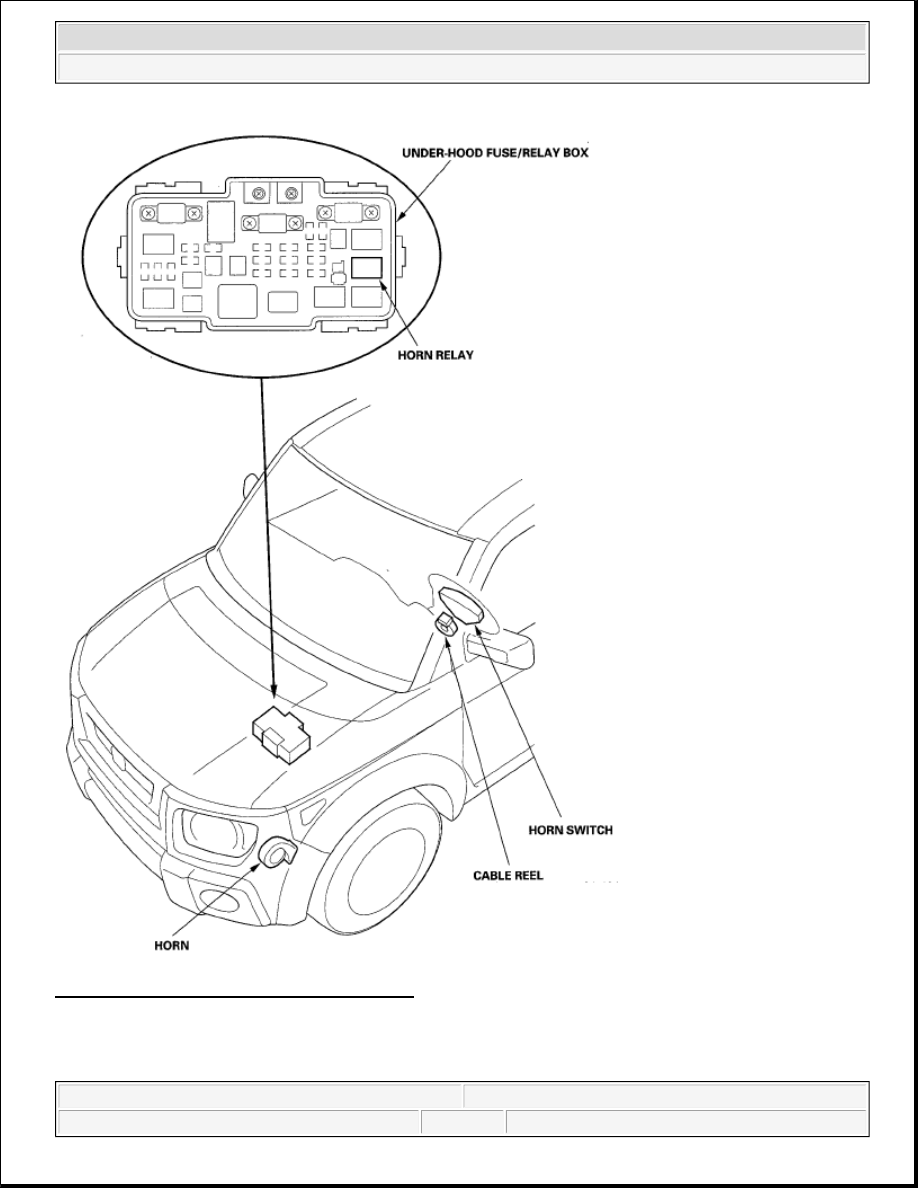

Fig. 1: Identifying Horn Components Location
Courtesy of AMERICAN HONDA MOTOR CO., INC.

CIRCUIT DIAGRAM



2007 Honda Element EX

2007-08 ACCESSORIES AND EQUIPMENT Horns - Element

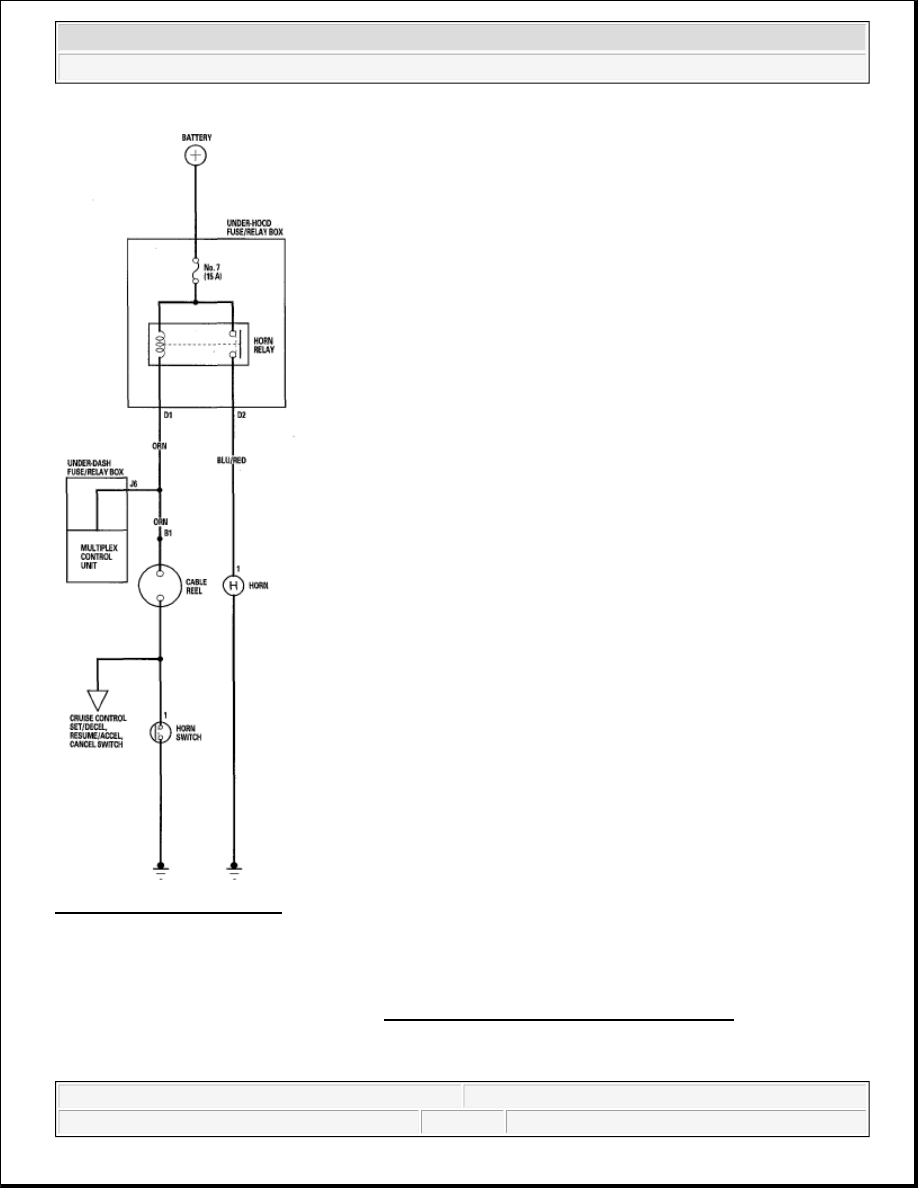

Fig. 2: Horn Circuit Diagram
Courtesy of AMERICAN HONDA MOTOR CO., INC.

HORN TEST/REPLACEMENT

1. Remove the left front inner fender (see FRONT INNER FENDER REPLACEMENT ).

2. Disconnect the 1P connector (A), and remove the horn (B).



2007 Honda Element EX

2007-08 ACCESSORIES AND EQUIPMENT Horns - Element

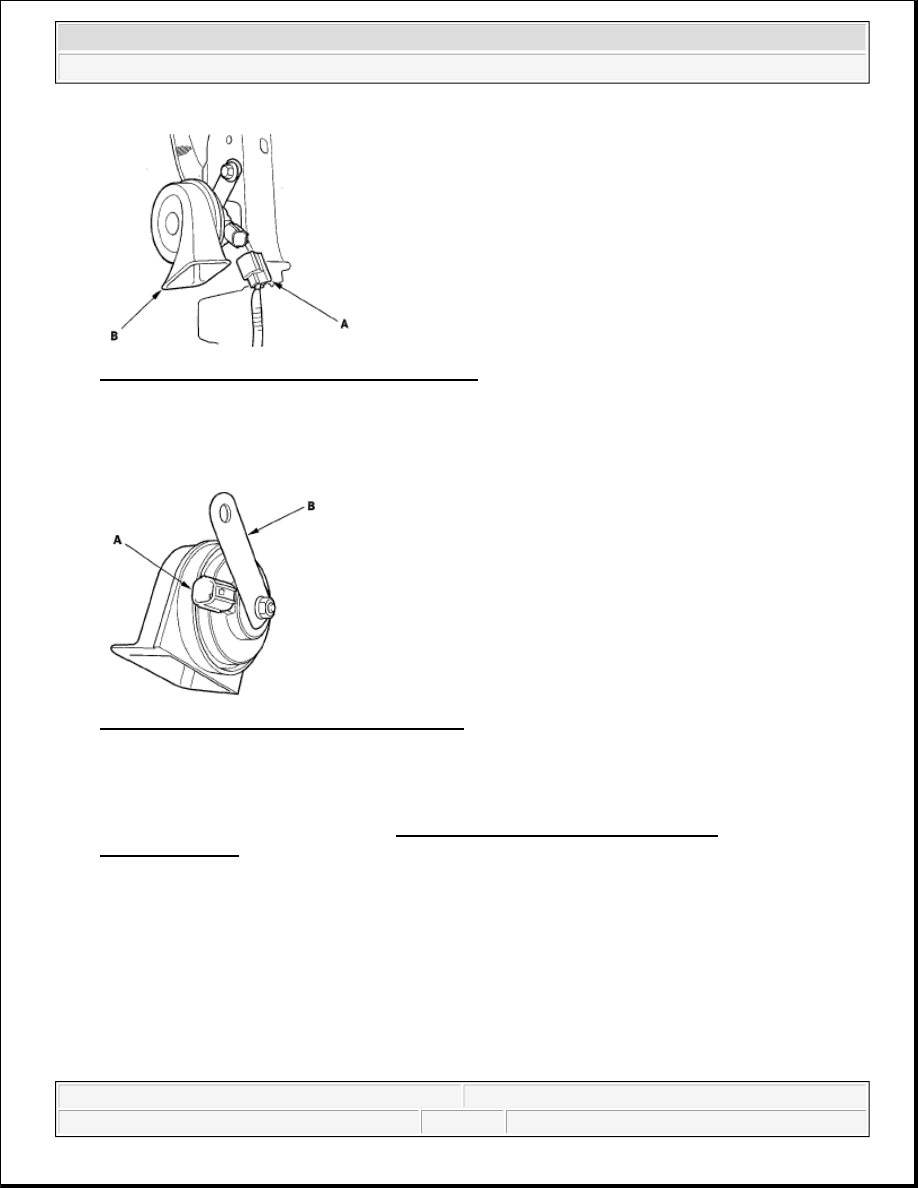

Fig. 3: Identifying Horn And Horn 1P Connector
Courtesy of AMERICAN HONDA MOTOR CO., INC.

3. Test the horn by connecting battery power to the terminal (A) and ground to the bracket (B). The horn

should sound.

Fig. 4: Identifying Horn Terminal And Bracket
Courtesy of AMERICAN HONDA MOTOR CO., INC.

HORN SWITCH TEST

1. Remove the steering column covers (see STEERING COLUMN REMOVAL AND

INSTALLATION ).

2. Disconnect the dashboard wire harness B 5P connector (A) from the cable reel (B).



2007 Honda Element EX

2007-08 ACCESSORIES AND EQUIPMENT Horns - Element
