Honda Element. Manual - part 99





Fig. 44: Identifying SRS Unit Connector B (28P) Terminals

TERMINALS DESCRIPTION CHART (SRS UNIT CONNECTOR B (28P))

SRS UNIT INPUTS AND OUTPUTS AT CONNECTOR C (28P)

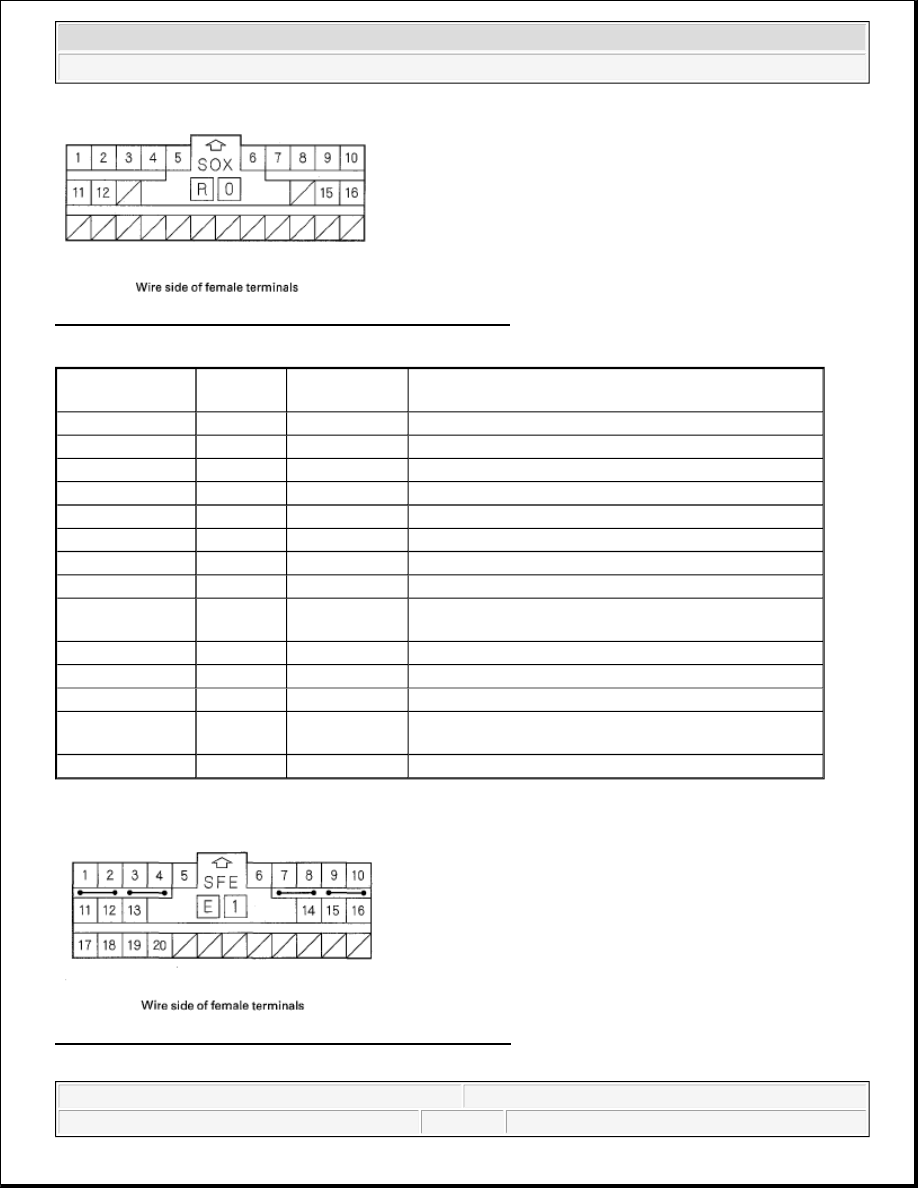

Fig. 45: Identifying SRS Unit Connector C (28P) Terminals

TERMINALS DESCRIPTION CHART (SRS UNIT CONNECTOR C (28P))

Terminal

Number

Wire

Color

Terminal

Name

Description

1

RED/BLU

LRP+

Power source for driver's seat belt tensioner

2

RED/WHT

LRP-

Ground for driver's seat belt tensioner

3

RED/BLK

RRP+

Power source for front passenger's seat belt tensioner

4

RED/YEL

RRP-

Ground for front passenger's seat belt tensioner

5

GRN/WHT

SS-

Ground for driver's seat position sensor

6

BLU/RED

SS+

Power source for driver's seat position sensor

7

GRN/BLK

LBP+

Power source for driver's seat belt buckle tensioner

8

GRN/YEL

LBP-

Ground for driver's seat belt buckle tensioner

9

GRN

RBP+

Power source for front passenger's seat belt buckle
tensioner

10

GRN/RED

RBP-

Ground for front passenger's seat belt buckle tensioner

11

BLU/RED

LBSC

Driver's seat belt buckle switch un-buckled signal

12

LT GRN

LBSO

Driver's seat belt buckle switch buckled signal

15

BLU

RBSC

Front passenger's seat belt buckle switch un-buckled
signal

16

ORN

RBSO

Front passenger's seat belt buckle switch buckled signal



2007 Honda Element EX

2007-08 RESTRAINTS SRS (Supplemental Restraint System) - Element



CIRCUIT DIAGRAM

Terminal

Number

Wire Color

Terminal

Name

Description

1

WHT/GRN

LSA+

Power source for driver's side airbag inflator

2

WHT/RED

LSA-

Ground for driver's side airbag inflator

3

WHT/BLK

RSA+

Power source for front passenger's side airbag
inflator

4

WHT/BLU

RSA-

Ground for front passenger's side airbag inflator

5

BLU/WHT

SSS+

Power source for rear safing sensor

6

BLU/YEL

SSS-

Ground for rear safing sensor

7

BLU/BLK

LCA+

Power source for left side curtain airbag inflator

8

BLU

LCA-

Ground for left side curtain airbag inflator

9

RED/YEL

RCA+

Power source for right side curtain airbag inflator

10

RED

RCA-

Ground for right side curtain airbag inflator

11

PNK/BLU

LBSI+

Power source for left side impact sensor (first)

12

GRY/RED

LBSI-

Ground for left side impact sensor (first)

13

RED/YEL

RRS+

Power source for roll rate sensor

14

BLU/BLK

RRS-

Ground for roll rate sensor

15

BRIM/YEL

RBSI+

Power source for right side impact sensor (first)

16

LT

GRN/RED

RBSI-

Ground for right side impact sensor (first)

17

GRN/BLK

LCSI+

Power source for left side impact sensor (second)

18

ORN

LCSI-

Ground for left side impact sensor (second)

19

YEL/BLK

RCSI+

Power source for right side impact sensor (second)

20

YEL

RCSI-

Ground for right side impact sensor (second)



2007 Honda Element EX

2007-08 RESTRAINTS SRS (Supplemental Restraint System) - Element

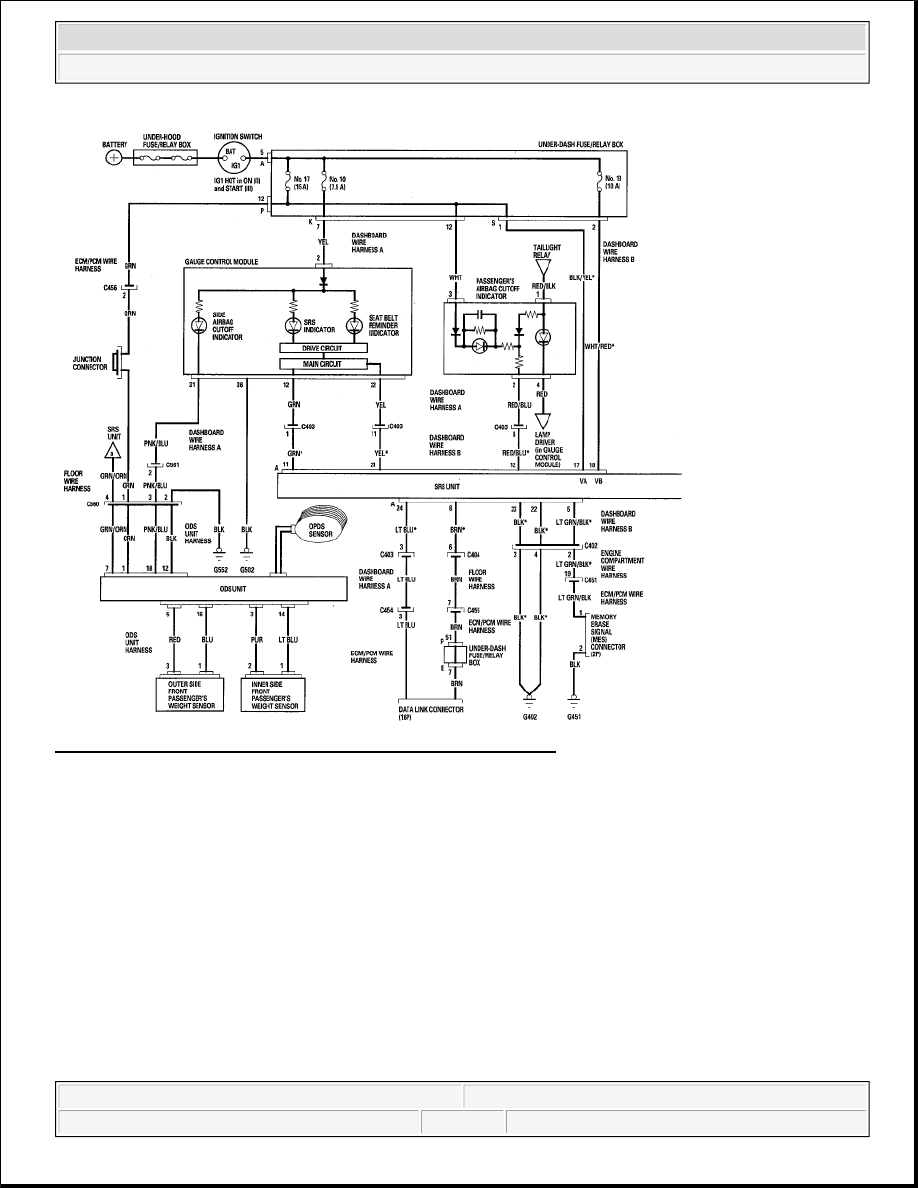

Fig. 46: Supplemental Restraint System Circuit Diagram (1 Of 4)



2007 Honda Element EX

2007-08 RESTRAINTS SRS (Supplemental Restraint System) - Element

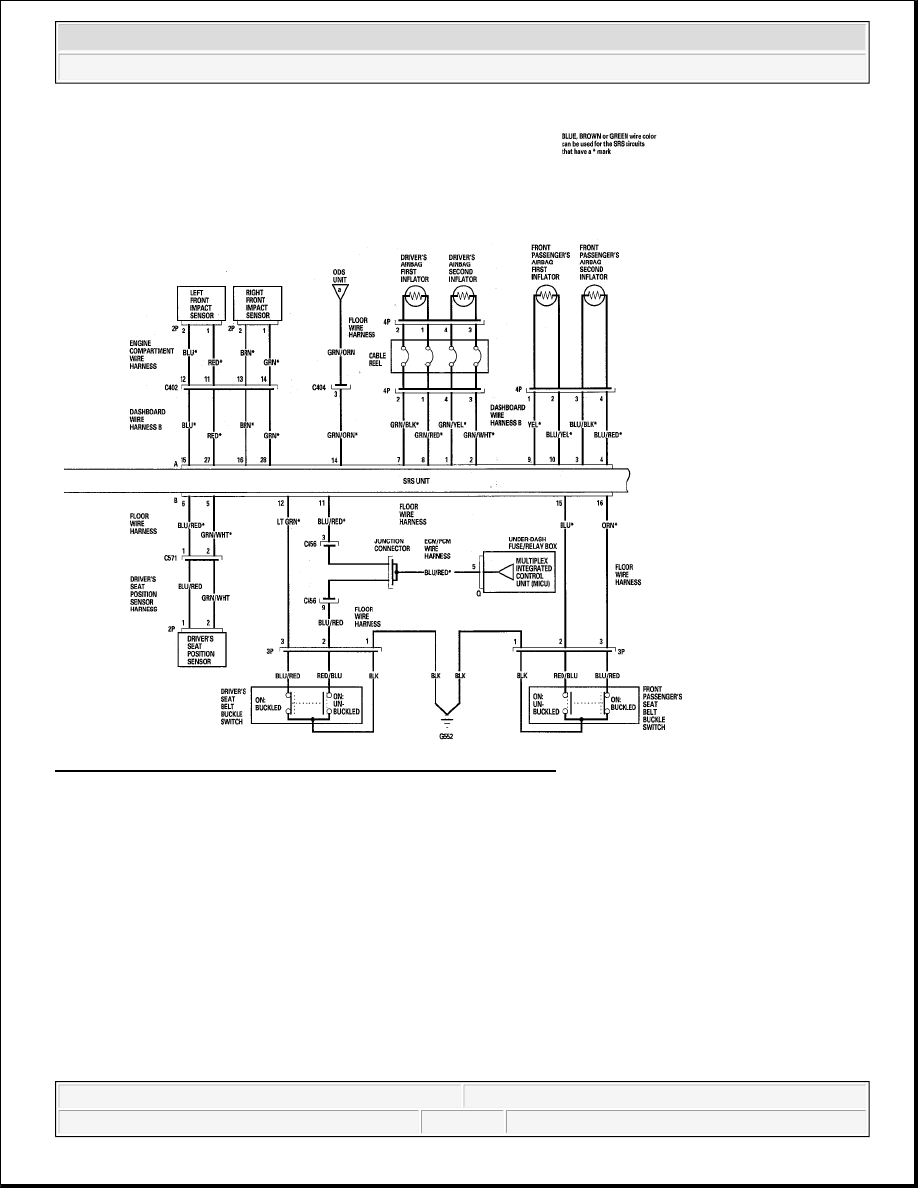

Fig. 47: Supplemental Restraint System Circuit Diagram (2 Of 4)



2007 Honda Element EX

2007-08 RESTRAINTS SRS (Supplemental Restraint System) - Element
