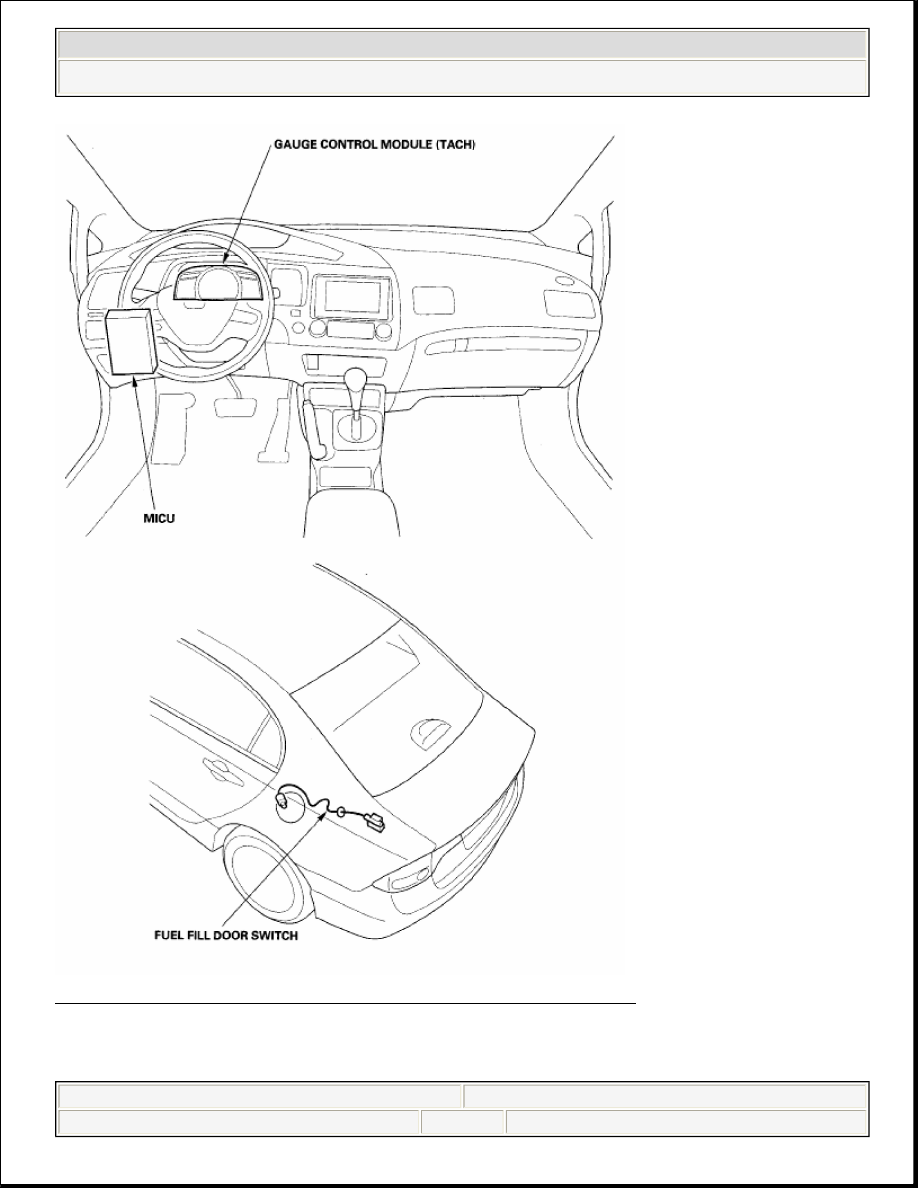

Fig. 1: Identifying Body Electrical Components Location

CIRCUIT DIAGRAM



2008 Honda Civic EX

2006-08 ACCESSORIES AND EQUIPMENT Reminder Systems - Civic GX

































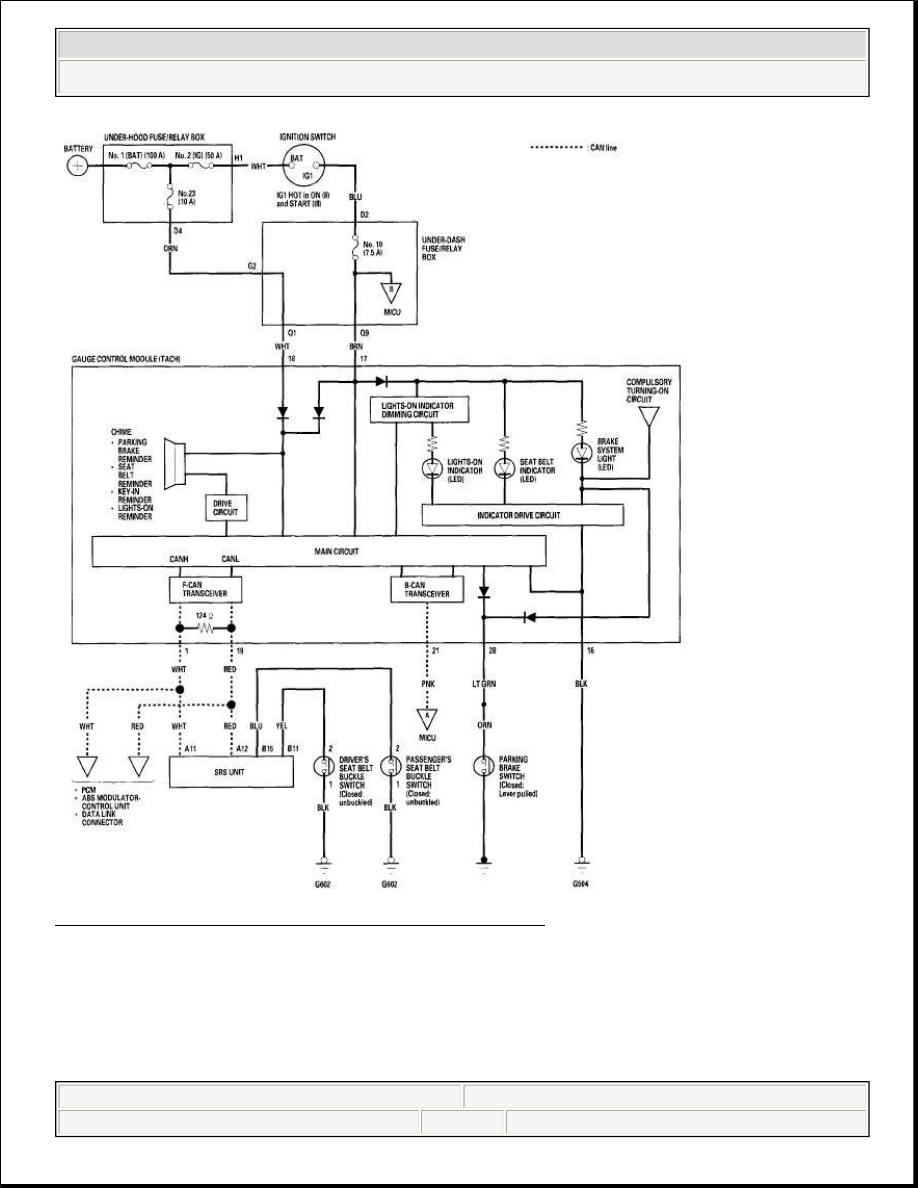

Fig. 2: Body Electrical Circuit Diagram (1 Of 2)



2008 Honda Civic EX

2006-08 ACCESSORIES AND EQUIPMENT Reminder Systems - Civic GX

































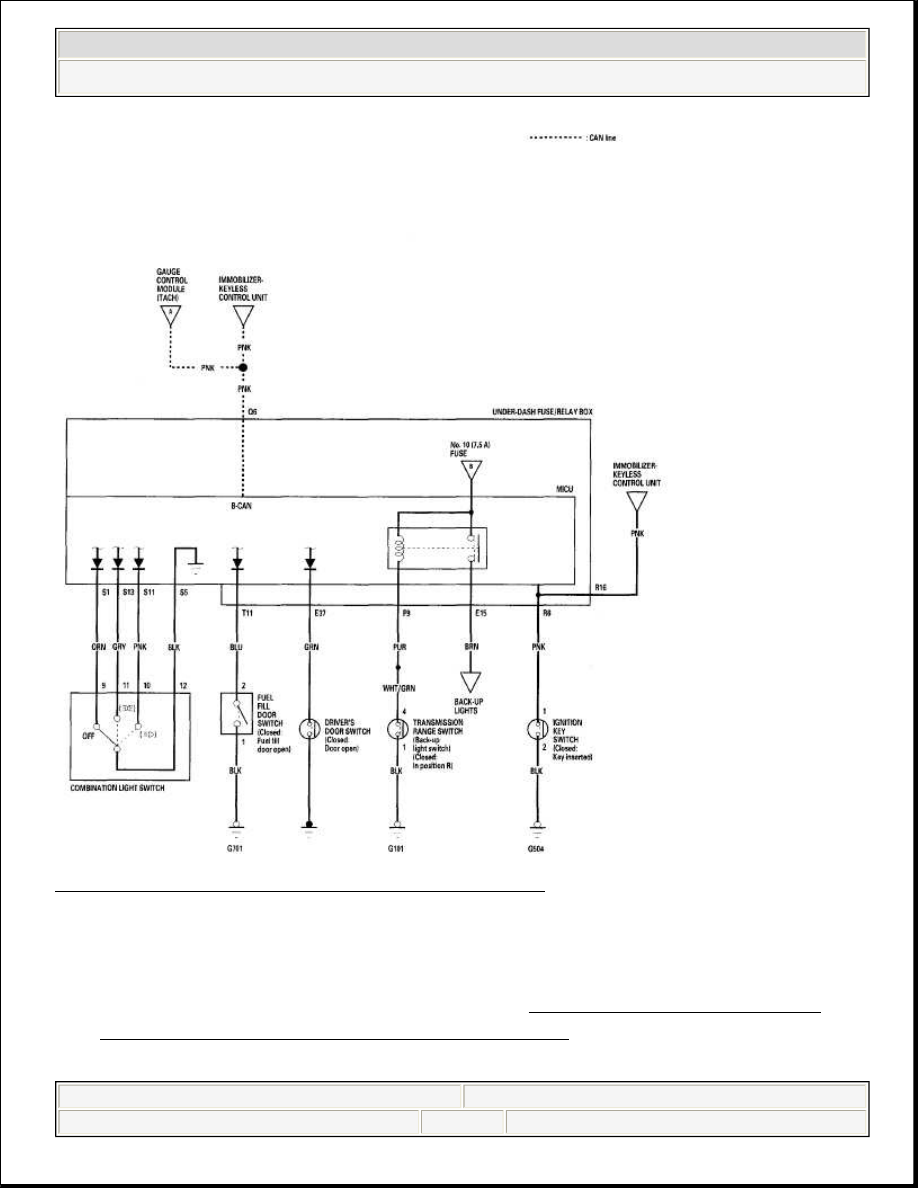

Fig. 3: Body Electrical Circuit Diagram (2 Of 2)

MICU INPUT TEST

1. Before troubleshooting the multiplex control system, troubleshoot the B-CAN

System Diagnosis Test Mode A, refer to the TROUBLESHOOTING - B-
CAN SYSTEM DIAGNOSIS TEST MODE A .

2. Check the No. 10 (7.5 A) fuse in the under-dash fuse/relay box. If the fuse is



2008 Honda Civic EX

2006-08 ACCESSORIES AND EQUIPMENT Reminder Systems - Civic GX

































blown, replace it and go to step 3.

3. Disconnect the driver's under-dash fuse/relay box connectors E, F, R, S, and T.

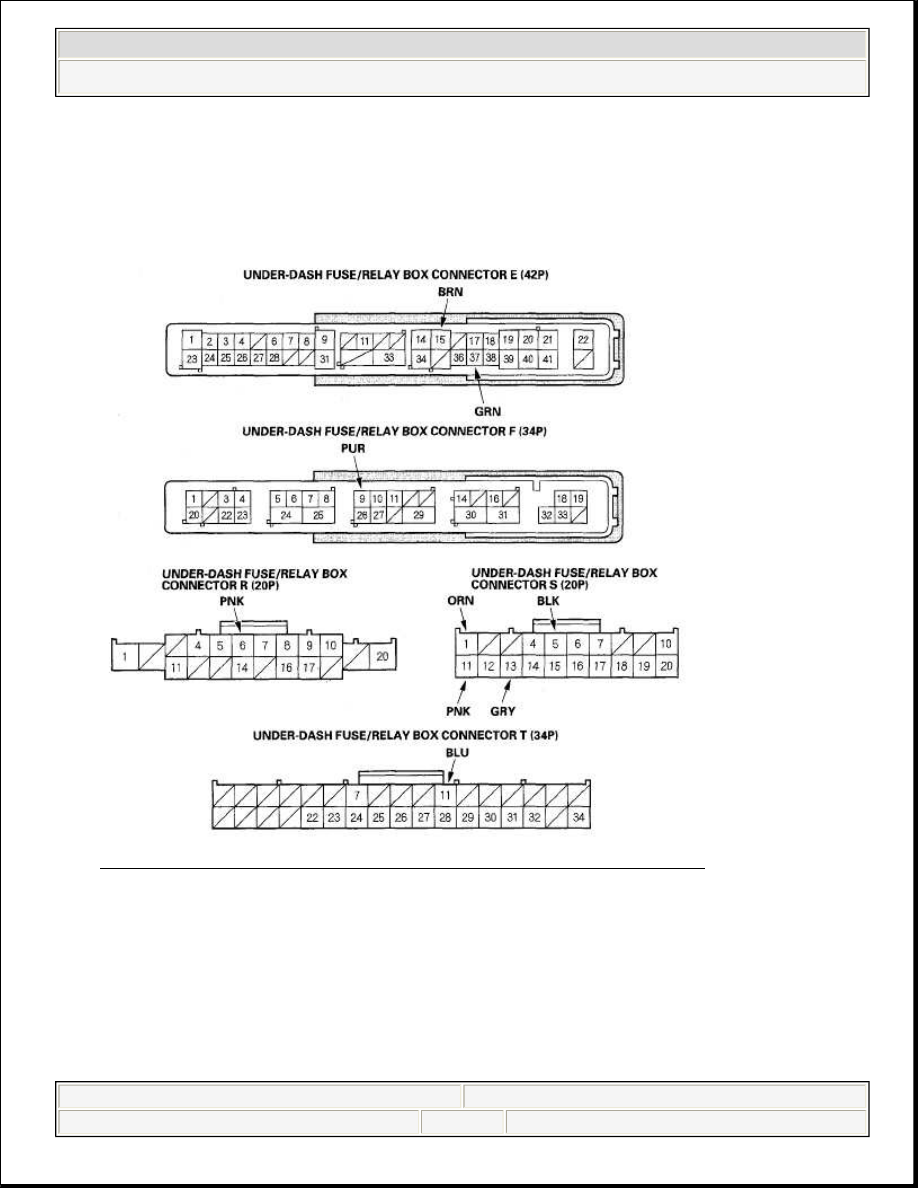

Fig. 4: Identifying Under-Dash Fuse/Relay Box Connectors

4. Inspect the connector and socket terminals to be sure they are all making good

contact.

If the terminals are bent, loose or corroded, repair them as necessary and
recheck the system.

If the terminals look OK, go to step 5.

5. With the connectors still disconnected, make the input test at the connector.

NOTE:

All connector views are wire side of female terminals.
