2006-2008 ELECTRICAL

Relay and Control Unit Locations - Civic Hybrid

ENGINE COMPARTMENT



2008 Honda Civic GX

2006-2008 ELECTRICAL Relay and Control Unit Locations - Civic Hybrid





2008 Honda Civic GX

2006-2008 ELECTRICAL Relay and Control Unit Locations - Civic Hybrid

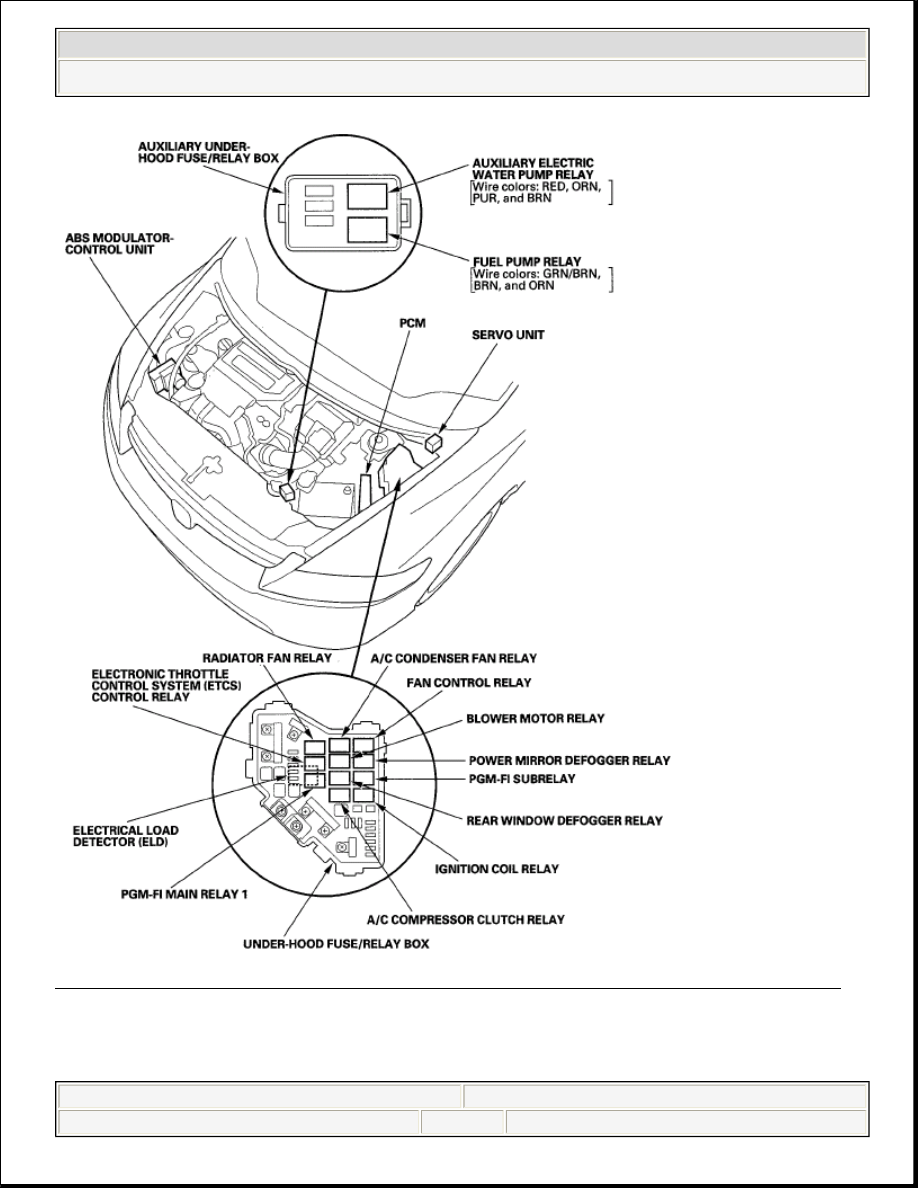

Fig. 1: Identifying Relay And Control Unit Locations - Engine Compartment
Courtesy of AMERICAN HONDA MOTOR CO., INC.

DASHBOARD



2008 Honda Civic GX

2006-2008 ELECTRICAL Relay and Control Unit Locations - Civic Hybrid

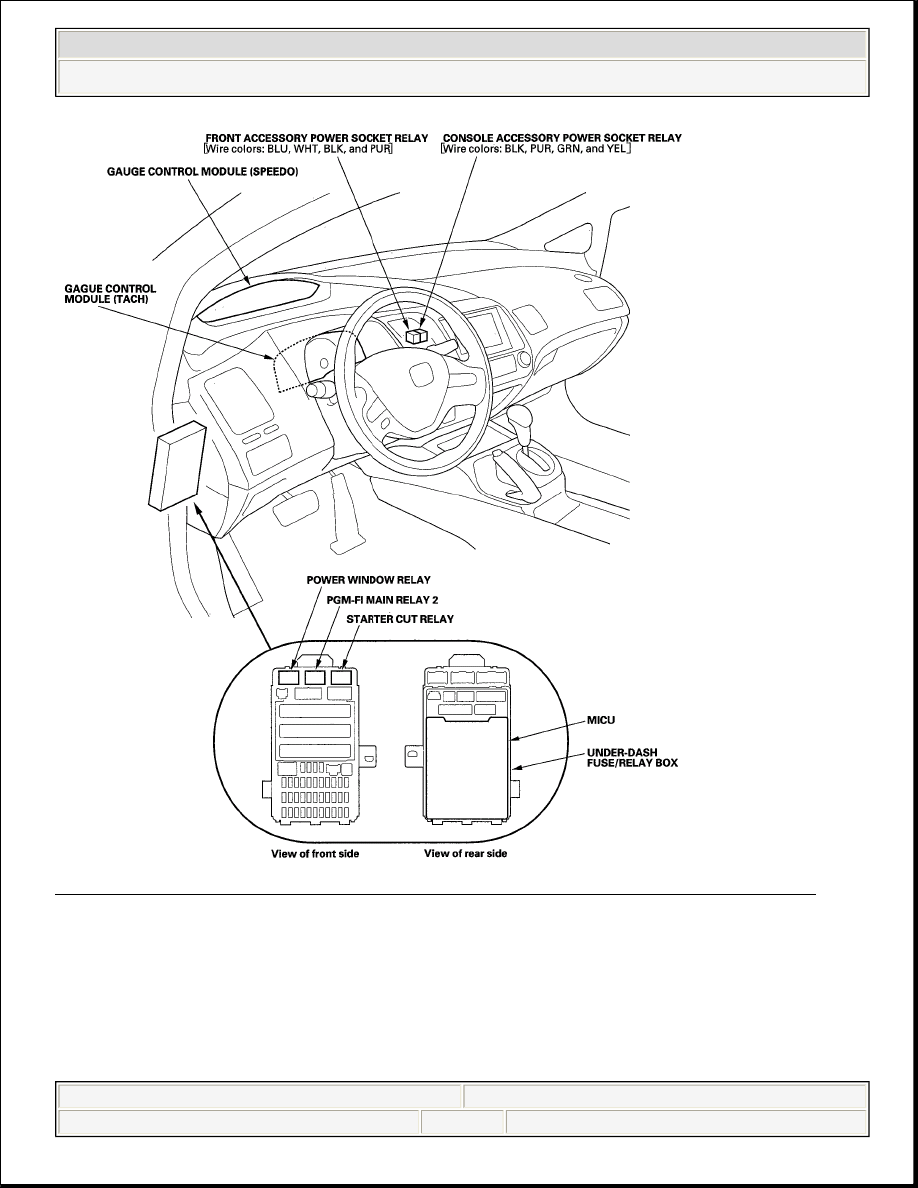

Fig. 2: Identifying Relay And Control Unit Locations - Dashboard (1 Of 2)
Courtesy of AMERICAN HONDA MOTOR CO., INC.



2008 Honda Civic GX

2006-2008 ELECTRICAL Relay and Control Unit Locations - Civic Hybrid

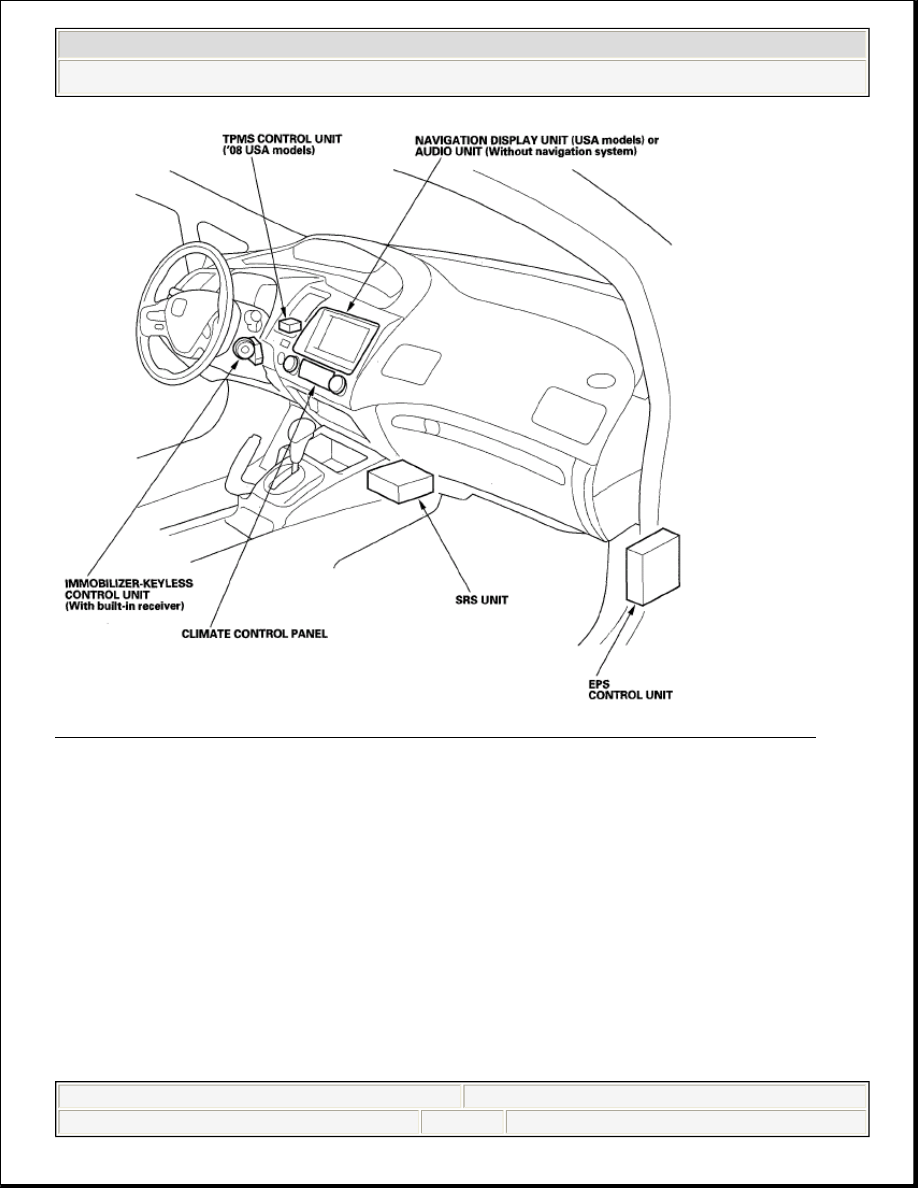

Fig. 3: Identifying Relay And Control Unit Locations - Dashboard (2 Of 2)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

REAR



2008 Honda Civic GX

2006-2008 ELECTRICAL Relay and Control Unit Locations - Civic Hybrid
