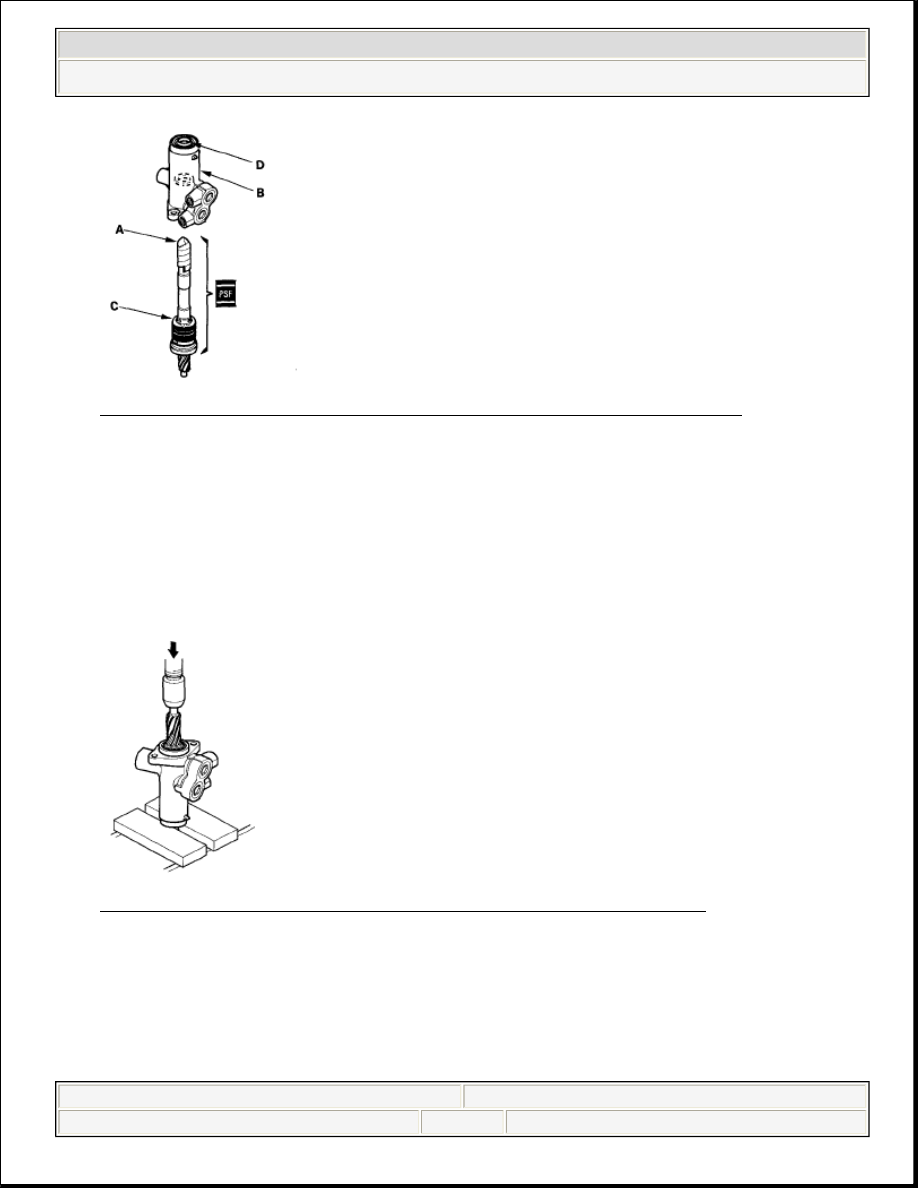

Fig. 94: Identifying Area Applying Vinyl Tape To Pinion Shaft

48. Insert the pinion shaft into the valve housing (B). Be careful not to damage the

valve seal rings (C) and valve oil seal sealing lip (D).

49. Remove the vinyl tape from the pinion shaft, then remove any residue from the

tape adhesive.

50. Press the pinion shaft/sleeve into the valve housing with a hydraulic press.

Check that the pinion shaft/sleeve turns smoothly by hand after installing it.

Fig. 95: Identifying Pinion Shaft/Sleeve Into Valve Housing

51. Coat the piston seal ring guide with power steering fluid, then slide it onto the

rack, big end first.

52. Position the new O-ring (A) and new piston seal ring (B) on the piston seal ring

guide, then slide them down toward the big end of the tool.



2008 Honda Civic EX

2006-08 STEERING Hydraulic Power Steering Components - Civic (All Except Hybrid)



































Note these items during reassembly:

Do not over expand the resin seal rings. Install the resin seal rings with
care so as not to damage them. After installation, make sure you contract
the seal ring using the sizing tool.

Replace piston's O-ring and seal ring as a set.

Fig. 96: Identifying O-Ring And Piston Seal Ring

53. Pull the O-ring off into the piston groove, then pull the piston seal ring off into

the piston groove on top of the O-ring.

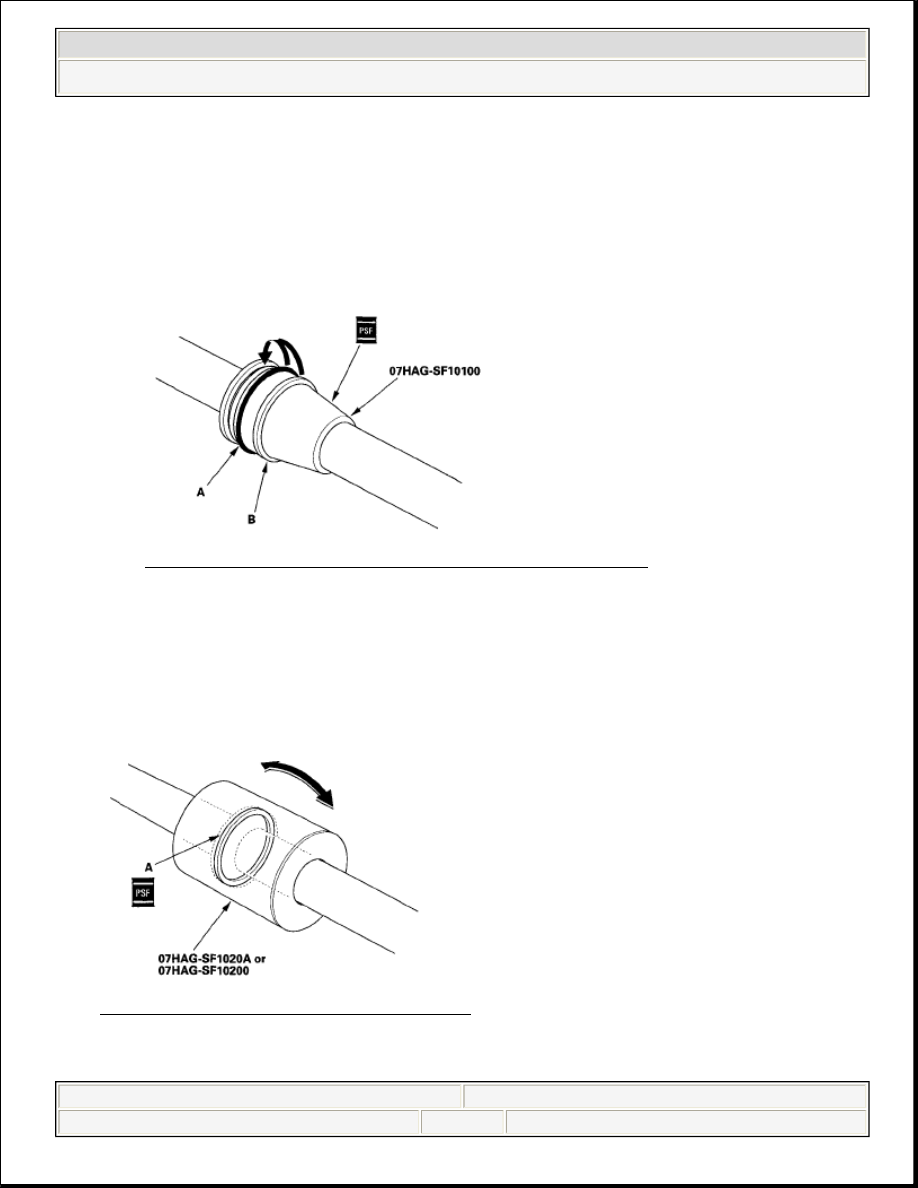

54. Coat the piston seal ring (A) and the inside of the piston seal ring sizing tool

with power steering fluid, then carefully slide the tool onto the rack and over
the piston seal ring.

Fig. 97: Identifying Piston Seal Ring

55. Move the sizing tool back and forth several times to make the piston seal ring



2008 Honda Civic EX

2006-08 STEERING Hydraulic Power Steering Components - Civic (All Except Hybrid)



































fit snugly in the piston.

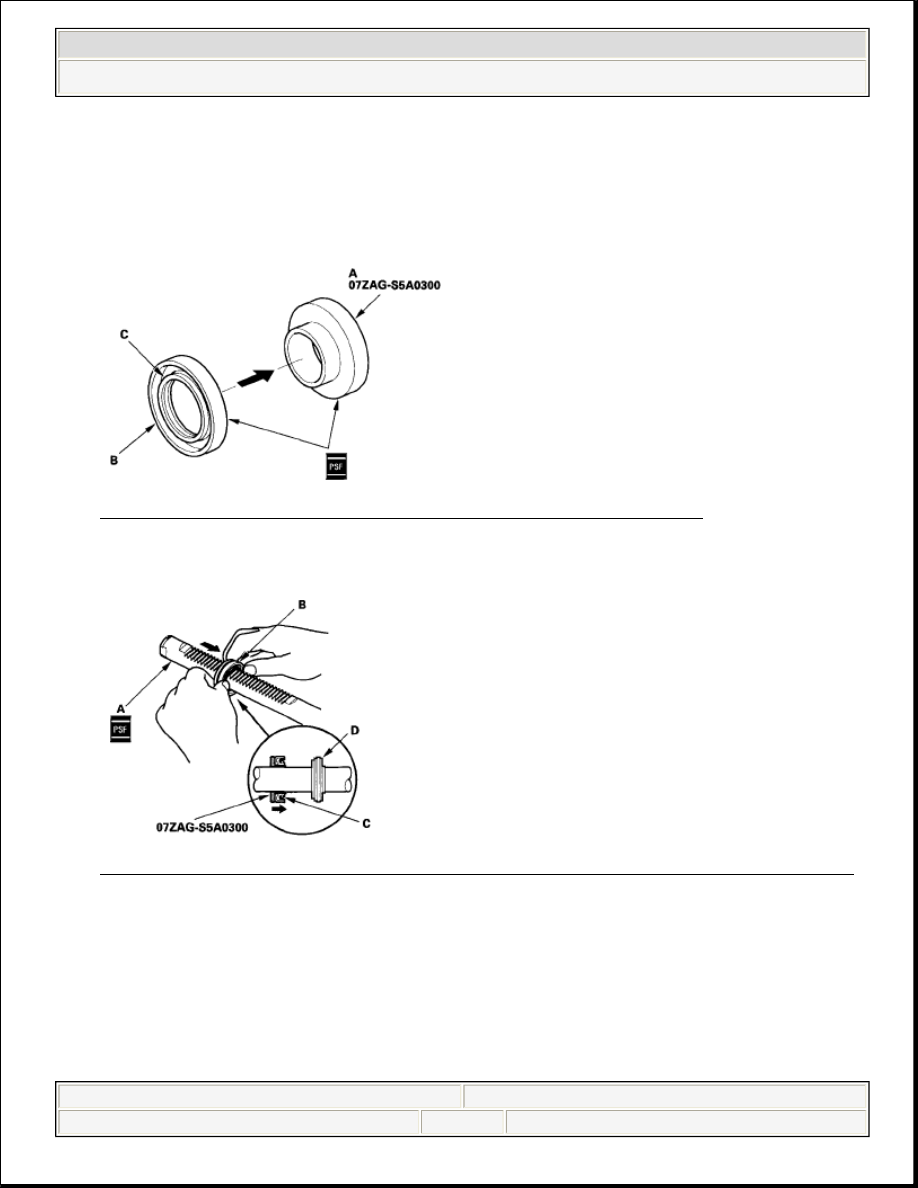

56. Coat the sliding surface of the cylinder end seal slider (A) and new cylinder

end seal (B) with power steering fluid. Place the seal on the seal slider with its
grooved side (C) facing opposite the seal slider.

Fig. 98: Identifying Seal On Seal Slider With Grooved Side

57. Coat the surface of the steering rack (A) with power steering fluid.

Fig. 99: Identifying Cylinder Seal Onto Steering Rack With Grooved Side

58. Install the cylinder end seal (B) onto the steering rack with its grooved side (C)

toward the piston (D).

59. Separate the cylinder end seal from the cylinder end seal slider, then remove

the seal slider.

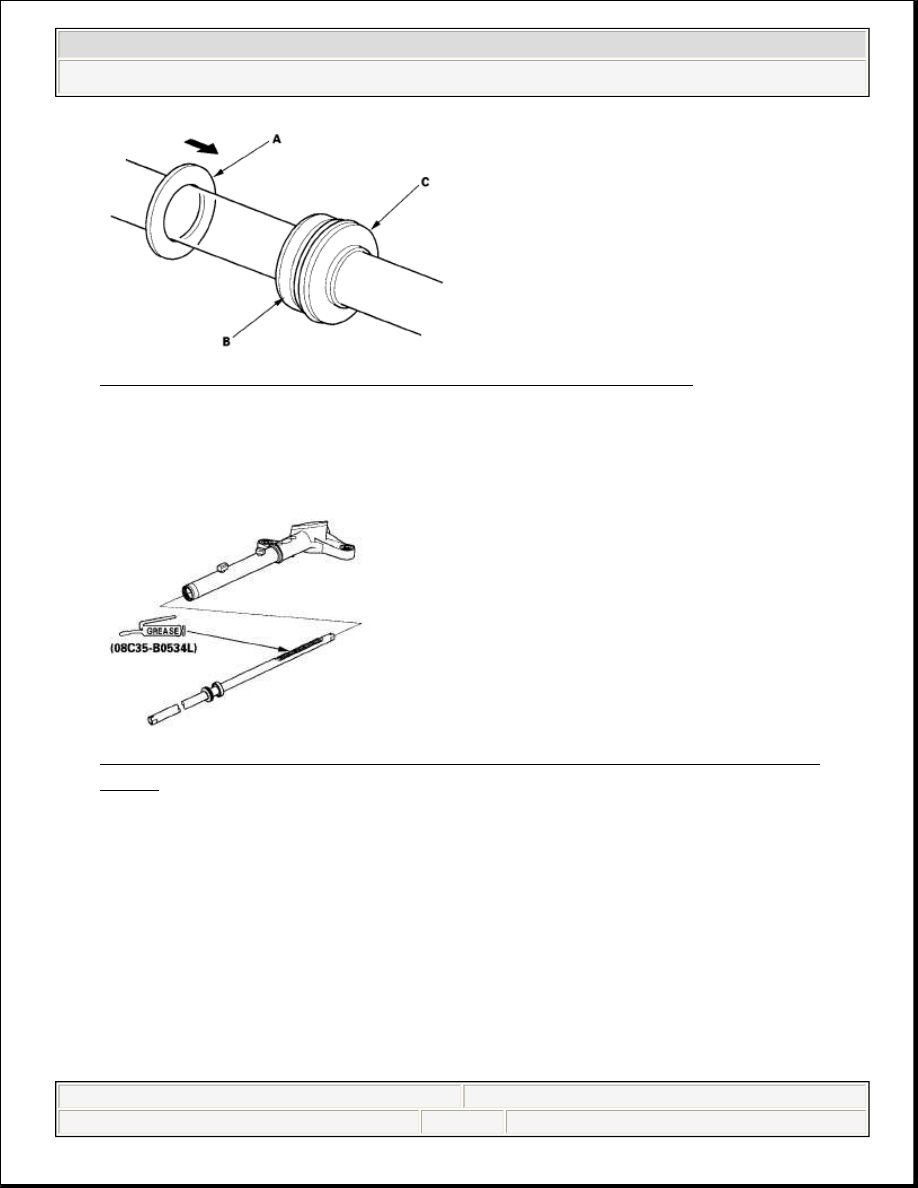

60. Install the new backup ring (A) on the steering rack, then place the backup ring

and cylinder end seal (B) against the piston (C).



2008 Honda Civic EX

2006-08 STEERING Hydraulic Power Steering Components - Civic (All Except Hybrid)



































Fig. 100: Identifying Backup Ring And Cylinder End Seal

61. Apply steering grease to the steering rack teeth, then insert the steering rack

into the gearbox housing. Be careful not to damage the inner surface of the
cylinder wall with the rack edges.

Fig. 101: Identifying Area Applying Steering Grease To Steering Rack
Teeth

62. Insert an appropriate size deep socket wrench (A) onto the steering rack as

shown.
