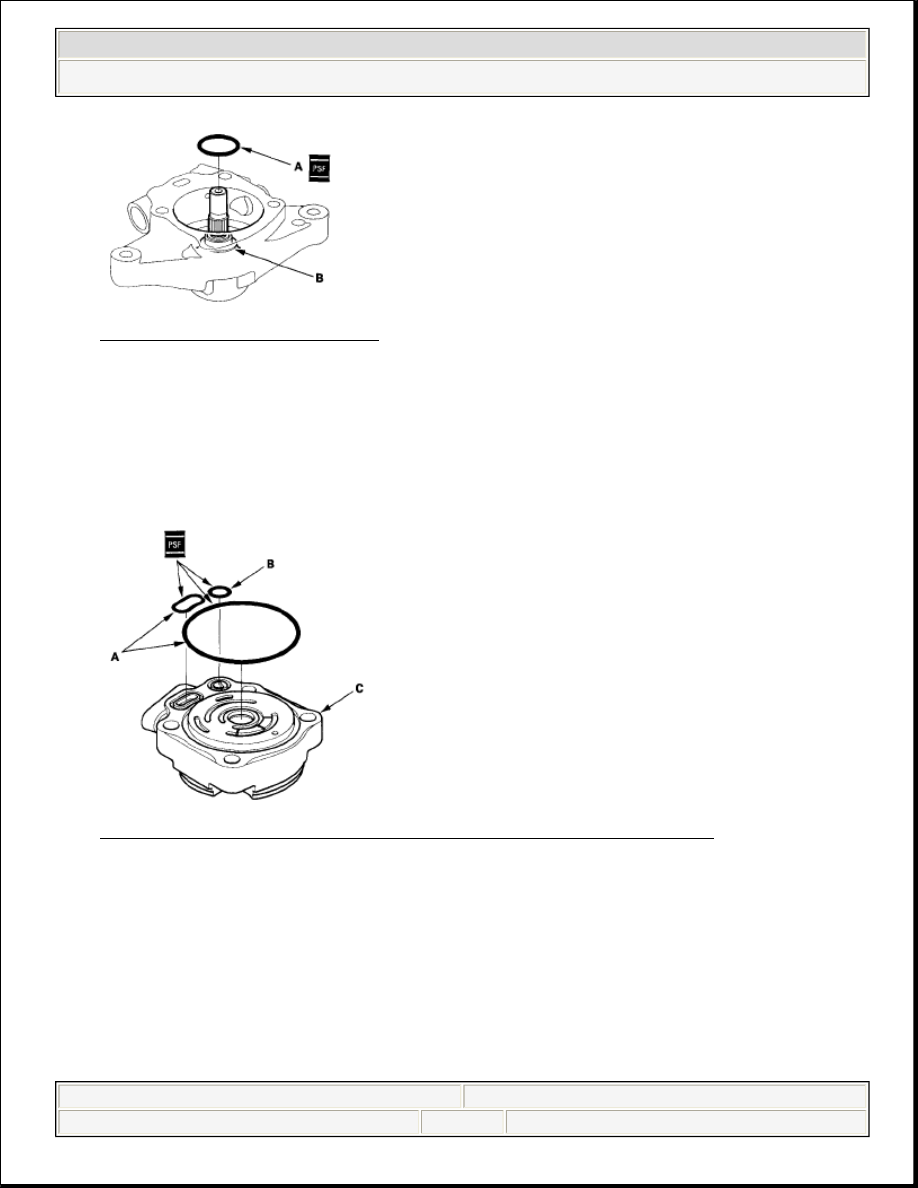

Fig. 27: Identifying O-Ring

24. Coat the new cover seals (A) and new 13.0 mm O-ring (B) with power steering

fluid, then position them into the grooves on the cover (C).

Fig. 28: Identifying O-Ring Position Into Grooves On Cover

25. Install the outer case (A) by aligning the slot (B) inside the outer case with the

cover roll pin hole (C). Be sure that the tapered side (D) of outer case is facing
up.

NOTE:

Be careful not to install the inlet joint O-ring because
they are same size.



2008 Honda Civic EX

2006-08 STEERING Hydraulic Power Steering Components - Civic (All Except Hybrid)



































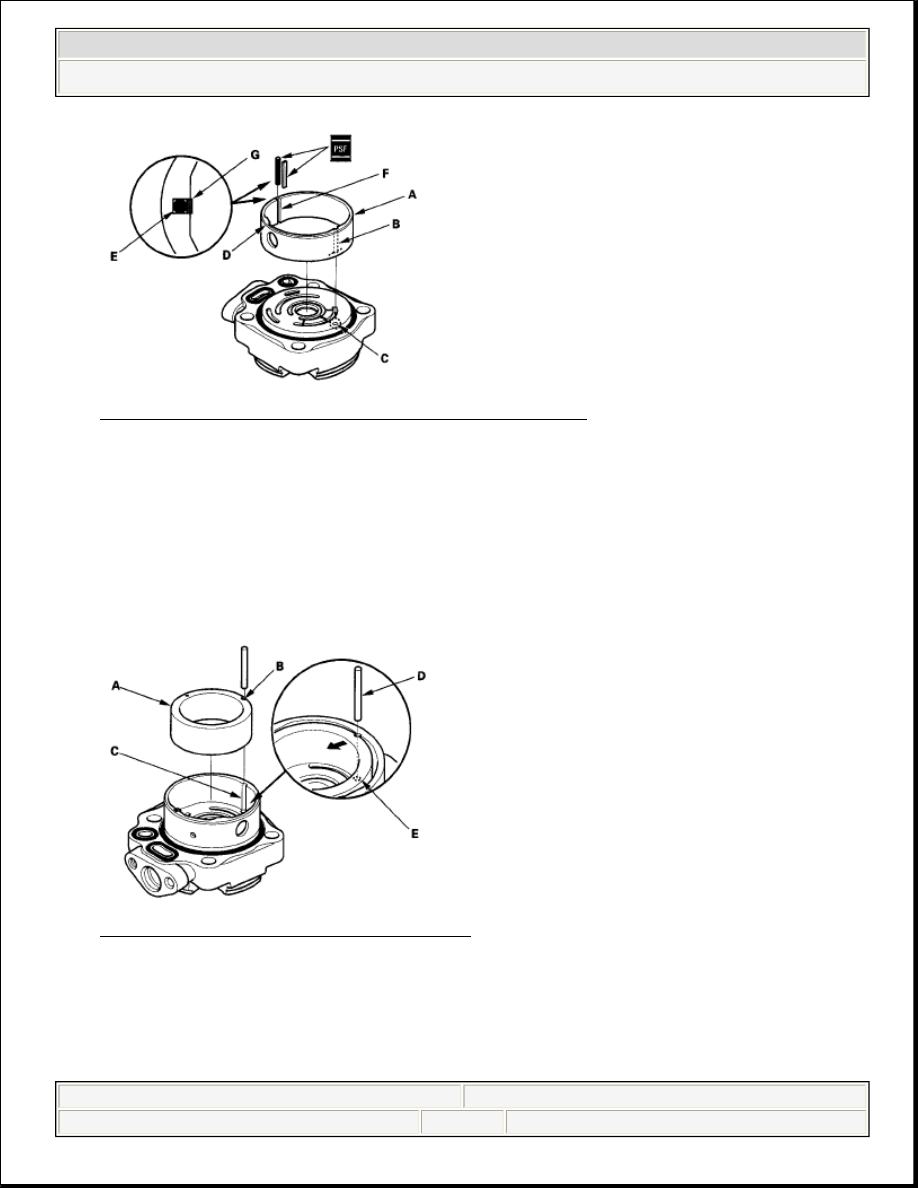

Fig. 29: Identifying Area Applying Rubber Seal

26. Apply power steering fluid to the rubber seal (E) (black), and install it in the

slot (F) of the outer case.

27. Apply power steering fluid to the slipper seal (G) (white), and install it on top

of the rubber seal you just installed.

28. Install the cam ring (A) by aligning the slot (B) with the slot (C) in the outer

case.

Fig. 30: Locating Slot In Outer Case

29. Insert the roll pin (D) into the slots between the cam ring and outer case, then

push the roll pin into the set hole (E).

30. Install the rotor (A) in the cam ring (B).



2008 Honda Civic EX

2006-08 STEERING Hydraulic Power Steering Components - Civic (All Except Hybrid)



































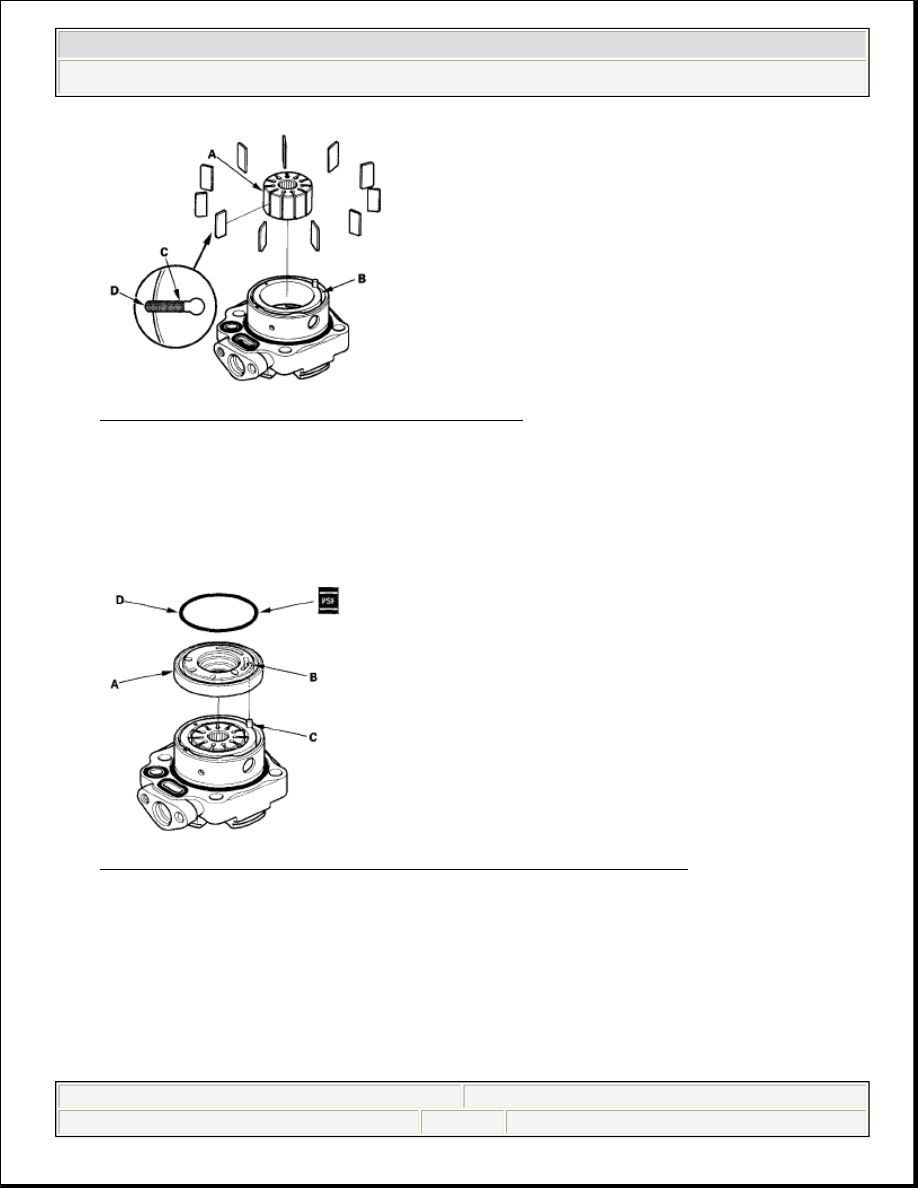

Fig. 31: Identifying Rotor And Cam Ring

31. Set the 11 vanes (C) in the grooves in the rotor. Make sure that the round ends

(D) of the vanes are in contact with the sliding surface of the cam ring.

32. Place the side plate (A) on the cam ring, and align the roll pin set hole (B) with

the roll pin (C).

Fig. 32: Identifying Align Roll Pin Set Hole With Roll Pin

33. Coat the new O-ring (D) with power steering fluid, then position it into the

groove on the side plate.

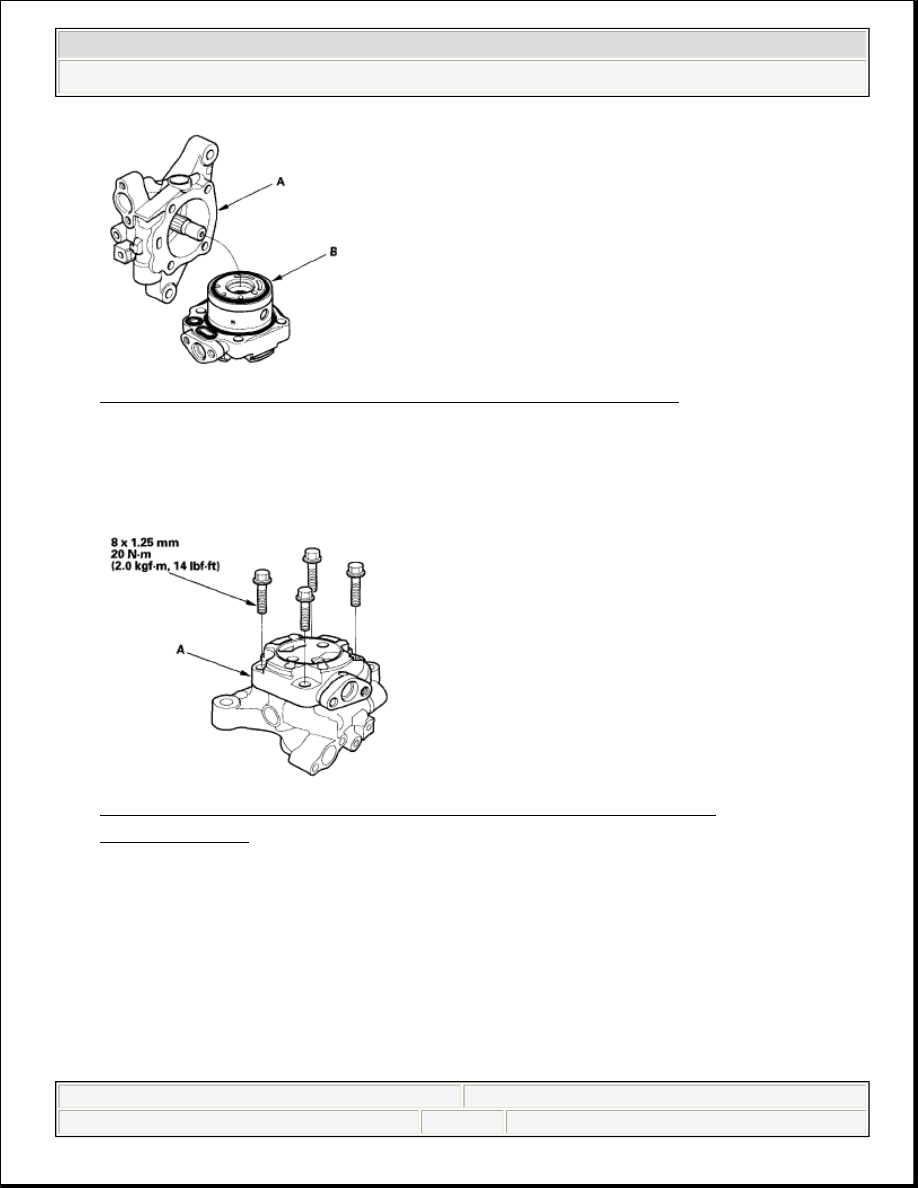

34. Install the pump housing (A) over the cover assembly (B).



2008 Honda Civic EX

2006-08 STEERING Hydraulic Power Steering Components - Civic (All Except Hybrid)



































Fig. 33: Identifying Pump Housing And Cover Assembly

35. Align the bolt holes in the cover (A) with the threaded holes in the pump

housing. Install the flange bolts loosely first, then torque the flange bolts in a
criss-cross pattern in two or more steps.

Fig. 34: Identifying Align Bolt Holes In Cover (With Torque
Specifications)

36. Push in the cam ring (A) from the pump housing cap hole (B) with a flat-tip

screwdriver to make sure the cam ring is fully seated against the outer case.



2008 Honda Civic EX

2006-08 STEERING Hydraulic Power Steering Components - Civic (All Except Hybrid)
