And Cable Reel 20P Connector Terminal No. 10
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there continuity?

YES -Replace the navigation unit (see NAVIGATION UNIT
REMOVAL/INSTALLATION).

NO -Repair open in the wire between navigation unit and voice control switch,
or replace the cable reel.

15. Use the Mic Level diagnostic under Functional Setup (see FUNCTIONAL

SETUP) to check the operation of the microphone.

Is the microphone operational?

YES -Check the operation of the voice control system (see the Navigation
System Manual).

NO -Go to step 16.

16. Turn the ignition switch to LOCK (0).
17. Remove the moonroof switch and disconnect the microphone 3P connector

(see MICROPHONE REPLACEMENT).

18. Disconnect navigation unit connector D (5P).
19. Check for continuity between body ground and navigation unit connector D

(5P) terminal No. 2 and No. 5 individually.

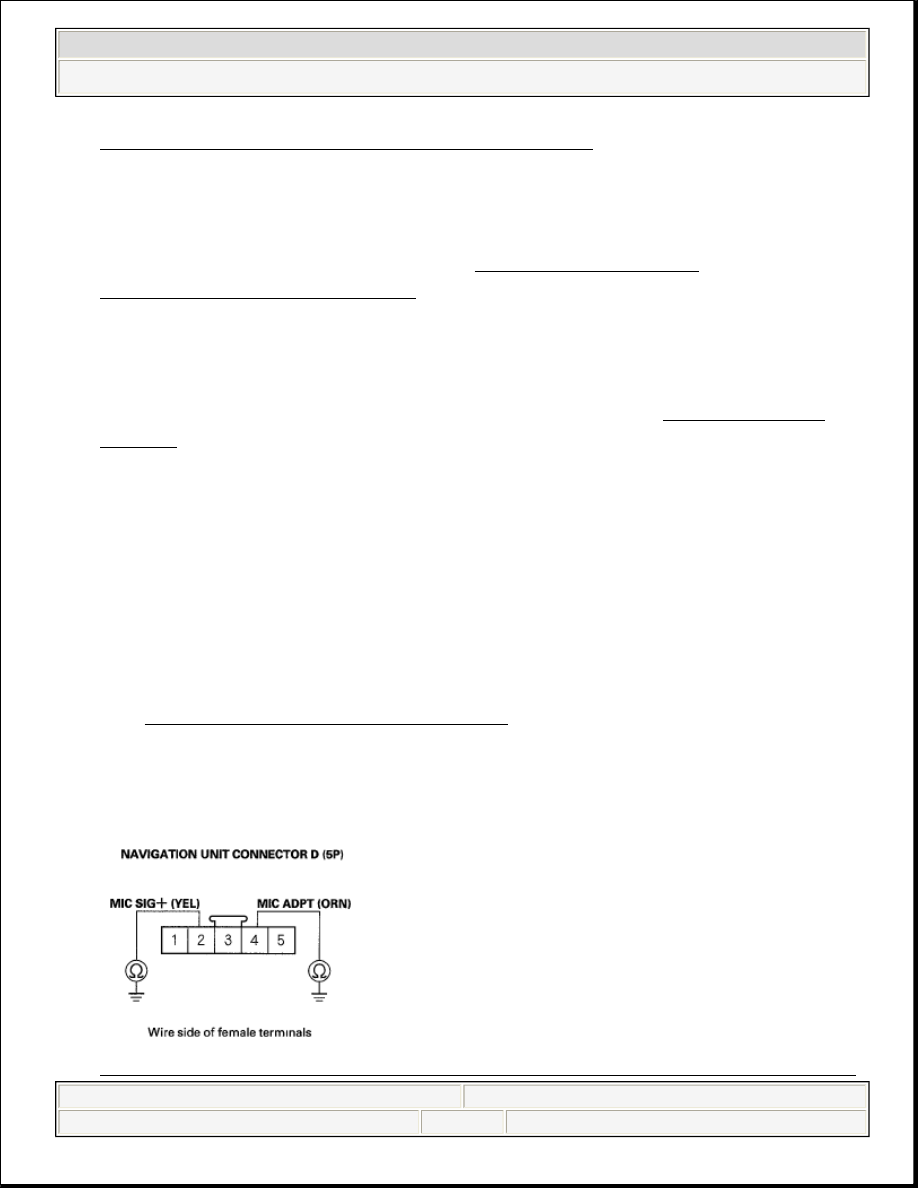

Fig. 31: Checking Continuity Between Body Ground And Navigation Unit



2008 Honda Civic EX

2006-08 ACCESSORIES & EQUIPMENT Navigation System - Civic (Except Hybrid)



































Connector D (5P) Terminal No. 2 And No. 5
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there continuity?

YES -Repair short to body ground in the wire(s) between navigation unit and
microphone.

NO -Go to step 20.

20. Check for continuity between navigation unit connector D (5P) according to

the table.

TERMINALS CONTINUITY CHART

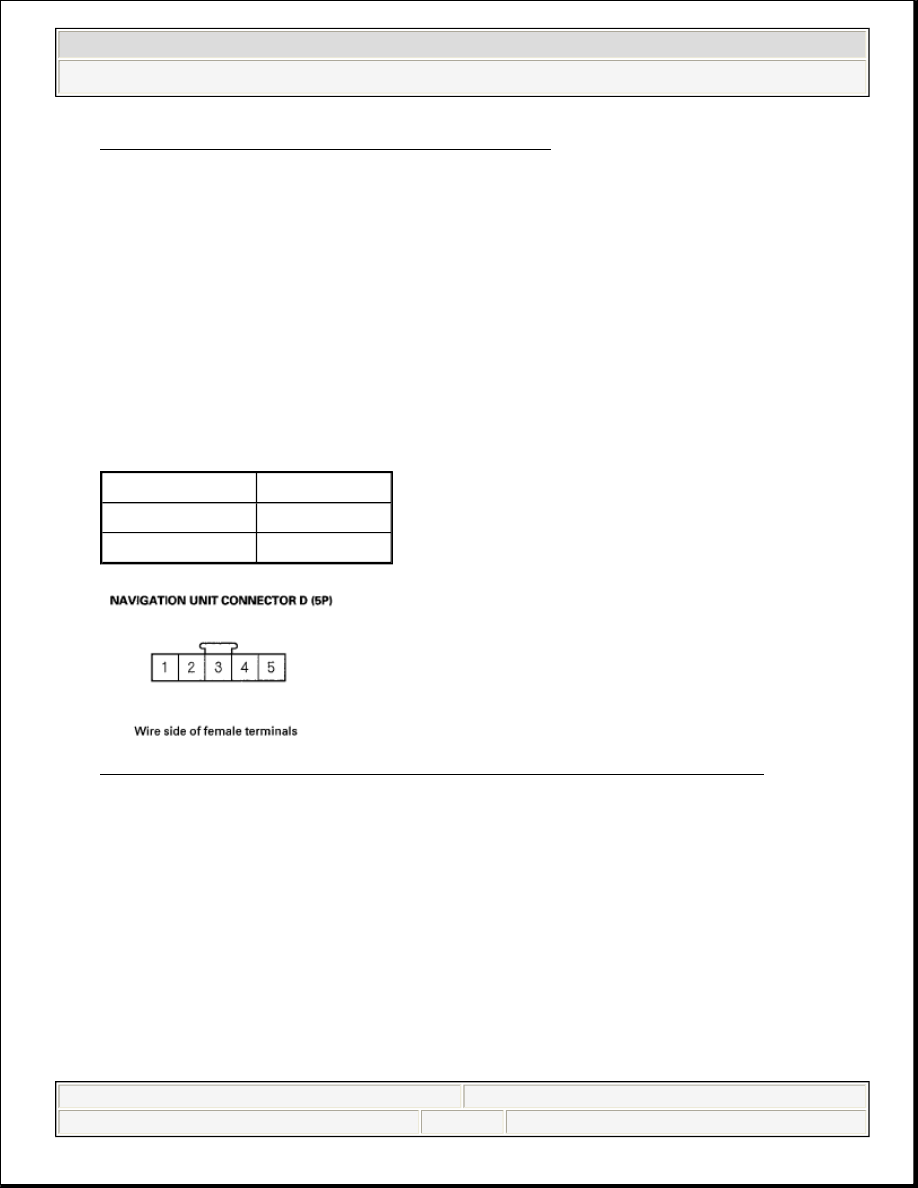

Fig. 32: Identifying Navigation Unit Connector D (5P) Terminals
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there continuity between any of the terminals?

YES -Short in the wire(s) between the navigation unit and microphone.
Replace the affected shielded harness.

NO -Go to step 21.

21. Check for continuity between navigation unit connector D (5P) and

microphone 3P connector according to the table.

From terminal To terminals

D2

D3, D5

D3

D5



2008 Honda Civic EX

2006-08 ACCESSORIES & EQUIPMENT Navigation System - Civic (Except Hybrid)



































TERMINALS CONTINUITY CHART

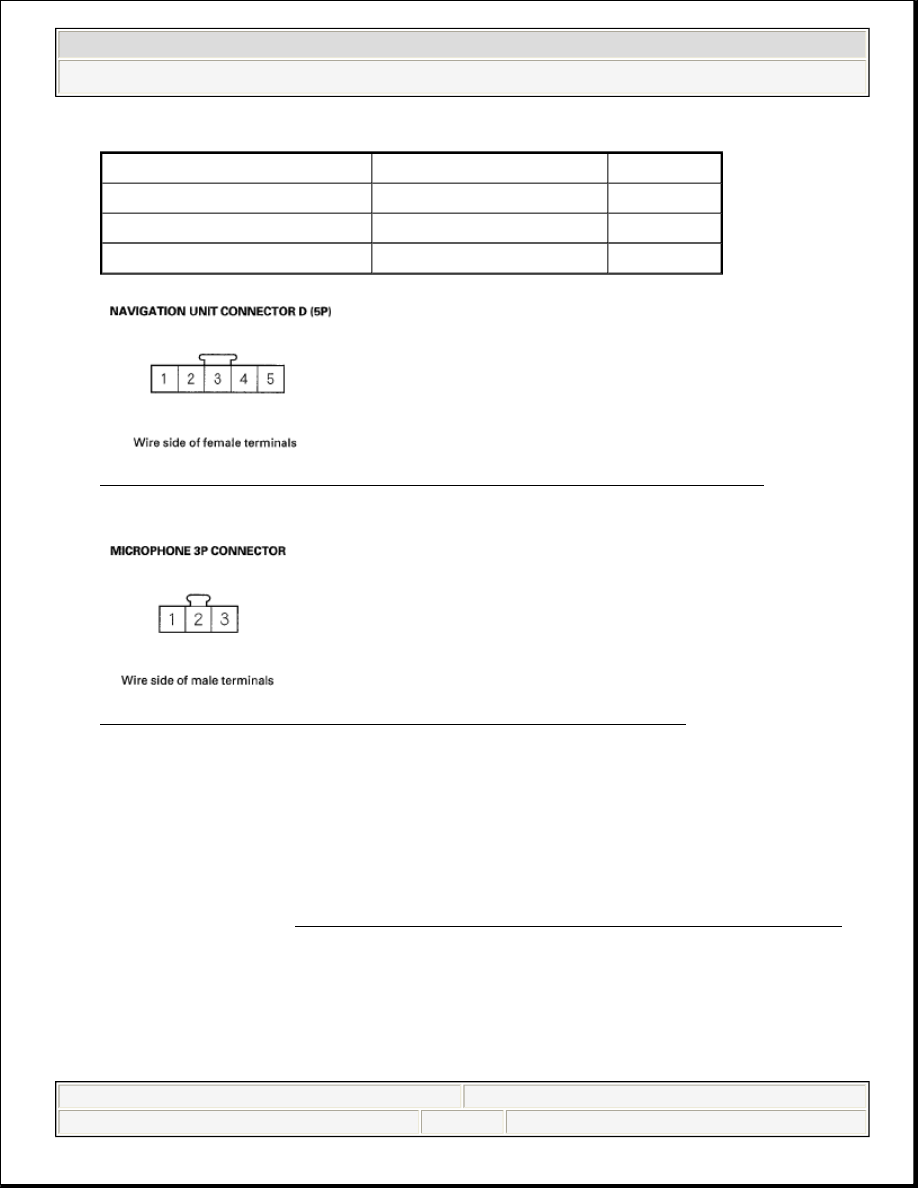

Fig. 33: Identifying Navigation Unit Connector D (5P) Terminals
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Fig. 34: Identifying Microphone 3P Connector Terminals
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there continuity?

YES -Substitute a known-good microphone, then reconnect all of the
connectors and recheck. If the symptom/indication goes away, replace the
original microphone. If the symptom/indication is still present, replace the
navigation unit (see NAVIGATION UNIT REMOVAL/INSTALLATION).

NO -Repair open in the wire(s) between the navigation unit and microphone.
Replace the affected shielded harness.

VEHICLE POSITION ICON CONSTANTLY LEAVES ROAD, MOVES ERRATICALLY, OR IS
VERY FAR FROM ACTUAL POSITION

Navigation unit connector Microphone connector Wire color

D1

2

BRN

D2

1

YEL

D5

3

ORN



2008 Honda Civic EX

2006-08 ACCESSORIES & EQUIPMENT Navigation System - Civic (Except Hybrid)



































1. Check the GPS icon on the navigation picture.

Is the GPS icon on the map screen?

YES -Do the troubleshooting for GPS icon is white or not shown (see GPS
ICON IS WHITE OR NOT SHOWN).

NO -Go to step 2.

2. Go into the Diagnostic Menu, and use the Yaw Rate test (see YAW RATE) to

check the yaw rate sensor.

3. Go into the Diagnostic Menu and use the Car Status test (see CAR STATUS)

to check the vehicle speed pulse.

Are the yaw rate sensor and vehicle speed pulse OK?

YES -The problem may be a normal characteristic. Check to see if the problem
occurs in the same place. If it does, the problem could be in the database.
Compare to a known-good vehicle under the same conditions. If you can
duplicate the problem, report it. Refer to the Customer Assistance section of
the Navigation User's Guide, "Reporting Errors".

NO -If the problem is the yaw rate sensor, replace the navigation unit (see
NAVIGATION UNIT REMOVAL/INSTALLATION). If the problem is the
vehicle speed pulse, troubleshoot the vehicle speed signal circuit.

DVD SCREEN ERROR MESSAGES

NOTE:

Make sure that the correct DVD color and version are
installed.

Check any official Honda service website for more
service information about the navigation system.

Check for aftermarket accessories.

NOTE:

Make sure that the correct DVD color and version are
installed.
